Энергоаудит холодильных систем и вентиляции предприятия

Что входит в обследование холодильных систем и вентиляции

Что входит в отчет и состав работ

Энергетика предприятия складывается из холода, вентиляции и прочих нагрузок, и использование энергии в каждой из них требует отдельного учета. Обследование энергопотребления помогает выявить, где оборудование работает расточительно. Обследование должно проводиться по программе, которую мы согласуем заранее.

Работа начинается с постановки задачи: мы выясняем, какие системы вы хотите проверить и для какой цели нужен результат. Одной компании нужен перечень мер для бюджета, другой нужны исходные данные для обязательной проверки, которую выполняет аккредитованная организация.

В состав работ входят:

• изучение документации и оборудования;
• инструментальные замеры;
• анализ режимов работы холодильных установок, кондиционирования и вентиляции;
• перечень мер с оценкой эффекта;
• отчет и план внедрения энергосберегающих мер.

Какое оборудование обследуем

Мы обследуем холодильные установки и машинные залы, чиллеры и конденсаторы, камеры хранения и заморозки, системы кондиционирования, приточно-вытяжную вентиляцию. Для каждой системы фиксируется, сколько энергии она расходует и в каких режимах работает.

Мы знакомы с техникой каталога: чиллеры и конденсаторы imbat, сплит-системы Daikin, Gree, Midea, AUX, Shivaki, автоматика CAREL. Оборудование других производителей тоже подходит. Энергетический аудит мы выполняем на пищевых производствах, площадках розлива напитков, складах, в ЦОД и медицинских учреждениях по всему Казахстану. Провести энергоаудит можно и на одной площадке, и на нескольких.

Исходные данные для обследования

Чем полнее исходные материалы, тем точнее анализ. Полезны схемы холодильных контуров, паспорта оборудования, журналы эксплуатации, показания счетчиков за прошлые периоды и график работы площадки. Хорошо, если есть сведения по энергоснабжению здания и по показателям качества электроэнергии на вводе.

Каждый прибор учета на вводе (электрический, тепловой, топливный) и на отдельных линиях помогает разделить потребление электроэнергии между холодом, вентиляцией и прочими нагрузками. Если прибор учета стоит не на каждой линии, мы подключаем собственные приборы и считаем расход по каждой системе.

Провести энергоаудит можно и без полного комплекта бумаг. Заказчик передает схемы и журналы, а недостающие данные мы снимаем сами. Тепловая энергия на нагрев приточного воздуха и каждый прибор учета на линиях вносятся в общий баланс. Заказчик с несколькими площадками может пройти обследование поэтапно: проведение энергоаудита на первой площадке показывает, как он должен проводиться на остальных. Если документов нет, часть данных восстанавливается на месте. Это добавляет времени, но доводить работу до отчета можно.

Проведение энергоаудита предприятия: этапы

Сбор данных и предварительный анализ: проведение энергетического обследования

Первый этап идет в офисе и на площадке одновременно. Мы изучаем документацию, собираем информацию об объекте, опрашиваем механиков, операторов и ремонтный персонал, находим наиболее энергоемкие узлы и помогаем выявить мероприятия с быстрой окупаемостью. Так формируются программы проведения обследования по каждой площадке: перечень точек замера, приборы, порядок доступа. Обследование проводится с целью выявления потерь и неисправностей.

Программа инструментального обследования известна заранее: вы знаете, что мы измеряем и когда потребуется смена режима установки.

Инструментальные замеры

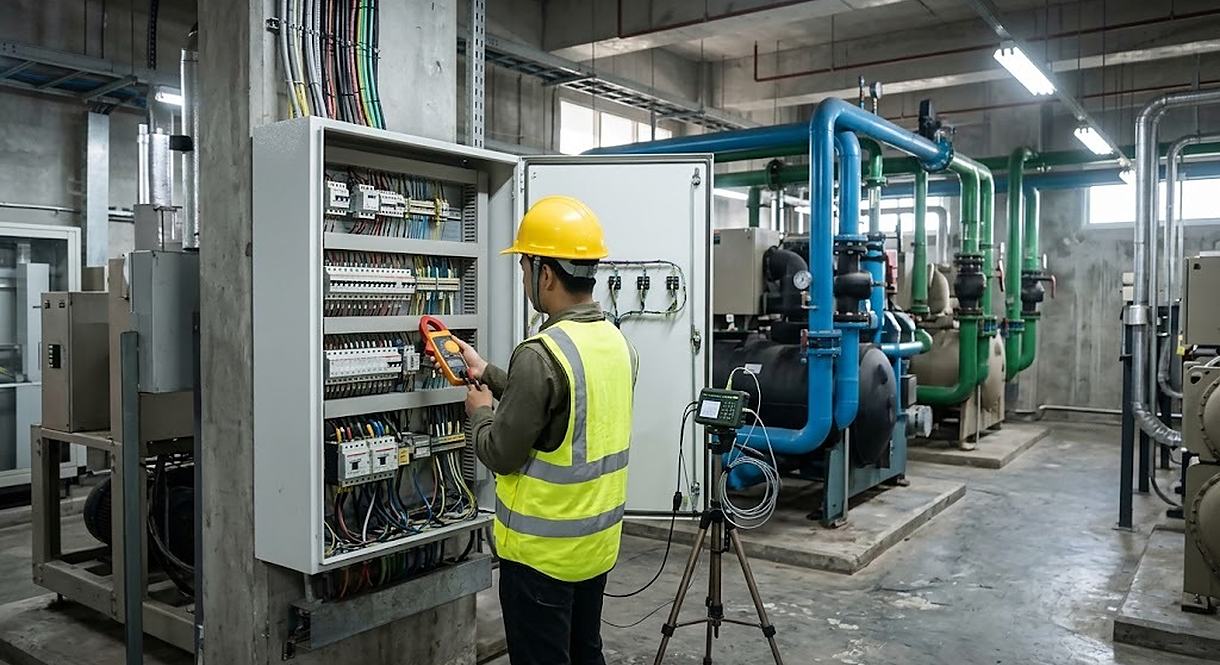

Для оценки расхода энергии специалисты снимают рабочие параметры. Для холодильных систем это энергопотребление компрессоров и вентиляторов, давление и температура кипения и конденсации, перегрев на выходе из испарителя. Для вентиляции и кондиционирования измеряют расход воздуха, температуры и нагрузку приводов.

Замеры идут в такой последовательности:

1. Согласование точек и режимов с механиком объекта.
2. Подключение приборов и запись параметров в рабочем режиме.
3. Замеры в характерных режимах: ночью, в пик нагрузки, в жару.
4. Проверка автоматики, уставок и алгоритмов управления.
5. Осмотр теплообменников, фильтров, изоляции.

Одна и та же установка расходует разное количество энергии летом и зимой, поэтому замеры берутся в нескольких режимах.

Анализ режимов и оценка потенциала

Данные сводятся в общую картину, а анализ использования энергоресурсов ведется по каждой системе отдельно. Мы сравниваем фактические параметры с проектными и паспортными, ищем завышенную температуру конденсации, пониженную температуру кипения, вентиляторы на полной скорости без необходимости. Так определяется потенциал экономии по каждой системе. Оценка эффективности использования энергии входит в анализ информации.

Повышение энергоэффективности и энергетическое обследование начинаются с ответа на вопрос, какой энергетический ресурс расходуется и где. Услуги в области холода и вентиляции охватывают электроэнергию, тепло и топливо для нагрева приточного воздуха. Вы получаете аудит энергопотребления с минимальным вмешательством в производственную деятельность и работу персонала. Выявить потери помогают приборы учета и собственные приборы специалистов: тепловая энергия, электроэнергия и топливо считаются отдельно. Энергетические ресурсы учитываются по каждой системе, чтобы деятельность по снижению потерь опиралась на факты.

Каждая найденная потеря получает оценку эффекта. Отчет содержит оценку состояния оборудования и перечень возможностей для экономии по каждой системе. Работа завершается отчетом. В нем таблица: что обнаружено, какая мера предложена, как она влияет на расход.

Проведение энергетического аудита промышленных предприятий, тепловых и электрических сетей

Обследование промышленных предприятий обычно начинает главный энергетик или механик, когда растут счета за электричество либо готовится план модернизации. Мы смотрим холодильные установки, вентиляцию и кондиционирование, а тепловые и электрические сети промышленных предприятий оцениваем в той части, которая связана с этими системами. Работы могут проводиться без остановки производства, а реализация мер планируется после отчета. Предприятие получает отчет с замерами, потерями по системам и перечнем мер, которые можно включить в бюджет.

Какие меры предлагает отчет

Холодильные установки

Для холодильных систем главный резерв лежит в давлениях и температурах. По данным Danfoss, смещение температуры конденсации и кипения на 1 K меняет расход энергии компрессором на 2–3%. Это общее правило для типовых циклов, точный эффект для вашей установки показывают замеры.

В список мер входят плавающее давление конденсации, чистка конденсаторов и испарителей, настройка перегрева, замена механических терморегулирующих вентилей на электронные. Состав таких работ описан в материале про модернизацию холодильных установок. Меры нацелены на достижение экономии энергоресурсов и подбираются из энергоэффективных решений для холода.

Кондиционирование, вентиляция и автоматика

В кондиционировании и вентиляции экономию дают регулирование расхода воздуха, чистка теплообменников и фильтров, рекуперация тепла вытяжного воздуха. Для круглогодичного охлаждения, например серверных, рассматривается фрикулинг: охлаждение наружным воздухом в холодный период.

Меры можно реализовать как модернизацию систем кондиционирования или в рамках модернизации и реконструкции вентиляции.

Автоматика управляет оборудованием по реальной нагрузке. Частотные преобразователи на вентиляторах и компрессорах снижают расход там, где нагрузка меняется в течение суток. Контроллеры CAREL настраиваются так, чтобы установка не работала с лишним запасом.

Энергоэффективные мероприятия: цифры из практики

В таблице собраны результаты, опубликованные производителями и исследователями. Они относятся к конкретным условиям.

Результат зависит от климата, нагрузки, состояния техники и режима. У супермаркета профиль нагрузки один, у склада с постоянной температурой другой. Поэтому в отчете мы даем оценку для вашей площадки и не переносим опубликованные проценты на нее.

Цифры из таблицы служат ориентиром при выборе мер. Эффект для конкретной площадки определяют замеры.

Обязательный энергетический аудит по закону Казахстана

Энергоаудит для субъектов ГЭР: кто обязан проходить энергетический аудит

Реестр ведут уполномоченные государственные органы. Основу задает Закон Республики Казахстан «Об энергосбережении и повышении энергоэффективности» от 13.01.2012 № 541-IV. Проведение энергетического аудита обязательно для организаций реестра. Обязательную проверку проходят субъекты Государственного энергетического реестра. В реестр входят организации с потреблением от 1500 тонн условного топлива в год. Все виды энергии (ТЭР) пересчитываются в эту единую меру (т.у.т).

Субъект реестра обязан пройти аудит с участием энергоаудитора. Эта область регулируется государственным органом, а компании реестра должны пройти проверку в срок. Государственный орган в области энергосбережения ведет реестр, а энергоаудитор работает от имени аккредитованной организации. Деятельность в области повышения энергоэффективности контролирует этот орган, а субъект реестра отвечает за проведение энергоаудита в срок. Остальные могут заказать проверку по собственному решению: она помогает снизить затраты и сгладить рост тарифов.

Чтобы понять, относитесь ли вы к таким организациям, сложите годовое потребление энергоресурсов: электроэнергии, тепловой энергии и топлива. Учитывайте здания и сооружения площадки вместе с производственным оборудованием. Результат переводится в условное топливо (т.у.т). Если вы сомневаетесь, входит ли ваша организация в реестр, пришлите нам данные по энергетике площадки, и мы подскажем, какие показатели учитывать. Тепловая энергия и техническое состояние сетей учитываются так же, как электроэнергия. Предприятия считают расход отдельно по каждой площадке.

Цель работ: повышение энергоэффективности, чтобы выявить потери и найти возможности для экономии. Чтобы провести энергоаудит по всем правилам, заказчик обращается к энергоаудитору из аккредитованной организации. Такая проверка включает обработку и анализ данных об использовании энергетических ресурсов в целях оценки возможности и потенциала энергосбережения и подготовки заключения.

Сроки по закону и план мероприятий

Каждый субъект реестра обязан пройти проверку не реже одного раза в пять лет. План мероприятий разрабатывается в течение шести месяцев после заключения. Правила проведения энергетического обследования установлены приказом МИР РК от 31.03.2015 № 400. Данные нашего отчета пригодятся для энергетического паспорта и итогового отчета аудитора. Энергетический паспорт оформляет энергоаудитор по итогам обследования, а наши замеры по холоду и вентиляции дают для него цифры. Сертификацию оборудования такая работа не заменяет.

Обязательный аудит выполняют аккредитованные организации. ТОО «Комбитехноцентр» не заявляет об аккредитации и не выдает его заключение. Мы готовим техническую часть по холоду и вентиляции: для отдельных категорий организаций, за исключением государственных учреждений, закон устанавливает особые условия, а для жилищно-коммунального хозяйства требования задает отдельный порядок. Применимость этих норм к вашему предприятию проверяйте по тексту закона. Составляется отчет так, чтобы мероприятия можно было сразу внести в план.

Что дает наш отчет для плана мероприятий

Наш отчет по холодильным и вентиляционным системам становится материалом для общей проверки: в нем измеренные параметры, оценка потерь и меры, которые можно внести в план. Реализация мер видна по замерам до и после, а использование энергии в каждой системе сравнивается с прежними периодами. Тепловая энергия, показания приборов учета на каждой линии и показатели качества электроэнергии на вводе тоже попадают в отчет; энергетика объекта описывается целиком. Отчет дает исходные данные для оценки энергетической эффективности объекта и помогает наладить контроль расхода энергетических ресурсов на предприятии. Если закон к вам не применяется, документ полезен для планирования модернизации и экономии энергии.

Первичные данные по холоду и вентиляции сокращают работу аудитора и делают план мероприятий предметным.

Стоимость работ и как заказать

От чего зависит стоимость

Расчет делается после обследования объекта или изучения исходных материалов, готовой цифры без этого нет. Стоимость услуги складывается из нескольких факторов, и ни один из них нельзя оценить заочно. На стоимость влияют:

• число и мощность обследуемых систем;
• число площадок и их расположение;
• наличие документации и схем;
• глубина инструментальных замеров;
• необходимость менять режимы или останавливать установки;
• состав отчета и число рассчитываемых мер.

Что прислать для первой оценки

Для предварительной оценки достаточно краткого описания: тип предприятия, перечень холодильных и вентиляционных систем, мощность установленного оборудования, адрес площадки.

Полезны схема объекта и данные по расходу электричества. Присылайте материалы в любом виде, формат мы разберем сами.

Как обратиться

Работу можно выстроить поэтапно: сначала одна площадка, затем остальные. Напишите или позвоните по контактным данным. Мы уточним задачу, согласуем порядок работ и подготовим предложение. У Комбитехноцентра есть лицензии на проектную деятельность и на строительно-монтажные работы, поэтому предложенные меры можно реализовать нашими силами.

Частые вопросы об энергоаудите

Что такое энергоаудит холодильных систем?

Услуга означает проверку холодильных установок, чиллеров, кондиционирования и вентиляции, цель которой найти потери энергии. Специалисты снимают параметры приборами, анализируют режимы и составляют перечень мер с оценкой эффекта. Результат оформляется в отчете и плане внедрения. Так услуги по энергоаудиту повышают энергоэффективность: потребление энергии снижается там, где найдены потери. Повышение энергоэффективности подтверждают замеры до и после.

Кто может выполнять обязательную проверку?

Обязательную проверку у организаций из реестра поручено проводить аккредитованным организациям. Техническое обследование холода и вентиляции выполняют специалисты, которые знают такое оборудование. Наш отчет подходит как исходные данные для общей проверки предприятия. Компании из реестра должны пройти аудит у энергоаудитора, чья организация аккредитована государственным органом в области энергосбережения.

Как часто нужно проводить энергоаудит?

Организации из реестра проходят обязательную проверку не реже одного раза в пять лет. Внеочередной технический аудит холода и вентиляции разумен после модернизации, расширения производства или заметного роста потребления энергии.

Сколько стоит энергоаудит?

Проведение энергоаудита начинается с изучения объекта, и стоимость определяется после него. Для компании с несколькими площадками расчет идет по каждой отдельно. Тепловая энергия, техническое состояние установок и показатели качества электроэнергии на вводе входят в расчет, если нужны для выводов. Стоимость зависит от числа и мощности систем, количества площадок, наличия документации, объема замеров и состава отчета. Пришлите описание и схему, и мы подготовим предложение с расчетом. Чтобы провести энергоаудит без остановки производства, мы заранее согласуем график; энергетик площадки подтверждает, какой энергетический ресурс и когда можно отключать. Реализация мер идет после отчета, а замеры могут проводиться повторно после внедрения. Выбрать, где провести энергоаудит первым, помогает энергетик площадки.

Что входит в отчет?

В отчет входят данные замеров, анализ режимов работы оборудования, перечень выявленных потерь, меры по их устранению с оценкой эффекта и план внедрения. Отчет используется при подготовке плана по энергосбережению предприятия.
