Замена фанкойлов в Комбитехноцентре: подбираем новый блок, демонтируем старый, подключаем воду, дренаж и автоматику. Услуга нужна владельцам офисных помещений, магазинов и производств, где фанкойл износился или не тянет нагрузку.
Работаем в действующем здании, в том числе в офисном помещении, на оборудовании Daikin, Gree, Midea, AUX и автоматике CAREL. Наши специалисты сливают воду только на участке блока, остальная гидравлическая система продолжает работу.
В объем входит весь путь от обследования до акта: выбор модели по техническим характеристикам старого прибора, демонтаж, сборка узла обвязки, подключение к контурам, опрессовка, удаление воздуха и пуск.
Когда ремонт возвращает неисправность, выгоднее поставить новый блок и вернуть системе расчетную мощность.
Когда менять старые фанкойлы
Признаки износа блока
Блок меняют, если износ вернулся после ремонта или узел снят с производства. Для подбора берем модель и технические характеристики старого блока: мощность, посадочные размеры, тип подключения.
| Признак | Причина | Что делаем |
|---|---|---|
| Шум и вибрация | Износ вентилятора | Демонтаж фанкойла, подбор нового блока |
| Недобор холода | Теплообменник потерял мощность | Расчет нагрузки, новая мощность |
| Течь по корпусу | Коррозия поддона | Новый блок, новый дренаж, опрессовка |
| Сбой управления | Неисправен пульт управления | Новый пульт управления и автоматика |
| Подтеки на стыках | Старая арматура и соединения | Новая арматура, проверка герметичности |
Если причина в загрязнении, начните с чистки фильтров фанкойлов.
Ремонт или смена: как принимаем решение
Сначала смотрим, какие узлы вышли из строя. Вентилятор, поддон и пульт управления часто можно восстановить. Если поврежден теплообменник, а подходящая деталь снята с производства, ремонт теряет смысл, и наш специалист предлагает новый фанкойл.
Решение фиксируем в заключении после осмотра. В нем указаны найденные дефекты, причина и вариант работ. Заказчик видит, за что платит, и выбирает между ремонтом и новым блоком.
Заключение по осмотру помогает сравнить варианты до начала работ и выбрать тот, что снимет проблему надолго.
Подбор нового блока по техническим характеристикам
Мощность нового фанкойла определяем по тепловой нагрузке помещения. Если после перепланировки в офисном помещении прибавилось людей и техники, прежняя мощность уже не годится, и мы закладываем запас.
Монтаж фанкойла возможен, когда посадочные размеры совпадают с монтажным местом: канальный фанкойл или кассетный блок должен встать в нишу и подойти к существующим патрубкам. Так мы сокращаем переделку трасс и снижаем риск лишних работ на потолке.
Технические характеристики нового фанкойла сверяем с паспортом старого: расход воды, перепад давления на теплообменнике, ступени вентилятора, напряжение питания. Каждая техническая характеристика нового блока должна соответствовать проектной документации, а расхождения обсуждаем с заказчиком до заказа.
Установка фанкойлов: порядок работ
Обследование объекта и демонтаж старого блока
На объекте фиксируем марку и модель старого блока и общую работу систем, трассы контуров, расположение запорной арматуры и состояние дренажа. Фото шильдика и замеры входят в документацию на подбор.

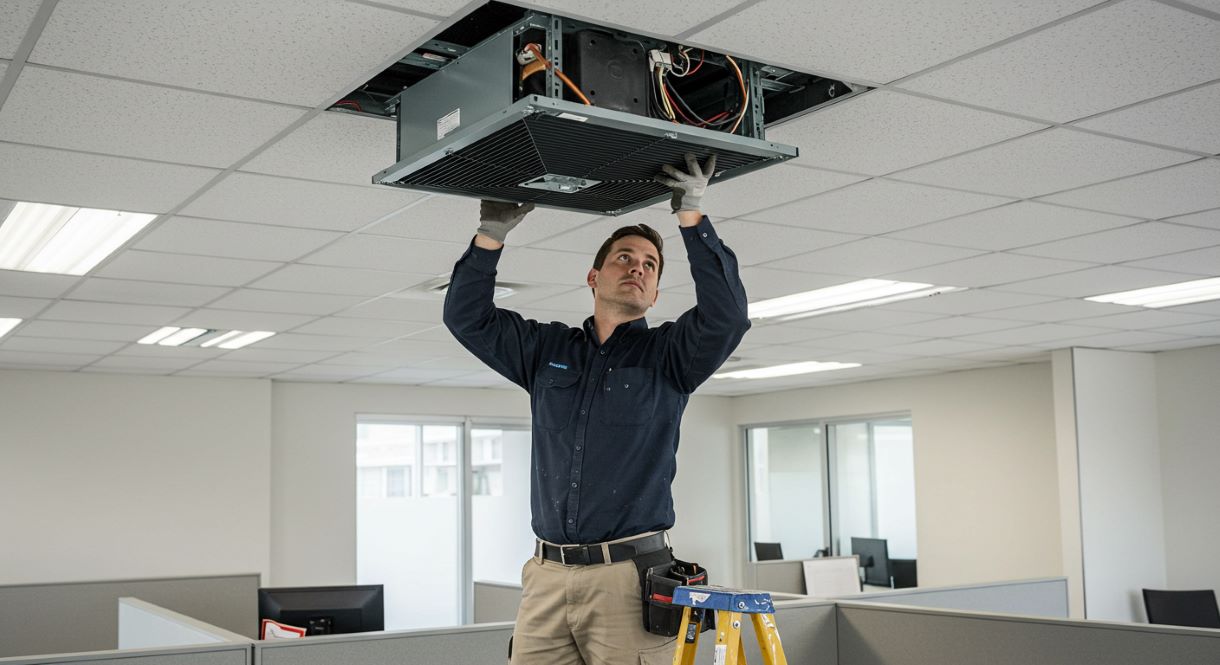

Демонтаж фанкойлов начинаем после согласования порядка отключения. Закрываем краны на подаче и обратке, сливаем воду на участке, отключаем питание и снимаем фанкойл вместе с креплением. Отходы демонтажа вывозим с объекта.
Монтаж и установка фанкойла: этапы
- Обследуем объект, фиксируем модель старого блока и трассы контуров.
- Подбираем канальный фанкойл или другой тип по мощности.
- Сливаем участок, выполняем демонтаж.
- Выполняем подключение фанкойла к воде, дренажу и питанию.
- Ведем сборку узла обвязки, затем делаем опрессовку и проверку герметичности: это помогает снижать риск течи.
- Удаляем воздух, настраиваем пульт управления и работу систем, запускаем и подписываем акт.
Профессиональная установка в новой схеме описана на странице монтаж фанкойлов. Здесь мы говорим о смене прибора в уже работающей сети. При замене трассы и крепления уже есть, поэтому монтаж фанкойла идет быстрее.
Сборка узла обвязки перед подключением
Узел обвязки включает запорные краны, фильтр-грязевик, балансировочный вентиль и трехходовой клапан с приводом. Сборка узла обвязки идет по схеме производителя, а соединения выполняем так, чтобы позже блок можно было отсечь без слива соседних участков.
Каждый элемент осматриваем до сборки узла обвязки, затем закрепляем патрубки и контролируем затяжку. Аккуратная сборка узла обвязки уменьшает число протечек при пуске. Готовый узел обвязки опрессовываем до закрытия потолка, пока доступ к стыкам открыт.
Подключение фанкойла: вода, дренаж, питание и автоматика
К контуру новый прибор подключаем через запорную арматуру. Дренаж прокладываем с уклоном, а конденсат отводим в существующую линию.
Питание и пульт управления монтируем по схеме производителя. Если блок работает с автоматикой CAREL, переносим настройки и проверяем, что датчик и клапан отвечают на команды с панели. Подключение фанкойла завершаем замером потребляемого тока и проверкой всех режимов.
Опрессовка, удаление воздуха и пуск
После сборки узла обвязки опрессовываем контур и выполняем проверку герметичности всех соединений. Опрессовка фанкойла показывает слабые места до того, как вода пойдет под рабочим давлением, а давление при опрессовке задаем по регламенту производителя.
После этого удаляем воздух из контура, запускаем вентилятор и проверяем режимы. При пуске фиксируем температуру воды на входе и выходе, шум и вибрацию. Передаем заказчику акт с перечнем выполненных работ и параметрами пуска.
Узлы, которые проверяем при смене блока
Таблица проверок
Кроме самого прибора осматриваем окружение. Часто проблема прячется в соседних узлах, и новый блок без их проверки быстро столкнется с теми же сбоями.
| Узел | Что проверяем |
|---|---|
| Теплообменник | Герметичность, состояние ребер |
| Поддон и дренаж | Уклон, прочистка, отсутствие подтеков |
| Запорная арматура | Ход крана, опрессовка уплотнений |
| Клапан и привод | Реакция на команду с пульта управления |
| Электропитание | Кабель, клеммы, заземление, пульт управления |
Что делаем с найденными дефектами
Изношенные краны и фрагменты труб меняем во время смены блока, пока контур уже опорожнен. Это сокращает число остановок и визитов. Повторная опрессовка после такого ремонта подтверждает, что соединения держат давление, а проверка герметичности закрывает работу по узлу.
Если доступ к стояку закрыт отделкой, согласуем с заказчиком вскрытие. После работ возвращаем отделку к прежнему виду или передаем перечень на согласование.
Система чиллер фанкойл: что учитываем при смене блока
Место блока в гидравлической системе
Фанкойл получает холодную или горячую воду от чиллера. Система чиллер фанкойл работает как единый контур, поэтому каждый блок влияет на соседей. Если блок входит в систему чиллер фанкойл, проверяем, как новая модель изменит расход воды и не нарушит баланс остальных потребителей. Гидравлическая система в целом должна сохранить расчетные режимы, а работа систем при смене блока не должна прерываться. Поэтому новый блок должен подходить по расходу к прежнему.
Если источником холода служит чиллер imbat, сверяем проектную документацию на систему чиллер фанкойл. Установка системы чиллер выполняется отдельным проектом, а здесь мы учитываем только влияние нового блока на контур. Если схема менялась, обновляем проектную документацию по объекту.
Канальный фанкойл и другие типы
Канальный фанкойл скрыт за потолком и раздает воздух по воздуховодам. Кассетный блок встает в модуль подвесного потолка, настенный и напольный видны в помещении. Для канального фанкойла важна длина воздуховодов, поэтому тип сохраняем прежним, если интерьер и трассы остались те же. Канальный фанкойл при смене чаще всего ставим на прежние подвесы, подбирая модель с тем же присоединением.
Если нужна другая конфигурация, пересчитываем воздуховоды и дренаж. Монтаж фанкойла другого типа требует нового крепежа и корректировки вводов, а пульт управления приходится подбирать заново. Все это мы заранее согласуем с заказчиком.
Профессиональная установка и проектная документация
Профессиональная установка начинается с проверки проектной документации: схемы трасс, расчета нагрузки и спецификации оборудования. Если документов нет, наш специалист снимает схему на месте и готовит исполнительные чертежи.
Монтаж фанкойла в действующей системе мы согласуем с эксплуатирующей службой объекта. Установка системы чиллер и запуск центрального источника холода остаются за отдельным проектом, а смену блока мы встраиваем в готовый контур.
Установка фанкойлов в действующем здании
Офис, магазин и производство продолжают работать, поэтому порядок работ привязываем к графику объекта. Блоки меняем по очереди, секции отключаем на время смены.
Остальная работа систем не прекращается: соседние участки остаются в работе, а воду сливаем только там, где стоит старый прибор. Шумные операции переносим на удобное для заказчика время.
Водяной контур и водяной теплообменник заполняем и подпитываем с учетом соседних секций. Воздух из водяных веток удаляем сразу после пуска, чтобы соседние приборы не потеряли производительность и циркуляция не нарушилась.
Смена по участкам сохраняет комфорт в помещениях, пока меняется один блок за другим.
После пуска: обслуживание фанкойлов и результат
Результат работ
После пуска фанкойл выходит на расчетную мощность, пропадают шум, подтеки и сбои управления. Заказчик получает акт, перечень установленного оборудования и параметры пуска.
Эти данные пригодятся для обслуживания фанкойлов и работы с прибором, включая настройку пульта управления. По ним проще планировать сезонные проверки и подбирать расходные детали.
Обслуживание фанкойла после смены
После пуска передаем блок на обслуживание фанкойла. Обслуживание фанкойла включает плановые проверки, а состав работ описан на странице услуги.
Регулярное обслуживание фанкойлов помогает вовремя заметить износ вентилятора и подтеки на арматуре.
От чего зависит стоимость
Факторы, которые влияют на расчет
Расчет делаем после обследования объекта. На итог влияют:
- тип блока и мощность;
- число блоков и доступ к месту монтажа;
- состояние труб, арматуры и дренажа;
- объем автоматики и тип пульта управления;
- условия работы в действующем здании.
Что прислать для расчета
Для предварительной оценки достаточно данных шильдика, нескольких фото и адреса объекта. Точную смету готовим после выезда специалиста, когда видны трассы, высота потолков и состояние арматуры.
Чем полнее исходные данные, тем быстрее готовится предложение. Перечислите число блоков, укажите этаж и опишите неисправность.
Почему заказывают у Комбитехноцентра
Опыт, база и сервисные центры
Компания работает с 1996 года, в штате более 60 сотрудников, база занимает 5000 м², сервисные центры есть по Казахстану. Мы ведем полный цикл от проектирования до пуско-наладки.
У нас есть лицензии на проектную деятельность и на строительно-монтажные работы, поэтому смену блоков в сложных схемах оформляем с проектной документацией.
Отрасли и объекты
Работаем на пищевых производствах, складах, в ЦОД и медицинских учреждениях. Опыт промышленных объектов помогает точно считать нагрузку и находить решения там, где типовая схема не подходит.
Сервис после пуска поддерживают филиалы и сервисные центры по Казахстану. Обслуживание фанкойлов и чиллеров можно вести по одному графику, чтобы вся система чиллер фанкойл работала согласованно.
Пишите по контактным данным: укажите марку и фото шильдика старого блока, описание неисправности и адрес объекта.
Частые вопросы о смене фанкойлов
Можно ли поменять фанкойл без остановки системы?
Да. Воду сливаем только на участке с блоком, остальные блоки работают. Порядок отключения согласуем заранее, а шумные операции планируем на удобное заказчику время.
Нужно ли менять трубы при смене блока?
Обычно нет. Состояние труб проверяем при опрессовке, меняем только изношенные участки и арматуру. Если соединения держат давление, трассы остаются прежними, а новый фанкойл подключаем к ним.
Что нужно для подбора нового блока?
Данные шильдика старого блока и посадочные размеры. По ним определим мощность. Если шильдик стерся, подберем по замерам и тепловой нагрузке помещения после выезда специалиста.
Можно ли поставить блок другого типа?
Да, если место и трассы позволяют. Тогда пересчитываем воздуховоды, крепеж и подвод дренажа. Решение принимаем после осмотра потолка и согласуем с заказчиком до начала работ.
Входит ли обслуживание после смены блока?
Плановое обслуживание фанкойлов оформляется отдельным договором. Мы предлагаем график проверок для канального фанкойла, кассетных и настенных блоков и напоминаем о сезонных работах.
Кто проводит работы и как оформляется результат?
Работы выполняют наши специалисты. После пуска заказчик получает акт с перечнем выполненных операций и параметрами запуска. Эти документы нужны для дальнейшего обслуживания и учета оборудования.
