Под словом «модернизация» на рынке продают три разные работы: подмену вышедшего из строя узла, обновление отдельных элементов системы и полную перестройку контура холодоснабжения. Разница видна не в договоре, а в счетчике через год. Ниже — по каким признакам понятно, что установке пора, что меняют в первую очередь и как считать возврат вложений по расходу электроэнергии, а не по обещаниям подрядчика.

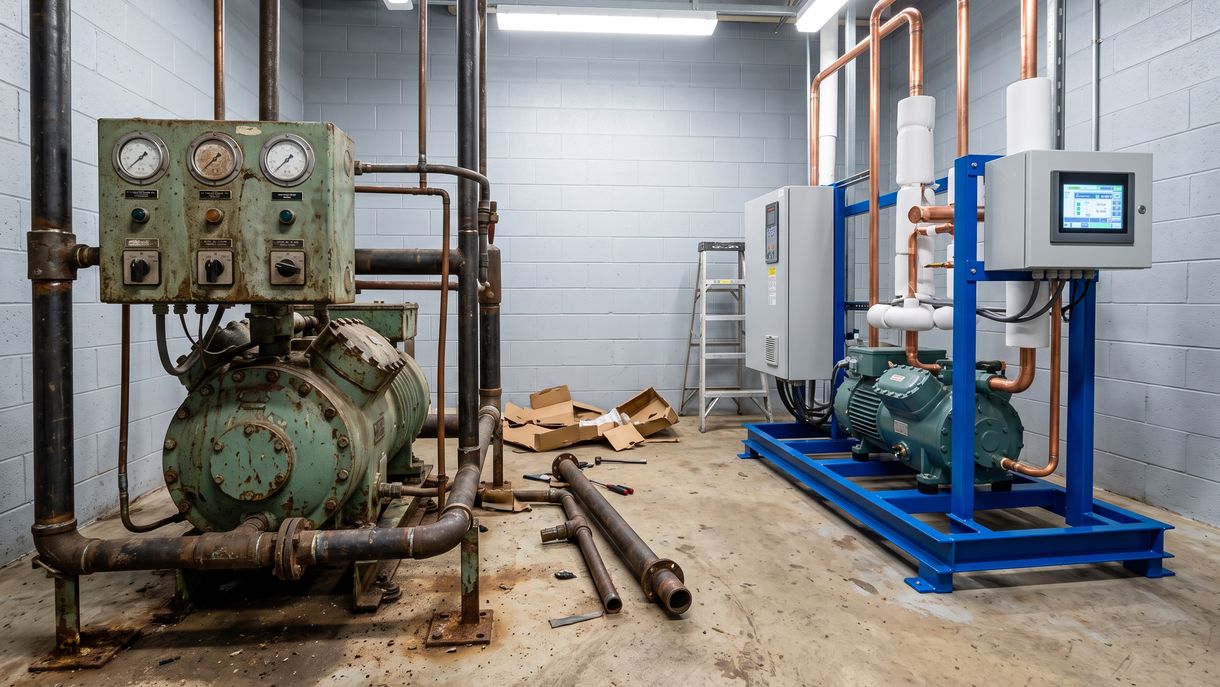

Модернизация, ремонт и реконструкция холодильной установки — три разные работы
При ремонте холодильное оборудование возвращают к паспортным характеристикам. Меняют то, что вышло из строя, схема остается прежней. Модернизация меняет сами характеристики — устаревшие компоненты уступают место узлам другого класса, приходит другая автоматика, меняется режим работы. Машинное отделение и трассировка при этом в основном сохраняются. А реконструкция начинается с нового проекта, где пересматривают состав агрегатов, схему, иногда хладагент и категорию помещения.
На словах разница выглядит терминологической, на деле стоит денег. Под видом модернизации холодильного оборудования нередко продают ремонт с заменой изношенного узла на такой же. Срок службы установки это продлит. Энергопотребление не изменит ни на киловатт.
| Работа | Что меняется | Нужен ли проект | Что получают |
|---|---|---|---|
| Ремонт | Отказавший узел на аналогичный | Нет | Возврат к паспортным показателям |
| Модернизация | Компрессор, конденсатор, система управления, привод насоса | Техническое решение и расчет | Ниже расход электроэнергии, шире диапазон регулирования |
| Реконструкция | Схема, состав агрегатов, хладагент | Проект целиком, с прохождением экспертизы | Другая холодопроизводительность и другой технологический режим |
Признаки того, что холодильной установке нужна модернизация
Смотрят не на возраст оборудования, а на удельный расход — сколько киловатт-часов уходит на выработку единицы холода при той же нагрузке. Цифра растет год к году, значит установка деградировала, и дальше будет хуже. Сам возраст не решает ничего. Агрегат с аммиачной системой холодоснабжения 1990-х годов при грамотной эксплуатации потребляет меньше запущенного фреонового блока, которому десять лет.
Разговор о модернизации оборудования обоснован, когда сходятся несколько признаков:
- энергопотребление на тонну продукции или на киловатт холода растет при неизменной технологии;
- компрессор работает без остановок и не выводит холодильные камеры на заданную температуру в жару;
- давление конденсации держится высоким даже ночью, когда падение температуры воздуха снаружи должно его сбивать;
- регулирование производительности ступенчатое: агрегат либо загружен полностью, либо стоит;
- в контуре стоит хладагент, снятый с производства, и запчастей с дозаправкой на рынке уже нет;
- журнал неисправностей за год длиннее, чем за три предыдущих, а капитальный ремонт компрессора требуется чаще раза в год;
- температуры воды в контуре хладоносителя гуляют, и цех жалуется на брак по температурному режиму;
- показания снимают вручную раз в смену, мониторинг параметров отсутствует, и разобрать причину скачка потребления не по чему.
Вести такие замеры — часть обслуживания холодильных установок. Если сервисная служба ведет нормальный журнал параметров, база для решения уже собрана.
Что меняют при модернизации промышленного холодильного оборудования
Меняют узлами, а не установкой целиком. Порядок задает не износ, а вклад узла в расход электроэнергии: сначала то, что работает круглосуточно и потребляет больше всего, потом остальное. Ниже — узлы в том порядке, в каком их обычно и трогают.
| Узел | Что ставят | Что это дает |
|---|---|---|
| Компрессор | Золотниковое регулирование винтового компрессора или частотный преобразователь на поршневом | Плавная производительность вместо ступеней, меньше пусков |
| Конденсатор | Увеличенная поверхность теплообмена, энергоэффективные вентиляторы с ЕС-двигателями | Ниже давление конденсации, ниже потребление компрессора |
| Испаритель | Замена кожухотрубного аппарата пластинчатым теплообменником, электронный расширительный вентиль вместо термостатического | Меньше перегрев, выше температура кипения |
| Воздухоохладитель | Вентиляторы с плавным приводом, автоматический цикл оттайки по факту, а не по таймеру | Меньше теплопритока в камеру от собственного оборудования |
| Автоматика | Системы управления с диспетчеризацией, автоматизация машинного отделения | Плавающие уставки, мониторинг и учет по узлам |
| Насос хладоносителя | Циркуляционный насос с частотным приводом | Расход по фактической нагрузке, а не постоянный |
| Хладагент и арматуры | Перевод контура на действующий состав, ревизия запорной арматуры | Снимается зависимость от снятых с производства веществ |
Почти всегда окупается автоматизация. Она дешевле железа и включается сразу на всех режимах. Подробнее о ней — на странице автоматизации холодильных установок.
Где в холодильной системе уходит электроэнергия
Основной потребитель — компрессор, и его потребление задается разностью давлений между конденсацией и кипением. Все, что сближает эти две точки, повышает эффективность работы установки. И наоборот: загрязненный конденсатор, лишний перегрев на испарителе, завышенная уставка кипения работают против вас круглосуточно.
Отсюда три главных источника экономии при модернизации холодильных систем — регулирование производительности, плавающее давление конденсации и точное поддержание кипения. Ни один из них не требует менять контур. Там, где холодная половина года длинная, к ним добавляют режим фрикулинга: часть сезона холод берут из наружного воздуха, а компрессор стоит.
Пока установка греет конденсатор до летних параметров зимой, никакая замена компрессора экономии не даст.
Что делать с отведенным теплом вместо того, чтобы выбрасывать его в атмосферу, разобрано отдельно — в статье про рекуперацию тепла от холодильного оборудования. Для увеличения холодопроизводительности на том же компрессоре в контур врезают еще один узел: см. экономайзер в холодильной установке.
Как посчитать окупаемость модернизации холодильного оборудования
Считать надо в киловатт-часах, а не в процентах. Проценты называет поставщик энергосберегающего оборудования, киловатт-часы показывает счетчик, и расходятся они регулярно. Причина в режимах — заявленная экономия относится к номиналу, а установка живет на частичных нагрузках. Поэтому расчет возврата вложений начинается с приборного учета, а не с коммерческого предложения. Порядок такой:
- Поставьте отдельный учет электроэнергии на холодильную установку: общий заводской счетчик для этого не годится.
- Наберите базовую линию: минимум годовой цикл, чтобы в выборку попали и зима, и пик жары.
- Привяжите потребление к нагрузке: к тоннам продукции, к часам работы камеры, к температуре наружного воздуха. Без привязки экономия и спад производства выглядят одинаково.
- Посчитайте разницу в киловатт-часах за сопоставимые периоды и умножьте на действующий тариф.
- Добавьте статьи, которые считают реже: сокращение аварийных ремонтов, отказ от закупки дефицитного хладагента, снижение потерь продукции из-за нарушения температурного режима.
- Сопоставьте годовой эффект со стоимостью работ и оборудования — это и есть срок возврата.
На срок окупаемости влияют тариф, режим работы и то, какие именно энергосберегающие решения внедряются, поэтому одной цифры для всех объектов не существует. Повысить эффективность на бумаге легко, доказать это счетчиком — отдельная работа. Ближе всего к практике подходит расчет и проектирование холодильных установок, где повышение эффективности считают по конкретной схеме, а не по средним значениям.
Когда модернизация холодильных систем не окупается
Есть пять случаев, когда вкладывать в новые агрегаты бессмысленно, и мы говорим об этом до сметы, а не после пуско-наладки. Общий признак у всех пяти один: узкое место находится вне машинного отделения, поэтому заменой компрессора или конденсатора его не сдвинуть, а деньги при этом расходуются полностью.
Изношен сам контур. Трубопроводы, запорная арматура, ресиверы и сосуды под давлением с истекшим сроком освидетельствования. Новый агрегат на такой обвязке — дорогая деталь в системе холодоснабжения, которую все равно предстоит перекладывать.
Установка загружена на треть. Суммарная холодопроизводительность, подобранная с многократным запасом, заставляет оборудование работать в неэффективном режиме независимо от возраста. Сначала пересчет, потом решение о замене.
Потери не в машинном отделении. Изоляция камер, уплотнители дверей, тепловые завесы и воздухообмен цеха дают такой отток, что экономия на компрессоре теряется на его фоне.
Технология меняется в ближайшие годы. Если предприятие планирует новую линию, модернизировать старую установку под уходящий процесс — работа на списание.
Нет измерений. Экономию не с чем сравнивать. Начинать надо с приборного учета и хотя бы одного сезона наблюдений, а не с закупки.
Этапы работ: от обследования до пуско-наладки
Услуги по модернизации холодоснабжения предприятий — это комплекс работ, а не поставка узла. На действующем производстве все делается так, чтобы камеры не размораживались, поэтому график мы согласовываем с технологами раньше, чем подписывают спецификацию.
- Обследование. Замеры давлений и температур на режимах, состояние теплообменных поверхностей компрессорного цеха, наработка узлов, фактическая холодопроизводительность против проектной.
- Базовая линия. Учет электроэнергии и параметров, привязка к нагрузке. Это и точка отсчета для окупаемости.
- Техническое решение. Что меняется, в каком порядке, какая суммарная холодопроизводительность получается на выходе, что остается от существующей схемы.
- Проект и согласования. Разделы по промышленной безопасности для аммиачных установок и оборудования, работающего под давлением.
- Поставка и монтаж. Поэтапно, с переводом нагрузки на оставшиеся в работе агрегаты.
- Пуско-наладка. Настройка уставок, проверка защит, снятие фактических характеристик.
- Сдача и мониторинг. Обучение обслуживающего персонала, вывод параметров на диспетчеризацию, повторный замер потребления через сопоставимый период.
Отказавшие узлы, которые вскрылись при обследовании, закрывают отдельно — через ремонт холодильных агрегатов, не смешивая эти работы с модернизацией в одной смете.
Что делать со старым оборудованием и хладагентом
Начинают не с газорезки, а с извлечения хладагента. Хладагент собирают в баллоны специализированным оборудованием. Часть составов подлежит регулируемому обращению, и выпуск в атмосферу запрещен. Компрессорное масло сливают и сдают отдельно.
Что делать с самим железом, решают по состоянию. Компрессоры и теплообменники в рабочем состоянии имеет смысл оставить в ремонтном фонде — это готовый резерв под аварию, особенно если на предприятии остаются однотипные агрегаты. Остальное идет в металлолом, а щиты и кабельная продукция списываются по своей процедуре, вместе с исполнительной документацией на демонтаж.
Частые вопросы о модернизации холодильных установок
Можно ли модернизировать установку без остановки производства? На большинстве объектов — да, если агрегатов несколько и нагрузку есть куда перевести. Работы разбивают на этапы, каждый умещается в технологическое окно. Установка из одного агрегата без резерва потребует остановки, и ее длительность закладывают в график заранее.
Что дает частотное регулирование компрессора? Компрессор перестает работать в режиме «пуск — стоп» и держит производительность по фактической нагрузке. Это снижает расход электроэнергии на частичных режимах, убирает пусковые токи и уменьшает износ. Эффект тем больше, чем сильнее нагрузка на объекте меняется в течение суток.
Обязательно ли менять хладагент? Нет, если он не снят с обращения и в системе нет утечек. Замена нужна там, где состав становится дефицитным: дозаправка дорожает, а сроки поставки растут. Перевод контура требует проверки совместимости масла, уплотнений и расширительных устройств — «слить и залить другое» не работает.
Что дешевле — модернизация или новая холодильная установка? Модернизация выигрывает, пока в исправном состоянии контур, машинное отделение и электрическая часть. Сохраняется большая часть стоимости объекта. Как только под замену идут трубопроводы, сосуды под давлением и щиты, разрыв в цене сокращается, и новая установка становится разумнее.
С чего начать, если данных по потреблению нет? С приборного учета и обследования. Замер параметров на действующих режимах занимает несколько дней и сразу показывает, где теряется холодопроизводительность. Без этих цифр любая смета остается предположением, а обещанный рост энергоэффективности нечем подтвердить.
Смежная задача по контуру комфортного холода разобрана отдельно: модернизация систем кондиционирования и статья о том, как снизить затраты на охлаждение.
