Установка чиллеров на кровле нужна объектам, где в здании нет места для холодильной машины: торговым центрам, складам, производствам, ЦОД и медицинским учреждениям. Комбитехноцентр выполняет монтаж на крыше под ключ: обследование перекрытия, рама, подъем краном, подключение и запуск.
Работаем с оборудованием imbat. Квалифицированные монтажники приводят площадку в порядок до подъема, а после установки чиллера сдают объект с актом. Общий монтаж и обвязку описывает страница про монтаж чиллеров, здесь разобрано то, что добавляет кровля.
Крыша освобождает помещение под технику и склад, но выставляет свои условия: несущая способность перекрытия, ветер, снег, проход труб через кровельный пирог и доступ для сервиса. Каждое из них проверяем до заказа оборудования.

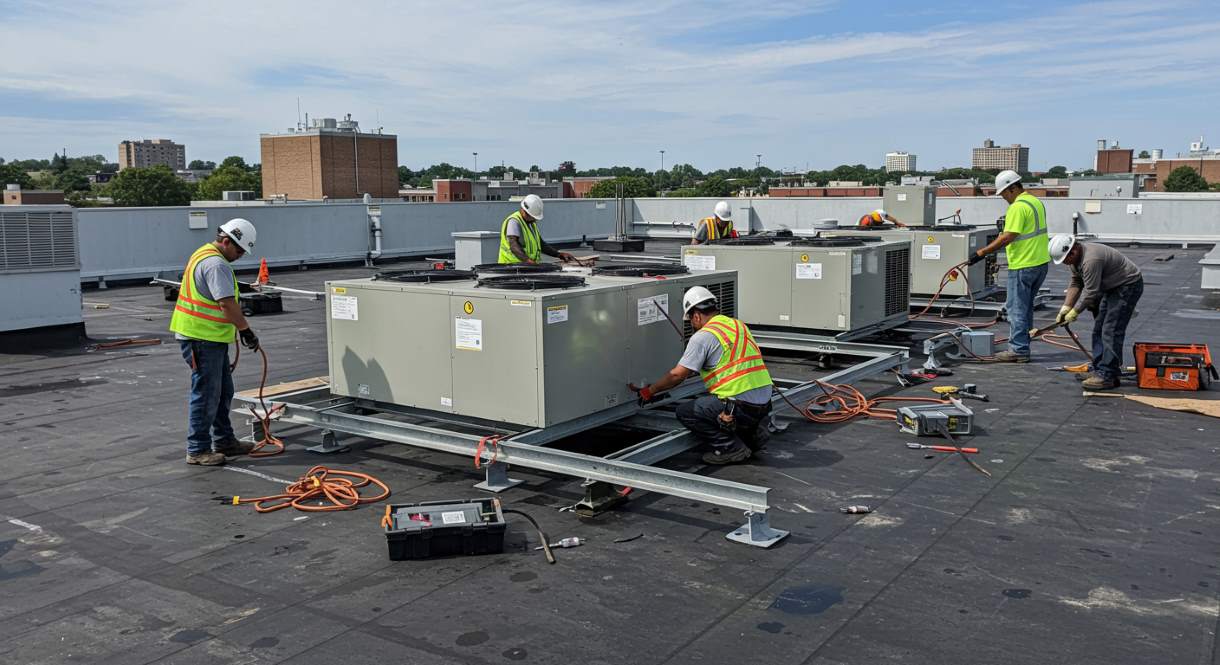

Кровля задает условия: несущая способность, ветер, снег и доступ для обслуживания.
Состав работ при монтаже чиллера на кровле
Обследование перекрытия и несущая способность
Работа начинается с выезда инженера. Он смотрит перекрытие, находит место под раму и сверяет массу агрегата с данными производителя. Результат обследования показывает, нужна ли рама, фундамент или распределение нагрузки на несколько балок. Установка выполняется в соответствии с требованиями производителя оборудования.
Отдельно оцениваем состояние кровельного покрытия: гидроизоляцию, парапет, водостоки. Места крепления рамы согласуем так, чтобы не нарушить гидроизоляцию.
Узлы и что мы проверяем
| Узел | Что проверяем и делаем |
|---|---|
| Перекрытие | несущая способность, место опирания, распределение нагрузки |
| Рама | жесткость, крепление, виброизоляция |
| Трубопровод | проход через кровлю, теплоизоляция, уплотнение |
| Электросеть | напряжение, сечение кабеля, заземление |
| Зона обслуживания | достаточное пространство вокруг |
| Водостоки | отвод талой воды от рамы |
Монтаж рамы, фундамент и виброизоляция
Чиллер должен быть оснащен виброопорами и закреплен на раме, потому что компрессор и вентиляторы передают вибрацию на перекрытие и дальше на помещения под ним. Соответствующие опоры подбираем по массе агрегата и по числу точек опирания. Рама из стального профиля получает антикоррозийную обработку, ведь на открытой площадке она работает под дождем и снегом.
Рама распределяет нагрузку на перекрытие и гасит вибрацию, поэтому ее выбирают до заказа оборудования.
Подъем краном и размещение на кровле
Подъем краном и подъезд техники
Агрегат поднимаем краном и можем осуществить подъем в согласованное время, когда двор свободен. Заранее смотрим, где встанет кран, проезжает ли транспорт по двору и как пройдет стрела над соседними зданиями и проводами. Точка подъема и схема строповки зависят от конструкции самого чиллера и указаний производителя. До начала подъема убеждаемся, что площадка на кровле готова: рама стоит, опоры выставлены, проходы через кровлю размечены.
Выбор места: ветер, снег, воздух
Воздушный чиллер на кровле обдувается ветром, поэтому место выбираем так, чтобы теплый воздух не возвращался на вход конденсатора. Вокруг оставляем достаточное пространство для притока воздуха и для сервисной бригады. Работа чиллера на кровле требует, чтобы по бокам оставалось свободное место не менее указанного в паспорте.
Снег и ветер учитываем отдельно. Для защиты от снега ставим агрегат на раму выше уровня снегового покрова, а при необходимости делаем ограждение или козырек, которые не мешают потоку воздуха. Высокая температура воздуха летом снижает производительность воздушного чиллера: если рядом работает другое теплое оборудование, сдвигаем площадку.
Воздушное или водяное охлаждение на кровле
На крыше чаще ставят чиллер с воздушным охлаждением конденсатора. Он не требует градирни и дополнительного контура оборотной воды, поэтому проще в размещении. Вариант с водяным охлаждением уместен, когда на объекте есть градирня или другой источник оборотной воды. Выбор зависит от тепловой нагрузки, свободной площади и режима работы объекта. Подбор мы согласуем с проектом холодоснабжения.
Преимущества и недостатки размещения на крыше
Крыша освобождает помещение под технику и склад, дает чиллеру свободный приток воздуха и уводит шум от людей. Недостатки тоже есть: нагрузка на перекрытие, подъем и работа на высоте, защита от снега и ветра, более сложный доступ для сервиса. Таким образом, кровля оправдана там, где площадь внутри здания ценна, а перекрытие допускает установку рамы. Чиллер должен быть доступен для осмотра со всех сторон, поэтому проходы оставляем не менее указанных в паспорте.
Если кровля не подходит, обсуждаем площадку рядом со зданием. Установить агрегат на земле проще, но тогда нужен отдельный участок и ограждение. Выбор делаем вместе с вами по результатам обследования.
Требования к кровле перед монтажом чиллера
Нагрузки от снега, ветра и оборудования
Чиллер на крыше нагружает перекрытие массой самого агрегата, воды в контуре и рамы. К ним добавляются снеговая и ветровая нагрузки, а также вес персонала при обслуживании. Точечные нагрузки в местах опирания проверяем отдельно, чтобы избежать деформации кровельного покрытия. Для сложных конструкций привлекаем проектировщиков: у компании есть лицензия на проектную деятельность.
Закрепление агрегата рассчитываем на порывы ветра. Раму фиксируем анкерами к несущим элементам, а места крепления герметизируем. Все работы выполняются в соответствии с техническими требованиями производителя оборудования.
Шум и вибрация для помещений под кровлей
Шум создают вентиляторы и компрессор. Агрегат размещаем вдали от окон и воздухозаборов, при необходимости ставим шумопоглощающие экраны. Виброопоры и гибкие вставки на трубопроводе не дают вибрации уходить в конструкции здания. После пуска проверяем уровень шума и сверяем его с требованиями объекта.
Доступ, ограждения и безопасность обслуживания
Вокруг агрегата нужны проходы, безопасный выход на кровлю, антискользящее покрытие и ограждение у края. Для работы в темное время суток предусматриваем освещение. Сервисная бригада получает доступ к теплообменнику, вентиляторам и щиту управления в любую погоду.
Трубопроводы, вода и питание на кровле
Проход через кровлю и теплоизоляция
Трубы выходят на кровлю через проходки с уплотнением. Мы оформляем их так, чтобы вода не попадала в кровельный пирог. Холодная жидкость идет по трубопроводу с теплоизоляцией, которая защищает от тепловых потерь и от воздействия окружающей среды. Защитный кожух поверх изоляции берет на себя ультрафиолет и осадки.
Подключение гидравлического контура: вода, жидкость, утечки
Система охлаждения передает холод потребителям по замкнутому водяному контуру. После сборки проверяем соединения на утечки, промываем трубы и заполняем контур. В холодный сезон добавляем в контур незамерзающую жидкость, концентрацию определяем по рекомендациям производителя. Если вода в контуре останется без защиты, зимой она повредит теплообменник, поэтому защита от замерзания входит в обязательные работы.
Подключение электросети объекта
Электричество подводим от электросети объекта. Напряжение сети обязательно сверяем с шильдиком, а кабель и автоматы подбираем под нагрузку. Для кровли кабельная трасса получает защиту от солнца и влаги, а заземление выполняем по проекту. Чтобы работа была бесперебойной, схему подключения согласуем с электриками объекта.
Правильность установки подтверждает запуск и бесперебойная работа в рабочем режиме.
Порядок установки чиллера: этапы, подключение, запуск
Этапы монтажа и подключения от обращения до акта
- Вы обращаетесь, мы обследуем кровлю и согласуем место.
- Готовим раму, виброопоры и проходы через кровлю.
- Поднимаем чиллер краном и ставим на раму.
- Выполняем подключение воды и электрического питания, настраиваем систему управления.
- Утепляем трубопровод, делаем осмотр соединений, проверяем гидравлический контур на утечки и настраиваем защиту от замерзания.
- Проводим пробный пуск и передаем акт выполненных работ.
Запуск и пробный пуск
Запуск чиллера выполняем после проверки. Мы приведем установленный чиллер в рабочий режим по такому порядку:
- осмотр соединений и крепления рамы;
- проверка электрического питания и напряжения;
- настройка защиты от замерзания;
- проверка нагревателя картера компрессора;
- контроль гидравлического контура и уровня хладагента;
- пробный пуск и настройка автоматики.
После пуска сверяем уровень хладагента и показания датчиков с паспортными данными. Правильность монтажа подтверждают устойчивая работа вентиляторов и стабильные параметры контура. Параметры настраиваем под объект, потому что чиллеры работают в разных сферах: от охлаждения технологических линий до кондиционирования торговых залов.
Зимний режим и работа в холодный период
Установить оборудование можно и зимой, если погода позволяет подъем краном. На холодный период готовим защиту: незамерзающая жидкость в контуре, обогрев труб на кровле, проверка нагревателя картера. Для помещений внутри здания, где холод раздают по контуру, подбираем фанкойлы.
Сервисное сопровождение чиллера на крыше
Техническое обслуживание кровельного чиллера
Теплообменник регулярно очищаем от пыли, листвы и тополиного пуха, после сильного ветра проверяем крепления рамы, осматриваем виброопоры, дренаж и вентиляторы. Периодичность определяем по регламенту производителя и условиям объекта. Зимой убираем наледь с лопастей и проверяем обогрев. Эти работы выполняет сервисная служба в рамках технического обслуживания.
Автоматика и контроль работы
Контроллер чиллера нужно настроить на режим объекта: рабочие параметры, пороги защит, последовательность включения насосов и вентиляторов. Автоматику CAREL подключаем к диспетчеризации здания, если она есть. Так система обеспечивает эффективную работу и стабильное функционирование без рывков и перегрузок. Мы осуществляем контроль первых пусков и вносим корректировки с учетом реальной нагрузки.
Неисправности на кровле и решения
| Признак | Причина | Что делаем |
|---|---|---|
| Вибрация и гул в помещении под кровлей | износ или перекос виброопор | заменяем опоры, выравниваем раму |
| Защита срабатывает в жаркую погоду | загрязненный теплообменник, возврат горячего воздуха | очищаем, переносим экраны, корректируем место |
| Наледь на вентиляторах и трубах | неисправен обогрев, нет изоляции | проверяем нагреватели, дополняем теплоизоляцию |
| Влага под рамой | нарушено уплотнение проходки | восстанавливаем уплотнение |
| Капли на соединениях контура | ослаблено соединение | подтягиваем и проверяем на утечки |
Чиллеры могут работать без вмешательства долго, но отклонения проще устранить сразу. Проверка уровня хладагента входит в осмотр. Если вы заметили новый шум, наледь или подтеки, опишите признак и модель оборудования по контактным данным на сайте.
От чего зависит стоимость
Факторы, которые учитываем в расчете
Расчет делаем после обследования объекта. На него влияют:
- способ подъема и возможность подъезда крана;
- состояние кровли и конструкция рамы;
- длина контура и объем теплоизоляции;
- тип охлаждения, воздушное или водяное;
- защита от снега и ветра, зимний режим;
- последующее техническое обслуживание.
Что прислать для расчета
Для предварительной оценки пришлите адрес объекта, модель чиллера или его паспортные данные, фото шильдика и схему кровли с отметкой места установки. Чтобы установить чиллер на крышу без переделок, нужны также данные о выходе на кровлю и о месте для крана. Если оборудование еще не куплено, опишите нагрузку и назначение: охлаждение технологии, зала или серверной.
Чем точнее исходные данные, тем быстрее инженер составит расчет после обследования.
Почему заказывают у Комбитехноцентра
Опыт и производственная база
Комбитехноцентр работает с 1996 года. В штате более 60 сотрудников, производственная база занимает 5000 м², а филиалы и сервисные центры действуют по всему Казахстану. Работаем в любом регионе республики.
Полный цикл и отрасли
Мы ведем объект от проектирования до сервиса: поставка, монтаж, пуско-наладка и сопровождение. Есть лицензии на проектную деятельность и на строительно-монтажные работы. Чиллеры работают в различных сферах, поэтому набор работ и разнообразные узлы обвязки подбираем под технологию объекта. Обслуживаем пищевые производства, площадки розлива напитков, склады, ЦОД и медицинские учреждения.
Как заказать
Пишите или звоните по контактным данным на сайте: укажите адрес объекта, модель и пришлите схему кровли. Инженер уточнит детали и согласует выезд на обследование.
Частые вопросы о монтаже чиллера на кровле
Как установить промышленный чиллер?
На кровле нужна проверка перекрытия, рама с виброизоляцией, проход через кровлю и защита от снега с ветром. Подъем выполняется краном. Затем идут подключение воды и электросети, проверка на утечки, настройка защиты от замерзания и пробный пуск с актом.
Нужна ли рама на крыше?
Рама распределяет нагрузку на перекрытие и гасит вибрацию. Конструкцию выбираем после обследования, по весу оборудования и состоянию кровли. Без обследования рамы не назначаем, потому что перекрытие может потребовать распределения нагрузки по нескольким балкам.
Какой чиллер ставят на крышу, с воздушным или водяным охлаждением?
Чаще выбирают воздушный: ему не нужна градирня. Водяное охлаждение уместно при наличии оборотной воды на объекте. Решение принимаем по тепловой нагрузке, площади кровли и проекту системы, после обследования.
Какие этапы включает монтаж чиллера?
Обследование кровли, рама и виброопоры, подъем краном, подключение воды и электросети, пробный пуск и акт. Сервис после монтажа ведет Комбитехноцентр: проверка соединений, осмотр рамы и опор, техническое обслуживание по регламенту.
Можно ли установить чиллер зимой?
Можно, если условия позволяют работу крана и монтажников на кровле. Контур заполняем незамерзающей жидкостью, трубы получают теплоизоляцию, а нагреватель картера проверяем перед пуском. Закрепление рамы и креплений в холодный период проверяем особенно тщательно. Если вы хотите установить агрегат до начала сезона, обратитесь заранее: подъем краном и подготовку площадки согласуем при обращении.
