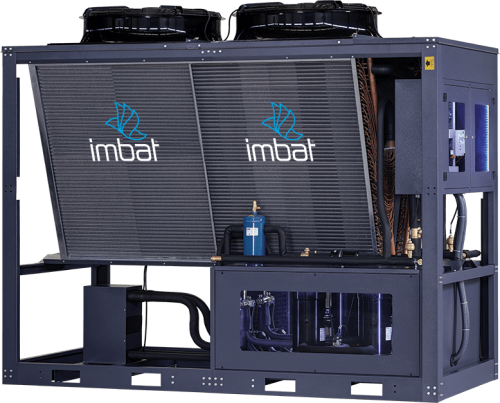

Описание продукта
Данная серия воздухоохлаждаемых чиллеров имеет высокую эффективность, компактные размеры и низкий уровень шума. Чиллеры серии HNG предназначены для охлаждения воды или водогликолевых смесей в коммерческих и промышленных помещениях, а также широко применяются для охлаждения технологического оборудования. Линейка HNG представлена 15 моделями производительностью по холоду: от 112 до 600 кВт, рассчитанной при температуре наружного воздуха +35°C.
Стандартное оснащение
Чиллеры серии HNG стандартно оснащаются компрессором спирального типа с ассиметричным регулированием производительности, осевыми вентиляторами, испарителем пластинчатого типа из нержавеющей стали, микроканальными конденсаторами и встроенной системой автоматики. Благодаря возможности применения модульной конструкции, производительность системы может быть увеличена до 1126 кВт.
Конструкция
- Рама и панели из оцинкованной стали, окрашенные порошковой краской.
- Спиральный компрессор с встроенной тепловой защитой и нагревателем картера.
- Осевые вентиляторы с непосредственным приводом от электродвигателя.
- Конденсатор - микроканальный алюминиевый теплообменник.
- Испаритель - паяный пластинчатого теплообменник из нержавеющей стали AISI 316, с дифференциальным реле давления воды.
- Электронный терморегулирующий вентиль.
- Хладагент R410A.
- Силовой шкаф: главный выключатель, плавкие предохранители, пускатели компрессора и насоса.
- Шкаф с панелью управления.
- Система управления «Plug&Play».
- Система удаленного мониторинга.
Дополнительные опции:
- Защита по низкому расходу теплоносителя;
- Выход RS-485 для системы диспетчеризации;
- Регулирование давления конденсации;
- Гидрофильное / эпоксидное покрытие конденсатора;
- Морское исполнение конденсатора;
- Конденсатор с медной трубой, алюминиевым или медным оребрением;
- Защитная решетка поверхности конденсатора;
- Встроенный гидромодуль;
- Низкошумное исполнение;
- ЕС вентиляторы;
- Свободное охлаждение (FREE-COOLING);
- Охлаждение морской воды;
- Радиальные вентилятором охлаждения конденсатора;
- Частотные регуляторы на компрессорах.
- Диапазон наружных температур от -15°C до +55°C.
Преимущества чиллеров серии HNG
Диапазон производительности по холоду
|
112-600 кВт |
Режим работы
|
тепло, холод |
Тип компрессора
|
Спиральный |
Тип испарителя
|
пластинчатый |
Тип конденсатора
|
микроканальный |
Тип вентилятора
|
осевые |
Мощность охлаждения (кВт)
|
142,0 |
Общая потребляемая мощность (кВт)
|
52,2 |
Количество компрессоров
|
4 |
Ширина (мм)
|
1651 |
Длина (мм)
|
2943 |
Высота (мм)
|
2477 |
EER
|
2,7 |
SEER
|
3,7 |
Тепло-производ. (кВт)
|
146,0 |
Общее потребляемая мощность
|
49,2 |
СOP
|
3,0 |
Хладагент
|
R-410a |
Шаг емкости
|
6 |
Тип подключения компрессора
|
Ассим. |
Количество испарителей
|
1 |
Номинальный расход воды
|
7,1 кг/с |
Номинальное давление
|
28,6 Па |
Номинальный расход воздуха
|
52000 м3/ч |
Мин. расход воды
|
4,45 кг/с |
Максимальный расход воды
|
9,35 кг/с |
