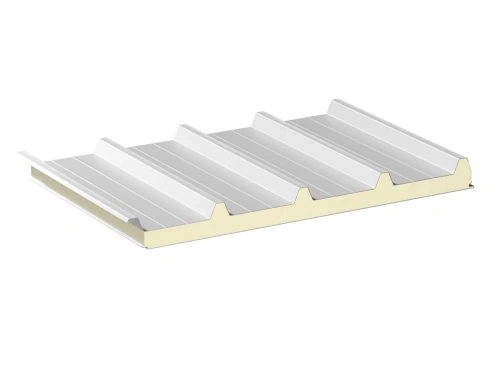

Кровельные сэндвич-панели c PIR Premier «ПрофХолод» — трехслойные панели с утеплителем из огнестойкого пенополиизоцианурата на кастомизированной системе PIR Premier из лучших зарубежных компонентов.
За счет низкой теплопроводности до 0,022 Вт/м*К кровельные сэндвич-панели с ПИР, PIR позволяют экономить на обогреве или кондиционировании.
Сэндвич-панели маркируются знаком СЕ и производятся в соответствии с европейским сертификатом EN-14509 в любых цветах RAL.
Кровельные сэндвич-панели используются для перекрытия кровли зданий и сооружений с уклоном крыши более 7 градусов. Возможно применять панели и при меньшем уклоне: в случае монтажа «вниз горбом» с последующей укладкой мембраны
Ежегодно «ПрофХолод» производит более 3 млн кв. м сэндвич-панелей: каждая третья панель с пенополиуретаном, ПИР, ПУР, и каждая десятая сэндвич-панель с любым наполнителем, произведенные в России, созданы в «ПрофХолоде».
Технические характеристики
| Наименование показателя | Значение | ||||||
|---|---|---|---|---|---|---|---|
| Тип наполнителя | PIR Premier | ||||||
| Плотность | (41 ± 2) кг/м3 | ||||||
| Толщина панелей, мм | 40 | 60 | 80 | 100 | 120 | 150 | |
| Вес, кг/м2 | 9,8 | 10,7 | 11,5 | 12,3 | 13,1 | 14,4 | |
| Максимальная длина | 16 000 мм | ||||||
| Ширина | 1 071 мм | ||||||
| Рабочая ширина | 1 000 мм | ||||||
| Толщина металла | ≥ 0,4 мм | ||||||
| Поверхность металла | профилированная / гладкая | ||||||
| Стандартное исполнение | RAL 9003/Zn (некрашеный оцинкованный лист) | ||||||
| Коэффициент теплопроводности | 0,022 Вт/мK | ||||||
| Коэффициент термического сопротивления | 2,0 | 2,95 | 3,90 | 4,86 | 5,81 | 7,24 | |
| Влагопоглощение за 24 часа при относительной влажности воздуха 96% | 1―2,5% | ||||||
| Водопоглощение за 24 часа при полном погружении, % от объема | 2,5% | ||||||
| Звукоизоляция | 35 дБ | ||||||
| Материал | 40 мм | 60 мм | 80-120 мм | 150-200 мм |
|---|---|---|---|---|
| Предел огнестойкости | RE 15 | RE 15 | RE 30 | RE 30 |
| Класс пожарной опасности | K1 (15) | |||
| Допустимые значения равномерно распределенной нагрузки для строительных панелей «ПрофХолод» с закрепленными концами | |||||||
|---|---|---|---|---|---|---|---|

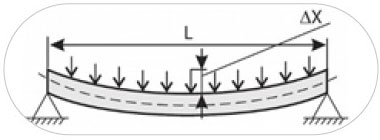

| Толщина панели, мм | Допустимая нагрузка (нетто), кгс/м2 | Схема нагружения (допустимый прогиб L/200) | |||||
| Длина панели, м | |||||||
| 1,5 | 2 | 3 | 4 | 5 | 6 | ||
| 40 | 475 | 254 | 106 | 56 | 32 | 20 |
|
| 60 | 583 | 333 | 154 | 86 | 53 | 34 | |
| 80 | 690 | 414 | 200 | 119 | 76 | 51 | |
| 100 | 800 | 490 | 250 | 150 | 97 | 69 | |
| 120 | 910 | 570 | 310 | 192 | 128 | 89 | |
| 150 | 1075 | 700 | 389 | 249 | 170 | 120 | |
Конструкция
Размеры трехслойных кровельных сэндвич-панелей:
- Толщина кровельных сэндвич-панелей: 30—150 мм
- Ширина кровельных сэндвич-панелей: 1000 мм
- Длина кровельных сэндвич-панелей: от 1500 до 16000 мм

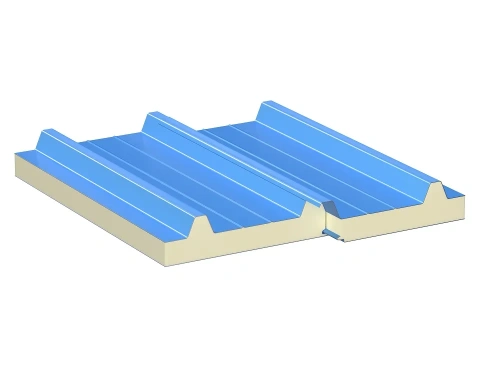

Кровельные сэндвич-панели с PIR Premier – это трехслойная конструкция. С двух сторон – металлические листы, пространство между металлом заполнено огнестойким пенополиизоциануратом PIR Premier из лучших зарубежных компонентов.
Каплесборник, расположенный в замковом соединении кровельных сэндвич-панелей, конденсирует влагу и препятствует ее попаданию внутрь конструкции. Край металлического листа в месте стыка загнут на 180 градусов, что обеспечивает монтаж панелей без повреждения поверхности металла и придает соединению дополнительную жесткость.
Стыковочный замок кровельных сэндвич-панелей выполнен с повышенной точностью. Зазоры менее 0,5 мм минимизируют тепловые потери и расход материалов при монтаже кровельных панелей: высокая точность стыковки позволяет не пропенивать стыки и ускоряет монтаж. Края металлических листов уходят в ПИР, обеспечивая монолитность и жесткость конструкции.
Трехслойные кровельные сэндвич-панели стыкуются и фиксируются по пене. Наличие внешнего зазора на месте стыка металлических обкладок препятствует разрушению конструкции при тепловом разрешении.
Крепление кровельных сэндвич-панелей производится на металлический каркас здания с помощью саморезов. Необходимое количество саморезов для монтажа кровельных сэндвич-панелей зависит от типа объекта и климатических условий, в которых проводится монтаж.
Монтировать сэндвич-панели на металлический каркас можно в любое время года, даже в условиях Крайнего Севера: за счет минимизации «мокрых процессов».
С 2020 года «ПрофХолод» предлагает строителям и проектировщикам использовать в проектах дополнительные толщины кровельных сэндвич-панелей с PIR Premier — 30 и 50 мм.
Кровельные сэндвич-панели толщиной 30 мм удобно использовать в сельскохозяйственных строениях: в коровниках, телятниках, конюшнях, неотапливаемых складах:
Кровельные сэндвич-панели толщиной 50 мм удобны для проектирования с точки зрения гармоничного сочетания уровня теплопередачи и физико-механических характеристик.
Система PIR Premier
Кастомизированный бленд PIR Premier c 2016 года гарантирует качество сэндвич-панелей «ПрофХолода» и «PIR Плиты»®: теплопроводность и физико-механические характеристики. Потому что он создан для использования именно на установленных в «ПрофХолоде» автоматических линиях по производству сэндвич-панелей. Большинство производителей в России и во всем мире используют универсальные решения от ограниченного круга производителей сырьевых систем.
Система PIR Premier сертифицирована по европейскому стандарту EN14509, все сэндвич-панели «ПрофХолода» на этой системе обладают знаком СЕ.
Сэндвич-панели c PIR Premier демонстрируют сопротивление более 170 кПа при испытаниях прочности на сжатие при 10% деформации и более 150 кПа на разрыв при плотности 40 кг/м3.
Чтобы гарантировать качество утеплителя, все компоненты PIR Premier проходят входной контроль в Научно-исследовательском центре «ПрофХолода». Критерием отбора служат плотность, вязкость и другие химические показатели, — всего около 36 параметров. Это позволяет добиться высоких физико-механических свойств пены, улучшенных показателей растекаемости и низкого коэффициента теплопроводности. Также проводятся испытания по водопоглощению, стабильности размеров и потере массы в соответствии с ГОСТом на ячеистые пластмассы.
Для внедрения стабильной рецептуры на линии технологи «ПрофХолода» провели более 100 испытаний: попробовали около 9 различных катализаторов от 5 поставщиков со всего мира, чтобы подобрать оптимальное соотношение рецептуры, давления компонентов и скорости движения пресса на автоматизированных линиях «ПрофХолода».
Чтобы гарантировать качество каждого квадратного метра в процессе производства, Научно-исследовательский центр компании в онлайн-режиме контролирует состав и характеристики сэндвич-панелей с помощью мониторинга более 15 показателей с линии.
Чтобы контролировать свойства PIR Premier на молекулярном уровне, в начале 2020 года «ПрофХолод» установил на производстве самую современную в мире установку по производству сложных полиэфиров от немецкой компании H&S.
Потому что «ПрофХолод» верит, что может производить наукоемкие продукты, чтобы экономить партнерам и клиентам энергию и деньги.

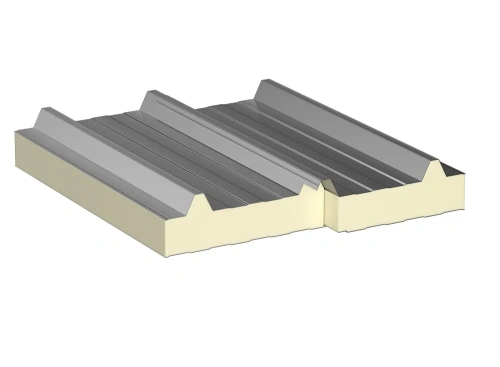

Замки фиксации
Плюсы кровельного замка сэндвич-панелей «ПрофХолод»
-
Каплесборник, расположенный в замковом соединении, конденсирует влагу и препятствует ее попаданию внутрь конструкции. Край металлического листа в месте стыка загнут на 180° — такая конструкция обеспечивает монтаж без повреждения поверхности металла и придает соединению дополнительную жесткость.
-
Панели стыкуются и фиксируются по пене. Высокая точность стыковки позволяет не пропенивать стыки и ускоряет монтаж. Наличие внешнего зазора в месте стыка металлических обкладок препятствует разрушению конструкции при тепловом расширении.
-
Стыковочный замок выполнен с повышенной точностью. Зазоры менее 0,5 мм минимизируют тепловые потери и расход монтажных материалов. Края металлических листов уходят в пену, обеспечивая монолитность и жесткость конструкции.
Варианты покрытия:
- Оцинкованная сталь
- Оцинкованная сталь с полиэфирным покрытием
- PVDF или ПВДФ
- AISI 304
- AISI 430
Профилирование поверхности
Преимущества
-
Низкая теплопроводность
0,022 Вт/м*К с PIR Premier -
Материал пожаробезопасен, негорюч,
затухает после воздействия огня -
Высочайшие физико-механические характеристикиЗа счет контроля основного компонента собственной PIR-системы PIR Premier показатели на сжатие и сдвиг сэндвич-панелей c PIR Premier демонстрируют более 170 кПа при испытаниях прочности на сжатие при 10% деформации. Система PIR Premier — самая продаваемая система в России. Система сертифицирована по европейскому стандарту EN14509, сэндвич-панели с PIR Premier маркируются знаком СЕ.
-
Ежегодная экономия
за счет сокращения энергопотерь
при толщине ППУ 115 мм ежегодно экономит
162 кВт·ч на м² изолированной поверхности -
Контроль свойства PIR Premier
на молекулярном уровне
Сроки производства
Две непрерывные линии по производству сэндвич-панелей с наполнителем из огнестойкого пенополиизоцианурата PIR Premier мощностью до 6 000 000 квадратных метров сэндвич-панелей в год позволяют максимально точно спрогнозировать сроки поставки продукции для строительства складов, пищевых производств и других объектов.
Ваши сэндвич-панели будут готовы в течение 2 недель с момента оформления заказа. Для доставки по Москве и Московской области — организуем перевозку за один день с момента готовности заказа. Для доставки по регионам — организуем перевозку за два дня с момента готовности заказа. Для доставки в другие страны — организуем перевозку за 3-4 дня с момента готовности заказа.
Цены
Виды покрытий, которые используются при производстве сэндвич-панелей:

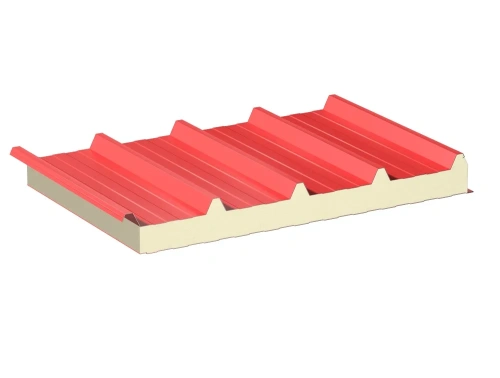

- RAL – оцинкованная сталь с полиэфирным покрытием, производится любого цвета на выбор заказчика. По умолчанию RAL 9003. Подходит для универсального использования. RUV 2, RC 2;

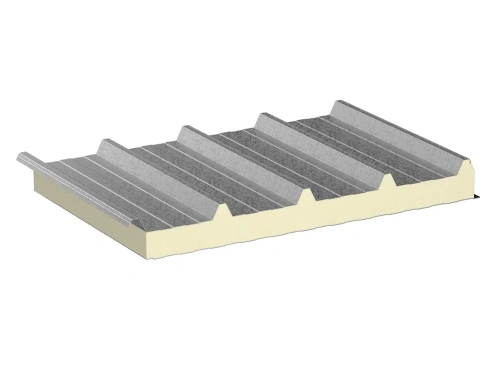

- Zn – оцинкованная сталь без полиэфирного покрытия. Для универсального использования;
- AISI 304 – нержавеющая сталь для пищевых производств;
- AISI 430 – нержавеющая сталь для непищевых производств;
- PVDF – сталь со специальным покрытием для сельскохозяйственных зданий. RUV 4, RC 4;
- PU - сталь с полиуретановым покрытием;
- Food safe – сталь со специальным покрытием для мясных, рыбных, молочных, сырных и других пищевых производств, помещений с постоянной влажностью. RUV 4, RC 5.
