Холодоснабжение — это инженерная система, которая вырабатывает холод в одном месте и доставляет его туда, где надо снять тепло. Ниже разобраны определение, устройство холодильного цикла, виды систем и отрасли применения. Расчета мощности, схем обвязки и подбора марок здесь нет: они разобраны в материале про промышленное холодоснабжение.
Холодоснабжение — что это такое и зачем оно нужно
Системы холодоснабжения представляют собой связку из источника холода, сети переноса и потребителей, устроенную так же, как теплоснабжение здания. Источником служит холодильная машина. Сеть собирают из трубопроводов с насосами и запорной арматурой. Потребители — камеры, теплообменники технологических линий, фанкойлы, воздухоохладители. Мощность считают в киловаттах и распределяют между точками разбора, как электроэнергию. Ресурс, а не прибор.
Отсюда главное отличие от бытового холодильника. Холодильник — прибор в одном корпусе, где источник и потребитель стоят рядом. Система холодоснабжения разнесена по объекту: машина на кровле или в машинном отделении, а точки разбора на четырех этажах и в двух цехах.
Второе, что стоит понять сразу: холод не производят. Его переносят. Установка забирает тепло у среды с низкой температурой и отдает его среде с высокой, а разницу оплачивает электроэнергия, которую потребляет компрессор. Поэтому у холодильной машины есть не только холодная сторона, но и горячая, а отвод сброшенного тепла определяет энергопотребление всей системы.
Чем холодоснабжение отличается от кондиционирования воздуха и вентиляции
У трех систем разные задачи, а путаница между ними начинается еще в техническом задании. Вентиляция меняет воздух. Кондиционирование доводит параметры воздуха до заданных. Холодоснабжение вырабатывает холод и подает его обеим системам, а заодно технологическому оборудованию.
| Система | Что делает | Рабочая среда | Что будет, если ее нет |
|---|---|---|---|
| Вентиляция | заменяет воздух помещения наружным | воздух | духота, накопление влаги и вредных выделений |
| Кондиционирование | держит температуру, влажность и чистоту воздуха | воздух | параметры в помещении идут вслед за улицей |
| Холодоснабжение | вырабатывает холод и подает его потребителям | хладагент и хладоноситель | охладителю нечем снимать тепло |
Проще всего запомнить так: кондиционирование воздуха — это потребитель холода, а не его источник. Охлаждающий теплообменник в приточной установке и фанкойл в кабинете берут мощность из того же трубопровода, что и камера хранения. Разница в температуре: комфортной ветке хватает воды около плюс семи градусов, а морозильной камере нужен рассол с минусом. Но проекты систем вентиляции и кондиционирования воздуха всегда увязывают с холодильной частью. Порознь их не считают.
Параметры воздуха рабочей зоны в Казахстане заданы приказом Министра здравоохранения РК от 16 февраля 2022 года № ҚР ДСМ-15. Именно из этих таблиц вырастает тепловая нагрузка на комфортную часть системы, и именно с них начинается расчет. Как две системы стыкуются на одном объекте, разобрано в статье про кондиционирование воздуха и холодоснабжение.
Принцип работы чиллера и холодильный цикл: компрессор, конденсатор, испаритель
В основе холодильной машины лежит замкнутая цепочка из четырех аппаратов, по которой ходит хладагент. Он кипит, забирая тепло, и конденсируется, отдавая его. Принцип работы одинаков у бытовой сплит-системы и у станции на полторы тысячи киловатт: меняются размеры аппаратов и способ регулирования, а такты остаются те же.
- Компрессор сжимает пар хладагента. Давление растет, вместе с ним растет температура.
- Конденсатор отдает тепло наружному воздуху или воде. Горячий пар превращается в жидкость.
- Расширительный клапан дросселирует жидкость. Давление падает, и температура кипения падает следом.
- Испаритель принимает эту жидкость. Она кипит и забирает тепло у воды, гликоля или воздуха, а пар уходит обратно в компрессор.
Весь фокус в третьем такте. Температура кипения вещества зависит от давления: R134a при атмосферном давлении кипит около минус 26 градусов, а подняв давление, ту же жидкость заставляют кипеть при плюс пяти. Инженер управляет давлением в двух точках цикла. Холод получается сам.
Системы холодоснабжения с чиллером наружной установки
Собранный в один корпус цикл с водяным испарителем называется чиллером: что это за машина и чем модели отличаются друг от друга, разобрано отдельно. Машину ставят на улицу, когда машинного отделения на объекте нет вовсе, а место находится на кровле или на прилегающей площадке.
Вариант чиллера с водяным конденсатором выбирают в двух случаях. Когда шум на границе участка ограничен и когда сброс тепла уводят на градирню или сухой охладитель, стоящие в стороне от здания. Компоновку цикла на производстве и выбор между вариантами разбирает статья про промышленное холодоснабжение.
Виды систем холодоснабжения: централизованное и локальное

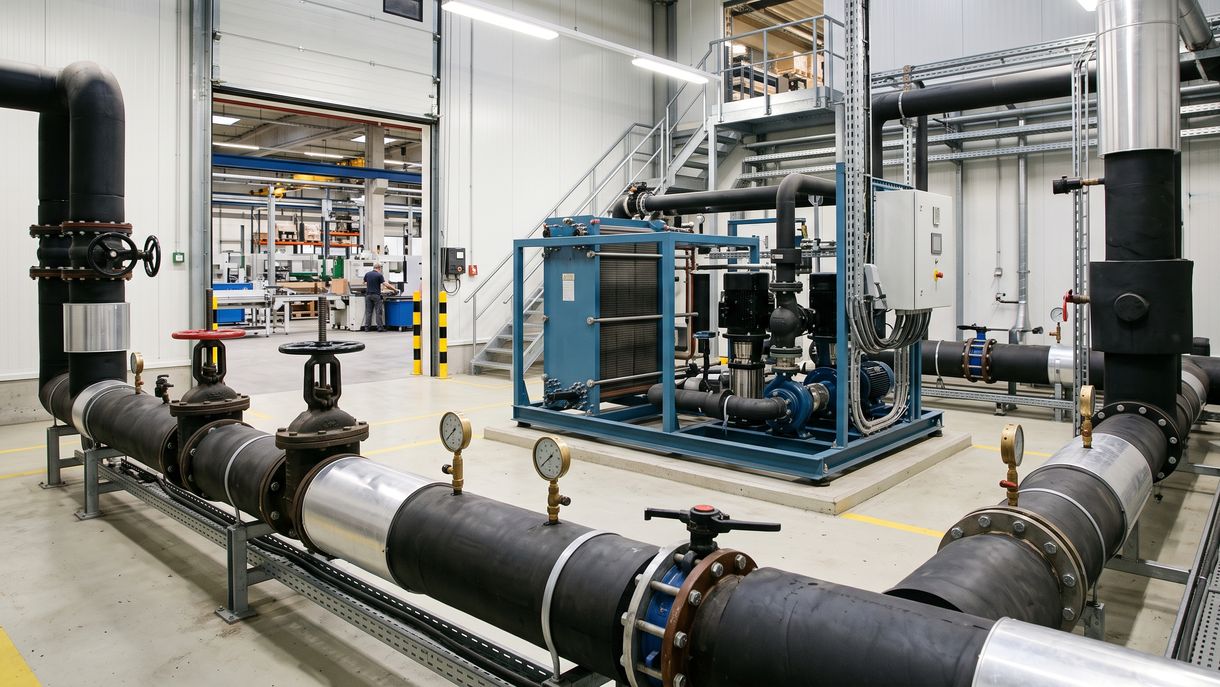

По числу источников холода систем бывает два вида. Централизованное холодоснабжение строится на одной станции, которая питает всех потребителей объекта через общий трубопровод хладоносителя и циркуляционные насосы. Локальная схема дает каждой точке разбора собственную машину, и сети переноса в ней нет вовсе. Выбор между двумя вариантами делают на стадии концепции, потому что он определяет и место под оборудование, и бюджет обвязки.
| Признак | Централизованное | Локальное |
|---|---|---|
| Источник холода | станция из нескольких агрегатов | своя машина у каждой точки разбора |
| Резервирование | общее, агрегаты подхватывают друг друга | нужно закладывать на каждой точке |
| Размещение | машинное отделение, фасад свободен | наружные блоки по стенам и кровле |
| Обслуживание | одна точка выезда | выезд к каждому аппарату |
| Расширение | добавляют агрегат в станцию | ставят новую машину |
| Уровень шума | сосредоточен в одной зоне | распределен по всему периметру здания |
Там, где пики нагрузки не совпадают по времени, выигрывает центральное холодоснабжение. Кухня ресторана в торговом центре греется в обед, витрины супермаркета работают ровно, приточные установки нагружены днем. Суммарная мощность станции получается заметно меньше суммы мощностей отдельных машин, и на этом строится вся экономика решения. Экономят на железе, а не на комфорте. Как устроена такая станция, показано в материале про холодильную централь.
При двух-трех объектах охлаждения, разнесенных по территории, локальная схема остается разумной. Тянуть изолированный трубопровод через всю территорию ради одной камеры дороже, чем поставить рядом с ней компрессорно-конденсаторный блок.
Комфортное и технологическое холодоснабжение
По назначению деление важнее, чем по числу источников. Комфортное холодоснабжение работает на людей. Офис, торговый зал, административная часть цеха. Уставка около плюс двадцати двух, допуск широкий, ночью систему можно приглушить. Технологическое обслуживает процесс. Продукт, реактор, литьевую машину, серверный зал. Уставку задает регламент производства, допуск узкий, график круглосуточный.
Комфортная ветка прощает получасовой перерыв. Технологическая не прощает и пяти минут: у продукта нет опции подождать.
Из этой разницы вырастают требования к резервированию, к автоматике и к сервису. Комфортная система переживет отказ одного агрегата с потерей комфорта. Технологическая при том же отказе останавливает выпуск, поэтому в ней закладывают запасную машину, аварийное питание и диспетчеризацию. Поддержание определенных температурных условий для технологических процессов и есть та задача, ради которой строят отдельную ветку. Отраслевой пример разобран в статье про холодоснабжение пищевого производства.
Хладагент, хладоноситель и теплоноситель: в чем разница
Два первых слова похожи, а вещества делают разное. Хладагент ходит внутри холодильной машины и меняет фазу. Хладоноситель ходит между машиной и точками разбора и фазу не меняет: он нагревается и остывает, перенося тепло теплоемкостью. По этой роли он полное зеркало теплоносителя в отоплении, только движется в обратную сторону.
| Признак | Хладагент | Хладоноситель |
|---|---|---|
| Где работает | замкнутая цепочка аппаратов машины | трубопровод между машиной и точками разбора |
| Меняет фазу | да, кипит и конденсируется | нет |
| Чем бывает | R134a, R448A, R449A, аммиак R717, диоксид углерода R744 | вода, пропиленгликоль, этиленгликоль |
| Чем переносит тепло | скрытой теплотой парообразования | теплоемкостью |
| Кто с ним контактирует | сервисная служба | эксплуатация объекта |
К озоноразрушающим веществам относится часть хладагентов, и в Казахстане их оборот идет по квотам. Приказ Министра экологии и природных ресурсов РК от 1 июля 2024 года № 150 установил лимит потребления 4,5 тонны на 2024 год и ноль на 2025-й. Работающую машину на R22 это не останавливает: запрета на эксплуатацию в документах нет. Но дозаправить ее исходным веществом становится нечем, и это меняет разговор при любой утечке.
При этом Кигалийская поправка Казахстаном не ратифицирована, поэтому графика сокращения гидрофторуглеродов вроде R134a в стране сейчас нет. Подробный разбор веществ и их свойств — в материале хладагент: что это такое.
Где применяется холодоснабжение: отрасли и температуры охлаждения
Холодоснабжение применяется везде, где температура среды должна быть ниже наружной дольше нескольких часов подряд. Отрасль задает температурный уровень, а он тянет за собой все остальное. Тип машины, хладагент, схему сброса тепла и состав холодильного оборудования.
| Отрасль | Что охлаждают | Порядок температур |
|---|---|---|
| Пищевое производство и розлив напитков | сусло, сиропы, камеры хранения | от плюс двух до минус двадцати пяти |
| Мясопереработка, склады заморозки | камеры шоковой обработки и хранения | минус восемнадцать и ниже |
| Центры обработки данных | воздух машинного зала | вода около плюс двенадцати |
| Медицина | контур охлаждения томографа | вода около плюс семи |
| Машиностроение, литье, станки | масло и вода в системе охлаждения оборудования | от плюс десяти до плюс двадцати пяти |
| Розничная торговля | витрины и шкафы с выносным холодом | от нуля до плюс восьми |
| Офисы и торговые центры | фанкойлы, приточные установки | вода плюс семь на подаче |
На одном объекте обычно сходится несколько уровней. На заводе напитков рядом работают гликолевая ветка на минус четыре, водяная на плюс семь для приточных установок и морозильная камера на минус двадцать. Разводить их по отдельным машинам или собирать на одной станции решает проект, а не вкус. И здесь же вылезает частая ошибка: агрегат производительностью 300 киловатт при плюс семи на выходе и агрегат на те же 300 киловатт при минус тридцати — это разные машины, разная цена и разное потребление.
Проектирование, расчет и обслуживание систем холодоснабжения: кто это делает
Вопросами проектирования и эксплуатации занимается специализированная инженерная организация, а не служба эксплуатации здания. Причина не в сложности монтажа, а в требованиях, которые сходятся на одном объекте. Их три группы. Промышленная безопасность, экологическое законодательство и метрология. Ниже то, что регулирует холодильную установку в Казахстане.
- Учет в органе промбезопасности. Сосуды холодильных установок и холодильных блоков в составе технологических установок на учет не ставятся: приказ Министра по инвестициям и развитию РК от 30 декабря 2014 года № 358, пункт 244, подпункт 3. Освобождение касается регистрации, а не требований самих Правил, и путают эти вещи постоянно.
- Разрешение на работы с озоноразрушающими веществами. Статья 309 Экологического кодекса РК требует разрешения, а не лицензии; срок действия три года, заявление подается через egov.kz. Лицензия нужна только на ввоз и вывоз со странами вне ЕАЭС.
- Запрет на выброс. Стравить фреон в атмосферу при демонтаже нельзя: статья 311 допускает только технологические потери в объемах проектной документации. Вещество извлекают и собирают до вывода оборудования из эксплуатации.
- Ежегодная отчетность. Юридические лица и ИП, у которых на балансе есть оборудование с озоноразрушающими веществами, ежегодно на 1 января сдают отчеты в государственный кадастр по статье 310 того же кодекса.
- Энергетическое обследование. Потребители от 1500 тонн условного топлива в год входят в Государственный энергетический реестр и проходят энергоаудит не реже одного раза в пять лет по Закону РК от 13 января 2012 года № 541-IV. Холодильная станция крупного производства попадает в этот периметр одной из первых.
С 1996 года мы ведем такие системы целиком, от обследования объекта до сервиса. В работу входят проектирование систем холодоснабжения, поставка холодильного оборудования, монтаж и пусконаладочные работы систем холодоснабжения. В штате больше 60 человек, собственная производственная база занимает 5000 м². Сервисные центры работают по всему Казахстану.
Расчет теплопритоков и подбор агрегатов закрывает услуга расчет и проектирование холодильных установок, регламентные работы и ремонт — обслуживание холодильных установок. Диспетчеризация и автоматическое управление режимом вынесены в материал про автоматизацию холодоснабжения.
Частые вопросы про холод и холодоснабжение
Ниже собраны вопросы, которые чаще всего задают на первой встрече по объекту. Ответы короткие и общие: под конкретное здание или линию их уточняют после обследования, потому что подбор мощности и схемы — сложная инженерная задача, а не выбор позиции по каталогу.
Холодоснабжение и кондиционирование — это одно и то же?
Нет. Холодоснабжение вырабатывает холод и доставляет его по трубопроводам, а в системах кондиционирования воздуха этот холод потребляется наравне с технологическим оборудованием и камерами. На небольшом объекте обе задачи закрывает один кондиционер, и разница стирается. На заводе или в бизнес-центре работают разные ветки с разными температурами и разными требованиями к надежности.
Из чего состоит система холодоснабжения?
Из четырех групп компонентов системы: холодильная машина или станция, сеть переноса с насосами и трубопроводами, потребители холода, средства контроля и управления. Отдельно стоит узел сброса тепла. Это воздушный конденсатор, сухой охладитель или градирня. Отказ любой группы выглядит на объекте одинаково, точка разбора недополучает мощность, поэтому диагностику ведут по узлам.
Что такое централизованное холодоснабжение?
Схема, в которой одна станция отвечает за обеспечение холодом всех потребителей объекта через общий трубопровод хладоносителя. Она дает общее резервирование, одну точку обслуживания и меньшую суммарную мощность за счет несовпадения пиков нагрузки. Условие одно: температурные графики разных потребителей сводят еще на стадии проекта, иначе станция будет работать на самый холодный из них.
Нужно ли ставить холодильную установку на учет в органе промышленной безопасности?
Сосуды холодильных установок и холодильных блоков в составе технологических установок постановке на учет не подлежат, прямо сказано в пункте 244 приказа № 358. При этом требования Правил обеспечения промышленной безопасности к таким сосудам продолжают действовать в полном объеме, а аммиачные установки дополнительно попадают под правила для объектов химической отрасли.
Можно ли перевести старую установку с R22 на другой хладагент?
Иногда можно, но не заменой одного баллона другим. Меняются масло, уставки автоматики, часто расширительный клапан и уплотнения, а холодопроизводительность после перевода отличается от паспортной. Извлеченный R22 нельзя стравливать: его собирают и передают на утилизацию. Решение принимают после осмотра машины и замера режима, а не по марке компрессора.
