Промышленное холодоснабжение — это инженерный контур, который отбирает тепло у продукта, оборудования или помещения и сбрасывает его наружу. Ниже разобраны устройство, три схемы, подбор мощности и рабочего тела, расходы в эксплуатации. Готовых смет здесь нет: их считают по объекту после обследования.
Что такое промышленное холодоснабжение и принцип работы систем охлаждения
Промышленный холод обслуживает технологический процесс, а не самочувствие персонала. Температурный уровень задает процесс: пивоварне нужен минус 4 на гликоле, камере шоковой обработки минус 35, серверной хватит плюс 12. И работает такая установка круглый год, январь включительно. Остановка на зиму означает остановку выпуска.
Принцип работы одинаков для любой отрасли. Компрессор сжимает пар хладагента, конденсатор отдает тепло наружу, вентиль дросселирует жидкость, испаритель забирает тепло у среды. Установки различаются температурами на концах холодильного цикла и способом доставки к потребителю: охлаждение технологического оборудования и камера заморозки строятся по-разному.
На заводе холод для процесса и кондиционирование часто питаются от общей станции. Где проходит граница между двумя задачами, разобрано в статье кондиционирование воздуха и холодоснабжение.
Из чего состоит система холодоснабжения предприятия: компрессор, конденсатор, потребители

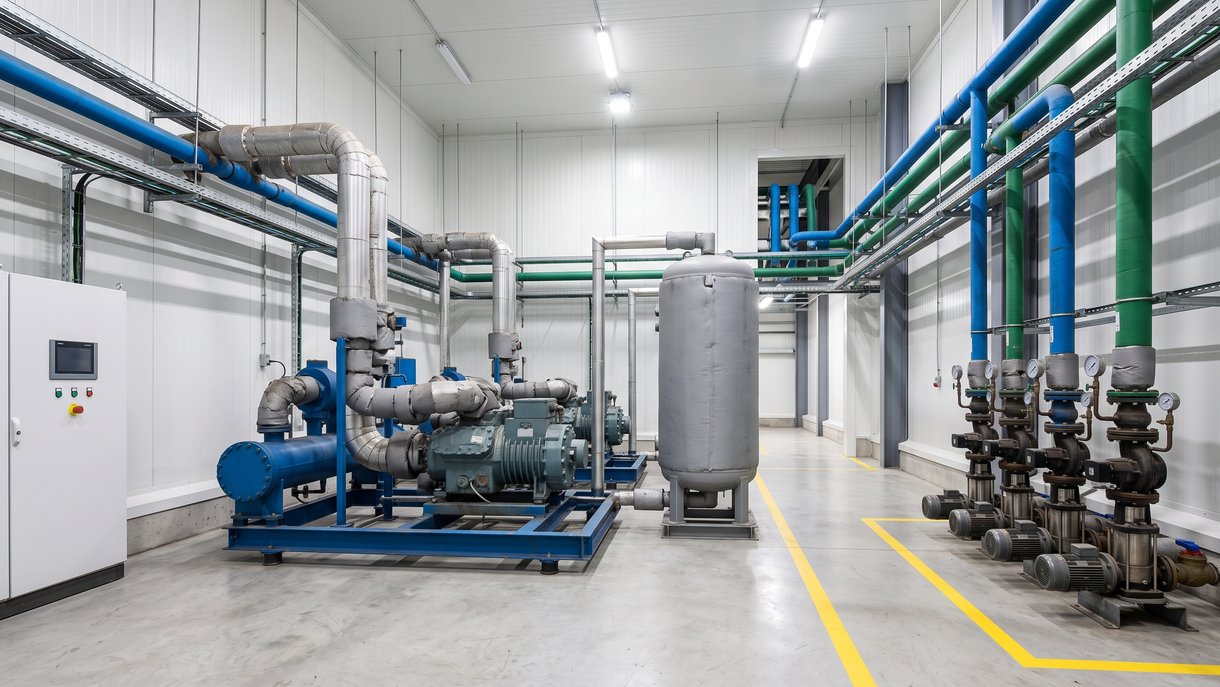

В системе холодоснабжения предприятия четыре части — холодильная машина, сеть переноса, потребители и средства контроля и управления. Отказ любой из них выглядит на объекте одинаково, недобором мощности у потребителя, поэтому диагностику ведут по узлам, а не по симптому.
| Узел | Что делает | Исполнение |
|---|---|---|
| Холодильная машина | производит холод | ККБ, агрегат на спиральном или поршневом компрессоре |
| Сеть переноса | доставляет мощность потребителям | насосная группа, бак-аккумулятор, трубопроводы в изоляции |
| Потребители | отдают тепло | воздухоохладители камер, пластинчатые аппараты линий, фанкойлы |
| Сброс тепла | отводит его наружу | воздушный конденсатор, сухой охладитель, градирня |
| Автоматика | держит режим | контроллеры, датчики, частотные преобразователи, диспетчеризация |
С 1996 года мы проектируем и собираем такие инженерные системы. В штате больше 60 человек, собственная производственная база — 5000 м². Работали на пищевых производствах и площадках розлива напитков. Отдельно ведем холод для серверных и логистических комплексов. Расчет и проектирование холодильных установок начинается с обследования.
Три схемы холодоснабжения промышленных объектов
От схемы зависят заправка хладагентом, инерция и стоимость обвязки, поэтому выбирают ее до подбора марок оборудования. Схем три: непосредственное охлаждение, промежуточный хладоноситель и каскад. Комбинации на одном заводе встречаются постоянно, промежуточных вариантов не бывает.
При непосредственном охлаждении хладагент кипит прямо в аппарате потребителя. Перепад температур минимальный, эффективность выше. Плата за это — длинные трассы по цеху и большая заправка, при которой одна утечка останавливает ветку целиком.
Промежуточный хладоноситель эту связь разрывает. Машина готовит гликоль в компактном объеме, а по производственным помещениям идет безопасная жидкость. Каскад собирают там, где одной ступени мало: верхняя ветвь конденсирует нижнюю, нижняя выдает низкотемпературный режим на диоксиде углерода.
| Признак | Прямое кипение | Хладоноситель | Каскад |
|---|---|---|---|
| Температура у потребителя | до −40 | +12…−12 | −50 и ниже |
| Заправка | большая | малая | разнесена по ступеням |
| Инерция | низкая | высокая, бак сглаживает пики | средняя |
| Где применяют | камеры, отдельные аппараты | пищевые линии, ЦОД, пивоварни | склады глубокой заморозки |
По КПД схема с хладоносителем проигрывает прямому кипению, зато выигрывает в эксплуатации — авария в гликолевой ветке не останавливает технологическую линию.
Холодильное оборудование и холодильные агрегаты для производственных линий
К холодильному оборудованию производства относят машины, которые производят холод, и аппараты, которые его передают. Что именно встанет на объект, решают температурный уровень и выбранная схема, а не мощность как таковая. Одни и те же 300 кВт при разных температурах кипения дают разные компоновки.
- Чиллеры. Мини-машины 14–46 кВт закрывают лаборатории и серверные, воздухоохлаждаемые 112–600 кВт средние производства, диапазон 200–1800 кВт центральную станцию.
- Компрессорно-конденсаторные блоки и холодильные агрегаты на винтовых, спиральных и поршневых машинах.
- Морозильные и холодильные камеры из сэндвич-панелей с холодильными дверями.
- Теплообменное оборудование: воздухоохладители, пластинчатые аппараты, сухие охладители.
- Насосные группы, баки-аккумуляторы и запорно-регулирующая арматура.
- Щиты и контроллеры с выводом параметров на диспетчерский пункт.
Под выбранную схему поставка оборудования промышленного холодоснабжения идет из каталога, где параметры указаны по каждой позиции. Разбор по типам машин — в материале виды холодильного оборудования.
Подбор оборудования и расчет холодопроизводительности
Мощность считают по сумме теплопритоков, а не по площади цеха. Источников пять: продукт с его теплоемкостью и скрытой теплотой фазового перехода, теплопередача через ограждения, оборудование внутри объема, воздухообмен через двери и приток, персонал. Пропущенный источник смещает результат на десятки процентов.
Дальше нагрузку раскладывают во времени. Пик и среднее за сутки различаются в разы. У камеры с суточной приемкой пик держится два часа. Машина, подобранная на пик, простаивает остальные двадцать два, а бак-аккумулятор копит запас в провалах и отдает его в час приемки.
Методику по шагам мы разобрали в статье как рассчитать холодопроизводительность. Расчет под конкретный процесс закрывает услуга охлаждение производственного оборудования.
Хладагенты и хладоносители под температурный режим
По температуре процесса, требованиям пищевой безопасности и парниковому потенциалу выбирают рабочее тело. Хладоноситель подбирают по температуре замерзания с запасом и по вязкости: густой раствор заставляет насос потреблять лишнее, и экономия на антифризе оборачивается счетом за электроэнергию.
| Рабочее тело | Диапазон | Особенности | Где применяют |
|---|---|---|---|
| Аммиак R717 | до −45 | эффективен, токсичен, нужен газоанализ | крупные установки, мясопереработка |
| Диоксид углерода R744 | до −50 | высокие давления, безопасен для продукта | нижняя ступень каскада |
| R134a, R448A, R449A | +12…−40 | простой монтаж, ограничения по потенциалу | чиллеры, системы кондиционирования |
| Вода | до +5 | дешева, безопасна | контуры станков и литьевых машин |
| Пропиленгликоль 30–40 % | до −20 | нетоксичен, вязкость растет на холоде | пищевые линии, пивоварни |
| Этиленгликоль 30–40 % | до −24 | токсичен, текучее пропиленового | сети без контакта с продуктом |
Концентрация раствора не свободный параметр. Рабочее правило: температура замерзания на 7–8 градусов ниже температуры кипения в испарителе. Аммиачные установки живут по своим правилам, они разобраны в материале аммиачная холодильная установка; выбор между водой и антифризом — отдельно.
Энергопотребление и эффективность холодильных систем
Главный рычаг — температура конденсации. Снижение на один градус дает порядка двух-трех процентов по потреблению, поэтому заросший пухом теплообменник обходится дороже регулярной мойки. Надежный сброс тепла окупается быстрее прочих мер. Начинать экономить стоит отсюда.
Второй источник потерь — частичная нагрузка. Сезонный показатель ESEER не зря считают по четырем точкам, от 100 до 25 % загрузки: на паспортную мощность установка выходит считаные дни в году. Одноступенчатая машина на неполной нагрузке работает циклами. Каждый пуск стоит ресурса. Лечится ступенчатой компоновкой, инверторным приводом и плавающей уставкой по наружной температуре.
Третий — тепло, которое просто выбрасывается наружу, хотя его можно забрать на горячее водоснабжение: рекуперация и интеграция с отоплением здания. Зимой добавляется фрикулинг, когда мощность снимается без компрессоров.
Проектирование систем холодоснабжения технологических линий, поставка и монтаж
Для пивоварни и для центра обработки данных порядок работ одинаков, меняется только глубина каждого шага. На крупных промышленных предприятиях к нему добавляются резервирование мощности и увязка с системами вентиляции, иначе цех получит холод, но не получит воздухообмена.
- Обследование. Замер нагрузок, температурные графики, точки подключения, место под машинное отделение.
- Техническое задание. Температурные уровни, режим работы, требования к резервированию.
- Проектирование. Теплопритоки, схема, подбор оборудования, гидравлика, электрическая часть.
- Поставка машин, арматуры и комплектующих.
- Монтажные работы. Агрегаты, трассы, изоляция, электромонтаж.
- Пусконаладочные работы. Вакуумирование, заправка, настройка перегрева, балансировка.
- Сервисное сопровождение и регламентное обслуживание.
На стоимость влияет прежде всего температурный уровень: киловатт при минус 35 дороже, чем при плюс 7, потому что компрессор потребляет больше и требует другой компоновки. Дальше идут схема, резервирование, длина трасс и объем автоматики. Оборудование редко занимает больше половины сметы.
В эксплуатации следят за перегревом и переохлаждением, давлениями, чистотой аппаратов, концентрацией гликоля и герметичностью. Эти работы закрывают обслуживание холодильных установок, монтаж холодильного оборудования и автоматизация.
Частые вопросы о холоде на производстве
Что относится к промышленному холодильному оборудованию? Машины, производящие холод, и аппараты, передающие его потребителю: чиллеры, компрессорно-конденсаторные блоки, холодильные станции, воздухоохладители, пластинчатые аппараты, сухие охладители, а также камеры из сэндвич-панелей. Сюда же относят щиты, датчики и контроллеры.
В чем разница между промышленным и коммерческим холодоснабжением? Масштабом и режимом. Коммерческое оборудование обслуживает торговый зал: витрины, шкафы, небольшие камеры, работа посменно. Промышленные системы холодоснабжения питают процесс круглосуточно, рассчитываются под график конкретного производства и собираются из отдельных узлов, а не покупаются моноблоком.
Возможно ли обеспечить холодом целое здание? Да, это задача центрального холодоснабжения: одна станция питает потребителей цеха, фанкойлы административной части и приточные установки. Схема экономит место и упрощает сервис. Условие одно: свести температурные графики разных потребителей еще на этапе проекта.
Почему обмерзает компрессор установки охлаждения жидкости? Чаще всего обмерзание корпуса означает возврат жидкости. Испаритель не успевает выпарить заправку. Причины — грязный воздухоохладитель или остановленный вентилятор, разрегулированный вентиль, избыточная заправка, отказ оттайки. Работа в таком режиме разрушает клапаны, поэтому машину останавливают и вызывают сервис.
Планируете новый объект или уперлись в мощность существующего — начните с обследования и расчета теплопритоков. Мы считаем их под конкретный процесс, а сервисные центры ТОО «Комбитехноцентр» работают по всему Казахстану.
