Автоматизация холодоснабжения — это приборы и программы, которые держат температуру и давление в заданных границах без оператора и останавливают холодильную машину раньше, чем она успевает сломаться. Разговор о ней обычно сводится к щиту с контроллером. На деле уровней три, и основной эффект дает не сам щит, а логика, по которой он меняет рабочие параметры установки в течение суток.
Что такое автоматизация холодоснабжения и что она делает с установкой
Автоматизация холодоснабжения передает управление контуром приборам, которые сами измеряют параметры, сравнивают их с уставками и воздействуют на компрессор, вентиляторы конденсатора, насос и клапан. Оператору остается наблюдение и решения по нештатным ситуациям. Автоматический режим отличается от релейного не количеством железа, а тем, что уставки в нем плавают вслед за нагрузкой и погодой.
На частичной нагрузке разница видна сразу. Установку подбирают по пиковому теплопритоку, а большую часть года она работает вполсилы. Жесткая настройка заставляет ее в этом режиме гонять компрессор пусками, держать избыточное давление конденсации и переохлаждать теплоноситель. Каждый лишний градус оплачивается электроэнергией. Обратная связь убирает эти потери, не меняя ни одного агрегата.
Сама работа по переводу контура на такое управление — отдельная услуга: автоматизация холодильных установок. Ниже разобрано ее устройство, чтобы на переговорах с подрядчиком было понятно, за что идет счет.
Из чего состоит система автоматизации холодильного оборудования
В любом проекте система автоматизации собирается из трех слоев. Нижний — приборы на трубопроводах и агрегатах. Средний уровень несет логику, верхний отвечает за диспетчеризацию: экраны, журналы, оповещения. Каждый следующий слой бесполезен без предыдущего, поэтому проектирование идет снизу вверх.
| Уровень | Что стоит на объекте | Что делает |
|---|---|---|
| Полевой | датчики температуры и давления, реле, электронные расширительные клапаны, преобразователи частоты, приводы | измеряет и исполняет команды |

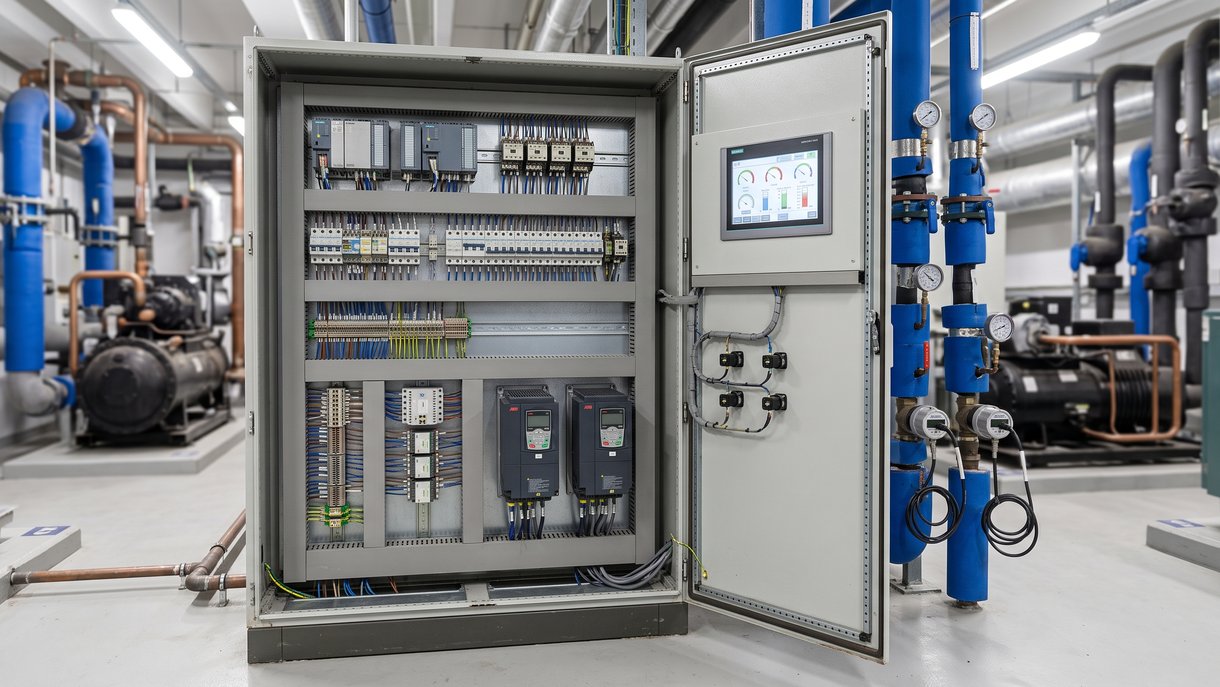

| Управляющий | контроллеры холодильных машин, свободно программируемые модули, щит автоматики | сравнивает с уставками, считает алгоритм, ведет защиты |
| Диспетчерский | АСУ, панели оператора, серверы с архивом, каналы связи | показывает картину целиком, хранит историю, шлет тревоги |
Потолок всей системы задает нижний слой. И контроллер не отрегулирует то, что не измерено: без датчика температуры на выходе испарителя алгоритм плавающего перегрева не запустится. Поэтому автоматизация холодильного оборудования начинается с ревизии обвязки, а не с покупки панели.
С остальными инженерными системами здания холод стыкует верхний слой: чиллер, вентиляция и увлажнение работают по одному расписанию, а не спорят друг с другом. Как устроена стыковка, разобрано отдельно: как подключить чиллер к системе управления.
На чем автоматизация холодоснабжения экономит электроэнергию
Набирается экономия из трех независимых источников, и все три относятся к режимам, а не к железу. Оборудование остается прежним, меняется способ, которым оно реагирует на теплоприток и наружную температуру. Цифры ниже взяты из опубликованных замеров на конкретных объектах и приведены с условиями: разброс между площадками доходит до нескольких раз, поэтому чужой процент без обследования не переносят.
Плавающее давление конденсации
Круглый год классическая схема держит давление конденсации постоянным, потому что от него зависит работа механического терморегулирующего вентиля. Зимой это означает, что вентиляторы конденсатора искусственно придушены, а машина жмет против давления, которого на улице нет. Автоматика снимает ограничение: температура конденсации опускается вслед за наружной, перепад падает.
Каждый градус снижения температуры конденсации поставщики регулирующей аппаратуры оценивают в 2–3% потребления. На американском супермаркете такой алгоритм на 103 л. с. установленной мощности дал 23% за отопительный период: 1623 кВт·ч в сутки до перенастройки и 1245 после, замер шел 105 суток до и 233 после. Эффект сезонный. Зимой он максимальный, летом близок к нулю. Смежные приемы собраны в статье как снизить затраты на охлаждение.
Электронные ТРВ вместо механических
Механический вентиль держит перегрев с запасом, иначе на переходных режимах в тракт всасывания пойдет жидкий хладагент. Но платой становится потерянная площадь испарителя. Электронный клапан ищет минимальный устойчивый перегрев, держится у этой границы и реагирует за секунды. В рабочем диапазоне это 8–12%.
На дата-центре в Италии CAREL опубликовала такой замер: восемь прецизионных кондиционеров на R22 общей мощностью 120 кВт, замена механических вентилей на электронные снизила потребление на 28%, около 6000 евро в год. Но выросла эта цифра из круглосуточной ровной нагрузки. На складе с сезонным завозом она будет скромнее. Как настраивается сам узел, показано здесь: как правильно настроить ТРВ.
Частотное регулирование компрессоров и насосов контура охлаждения
Без регулирования привод умеет два состояния, работу и стоп. Между ними он проходит пусковой ток, а холодильная машина каждый раз заново выходит на режим. Преобразователь частоты позволяет регулировать производительность плавно и удерживать температуру без качелей.
В испытаниях морозильного шкафа компрессор переменной производительности показал 41% экономии против высокоэффективного нерегулируемого аналога. На насосах эффект другого происхождения: расход падает вместе с нагрузкой, а мощность на валу быстрее расхода. Заодно исчезают гидроудары, и срок службы уплотнений растет.
Аварийные защиты и протоколирование рабочих параметров
Не пустить установку в аварию — вторая работа автоматики. Защита срабатывает по уставке, останавливает агрегат и пишет причину в журнал. Без журнала разбор сводится к версиям, потому что через сутки никто не помнит, что было с давлением всасывания в три часа ночи.
Стандартный набор защит:
- по высокому и низкому давлению, с блокировкой повторного пуска;
- по перегреву обмотки и току компрессора;
- по расходу и температуре теплоносителя;
- по уровню жидкого хладагента и утечке в машинном отделении;
- по частоте пусков за час, самая недооцененная из всех.
За счет протоколирования технологических параметров обслуживание становится работой по фактам. Медленный рост перепада на конденсаторе означает загрязнение, ползущий вниз перегрев — проблему с заправкой. Обе картины видны в архиве за месяц до того, как поломка остановит производственный процесс. На изношенном контуре тот же архив становится основанием для расчета: модернизация холодильных установок начинается с истории замеров, а не с каталога.
Мониторинг и удаленный доступ: диспетчеризация холодильных камер
На один экран диспетчеризация выводит все камеры и машинные отделения, а тревоги рассылает на телефон дежурного. Мониторинг температуры в камерах хранения закрывает и вопрос с продукцией: график по каждой камере предъявляется проверяющим вместе с журналом отклонений.
Меняется и сервис. Инженер видит рабочие параметры до выезда и приезжает с нужным узлом, а часть сбоев снимается перенастройкой уставок вообще без выезда. Тот же принцип работает в климатических системах, там это автоматизация систем кондиционирования воздуха: логика и каналы связи у них общие.
Полезен не сбор данных, а реакция на них. Архив, который никто не открывает, стоит ровно столько же, сколько его отсутствие.
Автоматизация систем холодоснабжения на действующем объекте: порядок работ
Действующее производство останавливать не требуется: приборы ставятся по контурам, а переключение занимает часы, а не смены. Работы идут в шесть этапов, и каждый следующий опирается на результат предыдущего. Пропуск любого из них выясняется на пусконаладке, когда переделка стоит дороже всего.
- Обследование: состав агрегатов, схема, что уже измеряется, где стоят приборы и в каком они состоянии.
- Техническое задание: перечень регулируемых контуров, требования к защитам, глубина архива, кто получает тревоги.
- Проектирование и проектная документация: схемы автоматизации, спецификация, кабельные журналы, алгоритмы.
- Подбор оборудования под конкретную холодильную машину и хладагент.
- Монтаж приборов и щита, прокладка трасс, подключение к существующему электрощиту.
- Пусконаладочные работы: настройка уставок по факту, прогон защит, обучение персонала.
Первым пропускают шестой этап. На нем и теряется большая часть эффекта. Установка с заводскими уставками работает так же, как до автоматизации, только дороже. Общая картина контура, куда встраивается такое управление, разобрана в материале промышленное холодоснабжение.
Когда окупается автоматизация холодильных установок
Считают возврат вложений в киловатт-часах, а не в процентах из презентации. Из фактического годового потребления холодильных систем по счетчику вычитают расчетное после перенастройки режимов, разницу переводят в деньги по тарифу площадки. Тарифы в Казахстане утверждаются по регионам и меняются, поэтому берут тариф предприятия на дату обследования.
На скорость возврата влияют четыре вещи: круглосуточность работы, разброс наружных температур в регионе, глубина частичной нагрузки и состояние конденсатора. Объект, который стоит ночью и в выходные, экономит вдвое меньше непрерывного производства при том же оборудовании. Эффективность работы поэтому оценивают на конкретном графике нагрузки, а не по среднему проценту из рекламы.
У крупных потребителей есть и формальный повод. Предприятия с потреблением от 1500 тонн условного топлива в год входят в Государственный энергетический реестр и обязаны проходить энергоаудит не реже одного раза в пять лет, а план мероприятий по его итогам утверждать в течение шести месяцев. Холодоснабжение в таких заключениях попадает в первую тройку по потенциалу, и автоматика закрывает пункт плана без остановки производства.
Частые вопросы
Можно ли автоматизировать старый контур или проще заменить? Автоматизировать. Компрессор и теплообменники служат десятилетиями, устаревает именно управление. Замена оправдана, если контур работает на хладагенте с нулевым лимитом ввоза или теплообменники изношены до потери мощности.
Чем автоматизация отличается от диспетчеризации? Автоматизация управляет оборудованием, верхний уровень показывает и хранит. Нижние два уровня работают без верхнего, обратное невозможно.
Нужен ли проект, если ставится один контроллер на чиллер? Проектная документация нужна при вмешательстве в силовую часть и защиты. Если меняется только логика в пределах штатного контроллера, хватает программы работ и протокола пусконаладки.
Кто обслуживает автоматику после запуска? Подрядчик, который вел монтаж, либо служба предприятия после обучения. Уставки пересматривают при смене продукции, режима или после ремонта контура.
Где заказать диспетчеризацию холодильных камер в Казахстане? У подрядчика, который делает и холод, и автоматику: разделение зон ответственности между поставщиками — главный источник споров при отказах. Мы занимаемся промышленным холодоснабжением с 1996 года и беремся за автоматизацию как на своем оборудовании, так и на смонтированном другими. Расчет готовим после обследования объекта, заявку можно оставить через форму на сайте.
