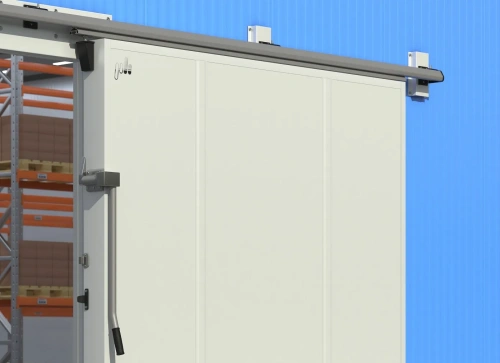

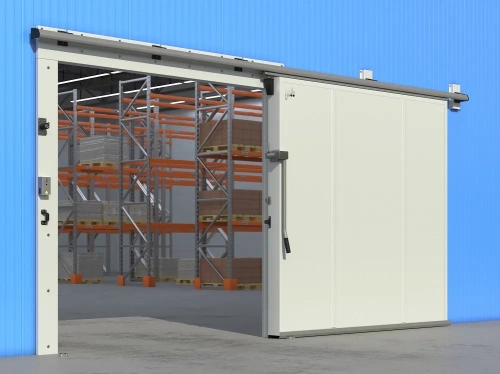

Противопожарные откатные ворота (ОВ П) «ПрофХолода» предназначены для ограждения и теплоизоляции проемов в холодильных помещениях с повышенными требованиями к пожарной безопасности. Предел огнестойкости EI30.
Откатные ворота применяются в средне и низкотемпературных камерах, холодильных складах и помещениях с высокими требованиями к пожарной безопасности.
Вы можете заказать в «ПрофХолоде» откатные холодильные ворота любого цвета и покрытия.
Откатные ворота для склада и холодильной камеры предназначены для эксплуатации при температуре окружающего воздуха от -45°С до +55°С и относительной влажности не более 80%.
Конструкция

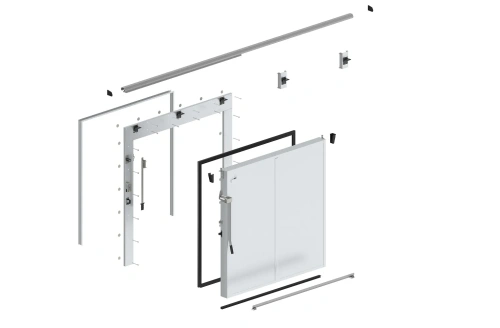

Конструкция откатных противопожарных ворот
Дверное полотно
Полотно ворот состоит из одной или нескольких сэндвич-панелей, соединенных крепежными элементами. Стыки полотен заполняются огнестойкой противопожарной пеной, герметизируются термостойким герметиком и закрываются металлическим нащельником с наружной и внутренней стороны полотна. Для усиления несущей способности ворот и целостности по торцам конструкции устанавливаются металлические швеллеры толщиной 2 мм.
Сэндвич-панели, которые применяются для создания ворот, имеют трехслойную конструкцию:
- стальные оцинкованные окрашенные листы металла или нержавеющей стали толщиной 0,5-0,8 мм
- утеплитель из огнестойкого пенополиизоцианурата PIR. Плотность PIR — 45 кг/м3, теплопроводность — до 0,03 Вт/(м*К)
- огнестойкие материалы
Для герметизации откатных ворот для холодильной камеры и склада применяется двойной контур резинового уплотнителя, а также терморасширяющаяся лента, которая под действием высоких температур, от 150 °С, заполняет зазор между полотном и рамой, препятствуя проникновению огня и дыма в соседнее помещение.
При сборке полотна используются только огнеупорные пены и герметики.
В случае низкотемпературного исполнения рамы ворот снабжаются электронагревательным проводом, ПЭН, для предотвращения примерзания уплотнительного профиля. Все элементы полотна откатных ворот для склада и холодильной камеры выполнены без мостов холода для исключения потерь холода.
В зависимости от степени агрессивности рабочей среды вашего объекта вы можете заказать в «ПрофХолоде» полотно холодильных ворот из разнообразных материалов:
- Оцинкованной стали, окрашенной в любом цвете согласно каталогу цветов RAL
- Оцинкованного металла ZN
- Нержавеющей стали AISI 430 для непищевых продуктов
- Нержавеющей стали AISI 304 для пищевых продуктов
Полотно откатных холодильных ворот для холодильной камеры и склада поставляется в полиэтиленовой пленке толщиной 50 мкм для защиты от мелких повреждений. После монтажа пленка свободно удаляется.
Обращаем ваше внимание, что габаритные размеры металлической рамы зависят от размеров светового проема:
- Ширина рамы = ширина светового проема + 400 мм
- Высота рамы = высота светового проема + 280 мм + высота порога

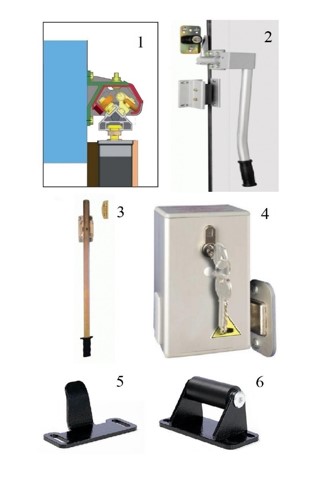

Фурнитура
Откатные ворота для холодильной камеры и склада комплектуются исключительно металлической фурнитурой «тяжелой серии» фирмы Fermod (Франция) и фурнитурой собственного производства «ПрофХолода».

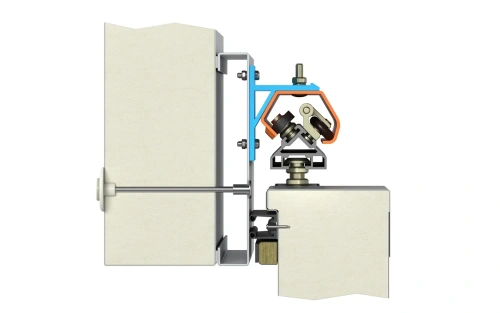

- Направляющая система Fermatic 3500
- Внешняя ручка для открывания 4440 Fermod
- Внутренняя ручка для открывания 4440 Fermod
- Замок для откатных ворот №57 Fermod
- Нижний направляющий захват «ПрофХолод»
- Нижний направляющий упор «ПрофХолод»
Внимание! Для безотказной работы фурнитуры и продления срока эксплуатации ворот необходимо не реже одного раза в две недели проводить ее плановый осмотр на предмет регулировок, затяжки креплений и наличия смазки на трущихся поверхностях.
Комплектность поставки
В стандартное исполнение ворот включены:
- Полотно ворот из оцинкованного металла с полимерным покрытием RAL толщиной не менее 0,5 мм по размерам светового проема.
Диапазон размеров ворот ОВ П (кратно 10 мм)
- Ширина проёма 800 - 3000 мм;
- Высота проёма 1500 - 5000 мм;
- Толщина полотна 150 мм.
- Рама металлическая накладная из листовой холоднокатаной стали толщиной 2 мм, покрашенная порошковой эмалевой краской RAL
- Направляющие
Дополнительные опции
Возможные дополнения к стандартному исполнению:
- Полотно ворот из нержавеющей стали марок AISI 304 или AISI 430
- Металлическая рама из нержавеющей стали толщиной 2 мм марок AISI 304 или AISI 430
- ПЭН для обогрева металлической рамы
- Комплект крепления к сэндвич-панелям, металлоконструкции или кирпичной стене
- Скрытый крепеж
Варианты покрытия:
Оцинкованная сталь
.jpg)
Используется в местах прилегания сэндвич-панелей к стене, для других скрытых плоскостей, которые не вступают в контакт с моющими веществами.
.jpg)
.jpg)
Оцинкованная сталь с полиэфирным покрытием
Более 80% холодильных складов строятся именно с таким металлом, который покрыт полиэфирной краской. Вы можете выбрать нужный вам цвет по шкале RAL.
PVDF или ПВДФ
Сталь со специальным покрытием для сельскохозяйственных зданий. Хорошая стойкость к коррозии, высокая стойкость к ультрафиолетовому излучению: RUV 4, RC 4.
AISI 304
Нержавеющая сталь для цехов мясоперерабатывающих предприятий, убоя, разделки мяса, для холодильных камер хранения фруктов, фармацевтических предприятий.
AISI 430
Нержавеющая сталь для непищевых производств: технологические помещения продуктовых складов, непищевые склады с агрессивной химической обработкой.
Другие покрытия
Вы можете заказать в «ПрофХолоде» любые другие нужные вам покрытия для сэндвич-панелей.

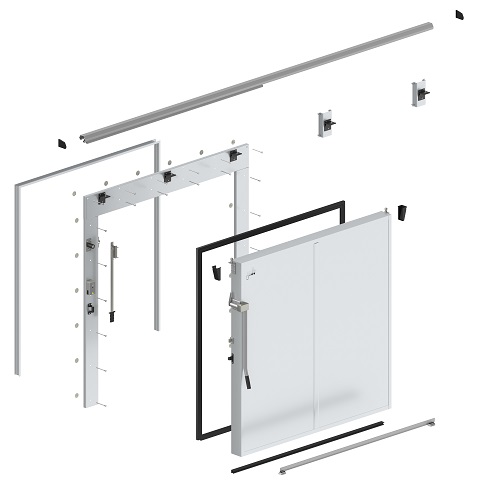

Конструкция откатных противопожарных ворот
Дверное полотно
Полотно ворот состоит из одной или нескольких сэндвич-панелей, соединенных крепежными элементами. Стыки полотен заполняются огнестойкой противопожарной пеной, герметизируются термостойким герметиком и закрываются металлическим нащельником с наружной и внутренней стороны полотна. Для усиления несущей способности ворот и целостности по торцам конструкции устанавливаются металлические швеллеры толщиной 2 мм.
Сэндвич-панели, которые применяются для создания ворот, имеют трехслойную конструкцию:
- стальные оцинкованные окрашенные листы металла или нержавеющей стали толщиной 0,5-0,8 мм
- утеплитель из огнестойкого пенополиизоцианурата PIR. Плотность PIR — 45 кг/м3, теплопроводность — до 0,03 Вт/(м*К)
- огнестойкие материалы
Для герметизации откатных ворот для холодильной камеры и склада применяется двойной контур резинового уплотнителя, а также терморасширяющаяся лента, которая под действием высоких температур, от 150 °С, заполняет зазор между полотном и рамой, препятствуя проникновению огня и дыма в соседнее помещение.
При сборке полотна используются только огнеупорные пены и герметики.
В случае низкотемпературного исполнения рамы ворот снабжаются электронагревательным проводом, ПЭН, для предотвращения примерзания уплотнительного профиля. Все элементы полотна откатных ворот для склада и холодильной камеры выполнены без мостов холода для исключения потерь холода.
В зависимости от степени агрессивности рабочей среды вашего объекта вы можете заказать в «ПрофХолоде» полотно холодильных ворот из разнообразных материалов:
- Оцинкованной стали, окрашенной в любом цвете согласно каталогу цветов RAL
- Оцинкованного металла ZN
- Нержавеющей стали AISI 430 для непищевых продуктов
- Нержавеющей стали AISI 304 для пищевых продуктов
Полотно откатных холодильных ворот для холодильной камеры и склада поставляется в полиэтиленовой пленке толщиной 50 мкм для защиты от мелких повреждений. После монтажа пленка свободно удаляется.
Обращаем ваше внимание, что габаритные размеры металлической рамы зависят от размеров светового проема:
- Ширина рамы = ширина светового проема + 400 мм
- Высота рамы = высота светового проема + 280 мм + высота порога
Фурнитура
Откатные ворота для холодильной камеры и склада комплектуются исключительно металлической фурнитурой «тяжелой серии» фирмы Fermod (Франция) и фурнитурой собственного производства «ПрофХолода».
- Направляющая система Fermatic 3500
- Внешняя ручка для открывания 4440 Fermod
- Внутренняя ручка для открывания 4440 Fermod
- Замок для откатных ворот №57 Fermod
- Нижний направляющий захват «ПрофХолод»
- Нижний направляющий упор «ПрофХолод»
Внимание! Для безотказной работы фурнитуры и продления срока эксплуатации ворот необходимо не реже одного раза в две недели проводить ее плановый осмотр на предмет регулировок, затяжки креплений и наличия смазки на трущихся поверхностях.
Комплектность поставки
В стандартное исполнение ворот включены:
- Полотно ворот из оцинкованного металла с полимерным покрытием RAL толщиной не менее 0,5 мм по размерам светового проема.
Диапазон размеров ворот ОВ П (кратно 10 мм)
- Ширина проёма 800 - 3000 мм;
- Высота проёма 1500 - 5000 мм;
- Толщина полотна 150 мм.
- Рама металлическая накладная из листовой холоднокатаной стали толщиной 2 мм, покрашенная порошковой эмалевой краской RAL
- Направляющие
Дополнительные опции
Возможные дополнения к стандартному исполнению:
- Полотно ворот из нержавеющей стали марок AISI 304 или AISI 430
- Металлическая рама из нержавеющей стали толщиной 2 мм марок AISI 304 или AISI 430
- ПЭН для обогрева металлической рамы
- Комплект крепления к сэндвич-панелям, металлоконструкции или кирпичной стене
- Скрытый крепеж
Преимущества
-
Предел огнестойкости El30
-
Усиленная металлическая фурнитура «тяжелой серии»
-
Любой цвет по каталогу RAL, нержавеющая сталь
и другие покрытия Вы можете заказать в «ПрофХолоде» любое количество дверей любого цвета и покрытия. -
Подходят для проемов до 5 метров в высоту
Сроки производства
Ваши ворота будут готовы за 2 недели с момента оформления заказа.
Для доставки по Москве и Московской области — организуем перевозку за один день с момента готовности заказа.
Для доставки по другим регионам — организуем перевозку за два дня с момента готовности заказа.
Надо привезти продукцию в другую страну? Организуем перевозку за 3-4 дня с момента готовности заказа.
Цена
Виды покрытий, которые используются при производстве противопожарных дверей:
- RAL – оцинкованная сталь с полиэфирным покрытием, цвет по умолчанию RAL 9003, возможно исполнение в других цветах. Для универсального использования. RUV 2, RC 2;
- Zn – ооцинкованная сталь без полиэфирного покрытия. Для универсального использования;
- AISI 304 – нержавеющая сталь для пищевых производств;
- AISI 430 – нержавеющая сталь для непищевых производств.
