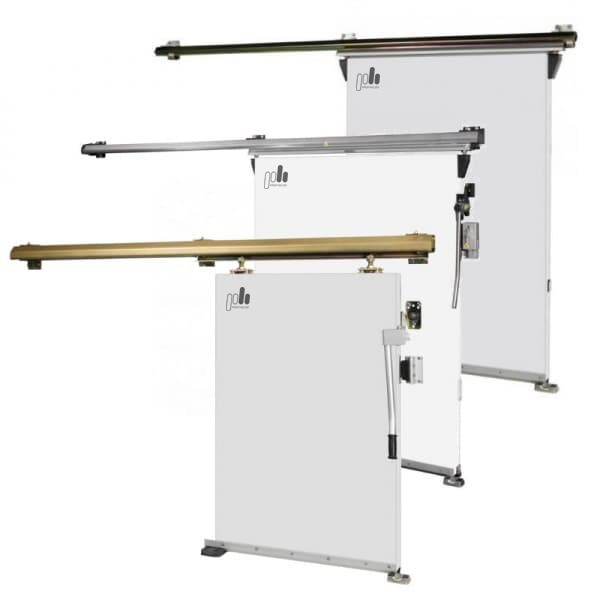

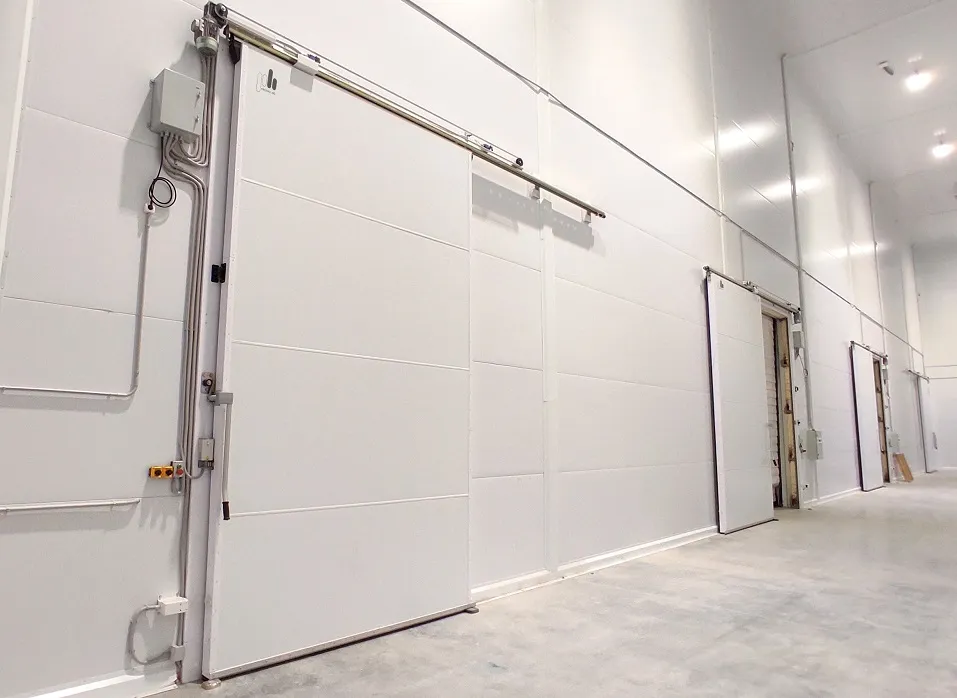

Откатные холодильные двери ОД F комплектуются откатными системами ведущего французского производителя фурнитуры для холодильных дверей «Фермод», Fermod, и предназначены для эксплуатации в помещениях, требующих поддержания заданной температуры: средне- и низкотемпературных холодильных камерах, складах, терминалах.
ОД F «ПрофХолода» удобны в эксплуатации, существенно экономят пространство помещений.
Конструкция
Дверное полотно
Дверное полотно, включая торцы панели, изготовлено из стального листа толщиной 0,5 мм, что (в отличие от торцевых пластиковых профилей) позволяет выдерживать механические удары и нагрузки. В качестве наполнителя используется жесткий пенополиуретан плотностью до 50 кг/м3.
Металлические торцы придают дверям дополнительную стойкость к боковым ударам, неизбежным при эксплуатации.
Учитывая степень агрессивности рабочей среды в помещении, где планируется эксплуатация откатной двери, вы можете pаказать полотно двери из следующих видов металла:
- Оцинкованная сталь, окрашенная полимерной краской белого цвета RAL 9003 или любого другого цвета согласно каталогу цветов RAL, исходя из индивидуального проекта
- Неокрашенная оцинкованная сталь
- Нержавеющая сталь Aisi 430 для непищевых продуктов
- Нержавеющая сталь Aisi 304 для пищевых продуктов
- Пищевая сталь с ламинированным покрытием Food Safe
Технические специалисты «ПрофХолода» бесплатно проконсультируют вас по выбору подходящего металла.
Перед транспортировкой дверное полотно закрывается полиэтиленовой пленкой толщиной 50 мкм, которая защищает покрытие. Пленка свободно удаляется после монтажа.
Уплотнитель
Уплотнители для дверей откатных дверей представляют собой ленточные герметизирующие прокладки из пористой резины EPDM (на основе этиленпропилендиеновых мономеров) с нанесенным слоем липкого армированного клея, защищенного протекторной бумагой. Уплотнитель устанавливается по всеми периметру внутренней стороны полотна.
Дверная рама
Стандартная накладная рама изготавливается из листовой холоднокатаной стали толщиной 2 мм и красится порошковой эмалевой краской в белый цвет (RAL 9003). Так же мы предлагаем возможность изготовления рамы из нержавеющей стали AISI 304 или AISI 430. Монтируется рама к наружной стене дверного проёма с помощью крепёжного набора, который входит в комплект двери.
Размеры металлической рамы зависят от размеров светового проёма:
- Ширина рамы = ширина светового проёма + 300мм;
- Высота рамы = высота светового проёма + 170 (беспороговое исполнение);
- Высота рамы = высота светового проёма + 150 + высота порога (пороговое исполнение).
Фурнитура

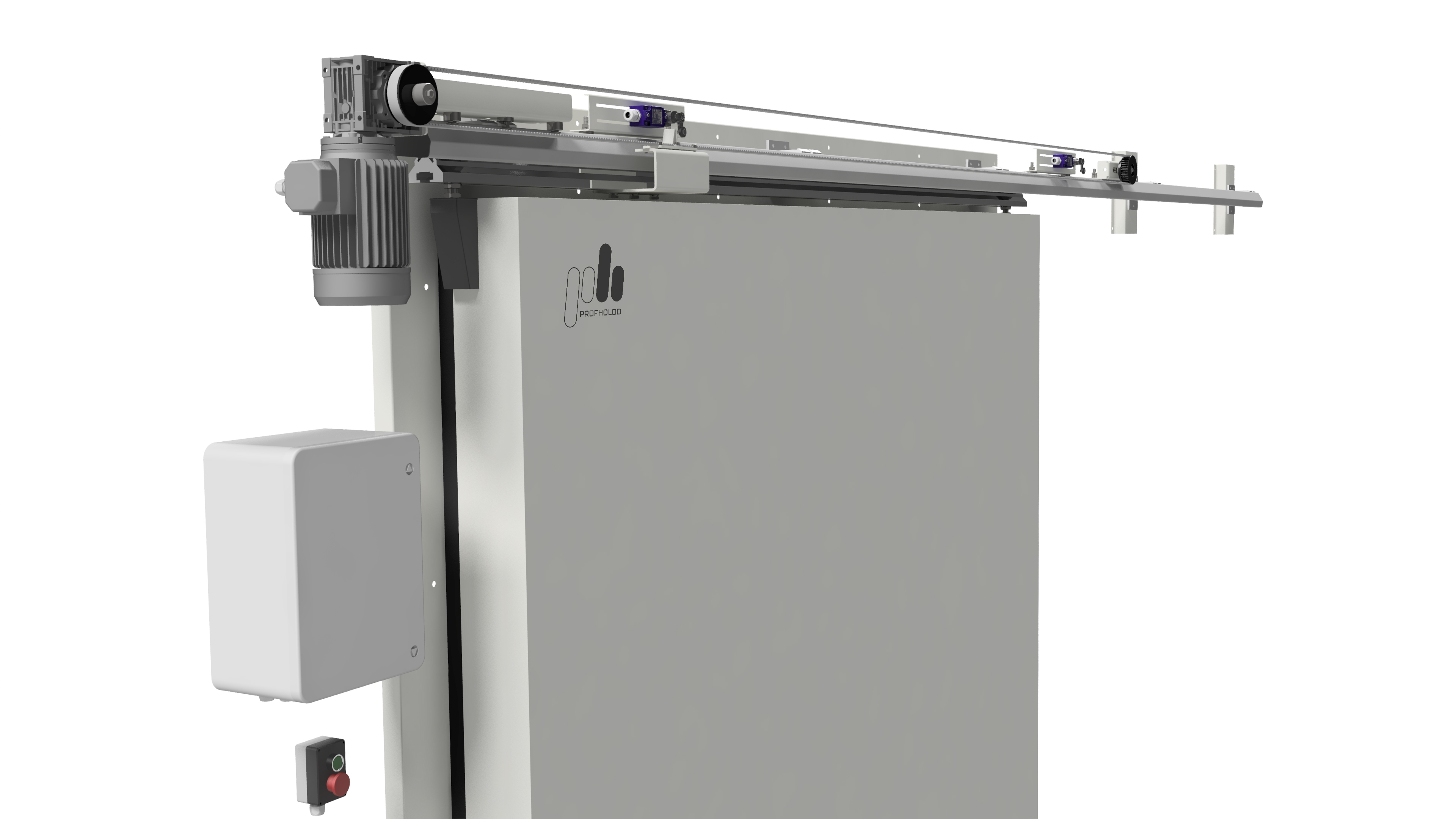

Откатные двери Fermatic комплектуются фурнитурой Fermod (Франция). Возможна установка российского электропривода собственного производства «ПрофХолода».
«ПрофХолод» предлагает два вида направляющих для откатных дверей серии F:

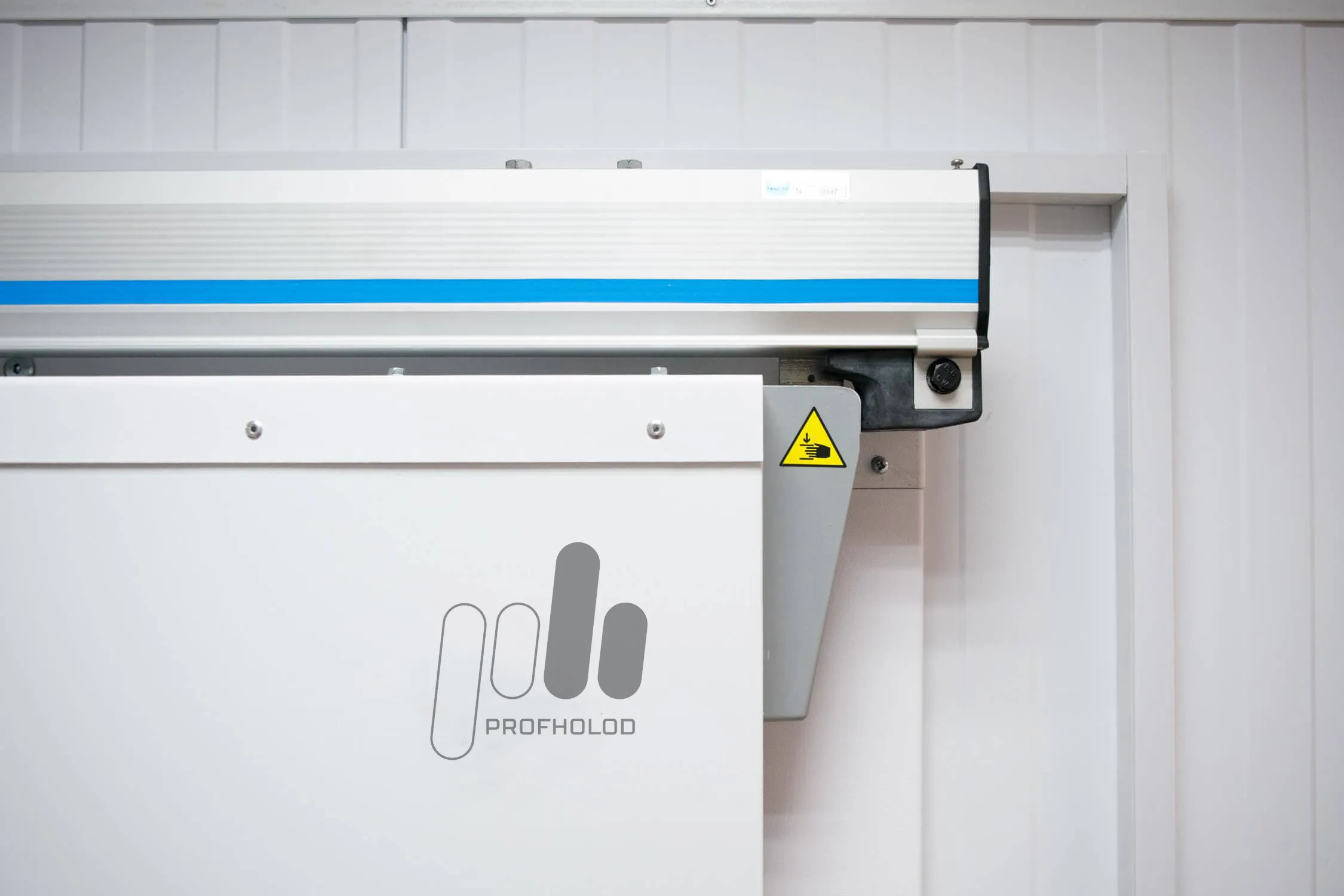

- Откатная система Fermatic 21хх. Применяется на дверях высотой от 2000 мм до 2600 мм и шириной от 2300 до 2500 мм. Это облегченная система с алюминиевой направляющей и двумя роликами для дверей весом до 150 кг.
- Откатная система Fermatic 35xx. Применяется на дверях высотой от 2900 мм до 4700 мм и шириной от 2600 мм до 3100 мм. Это усиленная система направляющих из адонированной стали с четырьмя роликами для дверей весом до 250 кг.

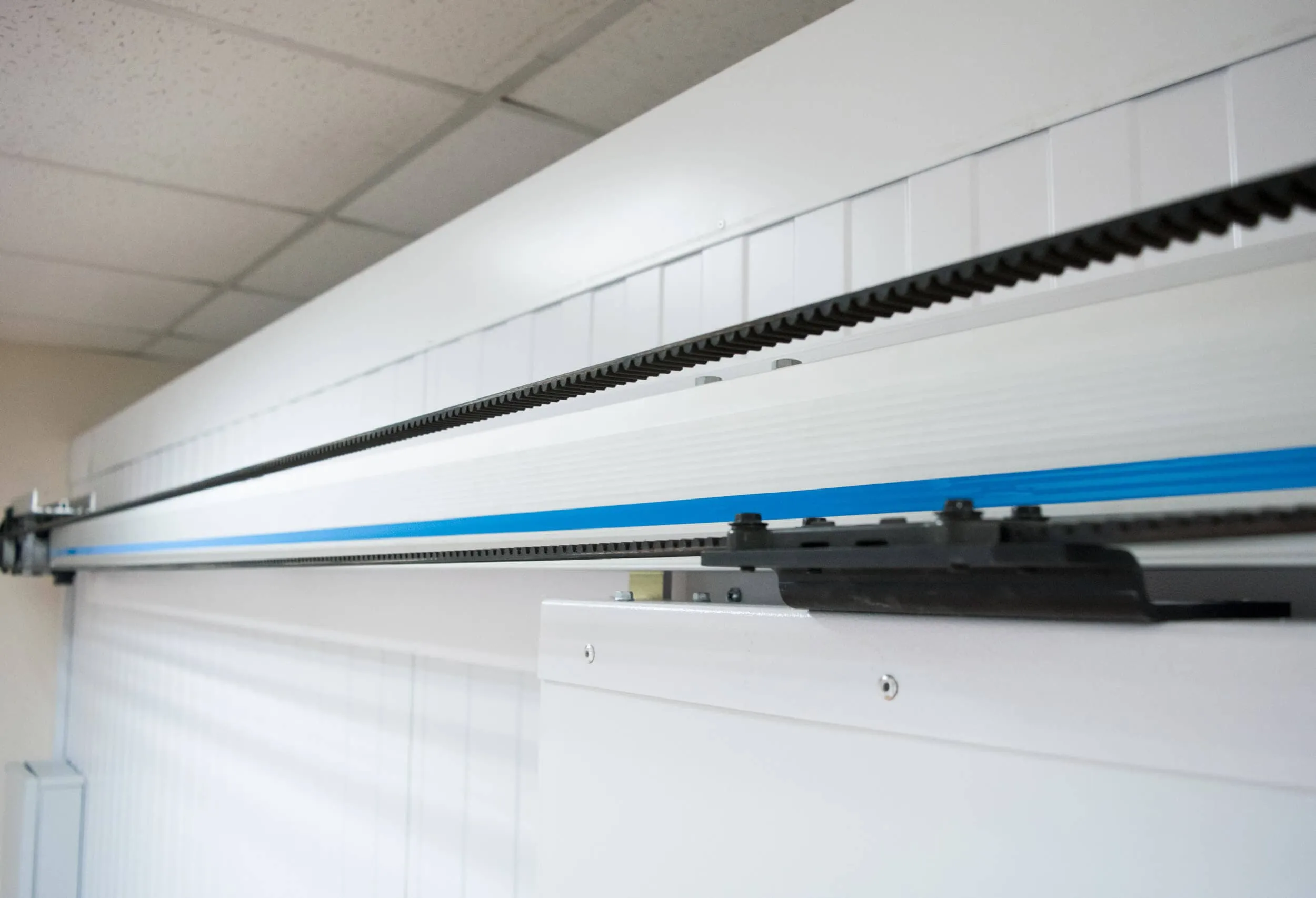

Дизайн направляющих Fermatic 2157 и 3500 выполнен таким образом, чтобы их можно было промывать струей воды. Вода на направляющих не скапливается, поэтому после промывки нет необходимости в дополнительной очистке.
Система фиксации дверного полотна складывается из двух фиксаторов (башмаков), которые устанавливаются на полу в противоположных сторонах двери в зависимости от их отката.

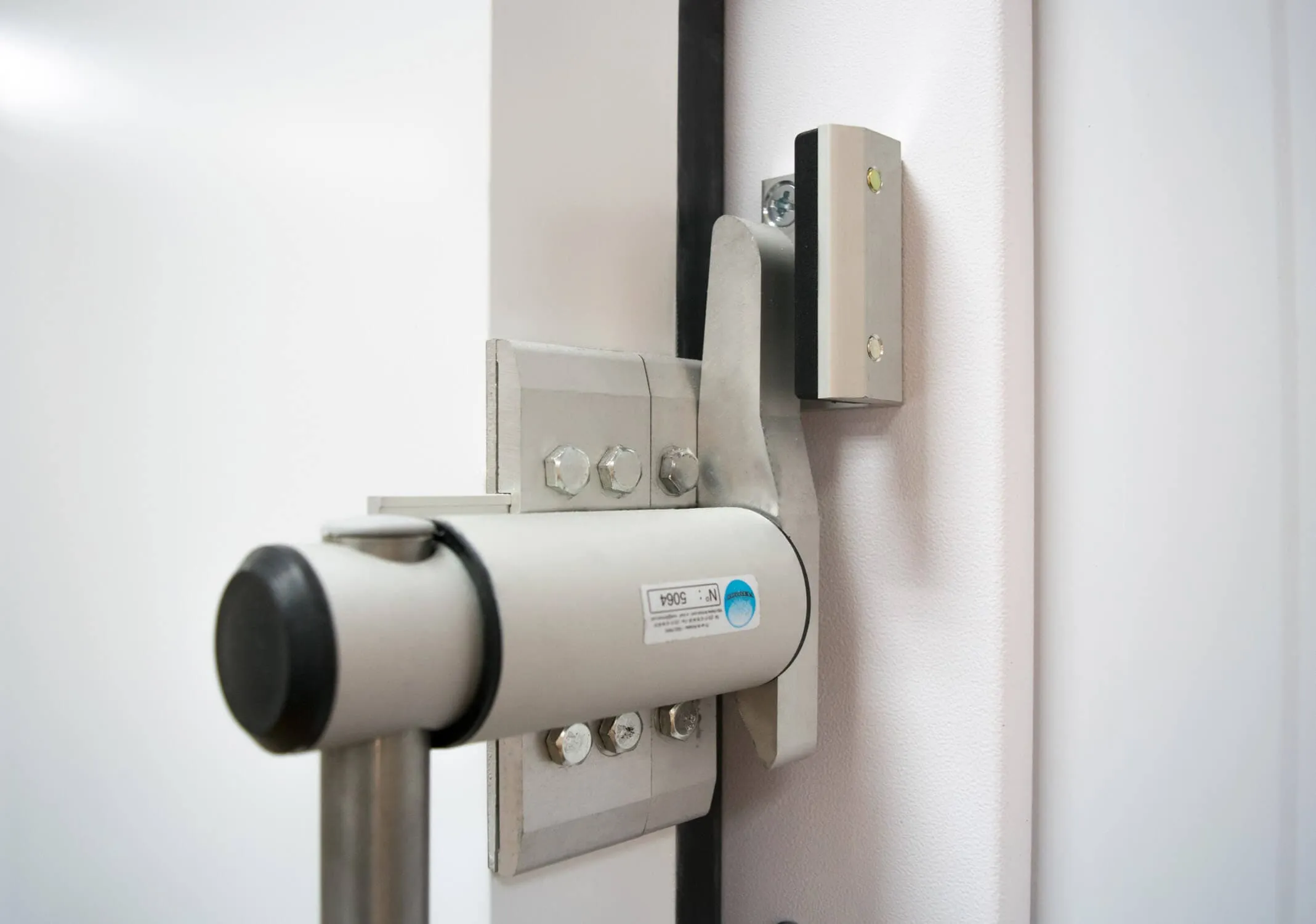

Дверь комплектуется ручками рычажного типа. Наружная ручка-рычаг Fermod 3350/115 и внутрення ручка-рычаг 3530 Fermod предназначены для откатных дверей толщиной 80 — 120 мм, весом не более 100 кг и высотой дверного полотна до 4 000 мм.
На ОД F высотой от 4 000 до 5 000 мм устанавливаются внешние и внутренние ручки Fermod 4440.
По запросу двери комплектуются замком Fermod F57, а двери с электроприводом — Fermod F58.
Варианты покрытия:
Оцинкованная сталь
.jpg)
Используется в местах прилегания сэндвич-панелей к стене, для других скрытых плоскостей, которые не вступают в контакт с моющими веществами.
.jpg)
.jpg)
Оцинкованная сталь с полиэфирным покрытием
Более 80% холодильных складов строятся именно с таким металлом, который покрыт полиэфирной краской. Вы можете выбрать нужный вам цвет по шкале RAL.
PVDF или ПВДФ
Сталь со специальным покрытием для сельскохозяйственных зданий. Хорошая стойкость к коррозии, высокая стойкость к ультрафиолетовому излучению: RUV 4, RC 4.
AISI 304
Нержавеющая сталь для цехов мясоперерабатывающих предприятий, убоя, разделки мяса, для холодильных камер хранения фруктов, фармацевтических предприятий.
AISI 430
Нержавеющая сталь для непищевых производств: технологические помещения продуктовых складов, непищевые склады с агрессивной химической обработкой.
Другие покрытия
Вы можете заказать в «ПрофХолоде» любые другие нужные вам покрытия для сэндвич-панелей.
Преимущества
-
Европейское качество
-
Любой цвет по каталогу RAL, нержавеющая сталь
и другие покрытия Вы можете заказать в «ПрофХолоде» любое количество дверей любого цвета и покрытия
Сроки производства
Ваши двери будут готовы за 2 недели с момента оформления заказа. Цех «ПрофХолода» по производству холодильных дверей в Московской области выпускает до 8 000 холодильных дверей в год на оборудовании ведущих компаний из Италии и Португалии: «Адира», «Евромак» и «САИП».
Для доставки по Москве и Московской области — организуем перевозку за один день с момента готовности заказа. Для доставки по другим регионам — организуем перевозку за два дня с момента готовности заказа. Надо привезти продукцию в другую страну? Организуем перевозку за 3-4 дня с момента готовности заказа.
Цены
Виды покрытий, которые используются при производстве холодильных дверей:
- RAL – оцинкованная сталь с полиэфирным покрытием, цвет по умолчанию RAL 9003, возможно исполнение в других цветах. Для универсального использования. RUV 2, RC 2;
- Zn – оцинкованная сталь без полиэфирного покрытия. Для универсального использования;
- AISI 304 – нержавеющая сталь для пищевых производств;
- AISI 430 – нержавеющая сталь для непищевых производств;
- PVDF – сталь со специальным покрытием для сельскохозяйственных зданий. RUV 4, RC 4;
- PU - сталь с полиуретановым покрытием;
- Food safe – сталь со специальным покрытием для мясных, рыбных, молочных, сырных и других пищевых производств, помещений с постоянной влажностью. RUV 4, RC 5.
| Световой проём, высота, мм | Световой проём, ширина, мм | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 | 2400 | 2600 | 2800 | 3000 | |||
|
Толщина: 80 мм
|
||||||||||||||
| 1800 | 226199 | 231108 | 233836 | 245194 | 294021 | 296831 | 299572 | 303964 | 306909 | 430845 | 432944 | 458229 | ||
| 2000 | 228580 | 233839 | 236736 | 248903 | 297889 | 300848 | 303736 | 308430 | 311669 | 435883 | 438117 | 463550 | ||
| 2200 | 230960 | 236583 | 239636 | 252612 | 301755 | 304866 | 307906 | 312891 | 316429 | 440921 | 443292 | 468860 | ||
| 2400 | 235776 | 242031 | 245383 | 259740 | 309232 | 312636 | 315954 | 321485 | 325487 | 450757 | 453384 | 479233 | ||
| 2600 | 283701 | 290227 | 293678 | 308655 | 312336 | 315849 | 319264 | 325006 | 329264 | 454686 | 457423 | 483351 | ||
| 2800 | 286196 | 293088 | 296701 | 312509 | 316351 | 320017 | 323588 | 329632 | 442487 | 459930 | 462801 | 488868 | ||
| 3000 | 288683 | 295950 | 299725 | 316363 | 320368 | 324187 | 327912 | 334263 | 447535 | 465169 | 468179 | 494387 | ||
| 3200 | 445769 | 452197 | 470071 | 473193 | 499555 | |||||||||
| 3400 | 450901 | 457615 | 475647 | 478939 | 505425 | |||||||||
| 3600 | 455642 | 462662 | 480888 | 484319 | 510946 | |||||||||
| 3800 | 460387 | 467712 | 486130 | 489700 | 516466 | |||||||||
|
Толщина: 100 мм
|
||||||||||||||
| 1800 | 228020 | 233335 | 236440 | 248587 | 297809 | 301043 | 304175 | 309021 | 312367 | 436179 | 438633 | 464293 | ||
| 2000 | 230565 | 236285 | 239585 | 252567 | 301994 | 305416 | 308736 | 313905 | 317597 | 441673 | 444295 | 470126 | ||
| 2200 | 233114 | 239232 | 242715 | 256558 | 306180 | 309790 | 313285 | 318800 | 322825 | 447169 | 449973 | 475963 | ||
| 2400 | 238201 | 245002 | 248850 | 264168 | 314185 | 318138 | 321996 | 328104 | 332656 | 457788 | 460907 | 487232 | ||
| 2600 | 286261 | 293364 | 297346 | 313296 | 317535 | 321622 | 325607 | 331953 | 336779 | 462060 | 465310 | 491743 | ||
| 2800 | 288922 | 296438 | 300621 | 317440 | 321876 | 326158 | 330336 | 337025 | 450497 | 467771 | 471195 | 497798 | ||
| 3000 | 291584 | 299512 | 303891 | 321581 | 326219 | 330694 | 335064 | 342097 | 456027 | 473484 | 477078 | 503860 | ||
| 3200 | 454046 | 461169 | 478853 | 482595 | 509566 | |||||||||
| 3400 | 459622 | 467069 | 484904 | 488849 | 515980 | |||||||||
| 3600 | 464806 | 472599 | 490613 | 494734 | 522038 | |||||||||
| 3800 | 469995 | 478128 | 496326 | 500621 | 528099 | |||||||||
| 4000 | 603419 | 611879 | 620280 | 628275 | 658686 | |||||||||
| 4200 | 607348 | 615998 | 624212 | 632381 | 663385 | |||||||||
| 4400 | 611431 | 620276 | 628298 | 637049 | 667808 | |||||||||
| 4600 | 627209 | 637077 | 644864 | 654136 | 685821 | |||||||||
| 4800 | 631157 | 641681 | 648817 | 658261 | 690121 | |||||||||
| 5000 | 635554 | 645793 | 652753 | 662360 | 694394 | |||||||||
