Схема вентиляции — это чертеж, на котором показано, откуда в помещение приходит свежий воздух, по каким воздуховодам он движется и где уходит отработанный. Логика одна и для двухкомнатной квартиры, и для цеха на тысячу квадратов, различается только состав оборудования. Ниже разобраны базовые варианты для жилья, производственные решения с местными отсосами и подпором, состав плана и ошибки, которые видно еще на бумаге.
Что такое схема системы вентиляции и зачем она нужна
Чертеж отвечает на три вопроса. Где приток, где удаление отработанного воздуха и как организовано перемещение воздуха между ними. Без него вентиляционная система собирается «по месту». Тогда вытяжка на кухне тянет воздух из соседского канала, а приточный поток упирается в тупик за шкафом, и помещение остается без свежего воздуха.
В проекте лежат три документа разного уровня. Принципиальная схема показывает состав системы и направление потоков без привязки к стенам. План вентиляции — поэтажный чертеж с трассами воздуховодов и точками раздачи. Аксонометрия сводит оба в объемный вид с отметками высот и диаметрами. Для квартиры хватает плана, для цеха нужны все три, и готовит их проектирование вентиляции как отдельный этап до закупки оборудования.
Устройство системы вентиляции: из каких элементов она состоит
Устройство вентиляции любого объекта сводится к четырем группам узлов. Наружный воздух забирают, обрабатывают, везут по воздуховодам и раздают в помещение. На чертеже каждая группа показана условным знаком, и по знакам читается вся цепочка от решетки на фасаде до диффузора в спальне. Что стоит за каждым знаком:
- Воздухозаборная решетка и воздушный клапан. Через решетку воздух входит с улицы, клапан перекрывает вентиляционный канал при выключенной системе, чтобы зимой не тянуло холодом.
- Фильтр. Задерживает пыль до того, как она осядет на калорифере. Для офиса и жилья нужна грубая и тонкая очистка, для чистых помещений очистка идет ступенями вплоть до HEPA.
- Калорифер. Водяной или электрический подогрев приточного воздуха до комнатной температуры. Отопление греет воздух, который уже в доме, калорифер греет тот, что идет с улицы.
- Вентилятор. Создает давление в системе вентиляции, за счет которого поток воздуха преодолевает сопротивление сети. Производительность в кубометрах в час — главная цифра на чертеже.
- Воздуховоды. Жесткие оцинкованные короба на магистралях, гибкий воздуховод на коротких подводках к диффузорам.
- Диффузоры и решетки. Точки, где приточный воздух раздается в помещение, а вытяжка забирает отработанный воздух.
- Рекуператор. Теплообменник, в котором вытяжной поток отдает тепло приточному, не смешиваясь с ним. Как он собран, разобрано в статье про устройство рекуператора.
- Автоматика. Датчики меряют температуру, влажность и углекислый газ, а контроллер меняет обороты и открывает клапаны по расписанию.
У естественной вентиляции из этого списка остаются только решетки и вентиляционный канал. Чем сложнее задача, тем больше строк в спецификации.
Базовые схемы вентиляции для квартиры и частного дома
Для жилья существуют четыре базовых типа. Различаются они тем, что движет свежий воздух, разница температур или вентагрегат. Тип вентиляции частного дома или квартиры выбирают по герметичности окон, площади и тому, готов ли хозяин слышать шум и менять фильтры.
| Вид | Что движет воздух | Приточная сторона | Вытяжная сторона | Где уместна |
|---|---|---|---|---|
| Естественная | Разница температур и ветер | Окна, оконные и стеновые клапаны | Каналы кухни и санузла | Квартиры со старыми окнами, дачи |
| Приточная | Принудительный: вентагрегат на входе | Приточная установка или бризер | Естественные каналы | Квартиры с герметичными окнами |
| Вытяжная | Принудительный: вентагрегат на выходе | Клапаны и щели | Вытяжной вентагрегат | Кухни, санузлы, гаражи, мастерские |
| Приточно-вытяжная | Два вентагрегата в одном корпусе | Приточно-вытяжная установка | Вытяжной блок того же корпуса | Частные дома, офисы, все, где нужна рекуперация |

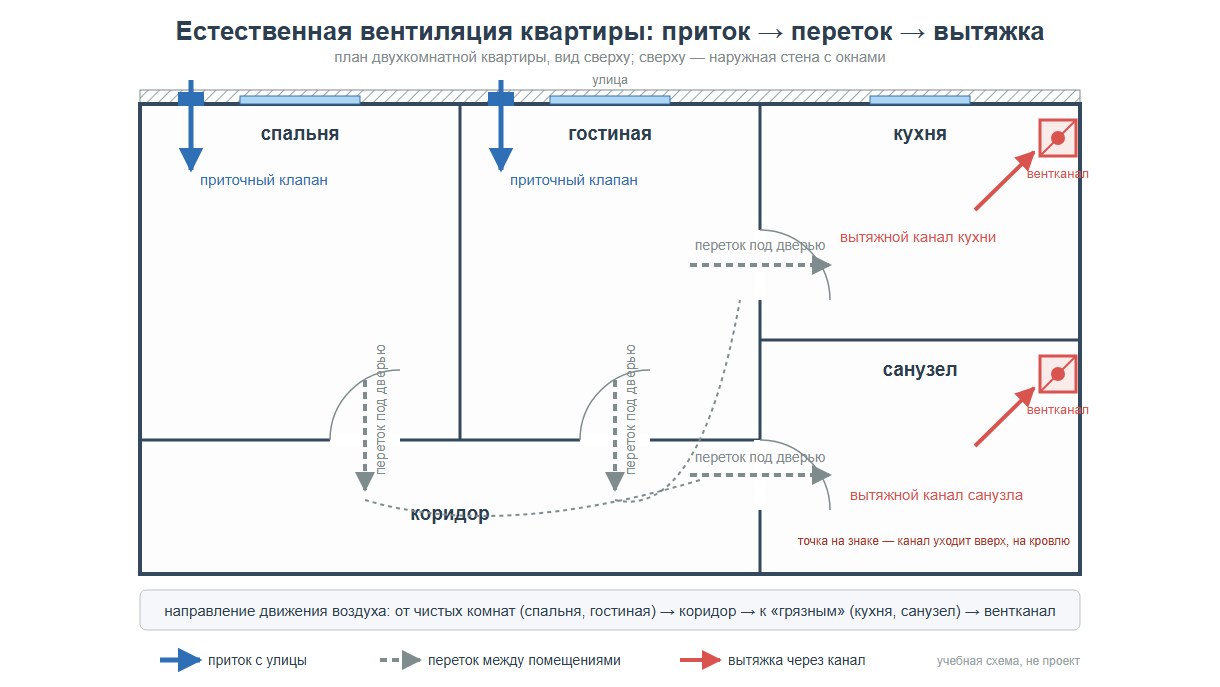

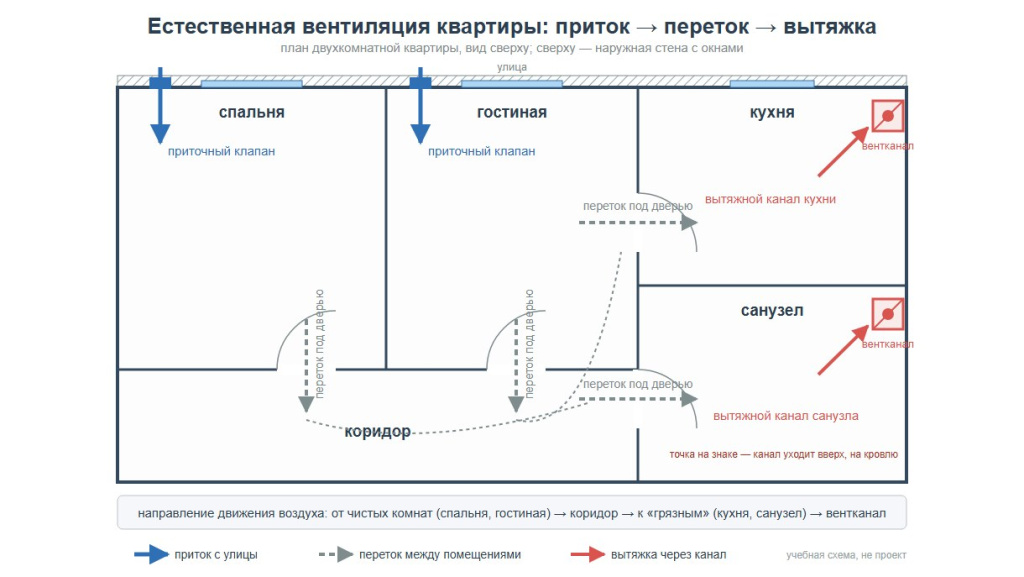

Естественная вентиляция: самый простой вариант
Самая простая вентиляция — естественная. Приточный клапан или неплотности окон дают подачу, переток идет под дверями, вытяжка работает через вертикальные каналы кухни и санузла. Движение воздуха создает тяга. Теплый воздух в помещении легче наружного, он поднимается по каналу и уходит, а на его место подсасывается свежий воздух.
Такая вентиляция в частном доме и квартире отказывает в двух случаях. Летом, когда на улице теплее, чем внутри, тяга падает до нуля, и запах с кухни идет в каждое помещение. А после того как окна заменили на герметичные, поступление свежего воздуха прекращается, и вентиляционный канал тянет воздух обратно из соседнего. Лечится это стеновыми или оконными клапанами. Правильная вентиляция остается естественной, но приток свежего воздуха появляется снова.
Принудительная приточная и вытяжная вентиляция
Принудительная вентиляция появляется там, где естественной тяги не хватает. У механической вентиляции побудитель тяги — вентагрегат, поэтому она работает и в летнюю жару. Приточная вентиляция ставит вентилятор на входе. Компактная вентустановка или бризер забирает воздух с улицы, фильтрует, греет и подает в комнаты, а отработанный уходит через прежние каналы. Так снимается главная проблема герметичных квартир, нехватка кислорода и рост углекислого газа в спальне за ночь. Приточный вентиляционный блок при этом занимает место не больше кондиционера.
У вытяжной стороны все наоборот. Агрегат стоит на выходе и забирает воздух там, где есть источник запаха или повышенная влажность, будь то помещение с плитой, душем или верстаком. Свежий воздух при этом заходит через клапаны. Ставить вытяжной агрегат в герметичной квартире без клапанов бесполезно. Ему неоткуда брать воздух, и производительность падает до долей от паспортной.

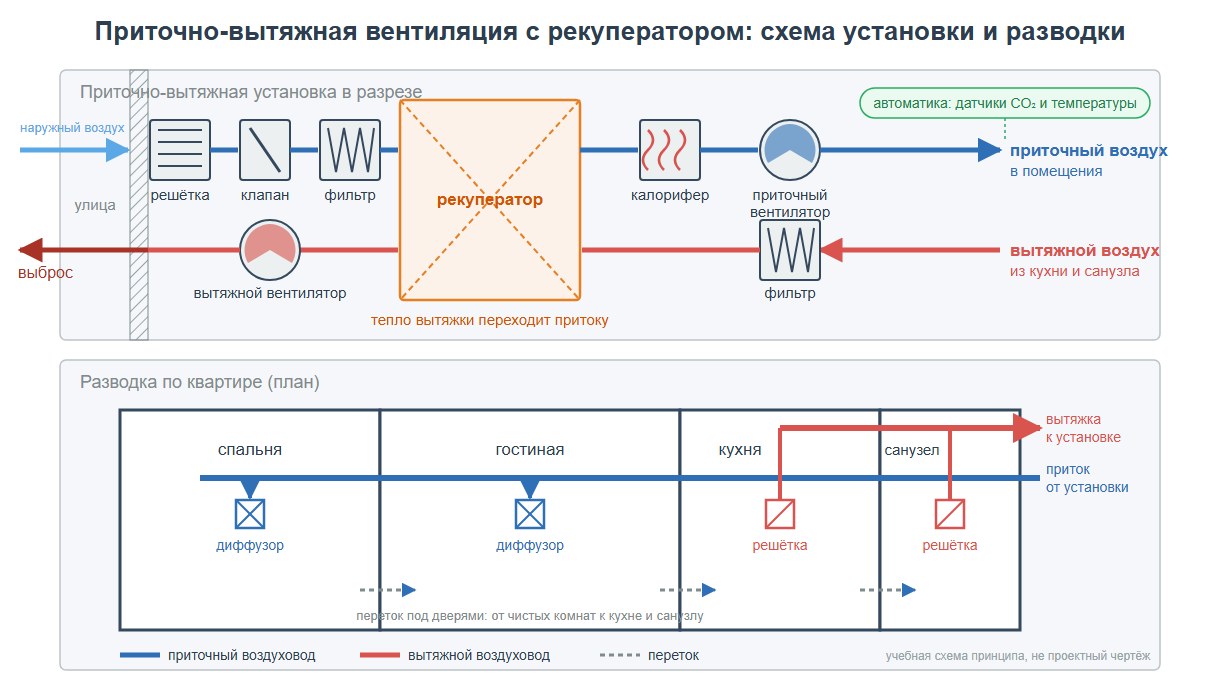

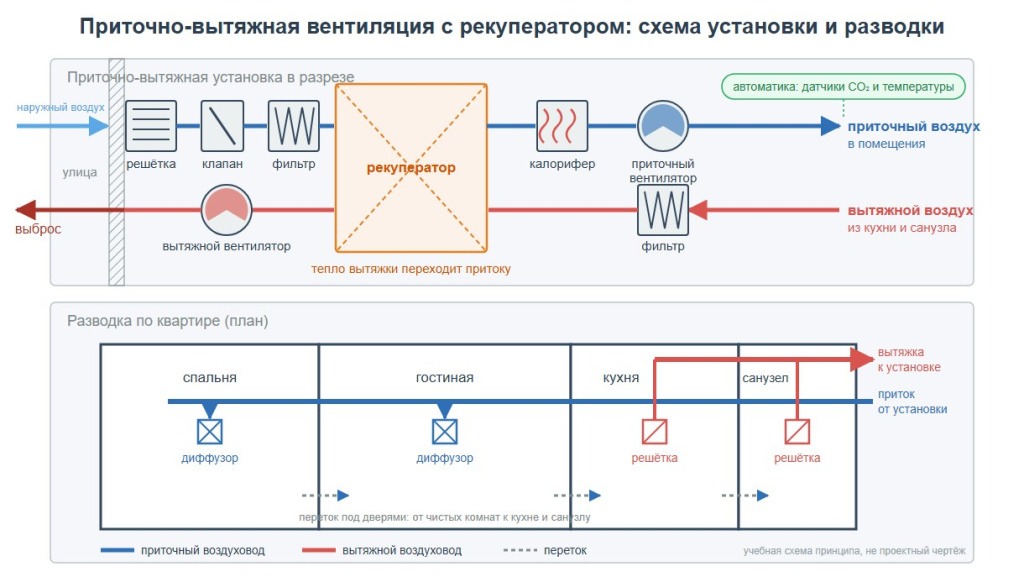

Схема приточно-вытяжной вентиляции с рекуператором
С рекуператором приточно-вытяжной вариант объединяет подачу и удаление в одном корпусе и добавляет рекуператор, поэтому воздухообмен не зависит ни от погоды, ни от окон. Свежий воздух и вытяжной поток сбалансированы по объему. В доме нет ни сквозняков от избытка приточного воздуха, ни обратной тяги от избытка вытяжного. Как такая система работает целиком, разобрано в статье про приточно-вытяжную вентиляцию.
На таком чертеже читается порядок обработки. Наружный воздух проходит клапан, фильтр, рекуператор, калорифер и приточный вентагрегат, дальше по магистральному воздуховоду расходится к диффузорам в жилых комнатах. Вытяжной поток отработанного воздуха забирается из кухни и санузла, проходит вторую половину рекуператора и выбрасывается наружу. Калорифер догревает приточный воздух лишь на ту разницу, которую не покрыл рекуператор.
Без расчета сечений воздуховодов, производительности агрегата и мощности калорифера такой чертеж не рисуют. Ошибка здесь стоит дорого, потому что оборудование либо шумит на предельных оборотах, либо не греет воздух в морозы. Порядок расчета описан в статье как рассчитать вентиляцию.

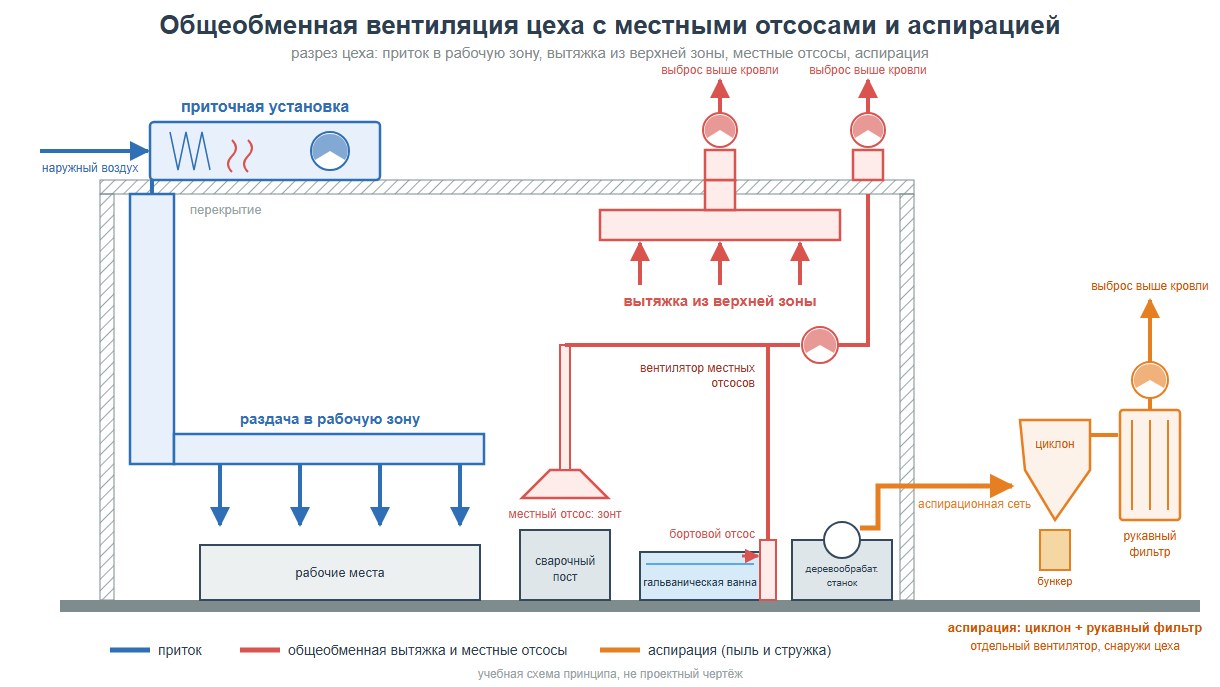

Схема вентиляции производственного помещения: общеобменная и местная
В цехе производственный вариант строят от источников вредностей, а не от площади. Сначала на плане отмечают, где выделяются тепло, пыль, пары и газы. Потом решают, какую часть заберет местный отсос, а какую общеобменная система. В жилье такого этапа нет, и это главное отличие цеха от квартиры.
Общеобменная вентиляция разбавляет вредности во всем объеме и обслуживает помещение целиком, а не отдельный станок. Подача идет в рабочую зону, а удаление из верхней зоны, куда уходят тепло и легкие газы, или из нижней, если газы тяжелее воздуха. Кратность воздухообмена мы берем из действующих норм РК по типу производства, а не с потолка. Когда такой системы достаточно, а когда нет, описано в материале про общеобменную вентиляцию.
Местные отсосы и аспирация
Местный отсос забирает вредность прямо у источника, пока она не разошлась на все помещение. Это зонт над сварочным постом, бортовой отсос у гальванической ванны, укрытие над станком. Объем воздуха здесь в разы меньше, чем у общеобменной вытяжки на ту же задачу. Поэтому местные отсосы и вентиляторы к ним ставят на чертеж первыми, а общеобменную систему считают на остаток.
Аспирация — частный случай для пыли и стружки. Воздух от станков идет по отдельной сети с высокой скоростью в циклон или рукавный фильтр и только после очистки выбрасывается наружу. Смешивать аспирацию с общеобменной вытяжкой нельзя, иначе пыль осядет в воздуховодах общей системы и станет пожарной нагрузкой.
Подпор воздуха, воздухообмен и зонирование по категориям помещений
Подпор — это режим, в котором приток воздуха больше, чем удаление, и в помещении держится избыточное давление. Воздушный поток через щели идет только наружу, поэтому в чистое помещение, операционную или серверную не затягивает пыль из коридора. Обратный режим, разрежение, применяют там, где вредности не должны покинуть помещение, будь то лаборатория, покрасочная камера или склад реактивов.
Помимо подпора, зонирование делит здание на группы помещений, которые нельзя обслуживать одной системой. Каждое помещение относят к своей группе по назначению и опасности. Взрывопожароопасные помещения категорий А и Б получают собственные приточные и вытяжные системы с взрывозащищенными вентиляторами, объединять их воздуховодами с офисной частью запрещено. То же касается зон с разными требованиями к чистоте и температуре. Разводка систем по зонам — задача проектирования промышленной вентиляции, и она определяет, сколько агрегатов появится в спецификации.

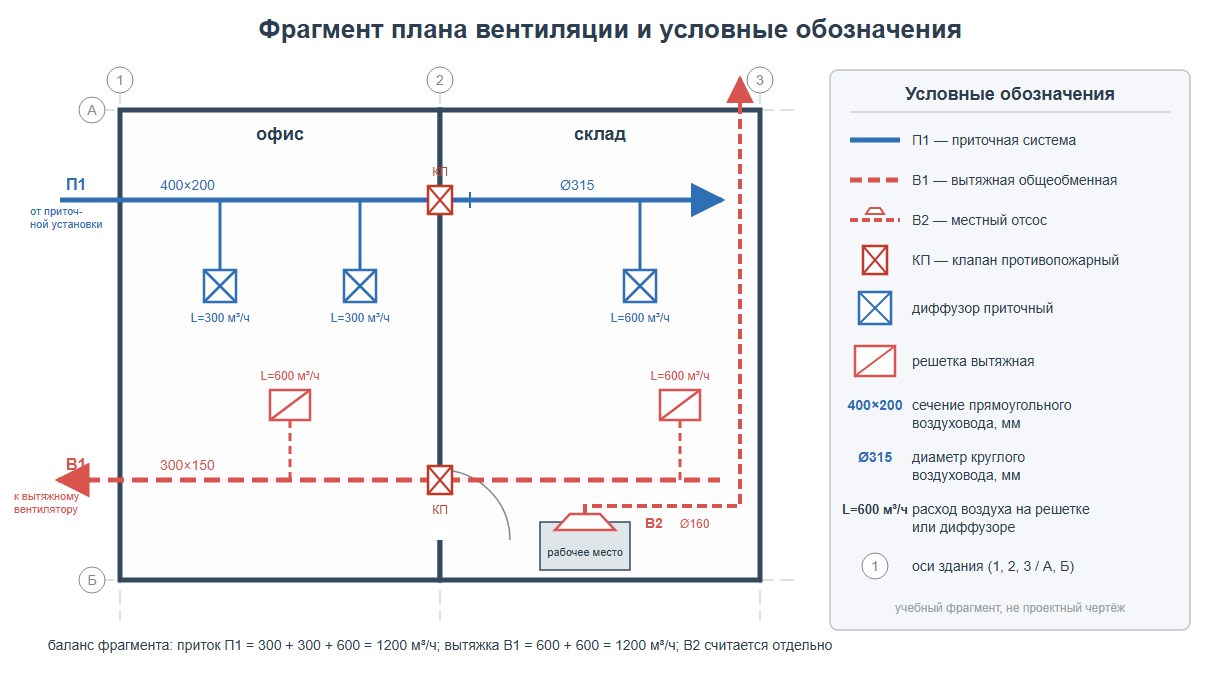

Как читать план вентиляции на проекте: условные обозначения и состав
На проекте чертеж читается по легенде, где каждой системе присвоен индекс, а каждому элементу условный знак. В системах вентиляции приточные обозначают буквой П с номером, вытяжные буквой В, воздушные завесы буквой У. Диаметр или сечение подписывают рядом с трассой, расход воздуха у решеток и диффузоров. Каждое помещение получает строку в таблице воздухообмена.
По оформлению рабочая документация подчиняется ГОСТ 21.602, стандарту на рабочие чертежи внутренних систем ОВК. Из него берутся форма спецификации, обозначения оборудования и состав листов, поэтому проекты разных исполнителей читаются одинаково. Полный комплект рабочих чертежей для производственного объекта включает:
- Общие данные: перечень систем, назначение, расчетные параметры наружного и внутреннего воздуха.
- Планы этажей с трассами воздуховодов, отметками и привязкой к осям здания.
- Аксонометрические схемы каждой системы, где видно, как трассы проходят по высоте.
- Спецификацию вентиляционного оборудования: агрегаты, клапаны, решетки, фильтры с типоразмерами.
- Таблицу воздухообмена по помещениям: расчетная подача и удаление в м³/ч и кратности.
Чужой вентиляционный чертеж мы проверяем по трем точкам. Сумма расходов на диффузорах должна сходиться с производительностью агрегата. Трасса не должна пересекать помещение другой категории без противопожарного клапана. И у каждой вытяжной системы должна быть приточная, которая держит воздушный баланс, иначе система нарисована, но работать не будет.
Какова последовательность монтажа вентиляции по схеме
По схеме монтаж идет от магистралей к концевым устройствам, и порядок нельзя переставлять. Воздуховоды под потолком ставятся до отделки, решетки после. Бригада работает по плану и аксонометрии, а не по памяти, потому что каждое отклонение трассы меняет сопротивление сети и расход на дальних точках. Последовательность для системы с рекуператором выглядит так:
- Разметка трасс по плану, проверка на пересечения с трубами и кабелем.
- Крепления и магистральные воздуховоды от агрегата к самым дальним точкам, с герметизацией стыков.
- Клапаны: противопожарные на границах зон, регулирующие на ответвлениях, обратные на выбросе.
- Вентиляционный агрегат на виброопорах, подключение к сети через гибкие вставки, подводка воды к калориферу и дренаж.
- Диффузоры и решетки после чистовой отделки, подключение автоматики.
- Пусконаладка: замер расходов на каждой решетке, балансировка дросселями, настройка режимов.
Последний пункт — единственный способ узнать, соответствует ли смонтированная система чертежу. Без замеров приток распределяется как попало. Половина диффузоров получает воздух с запасом, а дальние комнаты остаются без свежего воздуха. Как это выглядит на объекте, описано на странице монтажа приточно-вытяжной системы.
Типовые ошибки в схемах вентиляции и как их заметить
От объекта к объекту ошибки с вентиляцией повторяются, и большинство из них видно до монтажа, если знать, куда смотреть. Монтаж по ошибочному чертежу обходится дороже любой правки на бумаге, поэтому мы советуем проверять и проект от подрядчика, и собственный набросок, начерченный в доме своими руками.
- Удаление без подачи. На плане стоят вытяжные вентиляторы, а откуда придет воздух, не показано. Помещение с герметичными окнами останется без воздуха.
- Подача в санузел или кухню. Чистый воздух подают в жилые комнаты, а забирают из грязных, иначе неприятного запаха не избежать во всем доме.
- Один воздуховод на помещения разных категорий. Объединение цеха категории Б с офисом нарушает нормы и ведет к отказу в приемке.
- Заниженное сечение. Экономия на диаметре повышает скорость и шум, оборудование вентиляционной системы работает на пределе.
- Забор рядом с выбросом. Решетка рядом с выбросом вытяжной вентиляции возвращает воздух из помещения обратно.
Признаки неправильной работы вентиляции одинаковы при любой компоновке, и микроклимат страдает одинаково. Это запотевшие окна, застоявшийся запах в санузле через час после уборки, духота в спальне к утру, плесень в углах у наружных стен. Если лист бумаги, поднесенный к решетке вытяжки воздуха, не прилипает, тяги нет, и причину нужно искать на чертеже, а не в решетке.
Частые вопросы о схемах и планах
Какая вентиляция самая простая?
Естественная. Приточный клапан в стене или окне, переток под дверями и вертикальный вытяжной канал на кухне и в санузле. В ней нет вентиляторов, фильтров и автоматики, обслуживать нечего. Ограничение одно. Летом тяга падает, и качество воздуха зависит от погоды. Вентиляция дома со старыми окнами и дачи этим и ограничивается, а для герметичного жилья без принудительной вентиляции не обойтись.
Нужен ли расчет вентиляции в квартире?
Вентиляция в квартире с естественной тягой требует только подбора клапанов по числу жильцов. Для системы приточной вентиляции или системы с рекуператором считают объем воздуха на каждое помещение, сечения воздуховодов и мощность калорифера под зимние температуры региона. Без расчета оборудование берут «с запасом», и оно либо шумит, либо не справляется в морозы. Проект вентиляции квартиры укладывается в поэтажный чертеж и спецификацию.
Вентиляция или кондиционирование: что выбрать?
Вентиляция и кондиционирование решают разные задачи. Кондиционер охлаждает воздух в помещении и свежего не добавляет. Задача вентиляции воздуха в том, чтобы заменить отработанный наружным, а не охладить его ниже уличной температуры. В жаркой квартире с закрытыми окнами нужны оба. Приточная сторона дает кислород, кондиционер снимает тепло, и микроклимат складывается из обоих. На производстве системы вентиляции и кондиционирования проектируют вместе, чтобы они не работали друг против друга.
Чем схема отличается от проекта?
Первое — один чертеж с составом системы вентиляции и направлением потоков. Проект включает общие данные, планы этажей, аксонометрию, спецификацию, таблицу воздухообмена и расчеты. Для небольшого загородного дома достаточно чертежа и спецификации. Для производственного здания проект обязателен, без него не пройти экспертизу и не согласовать подключение к сетям.
Какие особенности вентиляции кухни, санузла и котельной?
Кухня и санузел — зоны удаления, где влажность и запах выше, чем в комнатах. В такое помещение воздух не подают, отсюда его забирают, и каналы у них раздельные. Котельная с газовым котлом требует отдельной подачи воздуха для горения и удаления, не связанного с жилыми комнатами. Кухонная вытяжка над плитой не заменяет общий канал, она работает только во время готовки, а за циркуляцию воздуха и баланс воздухообмена в доме отвечает система вентиляции целиком.
