Гибкий воздуховод — это гофрированный рукав со спиральным каркасом из стальной проволоки. Его ставят на коротких присоединительных участках: от магистрали к диффузору, к канальному вентилятору, к кондиционеру. Магистраль собирают из жестких воздуховодов из оцинкованной стали. Это разные инструменты. Ниже разобрано, чем эти два типа отличаются, во сколько раз гофра теряет давление, как ее крепить и где по нормам Казахстана она запрещена.
Чем гибкий воздуховод отличается от жесткого и где какой уместен
Жесткий канал из оцинкованной стали держит форму и создает наименьшее сопротивление потоку. Из него делают магистрали и транзитные участки. Гофра обходит балки и колонны без фасонных частей, гасит вибрацию вентилятора и монтируется в разы быстрее. Но платит за это сопротивлением и ресурсом. В одной системе вентиляции почти всегда стоят оба: сталь на длинных прямых, гофра на последних метрах перед решеткой.
Внутренняя стенка стального канала гладкая. У гофрированного она волнистая, и каждая волна тормозит воздух. Чем сильнее рукав сжат по длине, тем глубже волны и тем выше потери. Сталь не боится температуры и ударов. Гофра боится. Она рвется об острый край и стареет на солнце.
| Параметр | Жесткий из оцинкованной стали | Гибкий гофрированный |
|---|---|---|
| Сопротивление потоку | низкое, гладкая стенка | высокое, растет при сжатии и изгибах |
| Скорость сборки | ниппели и фасонные части | рукав, два хомута и лента |
| Обход препятствий | отвод под каждый угол | изгиб рукава по месту |
| Транзит через другие помещения | допускается | запрещен нормами |
| Вибрация от вентилятора | передается на сеть | гасится рукавом |
| Срок службы | десятилетия | зависит от материала и условий эксплуатации |
| Чистка | через люки | затруднена, участок чаще меняют |
Правило выбора простое. Гофру берут там, где сложно собрать сталь, и только на ту длину, которую нельзя пройти жестким каналом. Не больше. Как собирается магистраль и что входит в работу, описано на странице монтажа воздуховодов вентиляции.
Какие бывают гибкие воздуховоды: неизолированный, изолированный, ПВХ
Гибкие воздуховоды для вентиляции делятся на четыре группы: алюминиевые, из ПВХ, изолированные и полужесткие. Каркас у первых трех один и тот же: спираль из стальной проволоки. На нее наклеен многослойный рукав из алюминиевой фольги или полиэфирной металлизированной пленки. Полужесткие изготавливаются из алюминиевой ленты, свитой в замок, и держат форму после изгиба. В прайсах поставщиков позиция значится как «воздуховод гибкий» с пометкой об изоляции, диаметром и длиной бухты.
| Тип | Стенка | Где ставят | Ограничения |
|---|---|---|---|
| Алюминиевый неизолированный | фольга и полиэфирный слой на проволоке | приточный и вытяжной воздух в отапливаемых помещениях | сминается, шумит на высокой скорости |
| ПВХ (пластиковый) | полиэфирная ткань или пленка на проволоке | вытяжки с влажным воздухом, кухни, мастерские | низкая рабочая температура, горючий |
| Изолированный | внутренний рукав, минеральная вата, наружный кожух | холодные чердаки, подвалы, приток от кондиционера | больше наружный диаметр |
| Полужесткий алюминиевый | гофра из алюминиевой ленты | участки, где нужна форма и температура | не гасит вибрацию, радиус изгиба больше |
Рабочая температура и группа горючести указаны в паспорте производителя. Сверять надо именно паспорт, а не название типа. Две алюминиевые гофры разных марок отличаются по допустимой температуре в разы, и название этого не покажет. Неизолированный воздуховод из фольги подходит для сухого воздуха комнатной температуры. Пластиковые воздуховоды берут для влажной вытяжки. Изолированные ставят везде, где воздух в рукаве холоднее или теплее окружающего. Комплектующие для всех типов одинаковые. Ниппели, хомуты, алюминиевая лента.
Сколько давления теряет гибкий воздуховод и как подобрать диаметр
Гибкий рукав теряет давление в разы больше жесткого, и точная величина зависит от того, насколько он растянут. Лаборатория LBNL (Abushakra, Walker, Sherman, 2004) испытала рукава 150, 200 и 250 мм по методике ASHRAE Standard 120. Сжатие на 15 % по длине, обычное для монтажа, подняло потерю давления в четыре раза против полностью растянутого рукава. Сжатие на 30 % — почти в десять. Это не опечатка. Справочник ASHRAE Fundamentals дает более мягкий коэффициент 1 + 9,86 × доля сжатия, то есть около четырех при 30 %. И та же работа показала, что справочник занижает результат в среднем на 35 %.
Для расчета отсюда три следствия. Полностью растянутый рукав считают по таблицам как жесткий круглый канал того же диаметра, а на каждый недотянутый метр закладывают запас. Диаметр не уменьшают ради экономии. При одном расходе меньшая труба дает большую скорость, а потери растут квадратично. Ряд диаметров у гибких повторяет ряд жестких круглых (100, 125, 160, 200, 250, 315 мм), чтобы рукав садился на стандартный ниппель.
Методика подсчета сопротивления сети с учетом фасонных частей разобрана в статье о расчете потери давления в воздуховоде. Если гибких участков много, запас давления вентилятора закладывают до покупки, а не после жалоб на слабый поток.
Какая длина и радиус изгиба допустимы для гибкого рукава
Гибкий рукав режут по месту в размер. Лишнюю длину бухтой под потолком не оставляют: каждый провисший метр работает как дроссель. Стандарт ADC «Flexible Duct Performance & Installation Standards» задает три величины. Радиус изгиба по оси не меньше одного диаметра рукава. Опоры не реже чем через 1,2 м. Провис между опорами не больше 4 см на метр длины. Поставка идет бухтами по 10 м. Вся бухта на один диффузор — ошибка, а не запас.
Предельной длины в нормах нет. Ее задает запас давления вентилятора. Проектная практика держит гибкий участок в пределах нескольких метров: присоединение диффузора, вставка у вентилятора, обход балки. Все, что длиннее, собирают из оцинкованной стали. На гофру переходят только у оконечного устройства. Поворот на 90° делают плавной дугой. Залом у ниппеля сокращает живое сечение вдвое. Расход он режет сильнее любой длины.

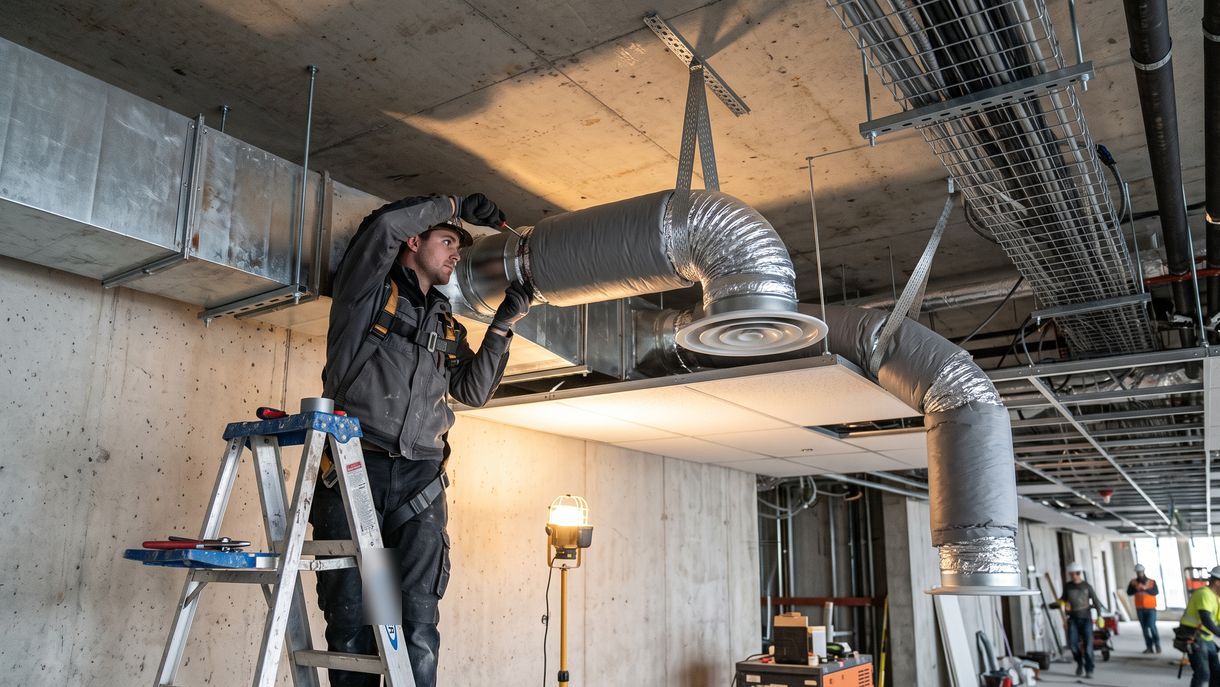

Как крепить гибкий воздуховод: хомуты, герметизация, подвесы
Монтаж гибкого рукава занимает минуты. Ровно поэтому ошибок в нем больше, чем в стальной сети. Внутренний слой садится на ниппель и фиксируется хомутом, стык закрывается лентой, наружный кожух изолированного рукава крепится отдельно. Порядок, который дает герметичность и ресурс:
- Отрезать рукав по размеру с запасом на посадку. Каркас перекусить кусачками, стенку прорезать ножом.
- Надеть внутренний рукав на ниппель на глубину не меньше 50 мм. Затянуть червячный хомут поверх спирали, а не между витками.
- Проклеить стык алюминиевой лентой в два оборота: хомут держит, лента герметизирует.
- У изолированного рукава натянуть на ниппель изоляцию и наружный кожух и затянуть вторым хомутом, чтобы пароизоляция осталась сплошной.
- Подвесить на ленты шириной от 40 мм с шагом до 1,2 м, не пережимая сечение.
- Растянуть рукав между точками крепления, чтобы волны каркаса разошлись.
Класс герметичности сети задает проект, а не монтажник. По СН РК 4.02-01-2011 транзитные участки общеобменной вентиляции, воздушного отопления, кондиционирования и вентиляции с нормируемой огнестойкостью выполняются плотными класса В, остальные допускаются класса А. Гибкие участки вентиляционной системы входят в тот же расчет утечек, и стык на одном хомуте без ленты его проваливает. Общие требования к сборке собраны в правилах монтажа вентиляции, а подключение канального вентилятора через гибкую вставку разобрано отдельно.
Ошибки, которые находят при приемке
Сжатие, заломы и провисы обходятся дороже любой экономии на материале. Они множат сопротивление. Вентилятор в итоге не выдает расчетный расход. Список, по которому мы проверяем гибкие участки до закрытия потолка:
- рукав сжат по длине, волны каркаса сомкнуты;
- залом у ниппеля вместо плавной дуги;
- лишняя длина уложена кольцами над потолком;
- гофра проходит сквозь стену в другое помещение или через чердак без изоляции;
- один хомут без ленты, у изолированного рукава не закреплен наружный кожух;
- рукав лежит на остром крае профиля или на трубе отопления;
- диаметр рукава меньше диаметра магистрали ради удобства укладки;
- гофра стоит на дымоудалении или на вытяжке с высокой температурой.
Где гибкий воздуховод запрещен: транзит, дымоудаление, огнестойкость
Гибкий воздуховод из горючих материалов допускается только в пределах обслуживаемого помещения. На транзите и в противодымной защите он запрещен. Без исключений. Это требование СН РК 4.02-01-2011, и оно одинаково для жилых, общественных и производственных зданий. Пункт 7.8.6 требует негорючие каналы для местных отсосов взрывоопасных смесей, аварийной вентиляции, воздуха с высокой температурой, участков с нормируемым пределом огнестойкости и транзитных участков. Туда же попадает прокладка в венткамерах, технических этажах, чердаках, подвалах и подпольях.
Горючие материалы с группой горючести не ниже Г1 пункт 7.8.7 оставляет для обслуживаемых помещений и нигде больше. Противодымной вентиляции посвящен пункт 8.10: на дымоудалении стоят негорючие каналы класса П с установленным пределом огнестойкости, а у вентилятора допускается лишь мягкая вставка из негорючего материала.
Гофра из фольги на полиэфирной пленке при пожаре прогорает за секунды. На пути дыма и на пути через чужие помещения ее место занимает сталь с огнезащитой.
На практике это означает: рукав за подвесным потолком той же комнаты допустим. Тот же рукав сквозь стену в соседний кабинет становится транзитом, и ставить его уже нельзя. Какими составами и на какой предел защищают стальные каналы, описано в статье об огнезащите воздуховодов дымоудаления.
Когда нужна теплоизоляция воздуховодов и откуда берется конденсат
Изолированный гибкий рукав ставят там, где температура воздуха внутри отличается от температуры вокруг: холодный приток от кондиционера через теплое запотолочное пространство, теплая вытяжка через холодный чердак. Без изоляции на наружной стенке или внутри рукава выпадает конденсат. Через сезон потолок под гофрой идет пятнами. Вода стекает к вентилятору.
Теплоизоляция воздуховодов работает только вместе с пароизоляцией. Одна без другой бесполезна. Минеральная вата в изолированном рукаве закрыта наружным металлизированным кожухом, и разрыв кожуха на стыке впускает влажный воздух внутрь. Поэтому у изолированного рукава герметизируют оба слоя, а не только внутренний. Толщину изоляции и необходимость дренажа определяют по точке росы при проектировании. Для систем с холодным притоком это часть монтажа приточно-вытяжной вентиляции, а не доработка после запуска.
Где применяют гибкие рукава и как заказать монтаж
В промышленной вентиляции гофрированные воздуховоды ставят на присоединениях к воздухораспределителям, у вентиляторов как гибкие вставки, на подводах к местным отсосам. В офисах и торговых залах гофра стоит в приточных и вытяжных системах вентиляции за подвесным потолком, в сетях воздушного отопления и кондиционирования. Малый вес и простота монтажа делают свое дело: разводку вентиляционных систем по цеху собирают за дни. Транспортировка бухт на объект не требует спецтехники, и это тоже аргумент.
Комбитехноцентр проектирует и монтирует системы вентиляции и кондиционирования с 1996 года. В штате более 60 сотрудников. Производственная база 5000 м². Мы подбираем тип и диаметр рукава по расчету сети, а не по наличию на складе, и ведем работы от проекта до пусконаладки; описание услуги — на странице монтажа вентиляции. Офис в Алматы, филиалы по Казахстану, доставка вентиляционного оборудования в любой регион. Стоимость определяется после обследования объекта: она зависит от длины сети, доли гибких участков, требований к огнестойкости и высоты работ.
Вопросы и ответы о гибких воздуховодах
Можно ли ставить гибкий воздуховод на кухонную вытяжку? В быту да, в пределах кухни и с рукавом, рассчитанным на температуру и жир вытяжного воздуха. На производственной кухне вытяжка от плит идет по стальному каналу. Жир в гофре накапливается и не вычищается, а высокая температура по СН РК 4.02-01-2011 требует негорючих каналов.
Какой срок службы у гибких воздуховодов? Определяется материалом стенки и условиями эксплуатации, а не годом выпуска. Алюминиевая гофра в сухом отапливаемом помещении служит годами, полиэфирная пленка на солнце или в мороз стареет быстрее. Такие воздуховоды считают заменяемым элементом и закладывают доступ к ним при проектировании потолка.
Нужна ли отдельная изоляция, если рукав уже изолированный? Нет, если наружный кожух цел и стыки закрыты. Дополнительный слой требуется только там, где проект задает толщину больше заводской: например, на притоке от кондиционера через неотапливаемый чердак.
Можно ли соединять гибкий рукав с жестким каналом? Да, через ниппель или отвод стального канала. Рукав надевают на него, затягивают хомутом и проклеивают лентой. Так гибкие воздуховоды способны состыковаться с любым элементом сети без переходников, и при транспортировке воздуха стык не теряет герметичность.
Где гибкие воздуховоды для вентиляции купить в Алматы и как хранить их до монтажа? У поставщиков вентиляционного оборудования; мы поставляем воздуховоды и комплектующие вместе с монтажом. До установки бухты хранят в заводской упаковке, в сухом месте, без нагрузки сверху. Смятый в штабеле рукав до расчетного сечения уже не растянется. Проверено не раз.
