Когда холодильная система работает на пределе или потребляет слишком много электричества, экономайзер в холодильной установке становится решением для повышения производительности и снижения затрат. Этот узел представляет собой промежуточный теплообменник с промежуточным давлением, где происходит переохлаждение хладагента перед испарителем и часто обеспечивается впрыск пара в компрессор. Результат - рост холодопроизводительности без увеличения электрической мощности и заметное улучшение коэффициента СОР. Экономайзер особенно эффективен в низкотемпературных системах (от -25 до -40°C кипения) и в транскритических CO₂-установках, работающих в жарком климате. По данным исследований, системы с экономайзером снижают годовое энергопотребление на 2-8,5% в зависимости от условий эксплуатации, а прирост COP при высоких температурах окружающей среды достигает 22%.
В схемах с экономайзером стоит учитывать влажный ход поршневого компрессора, который может возникнуть при неправильной настройке впрыска жидкости. Для предотвращения этого явления применяют дополнительные ступени переохладителя и точную регулировку подачи хладагента. В крупных промышленных системах экономайзеры часто интегрируют с каскадами чиллеров, что позволяет достичь максимальной энергоэффективности при переменных тепловых нагрузках.
Управление потоком хладагента в таких системах осуществляют механические трв, которые обеспечивают стабильное дозирование жидкости в испаритель и экономайзер. Дополнительное охлаждение достигается за счёт испарением части хладагента в промежуточном сосуде, что снижает энтальпию потока перед основным испарителем. В современных установках экономайзер часто выполняется экономайзером-теплообменником пластинчатого типа, что уменьшает габариты узла и упрощает обслуживание.
В процессе работы экономайзера газообразный хладагент отделяется от жидкой фазы и направляется на промежуточную ступень винтовой или поршневой машины, обеспечивая дополнительное охлаждение основного потока. Температура кипения в промежуточном сосуде подбирается таким образом, чтобы максимально снизить удельную работу сжатия и повысить объёмную производительность компрессора.
Назначение и принцип работы экономайзера в холодильной установке
Основная задача экономайзера - увеличить холодопроизводительность установки без дополнительных затрат на сжатие. Механизм простой: часть жидкого хладагента после конденсатора направляется в теплообменник, где дросселируется до промежуточного давления. Образовавшийся пар отбирает тепло у основного потока жидкости, понижая её температуру перед испарителем. Переохлаждённая жидкость на входе в испаритель имеет меньшую энтальпию, поэтому тот же объёмный расход компрессора обеспечивает большую холодопроизводительность. Пар при промежуточном давлении либо подаётся на порт впрыска винтового или спирального компрессора (циклы EVI), либо используется для дополнительного охлаждения основного потока.
Простыми словами, экономайзер - это устройство, которое охлаждает жидкий хладагент перед испарителем за счёт испарения части этого же хладагента при среднем давлении. Основная функция экономайзера - повысить эффективность холодильной установки путём снижения энтальпии жидкости на входе в испаритель и разгрузки компрессора.
Схема цикла с экономайзером и промежуточным давлением
В классическом цикле с экономайзером хладагент проходит несколько этапов. После конденсатора жидкость разделяется: основная часть идёт через экономайзер в испаритель, вспомогательная - дросселируется до промежуточного давления. Образовавшийся пар смешивается с парами из испарителя в специальном сосуде или напрямую впрыскивается в промежуточную ступень компрессора. Оптимальное промежуточное давление обычно близко к геометрическому среднему между давлениями кипения и конденсации. Такой режим обеспечивает баланс: первая ступень компрессора работает с меньшей нагрузкой, а общая производительность растёт за счёт снижения температуры жидкости перед ТРВ.
Цикл с экономайзером позволяет снизить температуру нагнетания компрессора на 10-20 К. Это продлевает срок службы холодильного оборудования и снижает риск перегрева масла.
Увеличение холодопроизводительности и СОР
- Для систем на R404A в режиме -35/+40°C прирост холодопроизводительности достигает 46%, а СОР увеличивается на 26% по сравнению с обычным циклом
- В транскритических CO₂-системах годовое снижение энергопотребления составляет 1,95-4% даже без дополнительной ступени сжатия
- Двухступенчатый цикл охлаждения с экономайзером и дополнительной ступенью компрессии в CO₂-установках даёт экономию 3,5-8,5% в год
- Максимум достигается в тёплом климате - при температуре окружающего воздуха 40°C улучшение COP доходит до 22%
Эффективность предварительного охлаждения хладагента напрямую зависит от конструкции общего экономайзера и правильного выбора промежуточного давления. В отделителе жидкости происходит разделение фаз после дросселирования, что предотвращает попадание капель в компрессор и повышает надёжность системы. Грамотный расчёт параметров использования экономайзера позволяет достичь оптимального баланса между приростом холодопроизводительности и затратами на модернизацию установки.
Применение трв экономайзера обеспечивает точное регулирование потока хладагента через промежуточный контур, что особенно ценно при колебаниях давления конденсации в течение суток. Конструкция двухступенчатого компрессора с портом впрыска позволяет эффективно использовать пары промежуточного давления и увеличивает производительность системы на 15-25% в сравнении с одноступенчатой схемой.
Конструкция и типы экономайзеров
На практике применяются две основные конструкции экономайзера: пластинчатый теплообменник и экономайзер мгновенного испарения (flash-tank). Выбор зависит от типа хладагента, требуемой мощности и особенностей компрессорного оборудования. Оба типа обеспечивают переохлаждение жидкости, но различаются по способу отделения пара.
Пластинчатый теплообменник для субохлаждения
- Компактный корпус с пакетом гофрированных пластин обеспечивает высокую теплопередачу при минимальных габаритах
- Основной поток жидкости проходит через один контур пластин, вспомогательный дросселированный - через другой
- Производители (Alfa Laval, Kelvion) предлагают готовые узлы с подобранной площадью теплообмена под конкретную производительность
- Обслуживание сводится к периодической чистке пластин от загрязнений - для этого предусматривают фильтры на входе жидкости
Такой экономайзер удобен для систем с винтовыми компрессорами, где порт впрыска пара расположен в средней части корпуса. Теплообменное оборудование этого типа отличается высокой эффективностью и компактностью.
Экономайзер-сепаратор мгновенного испарения
Flash-tank economizer - это сосуд-разделитель, где после дросселирования часть хладагента мгновенно закипает. Пар отделяется от жидкости внутренними перегородками и направляется на порт впрыска компрессора, жидкая фаза идёт на основной ТРВ и испаритель. Такая схема эффективна в низкотемпературных установках с поршневыми или винтовыми компрессорами. Главное требование к flash-экономайзеру - корректное разделение фаз. Попадание жидкости в линию впрыска грозит гидроударом и повреждением компрессора. Объём сосуда и конструкция дефлекторов рассчитываются под конкретный массовый расход и скорость паров, контролируется уровень жидкости датчиками.
Экономайзер-сепаратор обеспечивает надёжное отделение газообразного хладагента от жидкой фазы. Пар из экономайзера поступает в компрессор при температуре, близкой к температуре насыщения.
Экономайзеры в транскритических CO₂-системах
- В транскритических CO₂-установках экономайзер устанавливается после газоохладителя
- Субохладитель снижает энтальпию потока перед расширительным клапаном, что критично в жарком климате
- Оптимальное промежуточное давление зависит от температуры окружающего воздуха
- При температурах выше 2,6°C система с экономайзером эффективнее базовой схемы
- Контроллеры автоматически корректируют давление в экономайзере для максимального COP в текущих условиях
Системы закрытого типа с экономайзером требуют тщательного контроля уровня хладагента и герметичности всех соединений. Охлаждение жидкости в экономайзере позволяет увеличить производительность установки на 10 - 25% в зависимости от температурного режима работы.
Подбор экономайзера и расчет параметров
Правильный подбор экономайзера начинается с анализа режима работы холодильной установки. Нужно знать холодопроизводительность, температуры кипения и конденсации, тип хладагента и модель компрессора. Без этих данных невозможно рассчитать необходимую площадь теплообмена и определить оптимальное промежуточное давление. Расчет экономайзера включает определение массового расхода хладагента через основной и вспомогательный контуры, а также тепловой нагрузки на теплообменник.
Выбор компрессора с портом впрыска пара
- Винтовые и спиральные модели с обозначением EVI (Enhanced Vapor Injection) имеют специальный порт в средней части корпуса
- Производители Bitzer, Copeland, Frascold указывают в каталогах допустимые диапазоны давления и температуры на порту injection
- Для низкотемпературных систем подходят винтовые компрессоры с большим объёмным расходом и возможностью регулирования производительности
- Спиральные компрессоры Copeland серии ZP с портом EVI применяются в установках мощностью до 15 кВт
Компрессоры Bitzer серии HSN с экономайзером обеспечивают стабильную работу на режиме -40/+35°C. При использовании промежуточного сосуда без змеевика и температуре -2°C централь 3 x OSN8591-K работает стабильно, если правильно настроен перегрев пара на линии впрыска.
Расчёт мощности теплообменника
Мощность экономайзера определяется требуемым переохлаждением жидкости перед испарителем. Типичное значение - 5-10 К дополнительного охлаждения, что увеличивает производительность на 10-20% в зависимости от хладагента. Для пластинчатого теплообменника расчёт ведётся по стандартным методикам теплопередачи с учётом коэффициентов теплоотдачи для жидкой и парожидкостной фаз. Производители теплообменников предоставляют программы подбора, где задаются массовые расходы контуров, температуры на входе и выходе, рабочее давление высокого давления. Программа выдаёт модель с нужной площадью пластин и оценивает падение давления в каждом холодильном контуре. Гидравлические потери критичны для жидкостной линии - чрезмерное падение снижает эффект от переохлаждения.
Если переохлаждение в экономайзере не происходит, причина обычно в недостаточном массовом расходе через вспомогательный контур или в загрязнении пластин теплообменника. Проверка перепада на жидкостной стороне выявляет проблему.
Определение промежуточного давления
- Оптимальное промежуточное давление обеспечивает минимум удельного энергопотребления на единицу холода
- В инженерных расчётах часто используют формулу геометрического среднего: p_пром = √(p_кип × p_конд)
- Точное значение уточняется на стадии пусконаладки по измеренным COP и температуре нагнетания компрессора
- В CO₂-системах контроллер управляет электронным расширительным клапаном на входе в экономайзер
Для спиральных компрессоров copeland с портом EVI оно обычно устанавливается в диапазоне 4 - 6 бар в зависимости от температуры конденсации и типа хладагента. Поршневые компрессора bitzer серии 4N и 6F также могут работать с экономайзером при условии установки дополнительного всасывающего клапана на промежуточной ступени. Правильная настройка всех параметров позволяет достичь прироста COP до 25% по сравнению с одноступенчатым циклом.
Монтаж и автоматика системы с экономайзером
Гидравлическая обвязка экономайзера подразумевает вывод части жидкого хладагента из напорной линии после конденсатора. На этом ответвлении устанавливается ТРВ или электронный расширительный клапан для создания промежуточного уровня. Пар от экономайзера через отдельную линию подаётся на порт впрыска компрессора, переохлаждённая жидкость возвращается в основную жидкостную магистраль перед основным ТРВ испарителя. Монтаж требует соблюдения уклонов трубопроводов и правильного подбора диаметров труб для обеспечения возврата масла.
Регулирование и защита
- Автоматика контролирует температуру и давление на выходе экономайзера, перегрев пара на линии впрыска, температуру нагнетания компрессора
- Терморегулирующий вентиль на входе в экономайзер настраивается по перегреву пара - обычно 3-5 К, чтобы исключить попадание жидких капель в компрессор
- Электронные расширительные клапаны точнее поддерживают заданный перегрев и быстрее реагируют на изменение нагрузки
- При превышении допустимой температуры нагнетания (110-130°C) контроллер ограничивает подачу пара на порт впрыска
При какой производительности винтового компрессора включается экономайзер? Обычно экономайзер работает постоянно, но эффект заметен при нагрузке выше 50%. На малых нагрузках массовый расход через вспомогательный контур мал, охлаждение жидкости минимально.
Типичные ошибки при монтаже
- Линия впрыска должна иметь минимальное гидравлическое сопротивление и постоянный уклон к компрессору
- Диаметр трубы подбирается по скорости пара - слишком узкая создаёт потери давления, слишком широкая не обеспечивает унос масла
- Отсутствие контроля уровня в flash-экономайзере грозит переполнением сосуда и гидроударом
- Современные контроллеры отслеживают уровень по ёмкостным или поплавковым датчикам
Применение экономайзера в разных холодильных системах
Экономайзер универсален, но максимальный эффект даёт в конкретных условиях. Низкотемпературные холодильные камеры, шоковая заморозка и CO₂-бустер-системы супермаркетов - основные области, где установка экономайзера окупается за 1,5-3 года за счёт снижения энергозатрат. Можно работать без экономайзера, но в низкотемпературных системах это приведёт к перегреву компрессора и снижению производительности на 20-40%.
Низкотемпературные установки
- При температуре кипения -30...-40°C степень сжатия компрессора велика, что снижает объёмный КПД и увеличивает температуру нагнетания
- Экономайзер разгружает первую ступень компрессора, впрыскивая пар при промежуточном уровне
- Температура нагнетания падает на 10-20 К, объёмный КПД растёт, компрессорная установка работает в более щадящем режиме
- Для хладагентов R404A и R449A прирост холодопроизводительности составляет 40-50% при режиме -35/+40°C
Экономайзер с поршневыми компрессорами возможен, но требует установки flash-сосуда и двухступенчатой схемы сжатия. Поршневые компрессоры не имеют порта впрыска, поэтому пар из экономайзера подаётся на всасывание второй ступени.
Транскритические CO₂-системы
CO₂-установки работают в транскритическом режиме при температуре окружающего воздуха выше 25-30°C. Здесь экономайзер (субохладитель) снижает энтальпию на входе в расширительный клапан, что напрямую увеличивает COP. Исследования показывают: годовое энергопотребление CO₂-бустер-системы с экономайзером в тёплом климате (Испания, Греция) на 8,5% ниже, чем без него. Дополнительная ступень сжатия (параллельный компрессор на среднем давлении) вместе с экономайзером даёт максимальный эффект. При температуре окружающего воздуха 40°C энергоэффективность холодильной системы с экономайзером и дополнительной ступенью на 22% выше базовой схемы. В холодном климате (ниже 2,6°C) выгода от экономайзера минимальна, базовая бустер-схема эффективнее.
Установка на R22 с экономайзером работает аналогично системам на R404A. Фреон R22 имеет близкие термодинамические свойства, прирост производительности составляет 35-45% в низкотемпературном режиме.

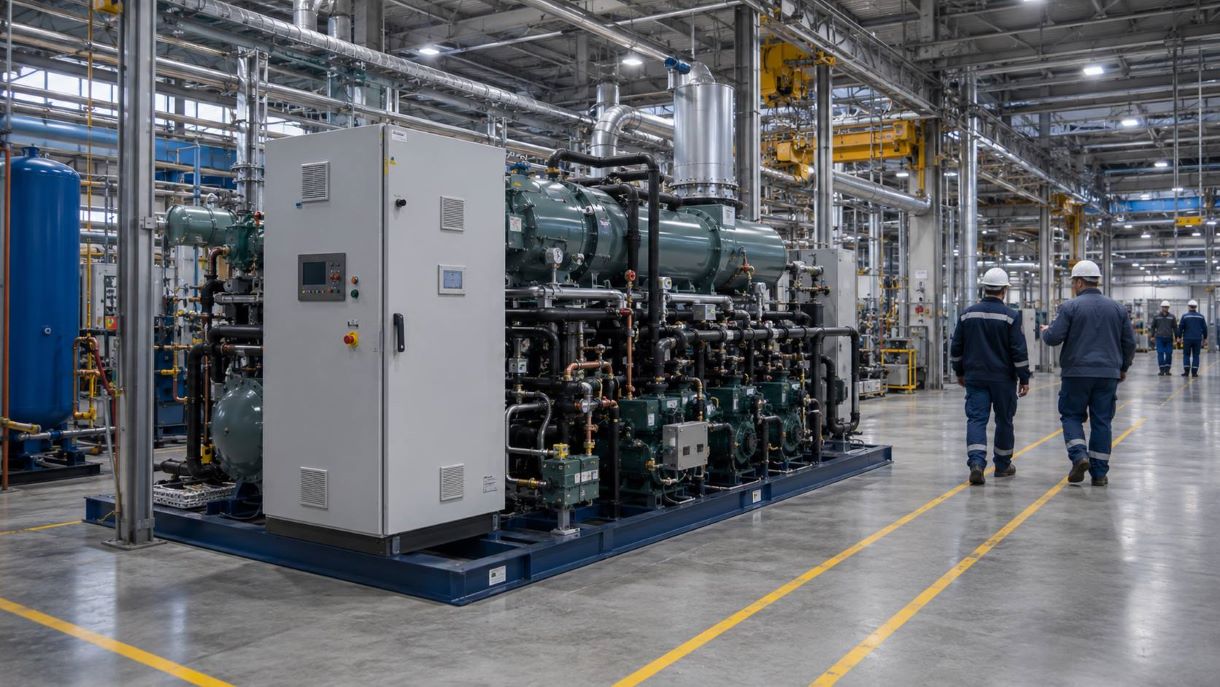

Промышленные холодильные станции
- На крупных объектах (мясокомбинаты, логистические центры, ледовые арены) холодильная станция работает круглосуточно с переменной нагрузкой
- Экономайзер интегрируется в систему централизованного холодоснабжения с несколькими температурными уровнями
- Теплообменник устанавливается на общей напорной линии, обслуживая группу испарителей
- Современные станции оснащаются частотными преобразователями на компрессорах и электронными расширительными клапанами на экономайзере
- Контроллер в реальном времени корректирует промежуточный уровень и степень переохлаждения, оптимизируя COP под текущую нагрузку
Регулярное техническое обслуживание в холодильных установках с экономайзером включает контроль уровня масла, проверку герметичности соединений и очистку теплообменных поверхностей. Правильная настройка параметров холодильных систем позволяет избежать обмерзания экономайзера и обеспечить стабильную работу всего контура на протяжении всего срока эксплуатации.
Обслуживание и контроль эффективности
Экономайзер не требует сложного обслуживания, но регулярный контроль параметров обязателен. Основные точки мониторинга - температура и давление жидкости до и после экономайзера, перегрев пара на линии впрыска, температура нагнетания компрессора. Отклонения указывают на загрязнение теплообменника, неисправность клапана или утечку хладагента. Для конденсатора основная функция - отвод тепла от газообразного хладагента и его конденсация в жидкость при высоком давлении.
Периодическая очистка теплообменника испарителя-экономайзера
- Теплообменник склонен к загрязнению продуктами разложения масла и механическими примесями
- Признаки - рост перепада давления на жидкостной стороне и снижение степени переохлаждения
- Очистка проводится разборкой пакета пластин и промывкой специальными растворами раз в 1-2 года
- Flash-экономайзер требует осмотра внутренних перегородок и контроля уровня масла в сосуде
Мониторинг ключевых показателей
- Эффективность экономайзера оценивается по трём параметрам: прирост холодопроизводительности, изменение СОР и температура нагнетания компрессора
- Современные контроллеры фиксируют эти данные и сравнивают с расчётными
- Падение производительности на 5-10% при неизменной нагрузке - повод для диагностики
- Экономайзер должен снижать показатель нагнетания на 10-20 К по сравнению с обычным циклом
| Тип экономайзера | Конструкция и принцип | Область применения | Преимущества и особенности |
|---|---|---|---|
| Пластинчатый теплообменник | Пакет гофрированных пластин в корпусе, два контура для противоточного теплообмена жидкости и пара | Промышленные системы средней и большой мощности, винтовые компрессоры с портом EVI | Компактность, высокая теплопередача, простота подбора под конкретную мощность, требует периодической очистки |
| Flash-экономайзер (сосуд мгновенного испарения) | Сосуд-разделитель с дефлекторами, дросселирование и отделение пара от жидкости | Низкотемпературные установки, двухступенчатые системы, поршневые и винтовые компрессоры малой и средней мощности | Надёжное разделение фаз, простота конструкции, требует контроля уровня жидкости и масла |
| Субохладитель в CO₂-системах | Теплообменник после газоохладителя, снижает энтальпию CO₂ перед расширительным клапаном | Транскритические CO₂-бустер-системы супермаркетов и логистических центров | Максимальный эффект в жарком климате (выше 2,6°C), интеграция с дополнительной ступенью сжатия, автоматическая оптимизация давления между ступенями |
Экономайзер - проверенный инструмент повышения эффективности холодильной установки. Правильный подбор типа теплообменника, корректная настройка давления между ступенями и регулярный контроль параметров обеспечивают стабильную экономию энергии на 10-25% и продлевают ресурс компрессорного оборудования.
