В создании любой современной холодильной установки или системы кондиционирования промышленного масштаба существует операция, где точность инженерного расчета встречается с искусством монтажа. Этой операцией является прокладка фреонопровода — процесс, который можно без преувеличения назвать формированием ценной артерии для всего комплекса. Ведь именно по этим стальным или медным «венам» будет циркулировать хладагент — вещество, чье состояние и давление определяют саму возможность преобразования температурных режимов.
Вопреки кажущейся простоте — соединить два блока трубой — данный процесс представляет собой комплекс высокотехнологичных задач. Каждый сантиметр трассы, каждый изгиб и каждая спайка должны подчиняться строгим законам физики и требованиям долговечности. Неправильно смонтированный фреонопровод — это не просто потенциальная утечка, это хроническая болезнь всей системы, ведущая к перерасходу энергии, падению производительности и преждевременному износу дорогостоящего компрессорного сердца. Таким образом, качество его укладки напрямую диктует экономическую эффективность и бесперебойный ресурс работы климатического или технологического оборудования на годы вперед.

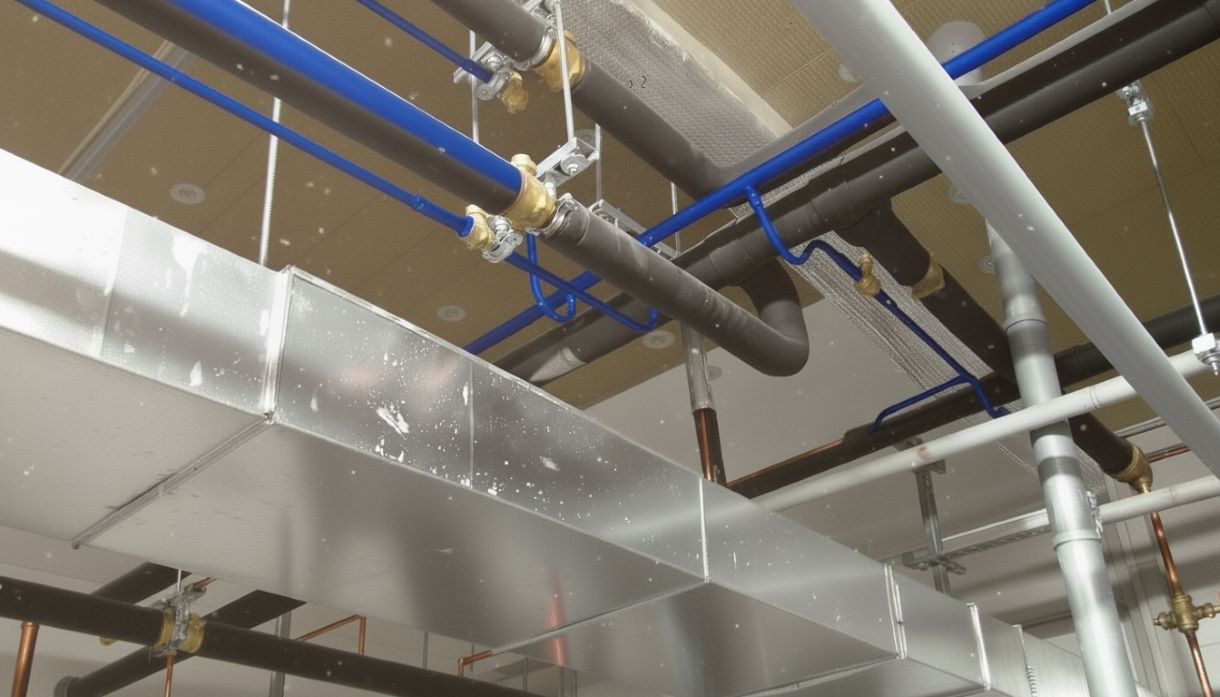

Подготовка к прокладке фреонопровода
Первый этап создания надежной фреоновой трассы начинается с тщательной подготовки, от которой зависит весь успех будущего проекта. На этой стадии специалисты анализируют техническую документацию оборудования, определяют специфику строительных конструкций и разрабатывают детальный план монтажу всех компонентов. Грамотная подготовка позволяет избежать многих проблем на последующих стадиях и гарантирует правильный монтаж всей системы в сжатые сроки.
Выбор трассы для фреонопровода
Прокладки трассы требует комплексного подхода, учитывающего как минимальную длину коммуникаций, так и удобство последующего обслуживания.
При проектировании фреоновой магистрали обязательно предусматривают оптимальные углы наклона для обеспечения возврат масла в компрессорный агрегат.
Особое внимание уделяют участкам прохода через строительные конструкции, где необходимо обеспечить сохранность труб и их термическую изоляцию. Для сложных конфигураций может потребоваться создание маслоподъемную петлю, предотвращающей скопление масла в отдельных участках контура.
Определение диаметра медных труб
Сечение медные трубки рассчитывается исходя из производительности системы и протяженности трассы, при этом газовой и жидкостной линии обычно имеют разный диаметр. Например, для бытовых систем кондиционирования часто применяются трубки 1/4 (6,35 мм) и 3/8 (9,52 мм), тогда как для шкафных кондиционеров могут потребоваться размеры 1/2 (12,7 мм) и 5/8 (15,88 мм).
Подготовка инструментов и материалов
Качественный монтаж кондиционера требует наличия профессионального инструментария и соответствующих материалов для обеспечения герметичности системы. Набор включает трубогибы, развальцовочный инструмент, фаскосниматели, вальцовочный аппарат и специализированный измерительный инструмент.
Компоненты для монтажа:
- Медные трубки соответствующего диаметра в бухтах с заводской отожженной структурой
- Теплоизоляция для медных трубопроводов с закрытой ячеистой структурой
- Дренажный шланг и комплект для организации отвода конденсата
- Комплект крепежных элементов и защитных кожухов
- Аргоновая горелка с регулятором давления и специализированный припой
- Набор для вакуумирования системы и контроля давления
- Электронный течеискатель и манометрические коллекторы
Монтаж внутреннего блока кондиционера
Монтаж внутреннего блока представляет собой комплекс работ по размещению и подключению климатического оборудования внутри помещения. От качества выполнения этих операций напрямую зависит эффективность работы кондиционера и его срок службы. На этом этапе создается основа для последующего подключения всех коммуникаций холодильного контура.
Установка внутреннего блока на стену
Процесс начинается с разметки положения монтажной пластины с использованием лазерного уровня для обеспечения строгой горизонтали. При скрытой прокладка фреонопроводов выполняется штробление стен глубиной 40-50 мм для размещения труб и кабелей.
Особое внимание уделяют прочности основания - для крепления к гипсокартонным перегородкам предусматривают закладные элементы, а к капитальным стенам используют анкерные болты длиной от 60 мм. Финишным этапом становится фиксация блока с проверкой зазоров и отсутствия вибраций.
Горизонтальный и вертикальный монтаж
Стандартный настенный монтаж предполагает горизонтальное расположение блока под потолком с соблюдением минимальных расстояний до препятствий. Для колонных и канальных прецизионные кондиционеры применяют вертикальную установку с организацией приточно-вытяжных решеток.
Особенности различных способов установки:
- Горизонтальный монтаж: расстояние от потолка 100-150 мм, от углов помещения ≥ 500 мм
- Вертикальная установка: обязательное наличие технологических зон обслуживания спереди и по бокам
- Потолочное размещение: требование к прочности межэтажного перекрытия и высоте помещения ≥ 3 м
Подключение дренажного трубопровода
Организация отвода конденсата требует создания постоянного уклона 3-5° для естественного стока влаги. При значительной длине дренажной линии применяют дополнительные дренажные помпы с датчиками уровня.
Аспекты дренажной системы:
- Диаметр дренажного шланга ≥ 16 мм для предотвращения засоров
- Теплоизоляция трубопровода в неотапливаемых зонах
- Установка дренажного сифона при подключении к канализационному стояку
- Ревизионные люки на протяженных участках для обслуживания
Установка наружного блока кондиционера
Установка наружного блока представляет собой наиболее ответственный этап в создании климатической системы, требующий профессионального подхода и специальных навыков. От качества выполнения этих работ напрямую зависит стабильность работы компрессора и всего холодильного контура. Грамотный монтажник знает, что правильное расположение и крепление внешнего модуля определяет не только эффективность, но и безопасность эксплуатации всей системы.
Выбор места для внешнего блока
| Критерий выбора | Рекомендуемые параметры | Примечания и технические особенности |
|---|---|---|
| Прочность несущей конструкции | Монтаж на капитальные стены или специальные усиленные конструкции | Для газобетонных и пористых материалов требуются сквозные крепления с распорными дюбелями. Вибрационные нагрузки от компрессора могут вызывать разрушение слабых оснований. |
| Доступность для обслуживания | Свободное пространство ≥ 50 см со стороны сервисных портов | Необходим прямой доступ к клапанам Шредера и электрическим клеммам для ежегодного обслуживания. Заблокированный доступ увеличивает стоимость работ на 30-40%. |
| Теплообмен и вентиляция | Зазор от стены ≥ 15 см, свободная зона перед решеткой ≥ 70 см | При установке в нишах или между парапетами происходит рециркуляция горячего воздуха, приводящая к росту давления конденсации и перерасходу электроэнергии до 25%. |
| Защита от атмосферных воздействий | Козырек над блоком ≥ 20 см, высота от земли ≥ 30 см | Прямое попадание снега на теплообменник вызывает обледенение и остановку системы. Высота установки регулируется с учетом снегового покрова региона. |
| Шумовое воздействие | Удаление от окон спален и соседских балконов ≥ 3 м | Уровень шума современных инверторных моделей не превышает 25-30 дБ, но при установке на вибрирующие конструкции возникает структурный шум. |
| Дренажный уклон | Естественный уклон ≥ 3° от блока | Образующийся при работе конденсат должен свободно стекать - застой воды приводит к обледенению зимой и коррозии теплообменника. |
| Эстетические considerations | Согласование цвета кронштейнов с фасадом, скрытая прокладка коммуникаций | Производители предлагают различные варианты цветовых решений для наружных блоков, включая камуфляжные панели под отделку фасада. |
Крепление блока и подсоединение трассы
После фиксации кронштейнов производится навеска модуля с точным выравниванием по уровню для обеспечения нормального стока конденсата. Затем выполняется аккуратное соединение медных трубопроводов с соблюдением технологии развальцовки и герметизации.
Ключевые операции при подключении:
- Калибровка и вальцовка соединительных фланцев
- Прокладка трасс с соблюдением минимального уклона 5-10 мм/м.п.
- Вакуумирование системы для удаления влаги и воздуха
- Контроль герметичности соединений течеискателем
Подключение электрических кабелей
Электромонтажные работы выполняются с обязательным соблюдением ПУЭ с использованием медного кабеля соответствующего сечения. Все соединения защищаются влагозащитными клеммными колодками и термоусадочными трубками.
Требования к электрической части:
- Установка отдельного автомата защиты в распределительном щитке
- Применение УЗО с током утечки не более 30 мА
- Обязательное заземление корпуса внешнего блока
- Маркировка всех силовых цепей для удобства обслуживания
