Мультизональное кондиционирование

Что такое мультизональные системы кондиционирования?

Мультизональные системы кондиционирования, или VRF системы (Variable Refrigerant Flow), — это технология, позволяющая подключать большое количество внутренних блоков к одному наружному блоку. Такие системы обеспечивают независимое управление климатом в разных зонах, что делает их идеальными для офисных зданий, гостиниц и крупных жилых комплексов.

Определение и основные компоненты мультизональных систем

• Внешний блок: Центральный элемент, обеспечивающий циркуляцию хладагента.
• Внутренние блоки: Размещаются в каждом помещении и регулируют температуру воздуха.
• Трубопроводы: Переносят хладагент между блоками, обеспечивая их соединение.
• Система управления: Контролирует работу всех компонентов через автоматику и микропроцессор.

Отличия мультизональных систем от обычных кондиционеров

1. Количество подключений: Обычные кондиционеры подключают один внешний блок к одному внутреннему, в то время как мультизональная система поддерживает до 50 внутренних блоков.
2. Переменный объём хладагента: VRF системы регулируют подачу хладагента в зависимости от нагрузки, что повышает энергоэффективность.
3. Гибкость установки: Возможность работы при большом перепаде высот и прокладке длинных трубопроводов.

Принцип работы мультизональной системы кондиционирования

1. Подача хладагента: Фреон движется по двум трубкам между наружным блоком и внутренними блоками.
2. Независимое управление: Каждый внутренний блок работает в своём режиме — охлаждение или нагрев.
3. Автоматическое регулирование: Микропроцессор контролирует подачу хладагента, распределяя его между зонами.
4. Интеллектуальная настройка: Система адаптируется к изменениям нагрузки, поддерживая оптимальную температуру воздуха.

Какие преимущества имеют VRF и VRV системы?

VRF и VRV системы кондиционирования (Variable Refrigerant Flow и Variable Refrigerant Volume) отличаются высокой производительностью, энергоэффективностью и удобством эксплуатации. Эти системы широко применяются в коммерческих, офисных и жилых зданиях благодаря своей универсальности.

Энергоэффективность и экономия электроэнергии

• Переменный объём хладагента позволяет системе адаптировать мощность к текущей нагрузке, снижая потребление электроэнергии.
• Использование инверторных компрессоров обеспечивает точное регулирование, что минимизирует износ оборудования.
• Функция рекуперации тепла позволяет использовать выделяемое тепло для обогрева других зон здания.

Гибкость в установке и управлении

1. Системы поддерживают большой перепад высот между наружным и внутренними блоками, что позволяет устанавливать оборудование в зданиях сложной архитектуры.
2. Прокладка длинных трубопроводов даёт возможность размещать внешний блок на крыше, техническом этаже или скрытой зоне.
3. Управление системой осуществляется через автоматику и специализированное программное обеспечение, включая удалённый доступ.

Возможность индивидуального контроля температуры в каждом помещении

• Каждый внутренний блок может работать в своём режиме, например, охлаждение в одном помещении и обогрев в другом.
• Регулирование температуры осуществляется с помощью настенных панелей, пультов или мобильных приложений.
• Система позволяет учитывать особенности каждого помещения, что особенно удобно в гостиницах и офисах с разными зонами использования.

Комбитехноцентр предлагает установку VRF и VRV систем кондиционирования, которые сочетают энергоэффективность, удобство управления и высокую производительность.

Как выбрать подходящую мультизональную систему кондиционирования?

Выбор мультизональной системы кондиционирования зависит от параметров здания, задач, которые она должна решать, и особенностей эксплуатации. Грамотная оценка потребностей помогает найти оптимальное сочетание мощности, производительности и стоимости системы.

Оценка мощности и производительности системы

• Мощность наружного блока должна соответствовать общей площади здания и числу обслуживаемых помещений.
• Подсчитывается суммарная производительность внутренних блоков, чтобы система могла поддерживать заданную температуру воздуха во всех зонах.
• Учитывается перепад высот между наружным блоком и внутренними, который не должен превышать рекомендованных значений (до 50 метров для большинства систем).
• Расчёт выполняется с учётом теплопотерь здания, интенсивности использования помещений и климатических условий региона.

Выбор между VRF и VRV технологиями

1. VRF системы (Variable Refrigerant Flow) — наиболее распространённый вариант. Подходят для зданий со сложной архитектурой и многозонным распределением.
2. VRV системы (Variable Refrigerant Volume) — технологии компании Daikin, обеспечивающие точное регулирование объёма хладагента. Они отличаются повышенной энергоэффективностью.
3. Выбор технологии зависит от уровня гибкости, необходимой для управления климатом в помещении, и бюджета проекта.

Сравнение ведущих производителей: Daikin, Mitsubishi и другие

• Daikin: Лидер на рынке VRV систем. Оборудование отличается высокой надёжностью, энергоэффективностью и поддержкой сложных конфигураций системы.
• Mitsubishi Electric: Производит универсальные VRF системы, которые подходят для зданий любого масштаба. Отличаются долговечностью и стабильной работой при интенсивной эксплуатации.
• Toshiba: Специализируется на инверторных системах с инновационной автоматикой. Решения Toshiba обеспечивают низкий уровень шума и минимальное энергопотребление.
• LG и Samsung: Производители, предлагающие доступные по цене системы с продвинутыми функциями управления.

Каковы особенности монтажа мультизональных систем?

Монтаж мультизональных систем кондиционирования включает несколько этапов, начиная с детального планирования и заканчивая настройкой оборудования. Грамотное выполнение работ гарантирует стабильную работу системы и долгий срок её службы.

Планирование и проектирование системы

• Определяется расположение наружного блока и зон для размещения внутренних блоков.
• Рассчитываются параметры системы: длина фреонопроводов, количество внутренних блоков и их суммарная производительность.
• Разрабатывается схема прокладки трубопроводов, учитывая перепад высот.
• Подбираются подходящие системы управления и автоматика для обеспечения эффективной работы.

Установка наружного и внутренних блоков

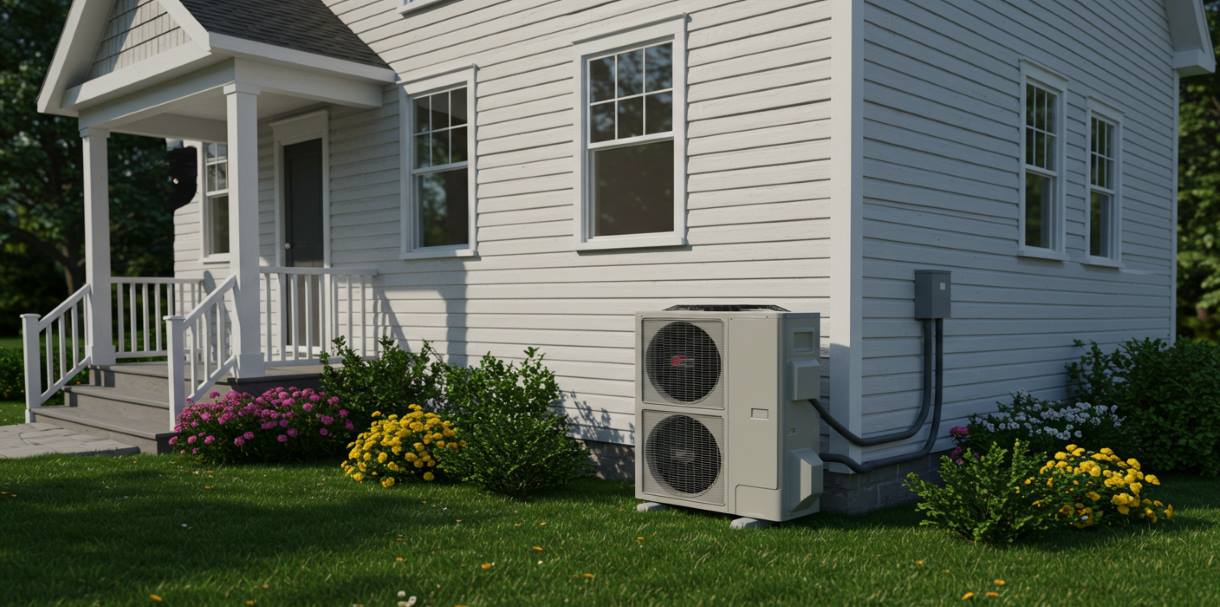

1. Наружный блок монтируется на крыше, техническом этаже или скрытом участке здания. Он должен быть защищён от прямого воздействия осадков и перегрева.
2. Внутренние блоки размещаются в помещениях, учитывая зонирование и особенности эксплуатации. Их установка возможна в подвесных потолках, настенных нишах или открытых пространствах.

Прокладка фреонопроводов и электрических коммуникаций

• Фреонопроводы соединяют наружный блок с внутренними и обеспечивают подачу хладагента. Используются трубки для подачи и возврата фреона, что характерно для двухтрубных или трёхтрубных систем.
• Прокладываются электрические кабели для питания системы и соединения системы управления с блоками.
• Устанавливается система отвода конденсата, включая дренажные трубки, которые защищают оборудование от скопления влаги.

Как осуществляется управление мультизональной системой кондиционирования?

Управление мультизональной системой кондиционирования обеспечивает гибкость и удобство. Возможность настроить климат для каждой зоны отдельно или контролировать систему централизованно делает такие решения универсальными для зданий любого назначения.

Централизованные системы управления

• Управление всей системой осуществляется через центральный пульт или специализированное программное обеспечение.
• Центральная система позволяет контролировать работу каждого внутреннего блока, задавать параметры температуры, влажности и режима работы.
• Возможна настройка расписания работы системы для экономии энергии, особенно в непиковые часы.
• Встроенные контроллеры собирают данные со всех зон, что помогает оптимизировать производительность системы.

Индивидуальные пульты управления для каждого внутреннего блока

• Каждый внутренний блок оснащается собственным пультом управления.
• Пульты позволяют задавать индивидуальные настройки, включая режим охлаждения, нагрева или вентиляции.
• Это удобно для зданий с разными зонами использования, например, офисов, гостиниц или торговых центров.
• Регулировка температуры возможна с точностью до градуса, что создаёт комфортные условия для пользователей.

Интеграция с системами "умный дом"

1. Мультизональные системы кондиционирования можно подключить к системам "умный дом", что обеспечивает управление через мобильные приложения или голосовые команды.
2. Интеграция позволяет синхронизировать работу кондиционирования с другими инженерными системами, такими как освещение и отопление.
3. Возможен удалённый мониторинг и настройка параметров, что особенно удобно для владельцев коммерческой недвижимости.
4. Такие решения поддерживают аналитические функции, позволяя отслеживать энергопотребление и улучшать эффективность работы системы.

Какие типы внутренних блоков используются в мультизональных системах?

Мультизональные системы кондиционирования поддерживают подключение различных типов внутренних блоков, что позволяет адаптировать систему под требования конкретного здания. Каждый тип блока имеет свои особенности, преимущества и области применения.

Настенные, кассетные и канальные внутренние блоки

• Настенные блоки: Компактные устройства, которые монтируются на стене. Они подходят для небольших помещений, таких как офисы, жилые комнаты и гостиничные номера. Настенные блоки легко устанавливаются и просты в обслуживании
• Кассетные блоки: Встраиваются в подвесные потолки и равномерно распределяют воздух по всей площади комнаты. Это решение идеально для торговых залов, конференц-залов и ресторанов. Благодаря скрытой установке кассетные блоки не нарушают интерьер.
• Канальные блоки: Используются в зданиях с высокими потолками, где важно скрыть оборудование. Воздух распределяется через сеть воздуховодов, обеспечивая вентиляцию и охлаждение в нескольких помещениях одновременно. Подходят для крупных объектов, таких как бизнес-центры и магазины.

Выбор оптимального типа внутреннего блока для разных помещений

1. Жилые комнаты и небольшие офисы: подходят настенные блоки благодаря их компактности.
2. Коммерческие помещения и рестораны: используются кассетные блоки, которые обеспечивают равномерный поток воздуха.
3. Крупные здания: для офисов, торговых центров и производственных помещений часто выбирают канальные блоки, которые можно подключить к общей системе вентиляции.

Возможности комбинирования различных типов блоков в одной системе

• Мультизональные VRF и VRV системы поддерживают подключение разных типов внутренних блоков к одному наружному блоку.
• Это позволяет оптимально распределить климатическое оборудование в зависимости от назначения зон.
• В одном здании можно комбинировать кассетные блоки для общих зон и настенные блоки для отдельных помещений, обеспечивая комфорт для всех пользователей.

Как обслуживать и ремонтировать мультизональные системы кондиционирования?

Регулярное обслуживание мультизональных систем кондиционирования, таких как VRF и VRV системы, помогает поддерживать их производительность и продлевать срок службы оборудования. Качественное техническое обслуживание и своевременный ремонт позволяют избежать дорогостоящих поломок и обеспечивают стабильную работу всей системы.

Регулярное техническое обслуживание и профилактика

• Очистка фильтров внутренних блоков. Загрязнение фильтров снижает эффективность системы и ухудшает качество воздуха.
• Проверка фреонопроводов. Необходимо регулярно проверять трубопроводы на герметичность, чтобы исключить утечки хладагента.
• Контроль дренажной системы. Осмотр и чистка дренажных трубок предотвращают скопление влаги и образование плесени.
• Диагностика наружного блока. Проверяются состояние компрессора, вентиляторов и теплообменников.

Диагностика и устранение типичных неисправностей

1. Снижение охлаждающей способности. Часто связано с утечкой фреона или загрязнением теплообменников. Решение — дозаправка хладагента и чистка оборудования.
2. Повышенный уровень шума. Может быть вызван износом вентиляторов или неправильной установкой блоков. Требуется замена повреждённых деталей или корректировка монтажа.
3. Перебои в работе внутреннего блока. Связаны с неисправностью системы управления или датчиков. Устраняется путём диагностики и замены дефектных компонентов.

Особенности ремонта VRF и VRV систем

• Высокая сложность ремонта. Для восстановления работоспособности системы требуется профессиональное оборудование и знания.
• Замена микропроцессоров и контроллеров. При поломке автоматических систем управления может потребоваться обновление программного обеспечения или замена компонентов.
• Обслуживание большого количества внутренних блоков. Ремонт каждого блока требует отдельного подхода в зависимости от его типа и назначения.

Комбитехноцентр предоставляет услуги по техническому обслуживанию и ремонту мультизональных систем кондиционирования, включая VRF и VRV системы. Мы обеспечиваем профессиональный подход, минимизируем простой оборудования и поддерживаем комфорт в вашем здании.
