Фанкойл – это устройство для кондиционирования и отопления. Он работает с чиллером, подающим теплоноситель. Принцип работы фанкойла похож на сплит-системы. Подключение оборудования требует точной обвязки трубопроводов. Теплообменник фанкойла охлаждает или нагревает воздух.
Дренажный отвод конденсата обеспечивает безопасную эксплуатацию. Гидравлическая система должна быть герметичной. Монтаж фанкойлов включает установку воздуховодов. Электрическое подключение выполняется по схеме производителя. Клапаны регулируют подачу воды в теплообменник. Особенности монтажа зависят от типа фанкойла. Правильное подключение гарантирует стабильную работу системы.
Электрическое подключение фанкойлов: основные принципы
Фанкойлы требуют грамотного подвода электропитания. Каждая модель имеет свои требования к напряжению. Подключение происходит через отдельный автоматический выключатель. Сечение кабеля подбирают по мощности оборудования. Установка фанкойлов всегда включает заземление. Электрические работы должен выполнять квалифицированный специалист. Неправильное подключение приводит к поломке техники. Фанкойлы могут работать от стандартной сети 220В. Для управления используют термостаты или централизованные системы.
Схема подключения фанкойла к электросети
При монтаже фанкойла учитывайте требования к электропитанию. Каждый фанкойл подключается через отдельный автомат. Сечение кабеля должно соответствовать мощности устройства. Обязательно заземлите оборудование для безопасности. Схему подключения согласуйте с проектной документацией. Избегайте перегрузки сети параллельным включением. Проверьте соответствие напряжения параметрам прибора. Неправильный выбор проводов может вызвать перегрев. После подключения протестируйте работу вентилятора.
Требования к электропроводке для фанкойлов
Организация электроснабжения климатического оборудования требует соблюдения строгих нормативов. Несоответствие параметров сети может привести к перегрузкам и выходу техники из строя. Рассмотрим ключевые аспекты электромонтажа.
Основные положения:
- Использование медного кабеля с сечением не менее 1,5 мм²
- Обязательное наличие отдельного автомата защиты
- Запрет на совместную прокладку с силовыми линиями
- Соблюдение цветовой маркировки проводов
Подбор автоматики и защитных устройств
Комплектующие для управления климатической техникой должны соответствовать ее характеристикам. Грамотный выбор оборудования предотвращает аварийные ситуации.
Необходимые компоненты:
- Термостат с точностью регулировки ±0,5°С
- Реле защиты от перепадов напряжения
- Устройство плавного пуска двигателя
- Контакторы с дугогасительными камерами
- Датчики контроля уровня хладагента
Особенности подключения разных типов фанкойлов

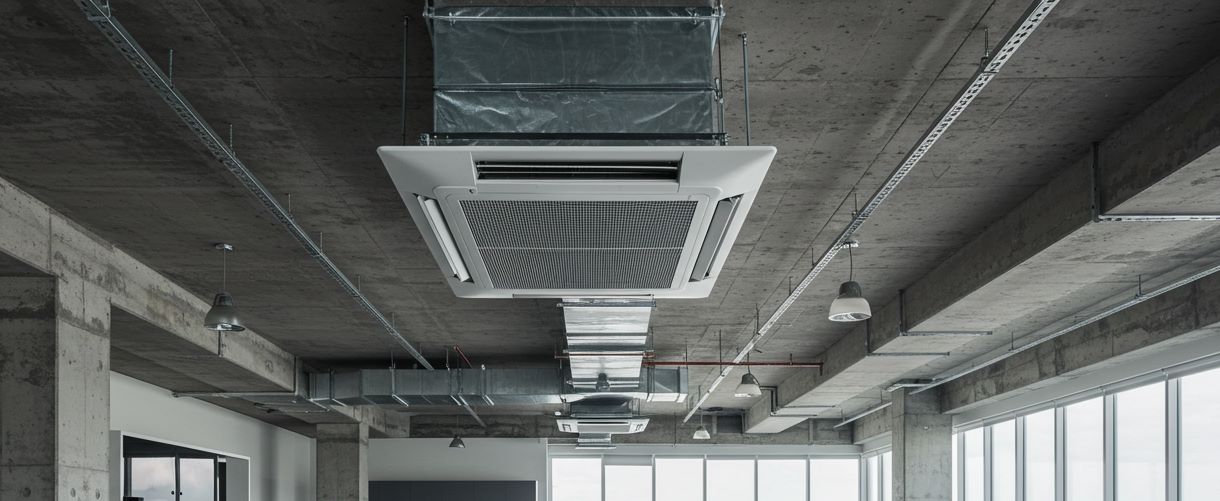

Кассетные фанкойлы требуют подвода питания к потолочной зоне. Канальные фанкойлы могут располагаться в технических помещениях. Фанкойл с одним теплообменником подключается проще многоконтурных моделей. Для кассетного фанкойла стоит предусмотреть доступ к блоку управления. Модели канальных фанкойлов различаются по способу коммутации. Некоторые устройства поддерживают дистанционное управление. Установка самого фанкойла влияет на сложность электромонтажа.
Электрическое подключение канальных фанкойлов
Канальный фанкойл требует точного расчета нагрузки. Для таких фанкойлов используют трехжильные кабели. Убедитесь, что фаза и ноль подключены верно. Автоматика управления должна быть защищена УЗО. Монтажные работы включают прокладку кабельных трасс. Избегайте пересечения силовых линий с воздуховод. Корректное подключение гарантирует тихую работу устройства. Настройте плавный пуск двигателя для долговечности.
При установке фанкойла необходимо учитывать особенности системы кондиционирования и системы отопления, так как происходит подключение к обоим типам систем. Внешне канальный фанкойл похож на внутренний блок сплит-системы, но его монтаж требует большей точности. Для стабильной работы всей системы необходимо также проверить исправность чиллера, который обеспечивает циркуляцию хладагента.
Специфика подключения кассетных и настенных моделей
Монтаж различных типов климатических агрегатов имеет свои технологические особенности. Учет этих нюансов обеспечивает корректную работу устройств.
Отличительные черты:
- Кассетные модификации: требуют точного центрирования относительно потолочного пространства
- Настенные версии: необходимо соблюдение минимальных расстояний от поверхностей
- Общий момент: обязательная проверка дренажного уклона
- Особенность: применение специальных кронштейнов для крепления
Различия в подключении фанкойлов разных производителей
Фанкойлы от различных брендов могут иметь отличия в схеме подключения, что влияет на процесс монтажа. Например, кассетный фанкойл одного производителя требует индивидуальной настройки скорости вентилятора, а у другого это происходит автоматически.
При установке канального фанкойла нужно учитывать расположение клеммной коробки — у некоторых моделей она находится сбоку, у других сверху. Подключение к гидравлической системы также варьируется: у одних фанкойлов обвязка выполняется через стандартные фитинги, у других требуются переходники.
Мощность каждого фанкойла зависит от его конструкции, поэтому сечение кабеля должно быть согласовано с проектировщиками. Некоторые устройства интегрируются с центральным отоплением, а другие работают только на охлаждение. Если в системе используется чиллер, совместимость оборудования лучше уточнить заранее.
Схемы подключения фанкойлов к системе управления
Простейшая схема включает термостат и пусковое реле. Система чиллер-фанкойл часто использует централизованное управление. Современные модели поддерживают Wi-Fi контроль. Часть фанкойла - электронный блок - требует аккуратного обращения. Для офисов применяют каскадное подключение нескольких устройств. Фанкойлу может потребоваться трансформатор для понижения напряжения. Сложные системы интегрируют с "умным домом".
Подключение к термостату и системе автоматики
Управление фанкойлом происходит через термостат или систему автоматики. Современные модели поддерживают Wi-Fi, что позволяет регулировать температуру со смартфона. При установке датчиков нужно учитывать их расположение — они не должны попадать под прямые потоки воздуха. Если фанкойл входит в систему отопления, термостат должен корректно переключать режимы обогрева и охлаждения. Настройки должны быть согласованы с проектировщиками, чтобы избежать конфликтов в работе оборудования.
Варианты управления скоростью вентилятора
Регулировка воздушного потока позволяет оптимизировать энергопотребление и создать комфортный микроклимат. Современные решения предлагают различные способы контроля.
Доступные методы:
- Ступенчатое переключение через механический переключатель
- Плавная регулировка с помощью электронного контроллера
- Автоматическая адаптация по сигналу термодатчика
- Дистанционное управление через мобильное приложение
- Интеграция в систему "умный дом"
Интеграция с системами "умный дом"
Фанкойлы можно интегрировать в систему "умный дом", что повышает удобство управления. Для этого используются специальные модули, которые подключаются к центральному контроллеру. Через мобильное приложение можно задавать расписание работы или регулировать мощность вентилятора. Если в здании есть чиллер, его работу тоже можно синхронизировать. Главное — правильно настроить сценарии, чтобы не было перегрузки сети.
Безопасность при электрическом подключении фанкойлов
Перед работами обязательно обесточьте сеть. Монтаж фанкойла проводят в сухих помещениях. Изолируйте все соединения влагозащитными материалами. Конденсат не должен попадать на электрические компоненты. Используйте только сертифицированные кабели и разъемы. Герметичность соединений проверяют перед первым запуском. Не превышайте допустимую нагрузку на электросеть.
Требования к заземлению оборудования
Организация защитного контура является обязательным условием безопасной эксплуатации. Пренебрежение этим правилом создает риск поражения током.
Критерии правильного монтажа:
- Сопротивление контура не должно превышать 4 Ом
- Использование медного проводника сечением от 4 мм²
- Запрет на последовательное соединение приборов
- Обязательная проверка мегомметром
- Маркировка желто-зеленой изоляцией
Защита от перепадов напряжения
Фанкойлы чувствительны к скачкам напряжения, поэтому стоит установить стабилизатор. Особенно это актуально для объектов с нестабильной электросетью. Если используется чиллер, защита должна охватывать и его. Хорошим решением будет реле напряжения, которое отключит питание при критических значениях. Это продлит срок службы оборудования и предотвратит поломки.
Меры предосторожности при монтаже
| Этап монтажа | Риски | Меры предосторожности |
|---|---|---|
| Подготовка к установке фанкойла | Неправильный подбор мощности, несоответствие проекту | Проверить технические условия, согласовать с проектировщиками |
| Монтаж воздуховода | Негерметичность, повышенный шум, снижение КПД | Использовать виброизоляционные крепления, проверять стыки |
| Подключение к чиллеру | Ошибки в обвязке, перегрузка системы | Проверить схему трубопроводов, установить запорную арматуру |
| Электрические соединения | Короткое замыкание, поражение током | Отключить питание, проверить заземление, использовать УЗО |
| Интеграция с системой отопления | Гидравлические удары, перегрев | Установить балансировочные клапаны, терморегуляторы |
Распространенные ошибки при подключении фанкойлов
Неправильный подбор сечения проводов - частая проблема. Фанкойлы устанавливаются без учета доступа для обслуживания. Многие забывают про обязательное заземление. Установке фанкойла часто мешают ошибки в проекте. Перепутанные фазы выводят технику из строя. Большинство фанкойлов чувствительны к перепадам напряжения.
Неправильное подключение фаз
При трёхфазном подключении ошибки в коммутации могут привести к выходу фанкойла из строя. Если двигатель вращается не в ту сторону, нужно поменять местами две фазы. Перед пуском системы обязательно проверьте правильность соединений. В некоторых моделях есть защита от перегрева, но лучше не рисковать.
Ошибки в коммутации управляющих сигналов
| Тип ошибки | Причина возникновения | Последствия | Как избежать |
|---|---|---|---|
| Неправильное подключение к обвязке фанкойла | Ошибки в схеме подключения трубопроводов | Нарушение циркуляции теплоносителя, перегрев/замерзание | Должна быть согласована с проектировщиками |
| Перепутаны фаза и ноль при установке фанкойла | Неверное подключение питания | Выход из строя платы управления, риск КЗ | Проверять маркировку проводов (L, N, PE) перед включением |
| Ошибки в подключении к чиллеру | Неправильная коммутация сигналов управления | Чиллер не запускается или работает некорректно | Использовать схему, указанную производителем |
| Некорректное подключение воздуховода | Неправильный расчет сечения или монтаж | Снижение КПД, шум, неравномерное охлаждение | Проверять аэродинамику системы перед запуском |
| Нарушение полярности при подключении кассетных фанкойлов | Перепутаны "+" и "–" на клеммах | Отказ сервоприводов, неправильная работа клапанов | Соблюдать схему подключения из инструкции |
Последствия некачественного монтажа
Нарушение технологических норм при инсталляции климатической техники приводит к серьезным проблемам. Своевременное выявление дефектов минимизирует ущерб.
Типичные проблемы:
- Появление конденсата на токоведущих частях
- Вибрация и шум при работе агрегатов
- Неравномерное распределение воздушных потоков
- Преждевременный износ подвижных узлов
- Ложные срабатывания защитных систем
Проверка работоспособности после подключения
Первый запуск проводят на минимальной мощности. Фанкойла необходимо проверить все режимы работы. Убедитесь в отсутствии посторонних шумов. Воздух в помещении должен равномерно охлаждаться/нагреваться. Контролируйте температуру на выходе из воздуховода. Фанкойла также проверяют на корректность отвода конденсата.
Тестирование всех режимов работы
Комплексная проверка функционала после установки гарантирует надежную эксплуатацию. Процедура включает несколько обязательных этапов.
Порядок проведения испытаний:
- Проверка работы вентилятора на всех скоростях
- Контроль точности поддержания температуры
- Тестирование аварийных режимов
- Проверка реакции на команды управления
- Оценка равномерности прогрева/охлаждения
Проверка корректности управления
После завершения монтажа фанкойлов выполняется тестирование всех режимов. Убедитесь, что переключение между обогревом и охлаждением происходит без задержек. Если фанкойл подключён к гидравлической системе, проверьте отсутствие протечек. Работа вентилятора должна быть плавной, без вибраций.
Диагностика возможных проблем
Своевременное выявление неисправностей предотвращает серьезные поломки. Современные методы позволяют быстро локализовать дефекты.
Методы выявления неполадок:
- Анализ показаний встроенных датчиков
- Визуальный осмотр соединений и узлов
- Замер рабочих параметров мультиметром
- Контроль давления в контуре хладагента
- Тепловизионное обследование электроцепей
