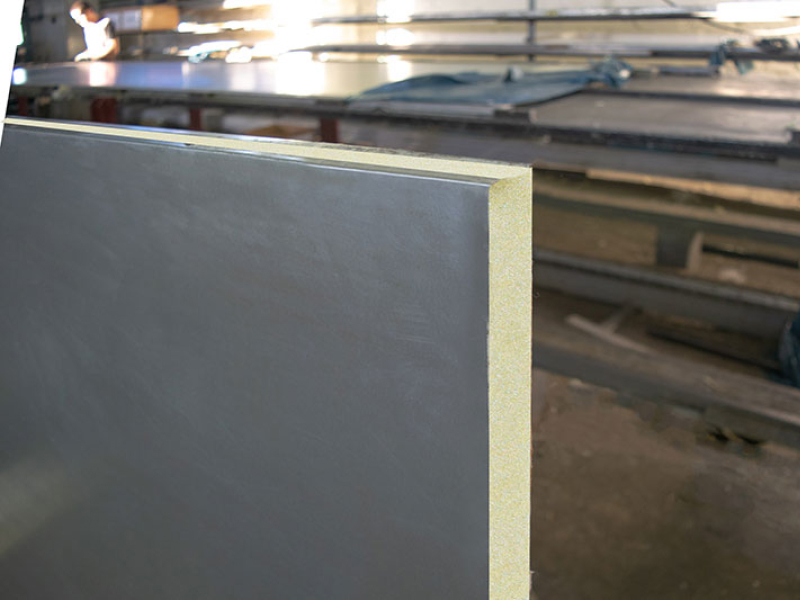

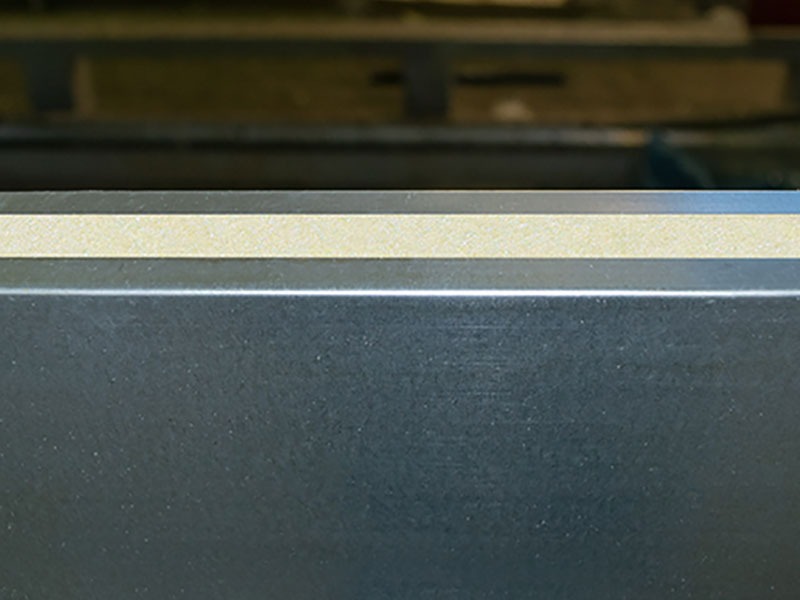

Сэндвич-панели с пенополиуретаном PUR Classic предназначены для строительства холодильных камер, складов небольшого объема, утепления производственных помещений, строительства технологических и подсобных помещений. Позволяют сократить затраты на охлаждение или обогрев за счет теплопроводности 0,022 Вт/м·К. Обладают высокими гидротеплоизоляционными характеристиками, экономичны, просты в монтаже. Производятся с гладкой или профилированной поверхностью любых цветов RAL.
Сэндвич-панели с PUR Classic на системе ППУ международного производителя Dow Chemical — трехслойные панели с теплоизоляцией из жесткого пенополиуретана плотностью 42–45 кг/м³.
Уникальный, самый глубокий на российском рынке стыковочный профиль 20 мм гарантирует отсутствие мостов холода. Продукция сертифицирована и проходит строгий контроль качества по ТУ 5284-003-7798354. «ПрофХолод» производит сэндвич-панели с PUR Classic в Московской области и поставляет их в Москву и другие города и регионы России и за рубеж.
Современное оборудование итальянского производства — периодическая линия SAIP по изготовлению стеновых сэндвич-панелей с ППУ, использование высококачественных материалов и компонентов, высокий профессионализм специалистов гарантируют долговечность и надежность продукции «ПрофХолода».
Технические характеристики
| Наименование показателя | Значение | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Тип наполнителя Наименование показателя |
PUR Classic Значение |
|||||||||||
| Плотность Наименование показателя |
(40 ± 2) кг/м3 Значение |
|||||||||||
| Толщина панелей, мм Наименование показателя |
40 Значение |
50 | 60 | 80 | 100 | 120 | 140 | 150 | 160 | 180 | 200 | |
| Вес, кг/м2 Наименование показателя |
8,5-9,5 Значение |
8,9-9,9 | 9,7-10,7 | 10,4-11,6 | 11,2-12,4 | 11,9-13,2 | 12,7-14,1 | 13,1-14,5 | 13,5-14,9 | 14,2-15,8 | 15-16,6 | |
| Максимальная длина Наименование показателя |
16 000 мм Значение |
|||||||||||
| Ширина Наименование показателя |
1 200 мм Значение |
|||||||||||
| Рабочая ширина Наименование показателя |
1 190 мм Значение |
|||||||||||
| Толщина металла Наименование показателя |
≥ 0,45 мм Значение |
|||||||||||
| Поверхность металла Наименование показателя |

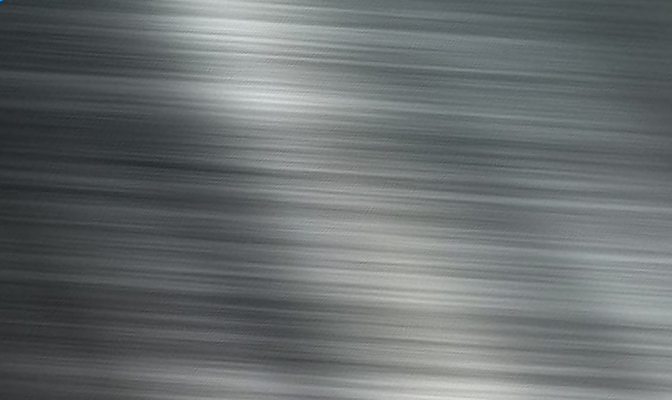

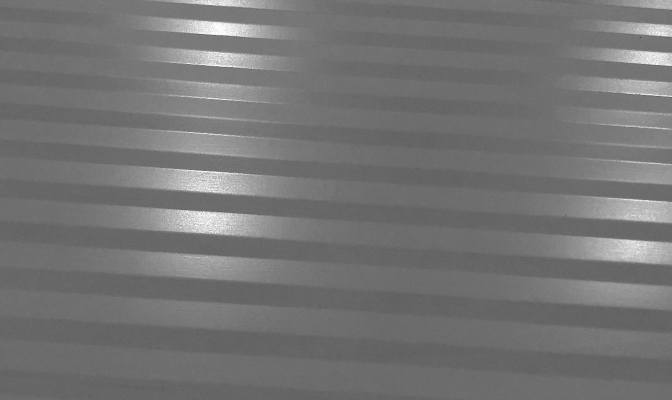

профилированная / гладкая Значение |
|||||||||||
| Стандартное исполнение Наименование показателя |
RAL 9003/Zn (некрашеный оцинкованный лист) Значение |
|||||||||||
| Коэффициент теплопроводности Наименование показателя |
0,022 Вт/мK Значение |
|||||||||||
| Коэффициент термического сопротивления Наименование показателя |
1,90 Значение |
2,38 | 2,86 | 3,81 | 4,76 | 5,71 | 6,67 | 7,14 | 7,62 | 8,57 | 9,52 | |
| Влагопоглощение за 24 часа при относительной влажности воздуха 96% Наименование показателя |
12,5% Значение |
|||||||||||
| Водопоглощение за 24 часа при полном погружении, % от объема Наименование показателя |
2,5% Значение |
|||||||||||
| Звукоизоляция Наименование показателя |
25 дБ Значение |
|||||||||||
| Показатель | Изделие | 40 мм | 60 мм | 80-120 мм | 150-200 мм |
|---|---|---|---|---|---|
| Предел огнестойкости Показатель |
Стеновые PUR-панели Изделие |
EI 15 40 мм |
|||
| Стеновые PIR-панели Показатель |
EI 15 Изделие |
EI 30 40 мм |
EI 45 60 мм |
||

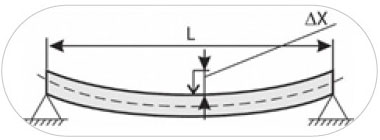

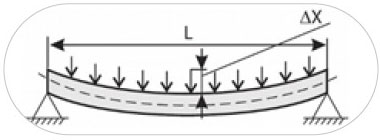

| Толщина панели, мм | Допустимая нагрузка (нетто), кгс/м2 | Схема нагружения (допустимый прогиб L/200) | ||||
|---|---|---|---|---|---|---|
| Длина панели, м | ||||||
| 2 | 3 | 4 | 5 | 6 | ||
| 40 Толщина панели, мм |
141 Допустимая нагрузка (нетто), кгс/м2 |
82 Схема нагружения (допустимый прогиб L/200) |
52 Длина панели, м |
33 2 |
21 3 |
4 |
| 50 Толщина панели, мм |
183 Допустимая нагрузка (нетто), кгс/м2 |
109 Схема нагружения (допустимый прогиб L/200) |
71 Длина панели, м |
48 2 |
33 3 |
|
| 60 Толщина панели, мм |
224 Допустимая нагрузка (нетто), кгс/м2 |
136 Схема нагружения (допустимый прогиб L/200) |
91 Длина панели, м |
63 2 |
44 3 |
|
| 80 Толщина панели, мм |
307 Допустимая нагрузка (нетто), кгс/м2 |
191 Схема нагружения (допустимый прогиб L/200) |
131 Длина панели, м |
94 2 |
69 3 |
|
| 100 Толщина панели, мм |
390 Допустимая нагрузка (нетто), кгс/м2 |
246 Схема нагружения (допустимый прогиб L/200) |
171 Длина панели, м |
125 2 |
94 3 |
|
| 120 Толщина панели, мм |
473 Допустимая нагрузка (нетто), кгс/м2 |
301 Схема нагружения (допустимый прогиб L/200) |
212 Длина панели, м |
157 2 |
120 3 |
|
| 150 Толщина панели, мм |
598 Допустимая нагрузка (нетто), кгс/м2 |
383 Схема нагружения (допустимый прогиб L/200) |
273 Длина панели, м |
206 2 |
160 3 |
|
| 180 Толщина панели, мм |
723 Допустимая нагрузка (нетто), кгс/м2 |
466 Схема нагружения (допустимый прогиб L/200) |
335 Длина панели, м |
254 2 |
199 3 |
|
| 200 Толщина панели, мм |
806 Допустимая нагрузка (нетто), кгс/м2 |
521 Схема нагружения (допустимый прогиб L/200) |
376 Длина панели, м |
287 2 |
226 3 |
|

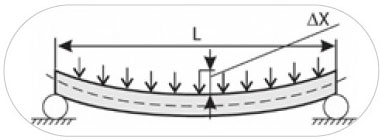

| Толщина панели, мм | Допустимая нагрузка (нетто), кгс/м2 | Схема нагружения | ||||
|---|---|---|---|---|---|---|
| Длина панели, м | ||||||
| 2 | 3 | 4 | 5 | 6 | ||
| 40 Толщина панели, мм |
106 Допустимая нагрузка (нетто), кгс/м2 |
47 Схема нагружения |
21 Длина панели, м |
8 2 |
2 3 |
4 |
| 50 Толщина панели, мм |
144 Допустимая нагрузка (нетто), кгс/м2 |
68 Схема нагружения |
34 Длина панели, м |
16 2 |
7 3 |
|
| 60 Толщина панели, мм |
183 Допустимая нагрузка (нетто), кгс/м2 |
91 Схема нагружения |
48 Длина панели, м |
26 2 |
13 3 |
|
| 80 Толщина панели, мм |
263 Допустимая нагрузка (нетто), кгс/м2 |
139 Схема нагружения |
79 Длина панели, м |
46 2 |
27 3 |
|
| 100 Толщина панели, мм |
344 Допустимая нагрузка (нетто), кгс/м2 |
189 Схема нагружения |
113 Длина панели, м |
69 2 |
43 3 |
|
| 120 Толщина панели, мм |
426 Допустимая нагрузка (нетто), кгс/м2 |
241 Схема нагружения |
148 Длина панели, м |
94 2 |
61 3 |
|
| 150 Толщина панели, мм |
549 Допустимая нагрузка (нетто), кгс/м2 |
320 Схема нагружения |
202 Длина панели, м |
133 2 |
90 3 |
|
| 180 Толщина панели, мм |
673 Допустимая нагрузка (нетто), кгс/м2 |
399 Схема нагружения |
259 Длина панели, м |
175 2 |
121 3 |
|
| 200 Толщина панели, мм |
755 Допустимая нагрузка (нетто), кгс/м2 |
453 Схема нагружения |
297 Длина панели, м |
204 2 |
143 3 |
|

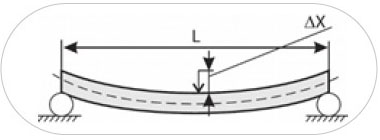

| Толщина панели, мм | Допустимая нагрузка (нетто), кгс/м2 | Схема нагружения | ||||
|---|---|---|---|---|---|---|
| Длина панели, м | ||||||
| 2 | 3 | 4 | 5 | 6 | ||
| 40 Толщина панели, мм |
167 Допустимая нагрузка (нетто), кгс/м2 |
146 Схема нагружения |
123 Длина панели, м |
100 2 |
78 3 |
4 |
| 50 Толщина панели, мм |
216 Допустимая нагрузка (нетто), кгс/м2 |
194 Схема нагружения |
170 Длина панели, м |
145 2 |
119 3 |
|
| 60 Толщина панели, мм |
265 Допустимая нагрузка (нетто), кгс/м2 |
242 Схема нагружения |
215 Длина панели, м |
186 2 |
158 3 |
|
| 80 Толщина панели, мм |
363 Допустимая нагрузка (нетто), кгс/м2 |
339 Схема нагружения |
309 Длина панели, м |
278 2 |
245 3 |
|
| 100 Толщина панели, мм |
462 Допустимая нагрузка (нетто), кгс/м2 |
436 Схема нагружения |
405 Длина панели, м |
371 2 |
335 3 |
|
| 120 Толщина панели, мм |
560 Допустимая нагрузка (нетто), кгс/м2 |
534 Схема нагружения |
502 Длина панели, м |
466 2 |
427 3 |
|
| 150 Толщина панели, мм |
708 Допустимая нагрузка (нетто), кгс/м2 |
680 Схема нагружения |
647 Длина панели, м |
608 2 |
567 3 |
|
| 180 Толщина панели, мм |
856 Допустимая нагрузка (нетто), кгс/м2 |
827 Схема нагружения |
792 Длина панели, м |
752 2 |
708 3 |
|
| 200 Толщина панели, мм |
954 Допустимая нагрузка (нетто), кгс/м2 |
925 Схема нагружения |
890 Длина панели, м |
848 2 |
803 3 |
|
| Толщина панели, мм | Допустимая нагрузка (нетто), кгс/м2 | Схема нагружения | ||||
|---|---|---|---|---|---|---|
| Длина панели, м | ||||||
| 2 | 3 | 4 | 5 | 6 | ||
| 40 Толщина панели, мм |
133 Допустимая нагрузка (нетто), кгс/м2 |
91 Схема нагружения |
56 Длина панели, м |
29 2 |
7 3 |
4 |
| 50 Толщина панели, мм |
180 Допустимая нагрузка (нетто), кгс/м2 |
132 Схема нагружения |
91 Длина панели, м |
56 2 |
29 3 |
|
| 60 Толщина панели, мм |
227 Допустимая нагрузка (нетто), кгс/м2 |
175 Схема нагружения |
127 Длина панели, м |
86 2 |
53 3 |
|
| 80 Толщина панели, мм |
323 Допустимая нагрузка (нетто), кгс/м2 |
264 Схема нагружения |
206 Длина панели, м |
154 2 |
110 3 |
|
| 100 Толщина панели, мм |
420 Допустимая нагрузка (нетто), кгс/м2 |
356 Схема нагружения |
289 Длина панели, м |
228 2 |
174 3 |
|
| 120 Толщина панели, мм |
517 Допустимая нагрузка (нетто), кгс/м2 |
449 Схема нагружения |
376 Длина панели, м |
306 2 |
243 3 |
|
| 150 Толщина панели, мм |
663 Допустимая нагрузка (нетто), кгс/м2 |
591 Схема нагружения |
511 Длина панели, м |
430 2 |
355 3 |
|
| 180 Толщина панели, мм |
810 Допустимая нагрузка (нетто), кгс/м2 |
735 Схема нагружения |
648 Длина панели, м |
559 2 |
474 3 |
|
| 200 Толщина панели, мм |
908 Допустимая нагрузка (нетто), кгс/м2 |
831 Схема нагружения |
741 Длина панели, м |
647 2 |
555 3 |
|
| Толщина панели, мм | Величина прогиба в центре, мм | Масса панели, кг | |
|---|---|---|---|
| Длина пролёта панели 6 м | |||
| Концы закреплены | Концы свободны | ||
| 60 Толщина панели, мм |
5,8 Величина прогиба в центре, мм |
13,6 Масса панели, кг |
75,7 Длина пролёта панели 6 м |
| 80 Толщина панели, мм |
4,3 Величина прогиба в центре, мм |
8,9 Масса панели, кг |
81,3 Длина пролёта панели 6 м |
| 100 Толщина панели, мм |
3,4 Величина прогиба в центре, мм |
6,6 Масса панели, кг |
87 Длина пролёта панели 6 м |
| 120 Толщина панели, мм |
2,9 Величина прогиба в центре, мм |
5,3 Масса панели, кг |
92,7 Длина пролёта панели 6 м |
| 140 Толщина панели, мм |
2,6 Величина прогиба в центре, мм |
4,4 Масса панели, кг |
98,4 Длина пролёта панели 6 м |
| 150 Толщина панели, мм |
2,4 Величина прогиба в центре, мм |
4 Масса панели, кг |
101,3 Длина пролёта панели 6 м |
| 160 Толщина панели, мм |
2,3 Величина прогиба в центре, мм |
3,8 Масса панели, кг |
104,1 Длина пролёта панели 6 м |
| 180 Толщина панели, мм |
2,1 Величина прогиба в центре, мм |
3,4 Масса панели, кг |
109,8 Длина пролёта панели 6 м |
| 200 Толщина панели, мм |
2 Величина прогиба в центре, мм |
3 Масса панели, кг |
115,5 Длина пролёта панели 6 м |
Конструкция

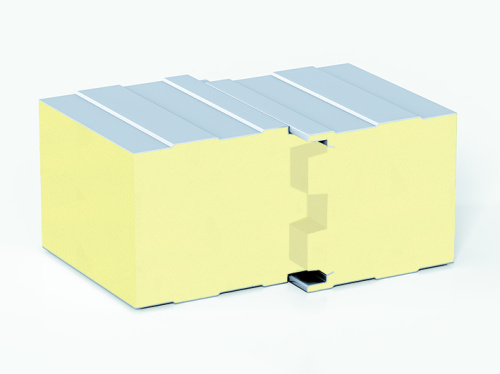

Стеновые сэндвич-панели PUR Classic (ПУР «Классик») на системе ППУ международного производителя Dow Chemical обеспечивают теплоизоляцию помещения и не впитывают воду.
Конструктивно сэндвич-панель представляет собой трёхслойный строительный материал:
- внешние стороны — покрытие из высокопробного металла толщиной 0,5–0,7 мм российского производства (Новолипецкий металлургический комбинат, Северсталь, ГК ИНСАЮР);
- наполнитель — жёсткий мелкоячеистый пенополиуретан, плотность 40–42 кг/м³, коэффициент теплопроводности ППУ k = 0,022 Вт/м·К.
Стеновые панели:
Ширина — 1190 мм
Длина панелей толщиной 40 и 50 мм — до 6100 мм
Длина панелей толщиной от 60 до 200 мм — до 9100 мм
Толщина — 40, 50, 60, 80, 100, 120, 140, 150, 160, 180 и 200 мм
Панели для вентиляции:
Ширина — 1190 мм
Длина — до 3000 мм
Толщина — 45 мм
Толщина металла — от 0,45 мм
Сэндвич-панели с PUR Classic («ПУР Классик») «ПрофХолода» производятся с самым глубоким на рынке стыковочным профилем «шип-паз» 20 мм, который обеспечивает:
- максимальную тепло- и гидроизоляцию соединений;
- ликвидацию мостов холода;
- минимальный расход монтажной пены при стыковке.
В зависимости от толщины стеновых сэндвич-панелей «ПрофХолод» изготовит одинарный, двойной либо тройной «шип-паз».
Панели PUR Classic предназначены для:
- строительства холодильных камер, морозильных промышленных складов;
- утепления зданий в пищевой, агропромышленной и фармацевтической отраслях;
- каркасного малоэтажного строительства домов и коттеджей.
В «ПрофХолоде» вы можете заказать производство сэндвич-панелей PUR Classic:
- для стен;
- для вентиляционных шахт, воздуховодов, вентиляционных магистралей и т.п.
Замки фиксации

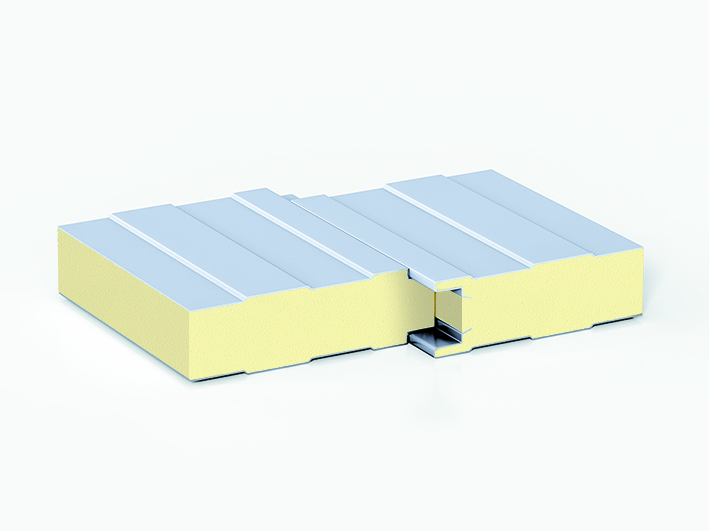

Одинарный шип-паз при толщине 40–60 мм

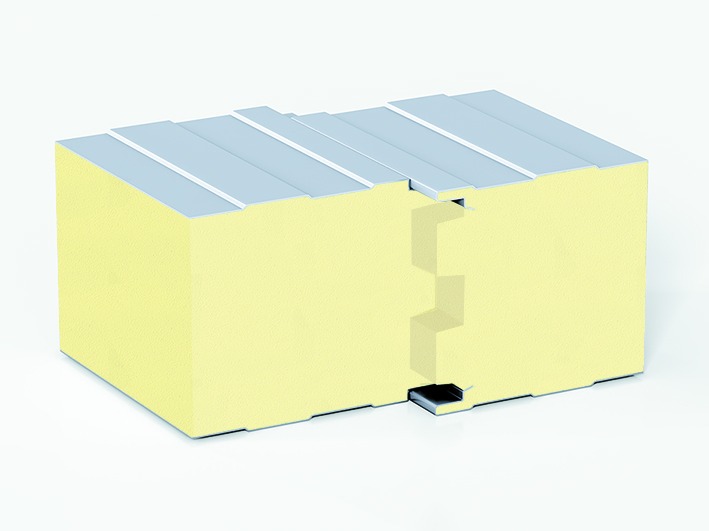

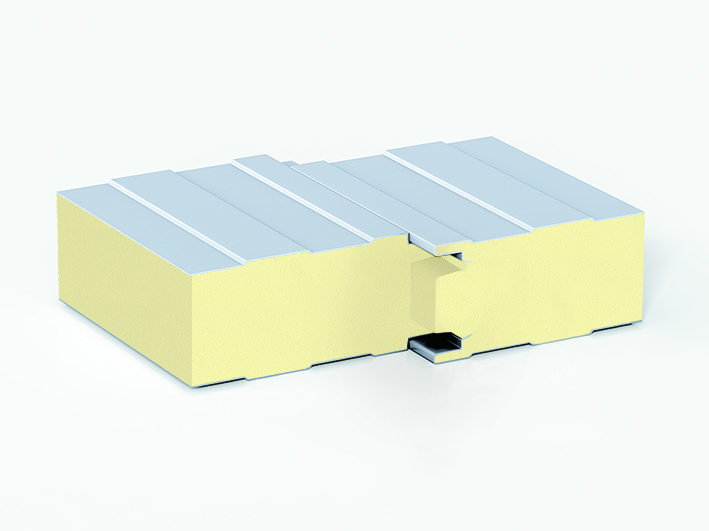

Двойной шип-паз при толщине 80–150 мм
Тройной шип-паз при толщине 180–200 мм

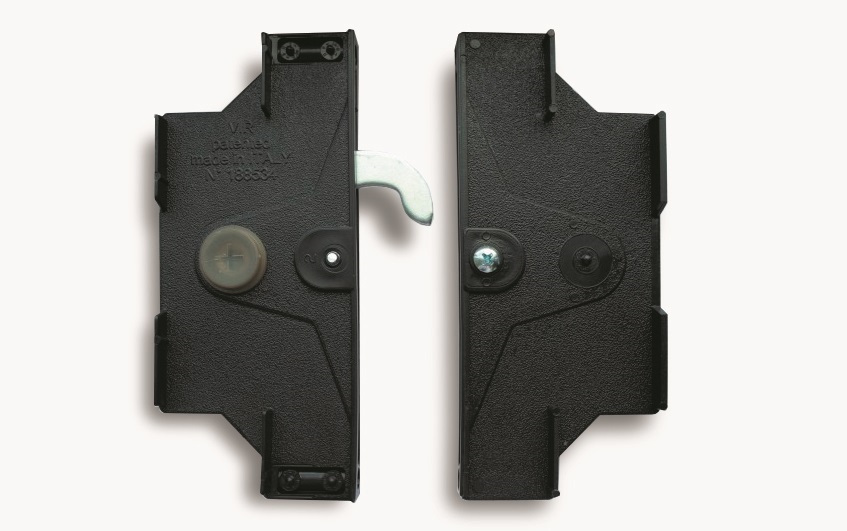

Эксцентриковый замок добавляется по желанию заказчика
Плюсы замка сэндвич-панелей «ПрофХолод»
-
Глубина стыковки по пене составляет 20 мм. Замок «ПрофХолод» — самый глубокий среди российских аналогов, обеспечивает минимальные тепловые потери соединения.
-
Стыковочные зазоры не более 0,5 мм минимизируют тепловые потери конструкции и расход монтажных материалов. Внешний стыковочный зазор препятствует разрушению конструкции при тепловом расширении.
-
Максимальная жёсткость обеспечивается за счёт конструкции, когда края металлических листов уходят в пену. Коническая форма металлической обкладки направляет панели при стыковке.
Варианты покрытия:
Оцинкованная сталь
.jpg)
Используется в местах прилегания сэндвич-панелей к стене, для других скрытых плоскостей, которые не вступают в контакт с моющими веществами.
.jpg)
.jpg)
Оцинкованная сталь с полиэфирным покрытием
Более 80% холодильных складов строятся именно с таким металлом, который покрыт полиэфирной краской. Вы можете выбрать нужный вам цвет по шкале RAL.
PVDF или ПВДФ
Сталь со специальным покрытием для сельскохозяйственных зданий. Хорошая стойкость к коррозии, высокая стойкость к ультрафиолетовому излучению: RUV 4, RC 4.
AISI 304
Нержавеющая сталь для цехов мясоперерабатывающих предприятий, убоя, разделки мяса, для холодильных камер хранения фруктов, фармацевтических предприятий.
AISI 430
Нержавеющая сталь для непищевых производств: технологические помещения продуктовых складов, непищевые склады с агрессивной химической обработкой.
Другие покрытия
Вы можете заказать в «ПрофХолоде» любые другие нужные вам покрытия для сэндвич-панелей.
Профилирование поверхности
Гладкая
Профилированная
Microrib
Сроки производства
Многолетний опыт работы на периодической линии по производству сэндвич-панелей с наполнителем из PUR Classic позволяет максимально точно спрогнозировать сроки поставки продукции для строительства ваших складов или холодильных камер.
Ваши сэндвич-панели будут готовы в течение 2 недель с момента оформления заказа. Для доставки по Москве и Московской области — организуем перевозку за один день с момента готовности заказа. Для доставки по регионам — организуем перевозку за два дня с момента готовности заказа. Для доставки в другие страны — организуем перевозку за 3-4 дня с момента готовности заказа.
Цены
Виды покрытий, которые используются при производстве сэндвич-панелей:
- RAL – оцинкованная сталь с полиэфирным покрытием, стандартный цвет RAL 9003. Возможны другие цвета. Для универсального использования. RUV 2, RC 2.
- Zn – оцинкованная сталь без полиэфирного покрытия. Для универсального использования.
- AISI 304 – нержавеющая сталь для пищевых производств.
- AISI 430 – нержавеющая сталь для непищевых производств.
- PVDF – сталь со специальным покрытием для сельскохозяйственных зданий. RUV 4, RC 4.
- PU – сталь с полиуретановым покрытием.
- Food safe – сталь со специальным покрытием для мясных, рыбных, молочных, сырных и других пищевых производств, помещений с постоянной влажностью. RUV 4, RC 5.
