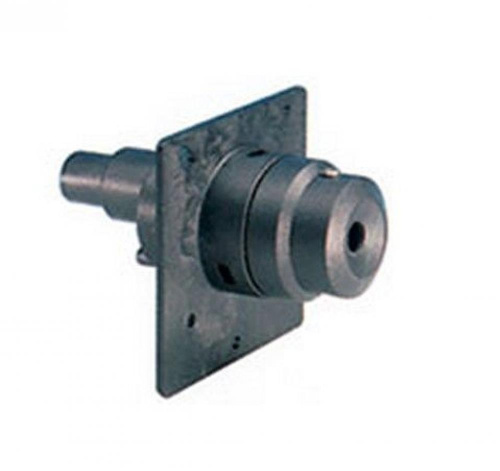

SDPOEM0012 Форсунка CAREL для увлажнителей до 3 кг/ч
Steam injection nozzle up to 3 kg/h
Компактные парораспределительные форсунки для небольших воздуховодов и, например, турецких бань. Форсунки могут устанавливаться в горизонтальном или вертикальном положении (паровым отверстием вверх).
Указания по монтажу:
1. Просверлите необходимое количество отверстий в стенке воздуховода по шаблону для форсунок;
2. Установите форсунку;
3. Прикрутите монтажный фланец форсунки 4 винтами.
Комментарии к схеме:
A. Впускной патрубок пара
B. Слив конденсата
C. Отверстие подачи пара
Диаметр отверстия зависит от модели форсунки:
• Модель SDPOEM0000: отверстие диаметром до 30 мм (1,2”) просверливается вручную;
• Модель SDPOEM0012: отверстие диаметром 12 мм (0,5”);
• Модель SDPOEM0022: отверстие диаметром 22 мм (0,9”);
D. Шаблон для сверления отверстий
Совместимость:
UE* humiSteamX-plus- UE001XD001
- UE001XD0E1
- UE001XDC01
- UE003XD001
- UE003XD0E1
- UE003XDC01
- UE003XL001
- UE003XL0E1
- UE003XLC01
- UE001YD001
- UE001YDC01
- UE003YD001
- UE003YDC01
- UE003YL001
- UE003YLC01
- UE001WD001
- UE001WDC01
- UE003WD001
- UE003WDC01
- UE003WL001
- UER003XD001
- UER003XDC01
- UER003XL001
- UER003XL0E1
- UER003XLC01
- UER003YD0E1
- UER003YL0E1
- UR002CD001
- UR002CD101
- UR002HD001
- UR002HD101
