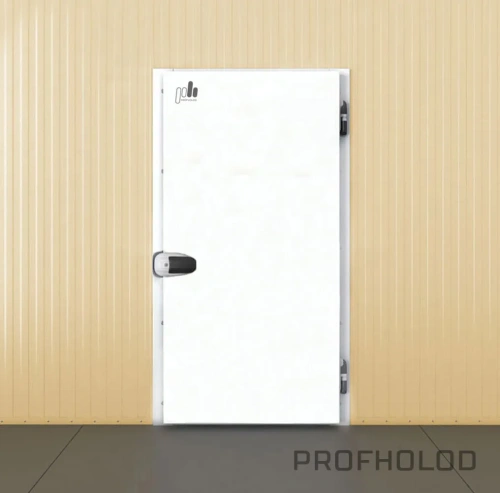

Распашные одностворчатые холодильные двери (РДОП)

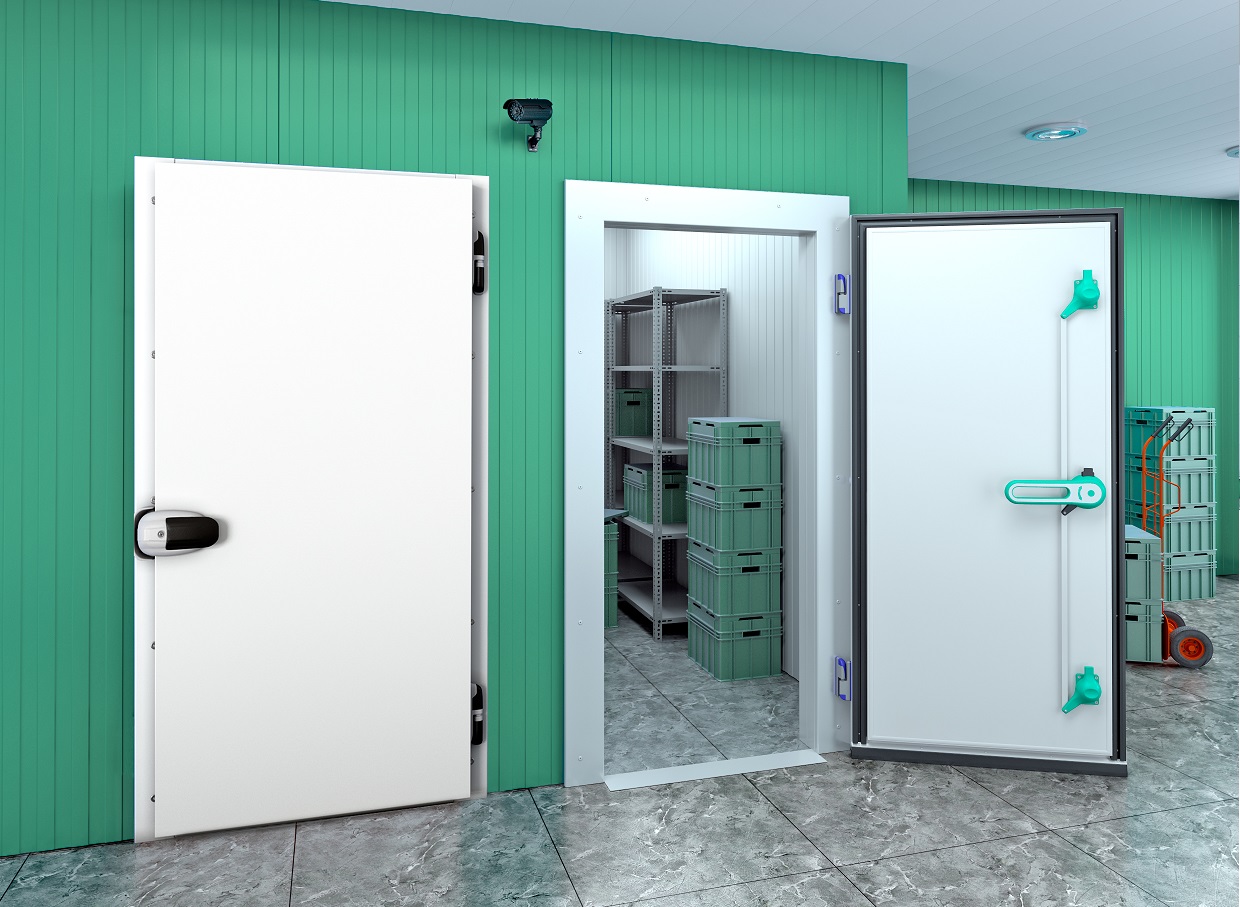

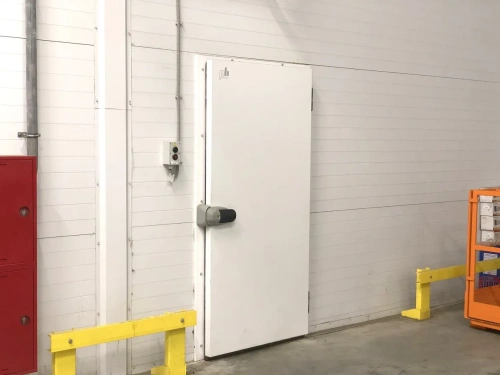

Распашные холодильные двери «ПрофХолода» – одностворчатые холодильные двери европейского уровня.

РДО предназначены для средне- и низкотемпературных холодильных камер и складов, производственных помещений, требующих регулируемого температурного режима. Теплоизоляцию дверей обеспечивает жесткий пенополиуретан PUR Classic c коэффициентом теплопроводности 0,022 Вт/(м*К).

Вы можете приобрести накладные и потайные РДО различных размеров, полностью готовые к установке. Холодильные двери «ПрофХолода» укомплектованы фурнитурой европейского производства: Германия, Италия, Испания, Франция и используются по всему миру от Европы до Монголии.

Конструкция

Дверное полотно

В стандартной комплектации полотно двери изготовлено из оцинкованного стального листа толщиной 0,5 мм с многослойной защитой из антикоррозийного покрытия, грунтовки и защитно-декоративного покрытия из полиэфирной краски белого цвета RAL 9003. Возможно изготовление в других цветах по каталогу RAL. Толщина покрытия 25 мкм.

В зависимости от степени агрессивности рабочей среды помещения, где будет установлена дверь, вы можете заказать полотно из нержавеющей стали AISI 304 для пищевых продуктов или AISI 430 для непищевых, Food Safe или PVDF.

Металлические торцы придают двери дополнительную стойкость к боковым ударам, неизбежным при эксплуатации.

Специальная пленка толщиной 50 мкм обеспечивает защиту двери от повреждений при транспортировке и монтаже, свободно удаляется после установки.

Теполизоляция

Наполнитель двери — жесткий пенополиуретан PUR Classic плотностью до 50 кг/м³. Коэффициент теплопроводности наполнителя двери PUR 0,022 Вт/м*К позволяет эффективно сохранять тепло или холод.

Дверная рама

Рама производится из стального листа толщиной 2 мм и красится порошковой краской. Стандартная рама окрашена в белый цвет RAL 9003. Возможно изготовление рамы любого цвета по каталогу RAL. Возможно изготовление рамы из нержавеющей стали AISI 304 для пищевых продуктов или AISI 430 для непищевых.

Варианты исполнения:

• для левостороннего и правостороннего открывания
• для средне- и низкотемпературных камер, камер шоковой заморозки
• с проемом под монорельс
• со смотровым окном
• с порогом
• с отбойником из нержавеющей стали, из алюминиевого листа «Квинтет», из ударопрочного пластика

Фурнитура

На распашные двери в стандартной комплектации установлена надежная французская фурнитура «Фермод»:

• замки закрываются на ключ и имеют функцию аварийного открывания изнутри,
• двухконтурный высокоэластичный уплотнитель сохраняет герметичность при температуре до -30 °C

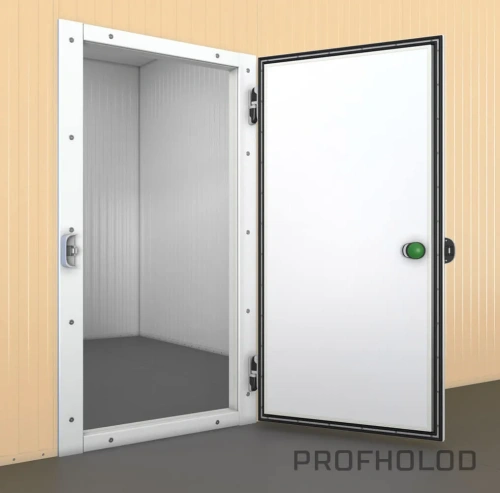

• петли из ударопрочного пластика регулируются в трех плоскостях.

Также вы можете приобрести распашные холодильные двери с немецкой фурнитурой «Райрбах». Отличие от «Фермод» состоит в том, что ручки «Райрбах» обеспечивают дополнительный прижим двери за счет поворота при закрытии. На замках «Фермод» дверь просто захлопывается.

Надежное крепление фурнитуры обеспечивают внутренние закладные элементы дверного полотна. В комплект низкотемпературных дверей и дверей шоковой заморозки входит дополнительный подогрев периметра проема — электронагревательный провод, ПЭН.

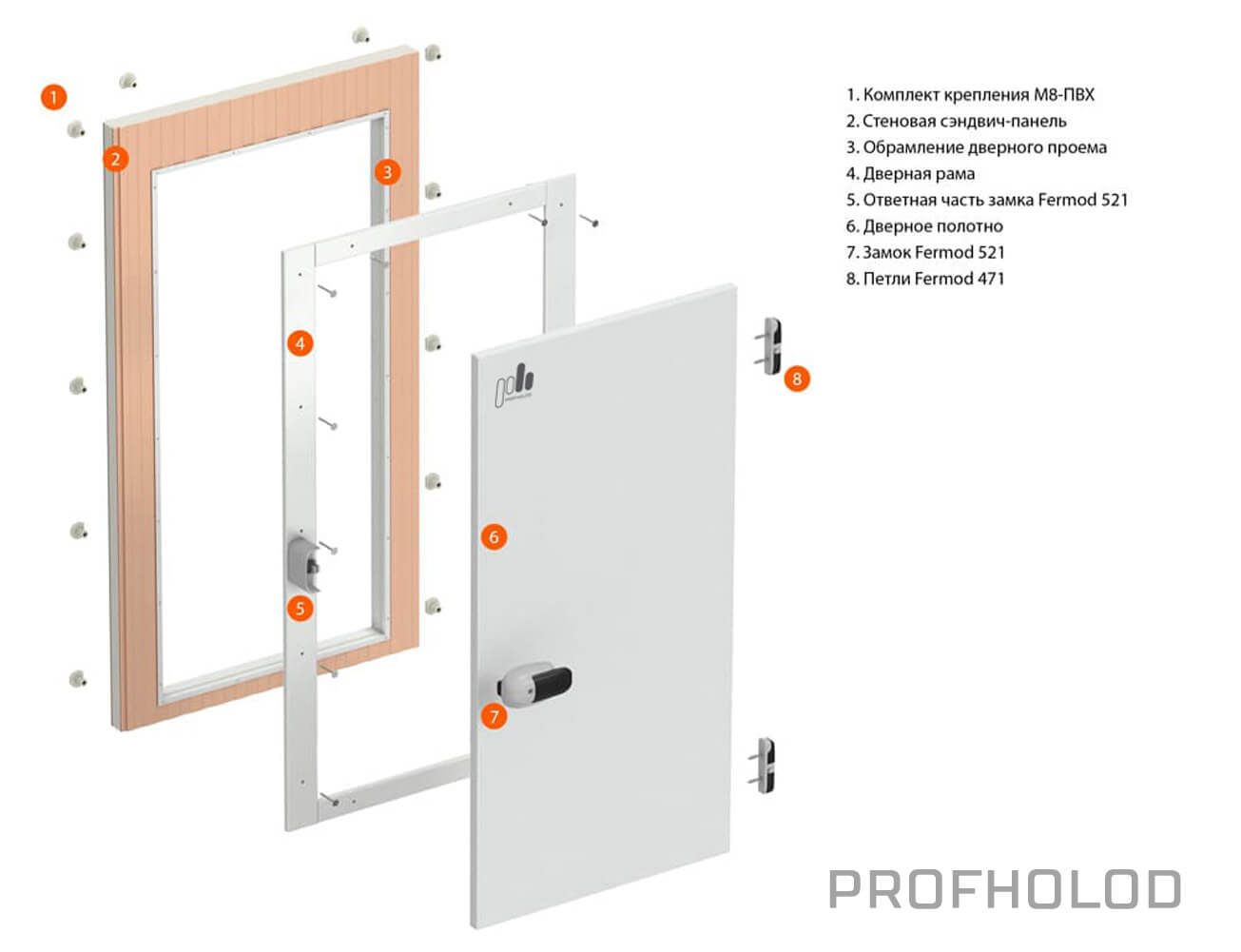

Дверной блок с РДОП

Чтобы сэкономить время на подготовку дверного проема и регулировке распашной двери, вы можете заказать в «ПрофХолоде» модульный дверной блок, который состоит из РДОП и заливного дверного проема с утеплителем PUR Classic. Использование модульного блока позволит избежать работ по вырезанию и обрамлению проема. Это быстрое решение для установки дверей в холодильных камерах, которое не требует высокой квалификации специалистов по монтажу.

Блок можно установить в холодильные камеры из сэндвич-панелей в пороговом и беспороговом исполнении. Замок шип-паз дверного проема такой же, как в сэндвич-панелях «ПрофХолода». Перед заказом проконсультируйтесь с вашим персональным менеджером. Дверной блок также подходит для установки в (на) кирпичную стену – место примыкания запенивается и закрывается фасонными элементами.

Дверное полотно в блоке изготовлено из оцинкованного стального листа толщиной 0,5 мм с многослойной защитой из антикоррозийного покрытия, слоя грунта и защитно-декоративного покрытия из полиэфирной краски белого цвета RAL 9003.

В стандартной комплектации полотно двери изготовлено из оцинкованного стального листа толщиной 0,5 мм с многослойной защитой из антикоррозийного покрытия, грунтовки и защитно-декоративного покрытия из полиэфирной краски белого цвета RAL 9003. Возможно изготовление в других цветах по каталогу RAL. Толщина покрытия 25 мкм.

В зависимости от степени агрессивности рабочей среды помещения, где будет установлена дверь, вы можете заказать полотно из нержавеющей стали AISI 304 для пищевых продуктов или AISI 430 для непищевых, Food Safe или PVDF.

Металлические торцы придают двери дополнительную стойкость к боковым ударам, неизбежным при эксплуатации.

Специальная пленка толщиной 50 мкм обеспечивает защиту двери от повреждений при транспортировке и монтаже, свободно удаляется после установки.

Размеры

Световой проем:

• ширина 800, 900 мм;
• высота 1800, 2000 мм.

Толщина дверного полотна:

• 80, 100, 120, 150 мм.

Размеры дверного блока:

• ширина 1190 мм;
• высота 2200, 2400 мм.

Теполизоляция

• Теплопроводность - 0,022 Вт/(м*К)

Преимущества

• Легкость монтажа. Вам не придется подготавливать строительный проем, устанавливать комплект обрамления проема, раму с комплектом крепления, регулировать прижим двери
• Минимум расходных материалов
• Легкость установки и замены ПЭНа обогрева

Исполнение

• с порогом или без порога
• левого или правого открывания
• для средне- и низкотемпературных холодильных камер
• металл – в любом цвете RAL, нержавеющая сталь AISI 304 для пищевых продуктов, AISI 430 для непищевых

Стандартная комплектация

• дверное полотно из оцинкованного стального листа толщиной 0,5 мм с многослойной защитой из антикоррозийного покрытия, слоя грунта и защитно-декоративного покрытия из полиэфирной краски белого цвета RAL 9003
• дверной проем из гладкого металла толщиной 0,5 мм с утеплителем PUR Classic теплопроводностью 0,022 Вт/(м*К)
• все закладные элементы под петли и замок закрепляются на обшивке сэндвич-панели перед заливкой
• разрыв «моста холода» между наружными и внутренними деталями проема

Дополнительные опции

• облегченный порог
• утепленный порог
• поворотно-прижимная ручка Stuv
• ПВХ-завеса
• отбойники из пластика или «Квинтета»
• окно ПВХ

Вы можете заказать холодильные двери производства «Профхолод» со следующими дополнительными опциями:

1. Изготовление двери, которая открывается внутрь камеры

Открытие двери внутрь камеры подразумевает установку накладной рамы с внутренней стороны холодильной камеры или холодильного склада. В этом случае лицевая сторона дверного полотна будет развернута внутрь помещения, а замок и ручка двери устанавливаются зеркально относительно обычного монтажа.

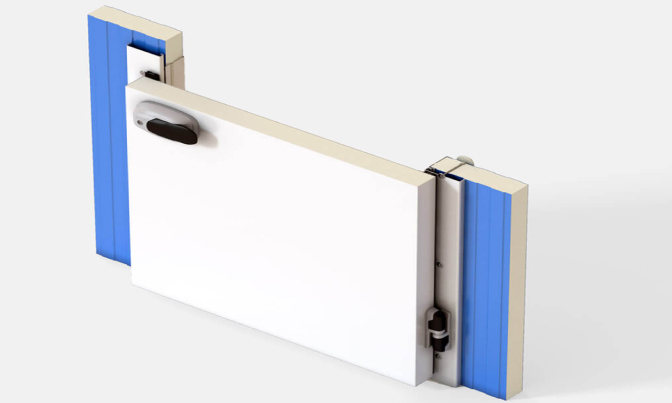

Полупотайная дверь вид изнутри

2. Модульное решение

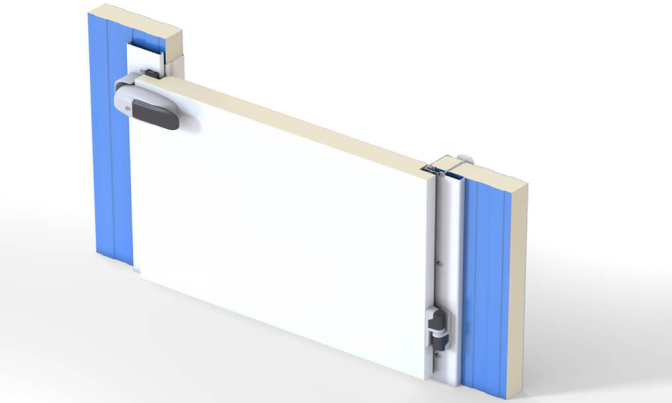

Усовершенствованное модульное решение из сэндвич-панелей со встроенной распашной одностворчатой дверью обеспечивает повышенную жесткость всей конструкции. Установка двери профессионалом занимает минимум 3 часа, тогда как готовый модуль можно смонтировать за 30-40 минут.

Модуль состоит из распашной одностворчатой двери и рамы, вмонтированной в стеновую сэндвич-панель с обрамленным световым проемом, и отгружается одним комплектом. Модуль используется при строительстве холодильных и морозильных камер из сэндвич-панелей.

Модуль позволяет:

1. Исключить ошибки подготовки при установке двери
2. Сэкономить время подготовки дверного проема
3. Сэкономить время обрамления дверного проема
4. Сэкономить расходы на монтаж холодильной двери
5. Получить общую гарантию на цельную конструкцию

Конструкция производится для двух размеров световых проемов: шириной 800 или 900 мм и высотой до 2200 мм. Длина стеновой панели определяется высотой холодильной камеры. Дверная рама крепится к панели с помощью стандартного комплекта крепления: гайка Эриксона, металлическая шпилька, термошайба и термогайка.

3.Обрамление дверного проема

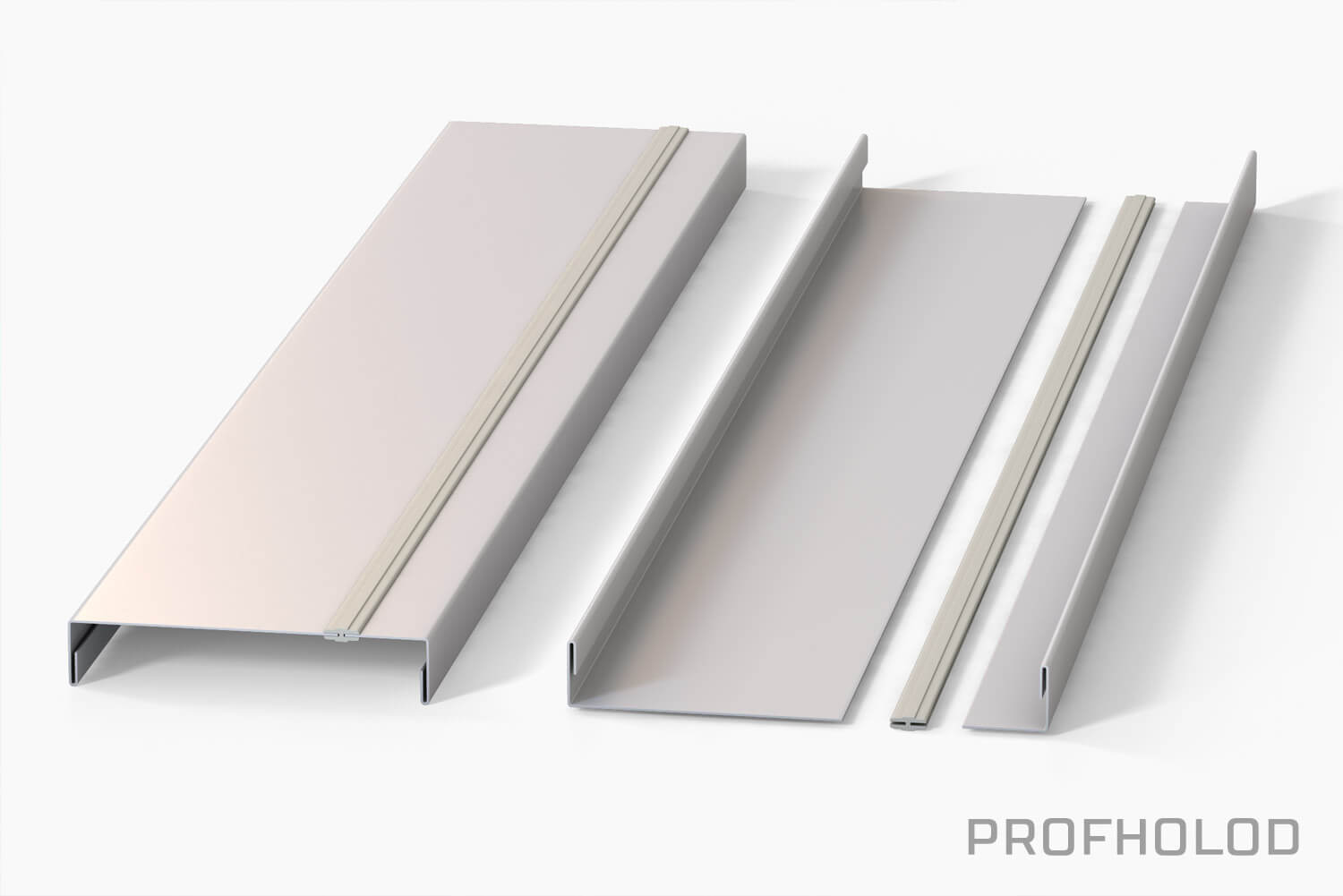

Дверные проемы в сэндвич-панелях обрамляются специальным П-образным элементом, который выполнен из двух металлических уголков и стыковочного пластикового профиля

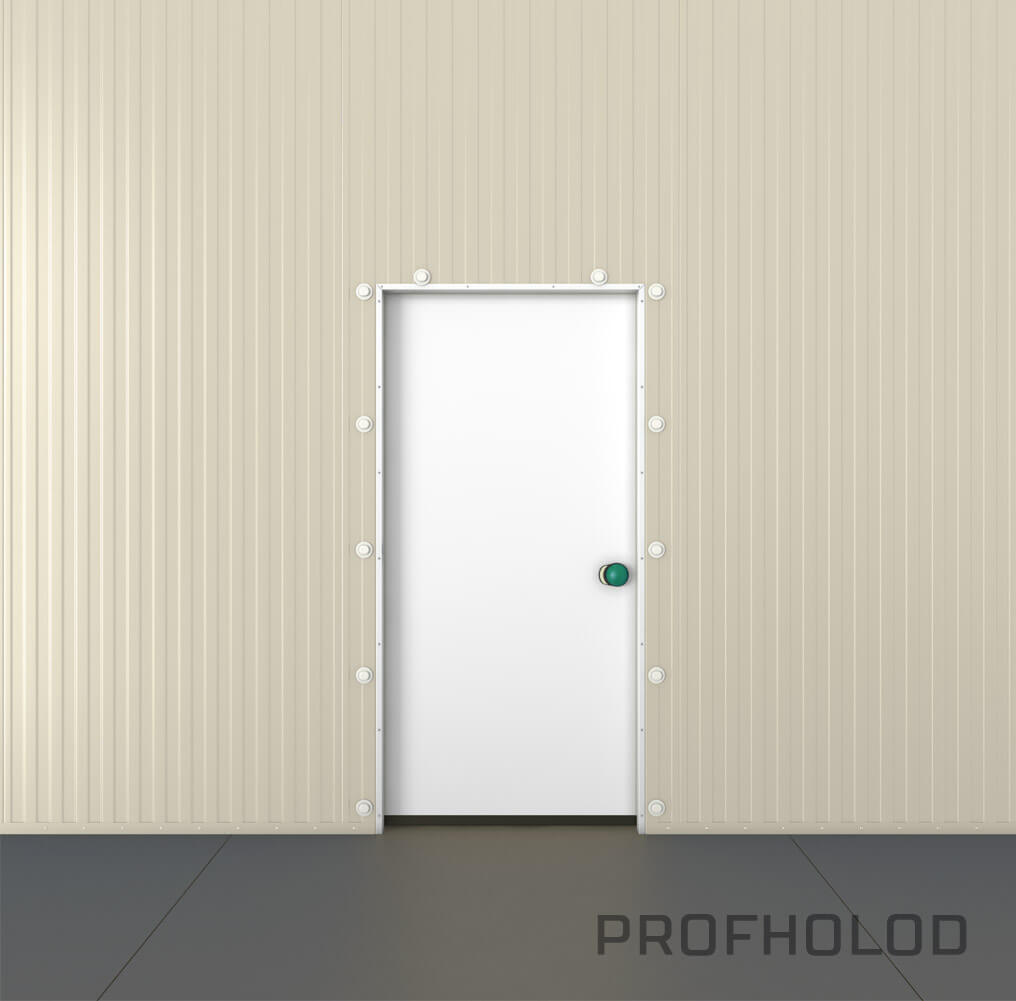

Обрамление дверного проема в сэндвич-панели

4. Обогреваемый порог

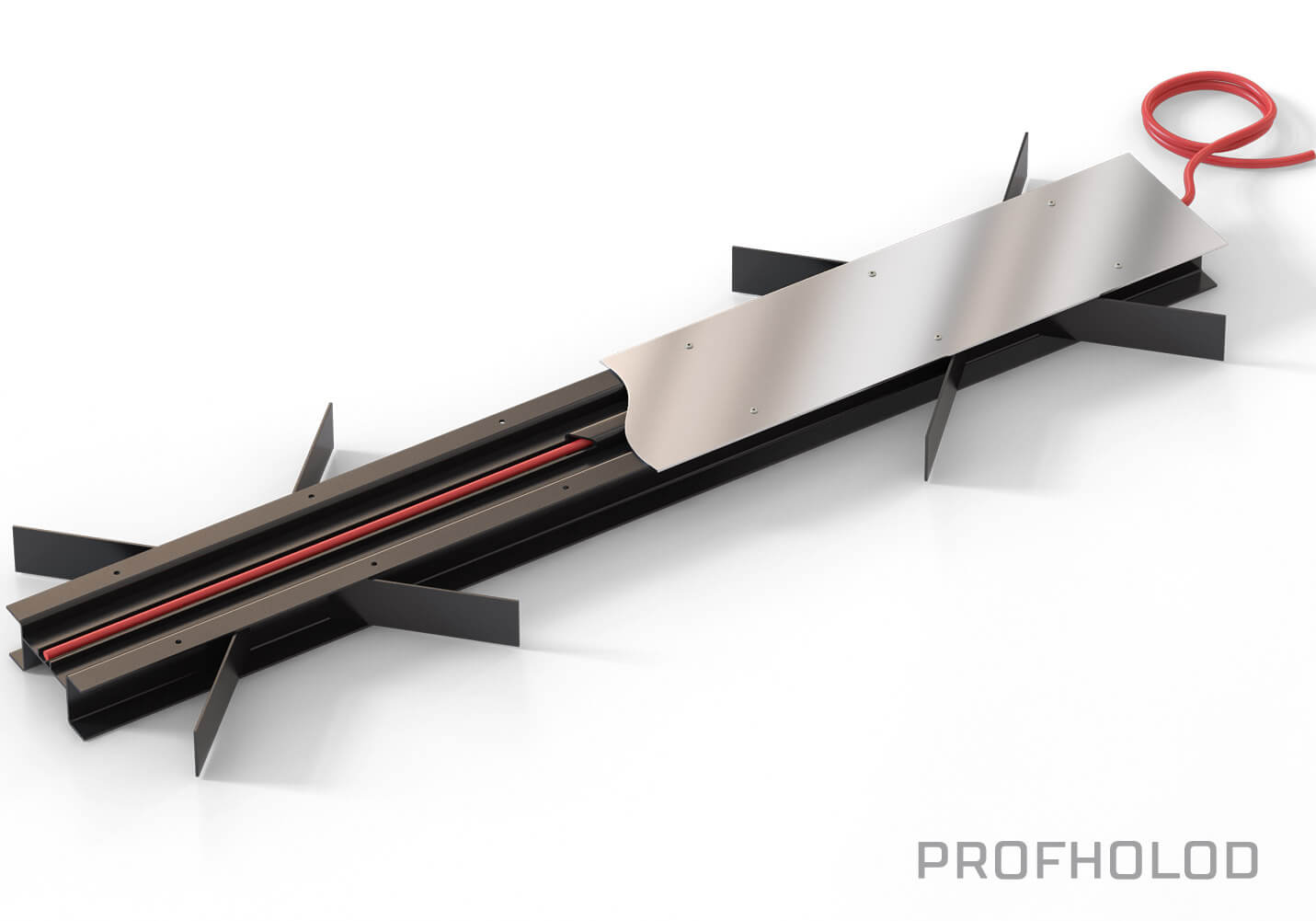

Обогреваемый дверной порог рекомендуется устанавливать в безпороговых низкотемпературных дверях для предотвращения примерзания нижней части уплотнителя к дверной раме. В порог устанавливается ПЭН мощностью 40 Вт/м.

Усиленный обогреваемый порог для безпороговой двери

5. ПЭН обогрева металлической рамы для НИЗКОтемпературных камер, ниже 0°С. Краткое наименование: Н.

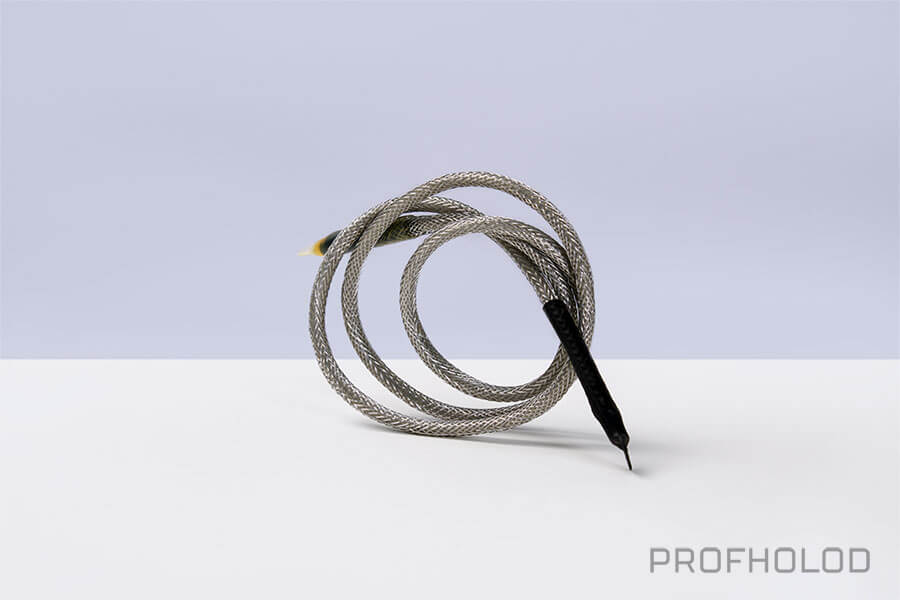

ПЭН устанавливается по периметру дверной рамы для предотвращения примерзания уплотнителя к дверной раме в низкотемпературных камерах. Мощность ПЭНа 40 Вт/м.

ПЭН для обогрева дверной рамы 40 Вт/м

6. ПЭН обогрева уплотнителя двери для НИЗКОтемпературных камер, ниже -25°С, шокер. Краткое наименование: ПЭН Р.

ПЭН устанавливается во внутренний контур уплотнителя дверного полотна в дверях камер шоковой заморозки. Мощность ПЭНа 20 Вт/м.

7. Комплект крепления дверной рамы к сэндвич-панели с проёмом. Краткое наименование: КРС РДО.

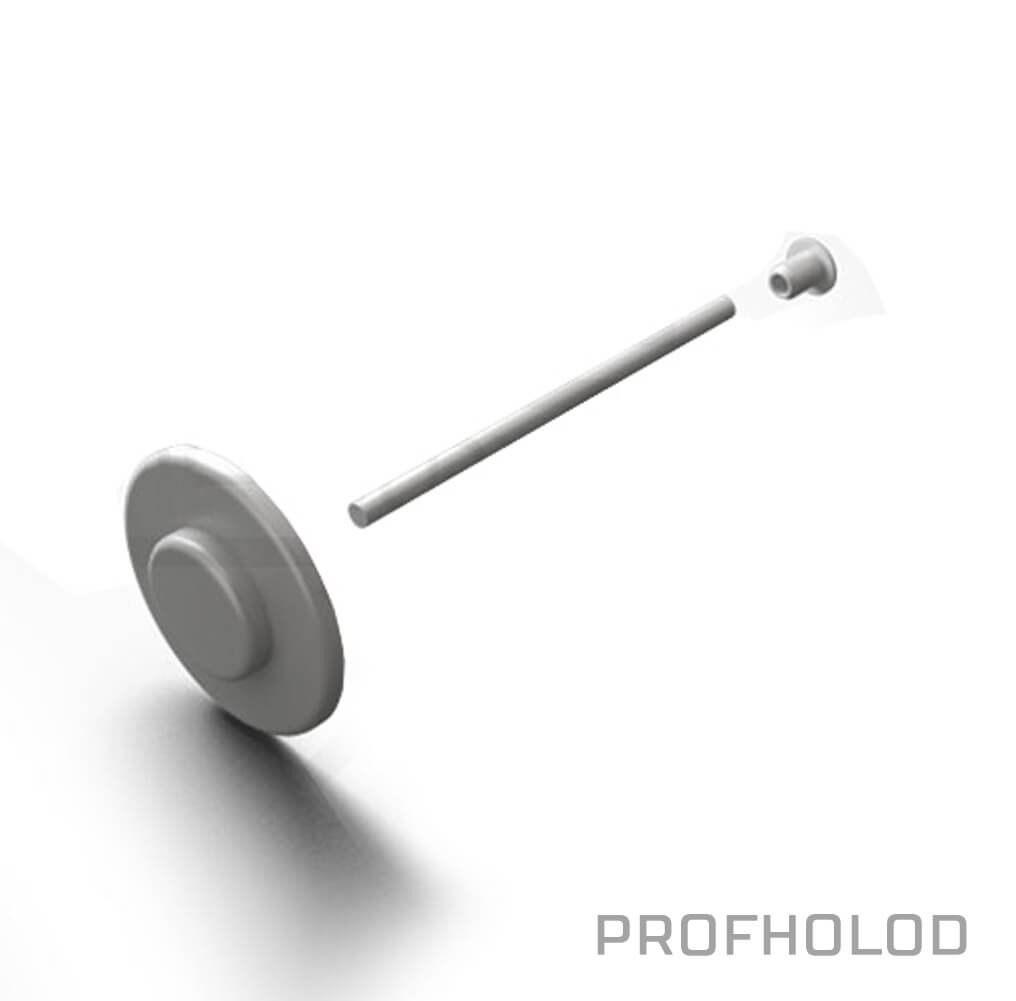

Гайка Эриксона с шпилькой

8. Комплект крепления дверной рамы к кирпичной стене. Краткое наименование: КРК.

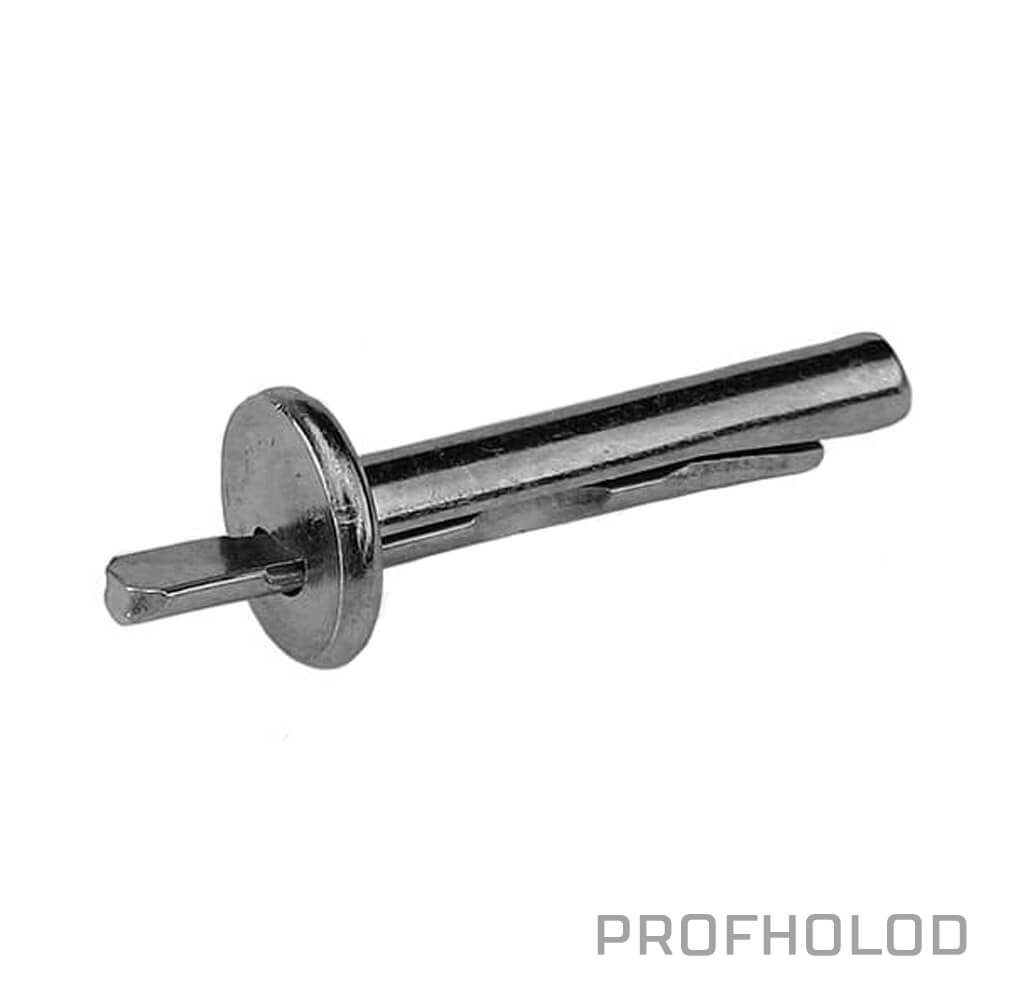

Анкер клин для крепления дверной рамы

9. Дверная рама и полотно двери из нержавеющей стали

Предлагается на выбор два вида нержавеющей стали: AISI 304 для пищевых продуктов и AISI 430 для непищевых продуктов.

Одностворчатая дверь из нержавеющей стали

10. Порог приставной для дверей РДОП и РДОП R

11. Окно в полотне двери

Предлагаются два варианта двухкамерных пластиковых окон с одинарным стеклопакетом: 400х400 мм и 400х600 мм.

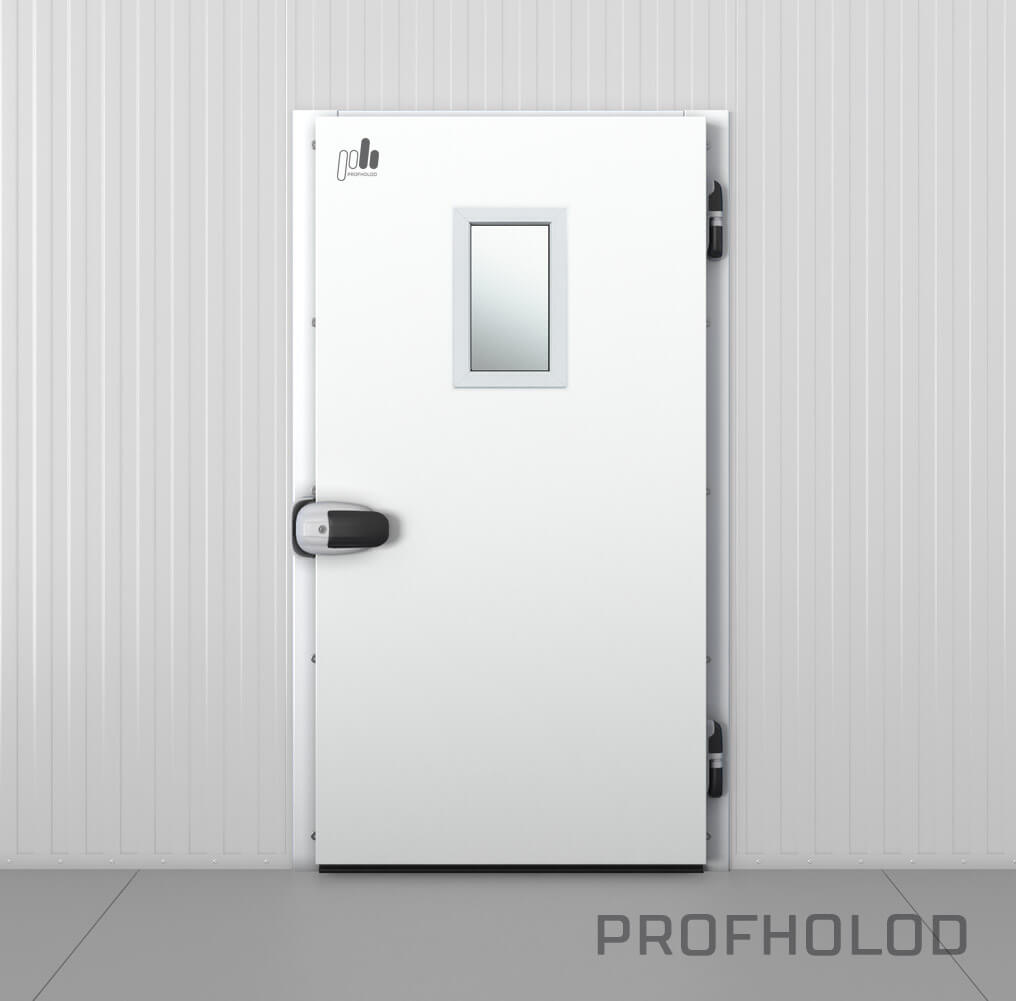

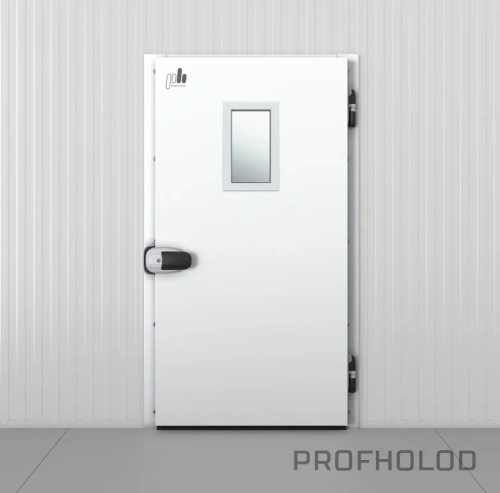

Одностворчатая дверь с двухконтурным металлопластиковым окном

12. Обустройство рамы под монорельс

Дверные рамы под монорельс устанавливаются на сэндвич-панели или кирпичную стену. Ширина и высота проема под монорельс зависят от габаритов изделий, которые будут перемещаться по монорельсу. В базовой комплектации к дверям с проемом в раме под монорельс идет так же ПВХ-завеса по размеру проема.

13. Отбойники на полотно двери

ПрофХолод предлагает несколько видов материалов в качестве отбойника для одностворчатых дверей, стандартная высота отбойника 50 см.

• AISI 304 нерж. металл 2 мм;
• AISI 430 нерж. металл 2 мм;
• ПНД пластик 4 мм;
• Рифлёный металл «Квинтет» 1.5 мм

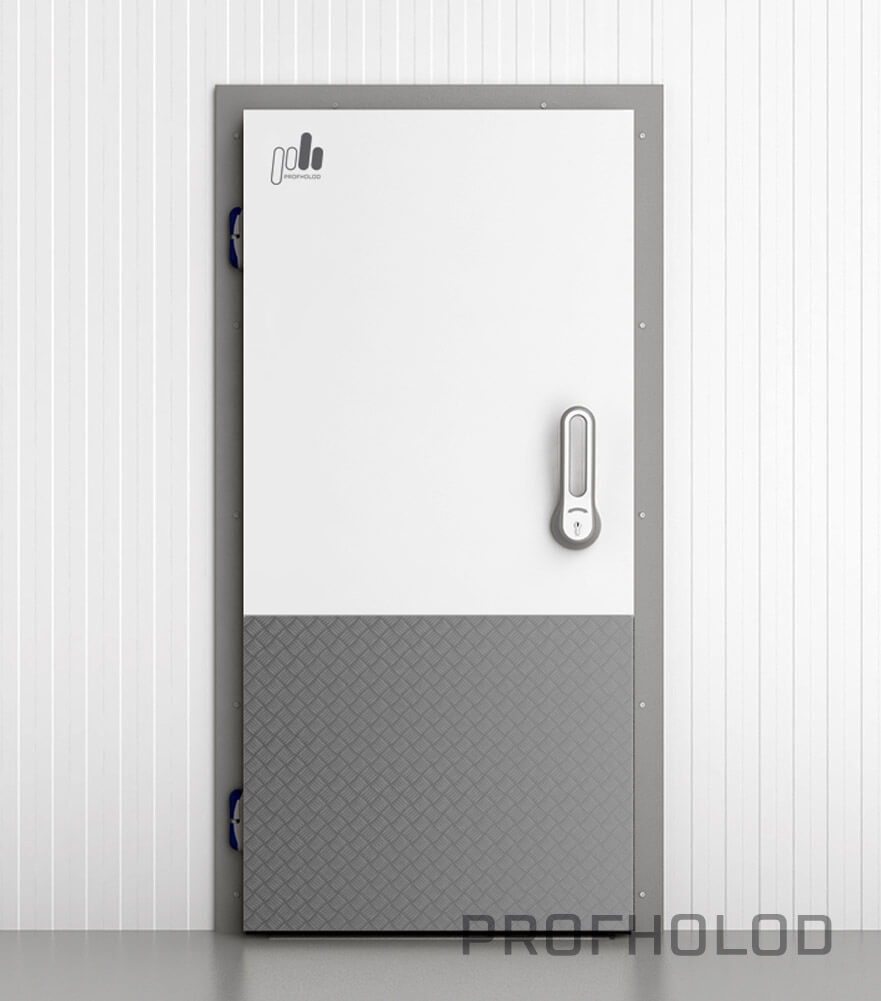

Дверь с отбойником: рифлёный металл «Квинтет» 1.5 мм

14. Пандус

ПрофХолод производит пандусы двух типов: стационарный и накладной. Стационарный пандус устанавливается к дверям с безпороговой рамой. Накладной пандус оборудован дополнительными ручками, для удобства перемещения. В безпороговых низкотемпературных дверях в пандус монтируется ПЭН 40 Вт/м для предотвращения промерзания нижнего уплотнителя к снованию пандуса.Стандартная глубина пандуса: 1000 мм

• Ширина: от 800 до 2500 мм
• Высота: от 50 до 200
• Основа пандуса: окрашенная сталь 2 мм
• Верхняя часть: рифлёный металл «Квинтет» 1.5 мм
• Нагрузка: 300 кг.

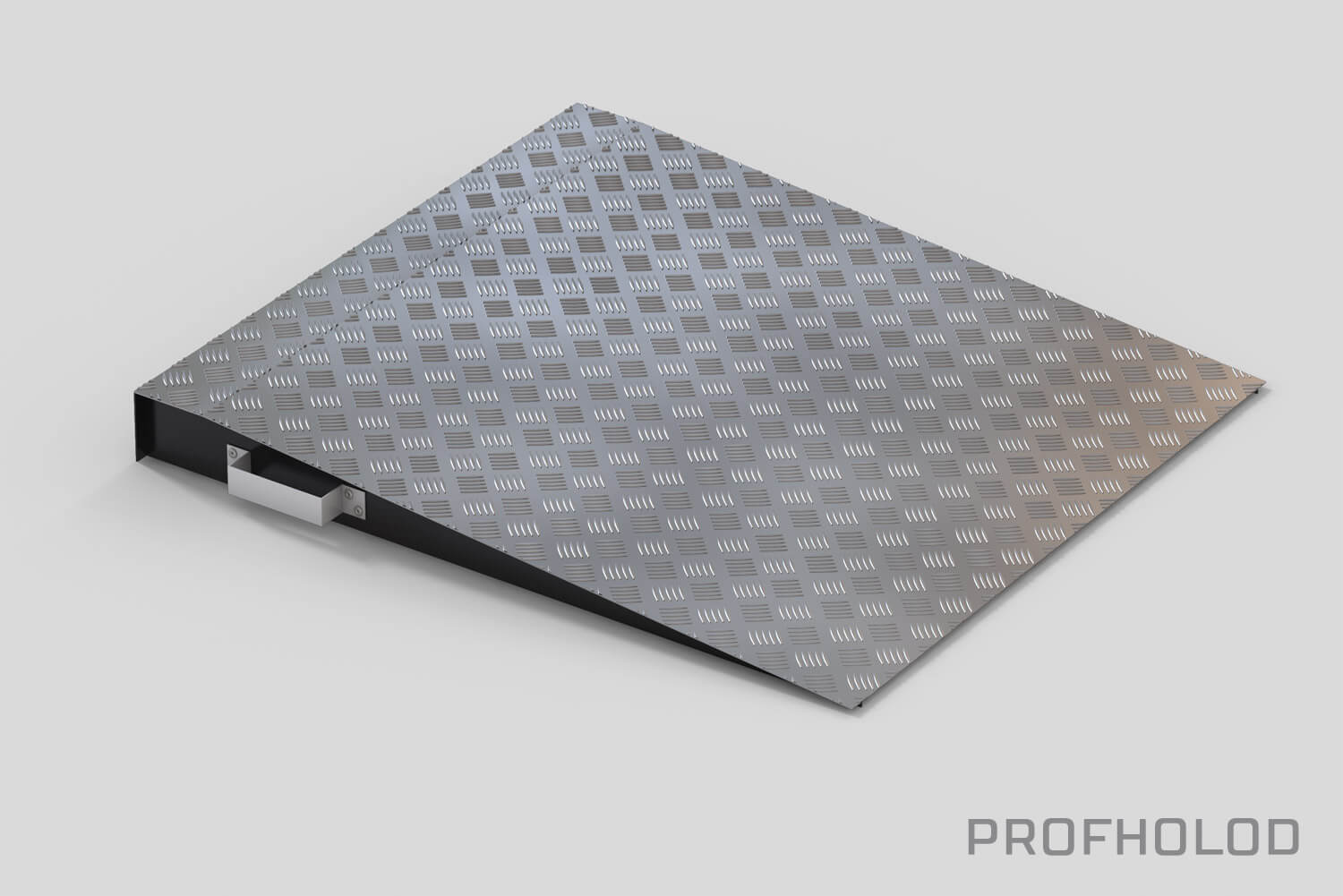

Пандус накладной с ручками для переноса

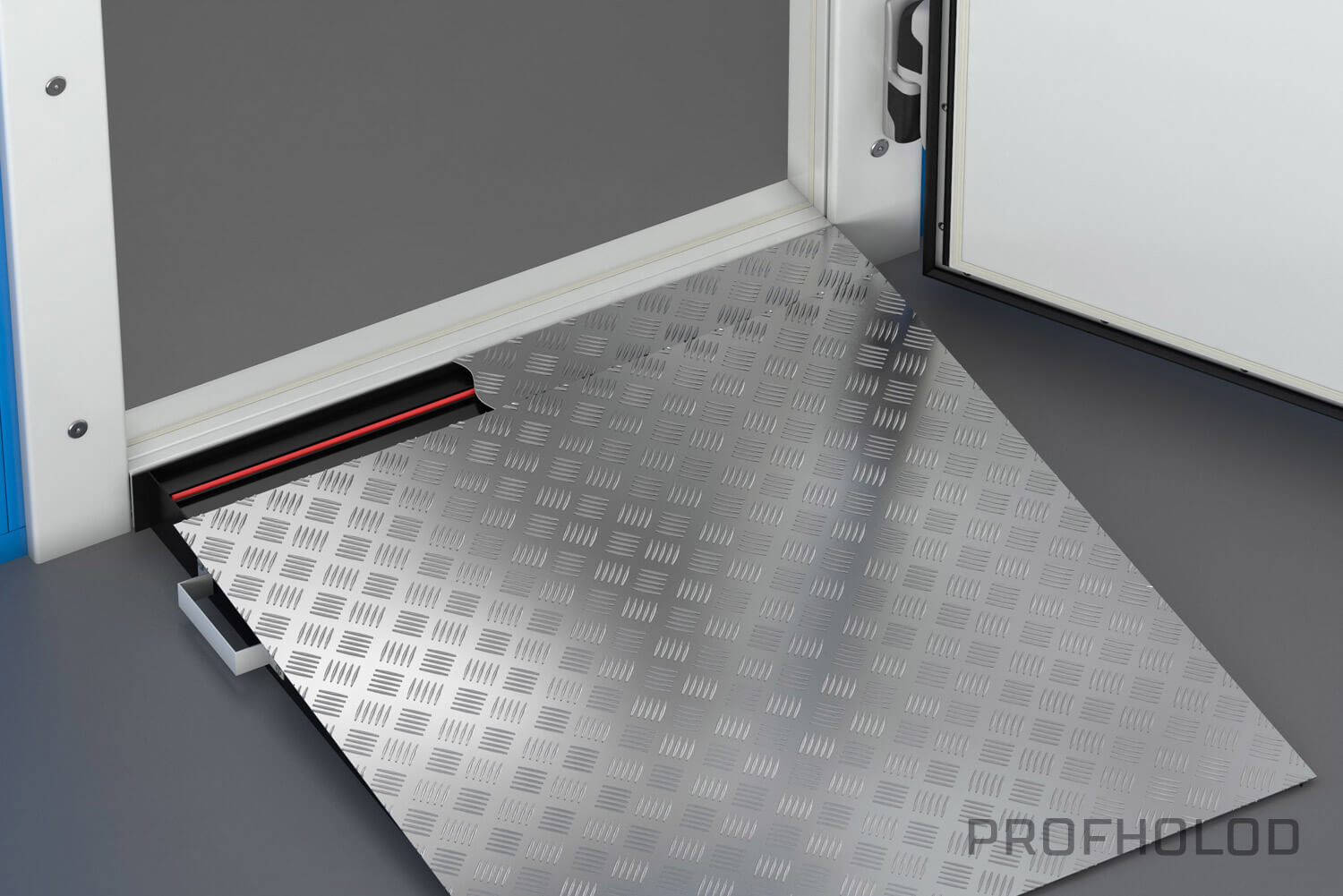

Обогреваемый пандус для низкотемпературной безпороговой двери

Типы распашных одностворчатых холодильных дверей

РДО — Распашная одностворчатая дверь

РДОП — Распашная одностворчатая полупотайная дверь

Серия S/R — премиальные двери с фурнитурой STUV или Rahrbach

Варианты покрытия:

Оцинкованная сталь

Используется в местах прилегания сэндвич-панелей к стене, для других скрытых плоскостей, которые не вступают в контакт с моющими веществами.

Оцинкованная сталь с полиэфирным покрытием

Более 80% холодильных складов строятся именно с таким металлом, который покрыт полиэфирной краской. Вы можете выбрать нужный вам цвет по шкале RAL.

PVDF или ПВДФ

Сталь со специальным покрытием для сельскохозяйственных зданий. Хорошая стойкость к коррозии, высокая стойкость к ультрафиолетовому излучению: RUV 4, RC 4.

AISI 304

Нержавеющая сталь для цехов мясоперерабатывающих предприятий, убоя, разделки мяса, для холодильных камер хранения фруктов, фармацевтических предприятий.

AISI 430

Нержавеющая сталь для непищевых производств: технологические помещения продуктовых складов, непищевые склады с агрессивной химической обработкой.

Другие покрытия

Вы можете заказать в «ПрофХолоде» любые другие нужные вам покрытия для сэндвич-панелей.

Преимущества

Дизайн: вы можете заказать полупотайные двери РДОП

РДОП выглядят как обыкновенные технологические двери, выступая из стены всего на 40 мм

Повышенная герметичность и исключение мостов холода

За счёт использования французских уплотнителей «Фермод»

Эффективное сохранение холода

Теплопроводность дверного полотна всего 0,022 Вт/(м*К)

Цены

Виды покрытий, которые используются при производстве холодильных дверей:

• RAL – оцинкованная сталь с полиэфирным покрытием, цвет по умолчанию RAL 9003, возможно исполнение в других цветах. Для универсального использования. RUV 2, RC 2;
• Zn – оцинкованная сталь без полиэфирного покрытия. Для универсального использования;
• AISI 304 – нержавеющая сталь для пищевых производств;
• AISI 430 – нержавеющая сталь для непищевых производств;
• PVDF – сталь со специальным покрытием для сельскохозяйственных зданий. RUV 4, RC 4;
• PU – сталь с полиуретановым покрытием;
• Food safe – сталь со специальным покрытием для мясных, рыбных, молочных, сырных и других пищевых производств, помещений с постоянной влажностью. RUV 4, RC 5.
