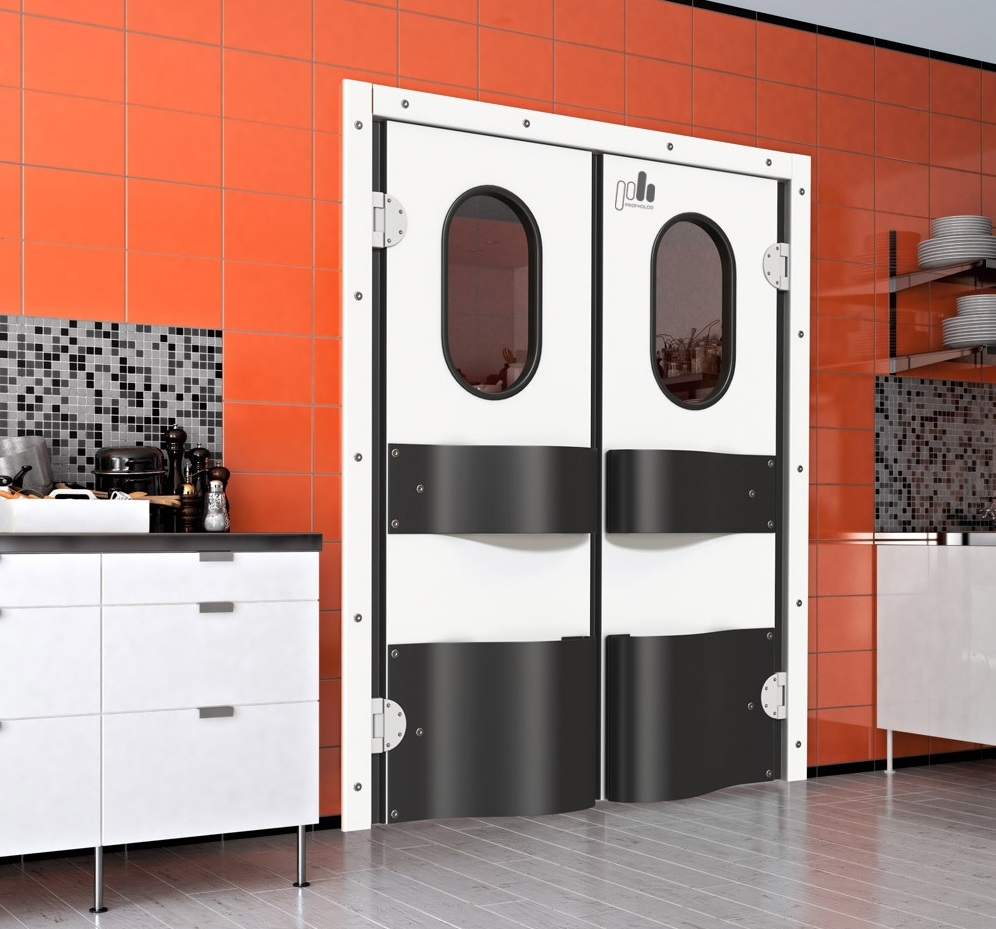

Одно- и двустворчатые маятниковые двери с окнами двухстороннего открывания, предназначены для разделения производственных и других помещений в местах с интенсивным проходом персонала: на кухне ресторанов, кафе, супермаркетов, на пищевых производствах, больницах.
Маятниковые двери не обеспечивают полной герметизации проема, так как по периметру между рамой и полотном двери присутствуют технологические зазоры.
Маятниковые двери используются:
- Для стабилизации климатического режима в помещениях
- В помещениях, не требующих поддержания строгого температурного режима
- В местах отсутствия пыли, песка, сыпучих материалов
Конструкция
Варианты исполнения маятниковых дверей

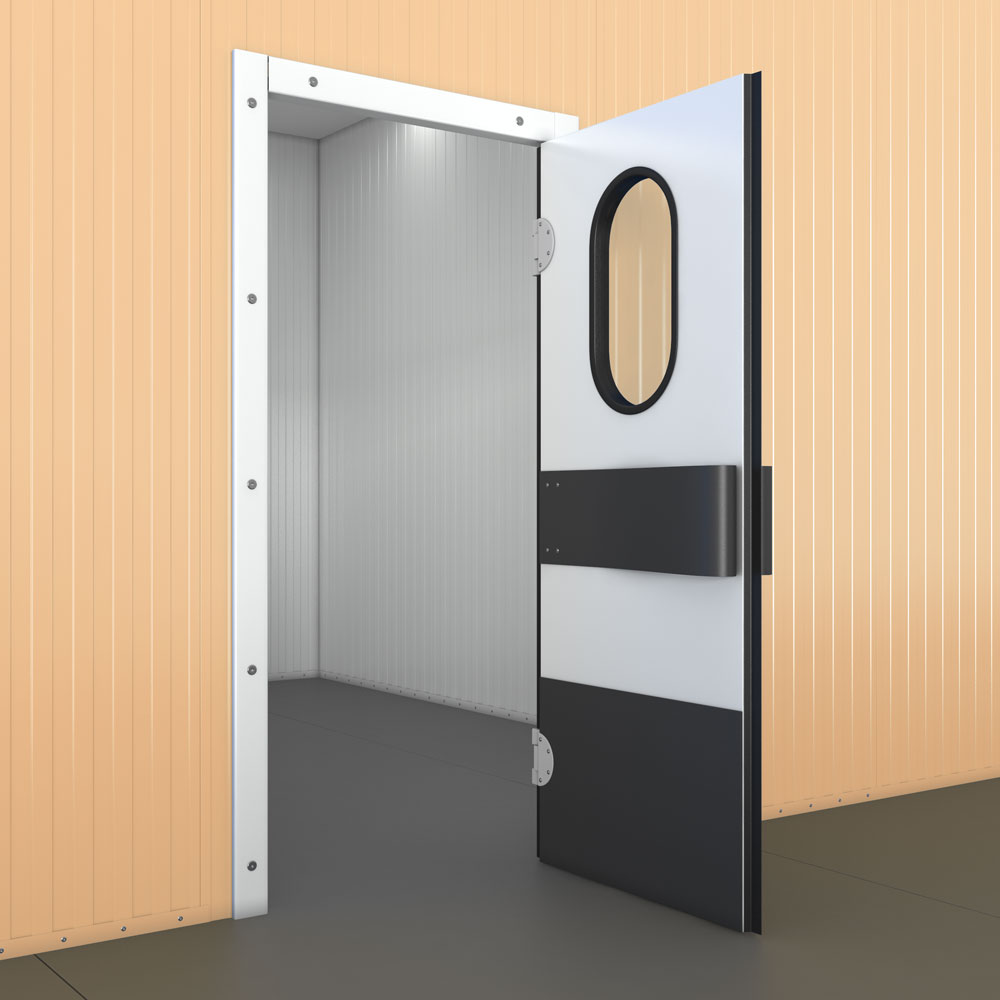

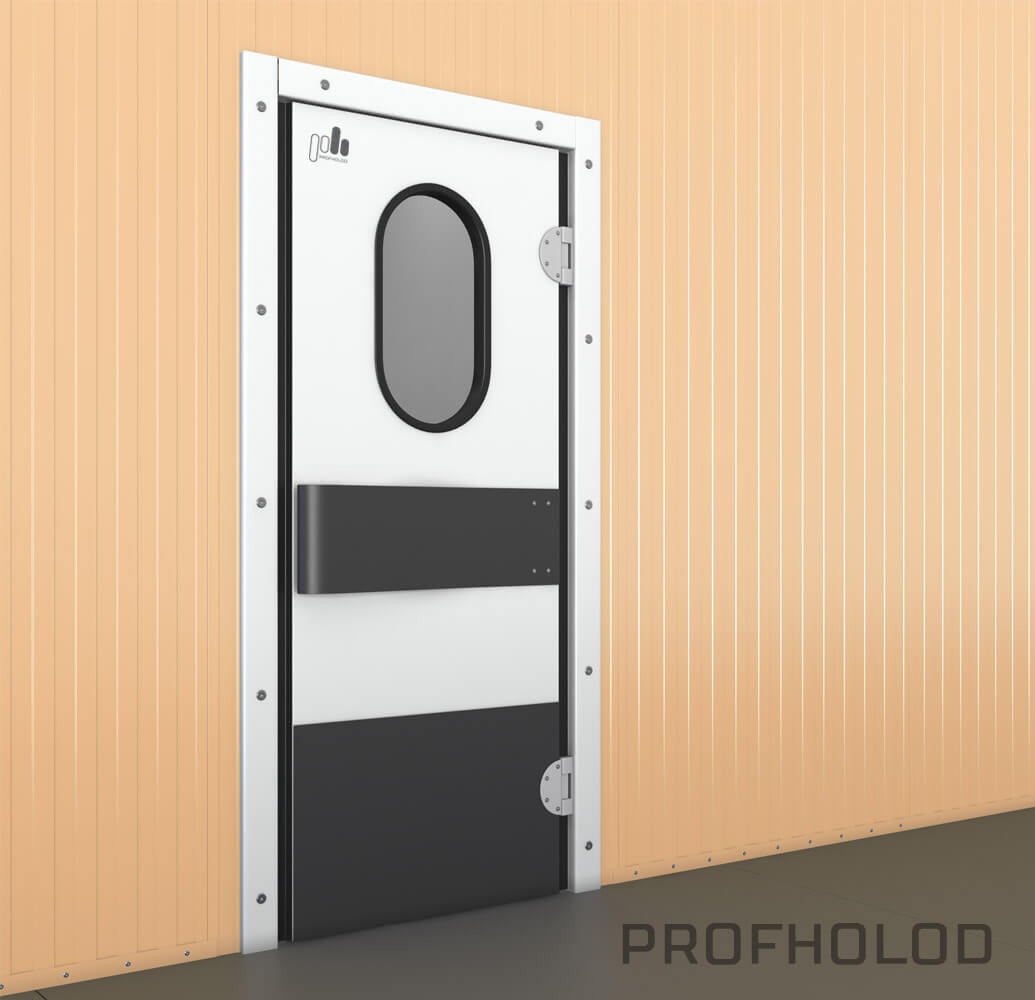

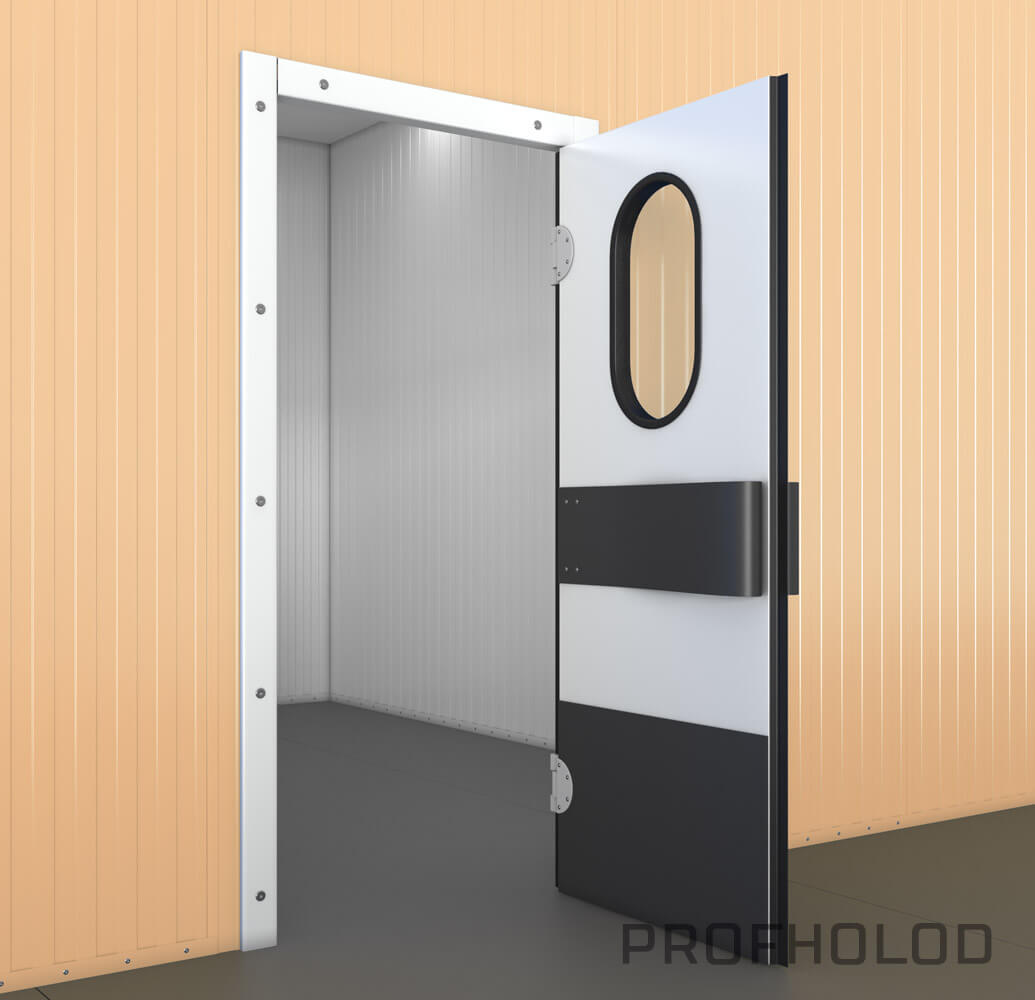

Маятниковые одностворчатые двери (МДО)

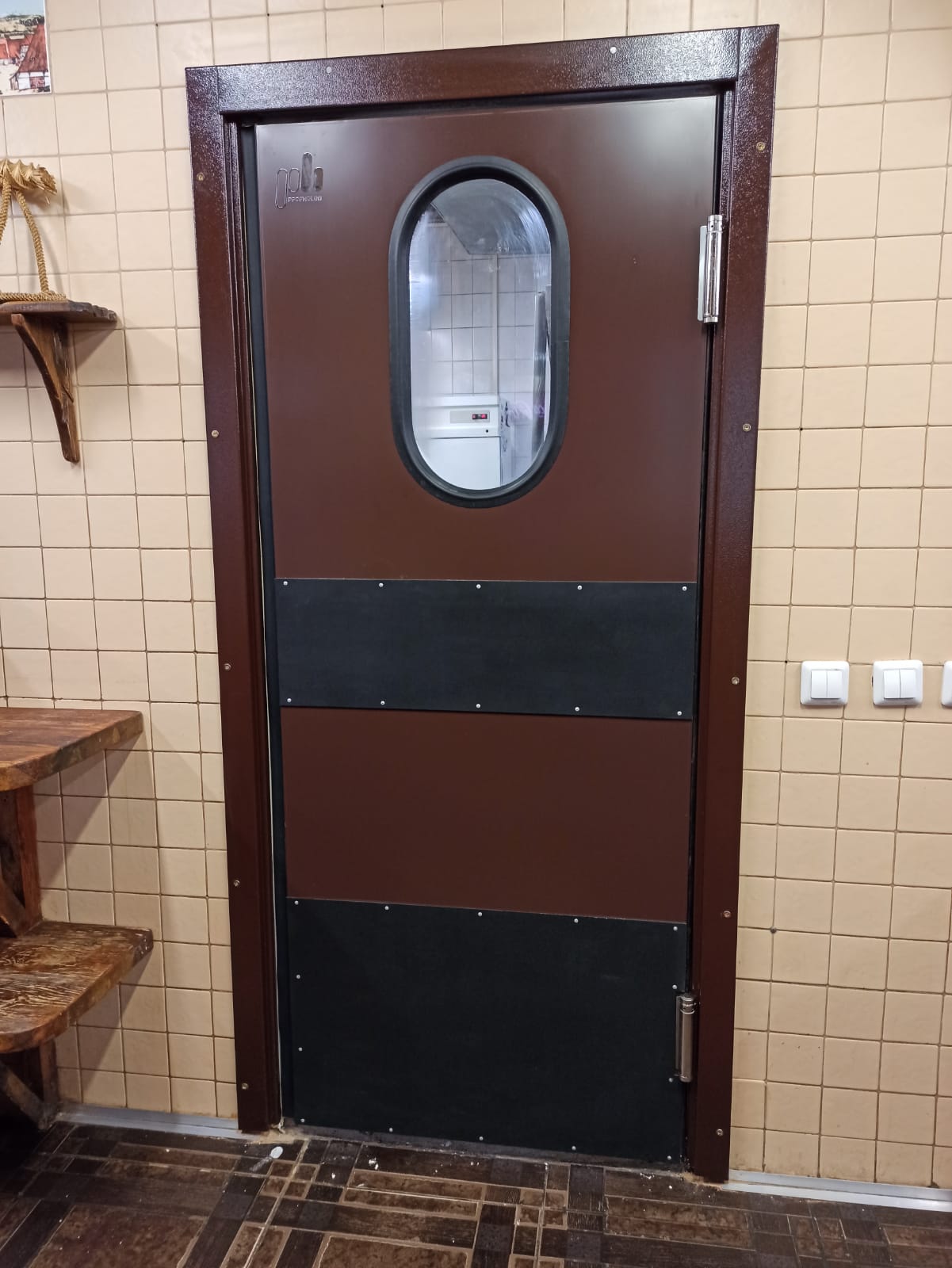

МДО — маятниковая дверь с одной створкой, которая открывается в правую или левую сторону.

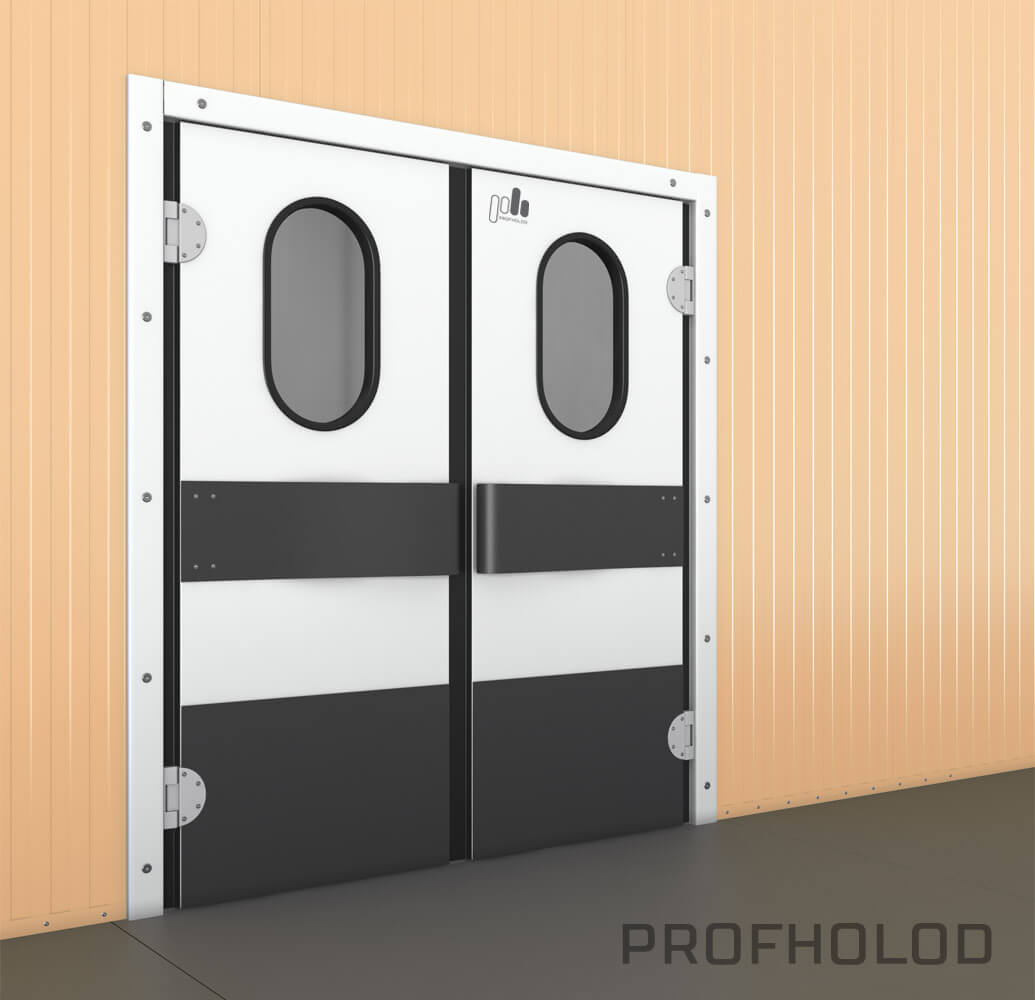

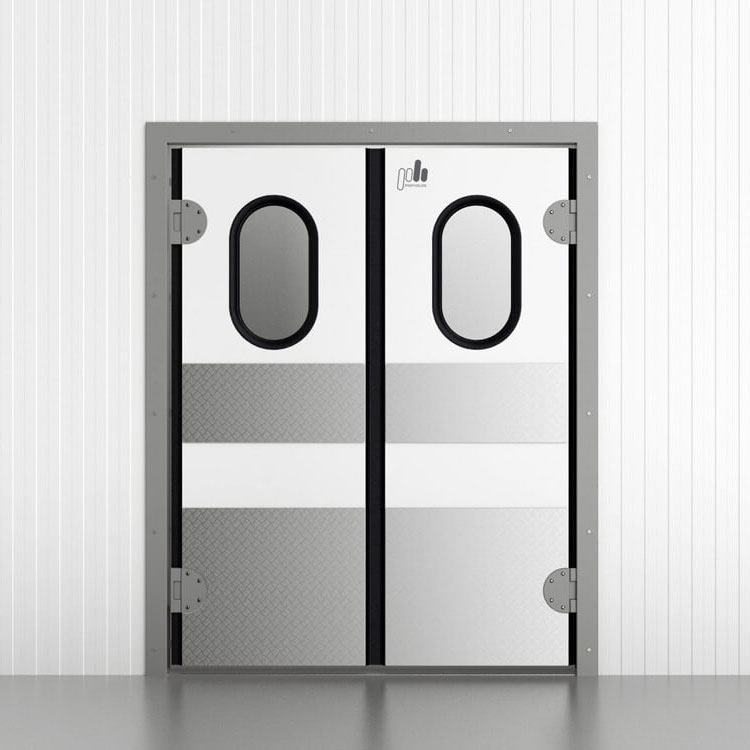

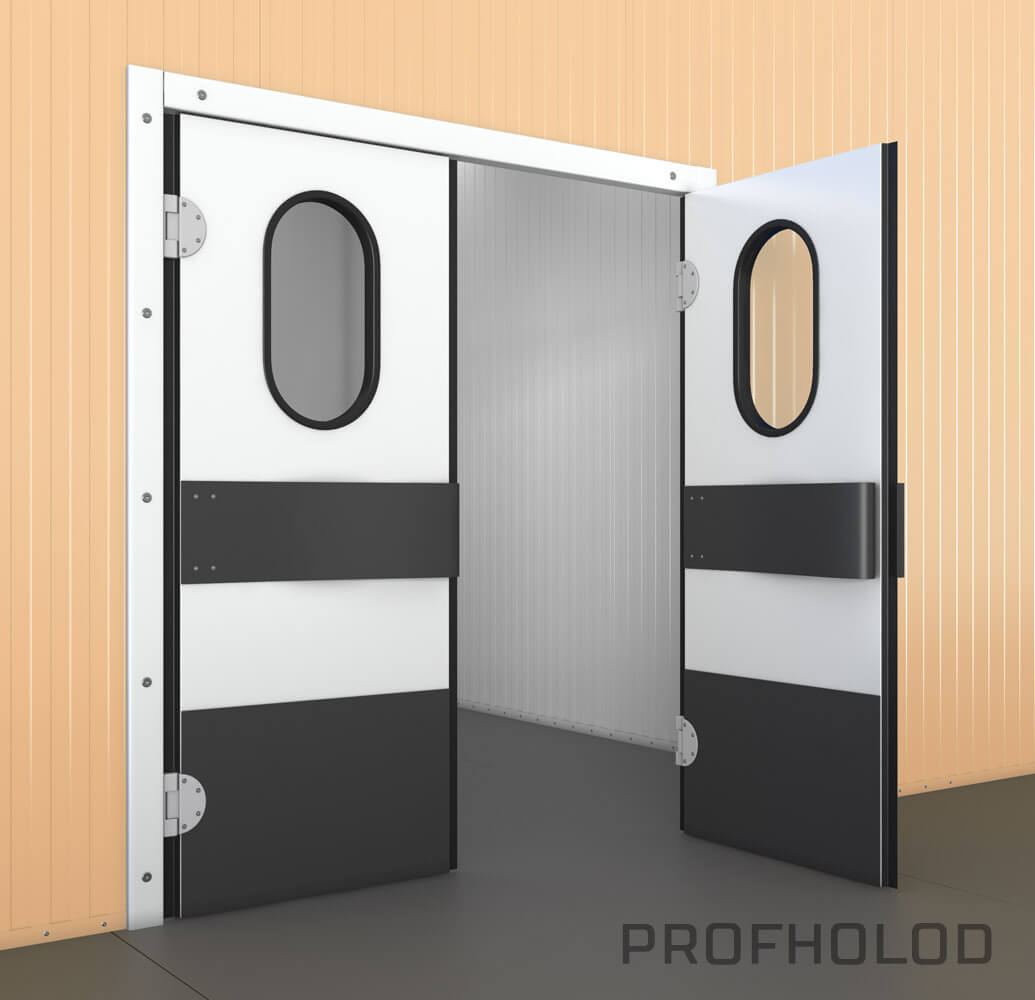

Маятниковые двустворчатые двери (МДД)
МДД — маятниковая дверь с двумя створками, которые расположены зеркально друг напротив друга.

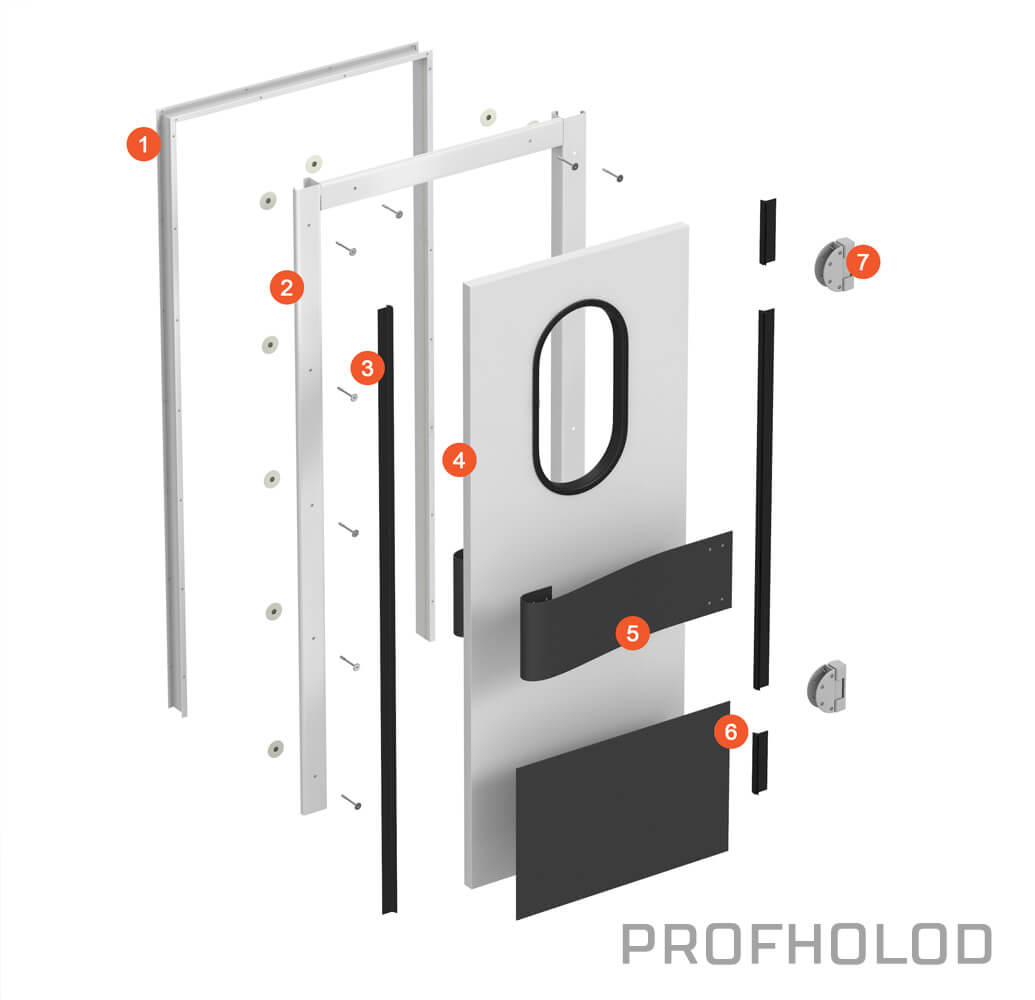

Конструкция двери
- Обрамление дверного проема, толщина 0,5 мм, RAL 9003 (доп. опция);
- Дверная рама металлическая толщиной 2 мм с порошковым покрытием шагрень RAL 9003;

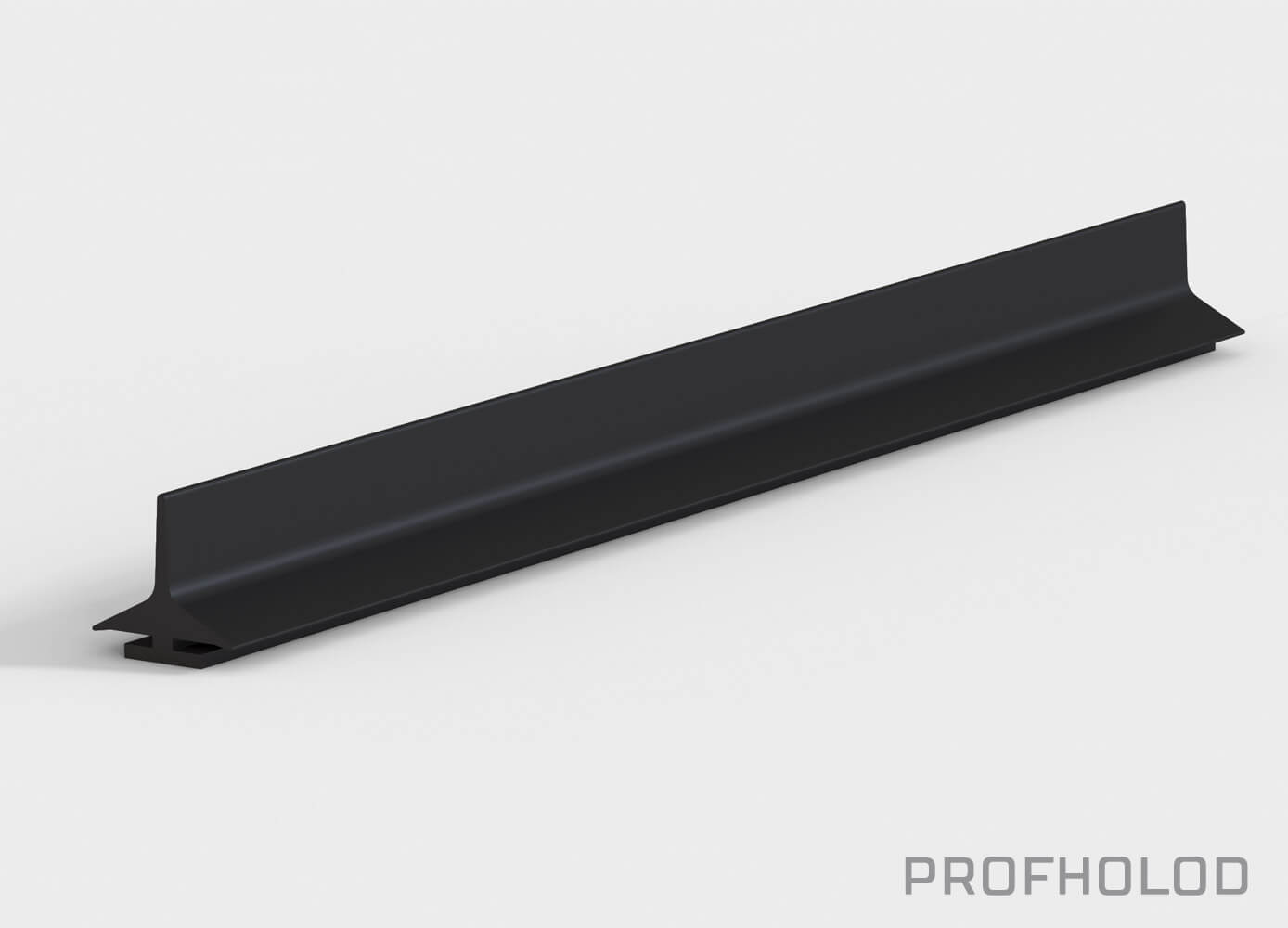

- Уплотнитель по бокам маятниковой двери;
- Дверное полотно, стальной лист толщиной 0.5 мм, RAL 9003 с наполнителем PUR;
- Изогнутый отбойник для маятниковой двери ПВХ (доп. опция);
- Отбойник для маятниковой двери ПВХ (доп. опция);
- Петли KIDE с возможностью фиксации в положении 90 градусов.
Дверное полотно
Дверное полотно, профиль, включая торцы панели, изготовлено из стального листа толщиной 0,5 мм, устойчивого к механическим ударам и нагрузкам.
В зависимости от степени агрессивности рабочей среды возможно изготовление двухсторонних дверей из нержавеющей стали марки AISI 304 для пищевых продуктов или AISI 430 для непищевых. Внутренние закладные элементы дверного полотна обеспечивают надежное крепление фурнитуры. Все двери комплектуются эластичным уплотнителем. Защиту дверного полотна от повреждений обеспечивает специальная полиэтиленовая пленка толщиной 50 мкм, которая свободно удаляется после монтажа.
Теплоизоляция
Теплоизоляция обеспечивается за счет наполнителя дверей: высококачественного жесткого пенополиуретана (PUR) плотностью до 50 кг/м³.
Дверная рама
Двери комплектуются жесткой металлической профильной рамой.
Возможны три варианта изготовления профиля рамы:
- Угловая накладная рама для установки снаружи проема. Производится из стального металлического листа толщиной 2 мм и окрашивается порошковой краской (RAL 9003).

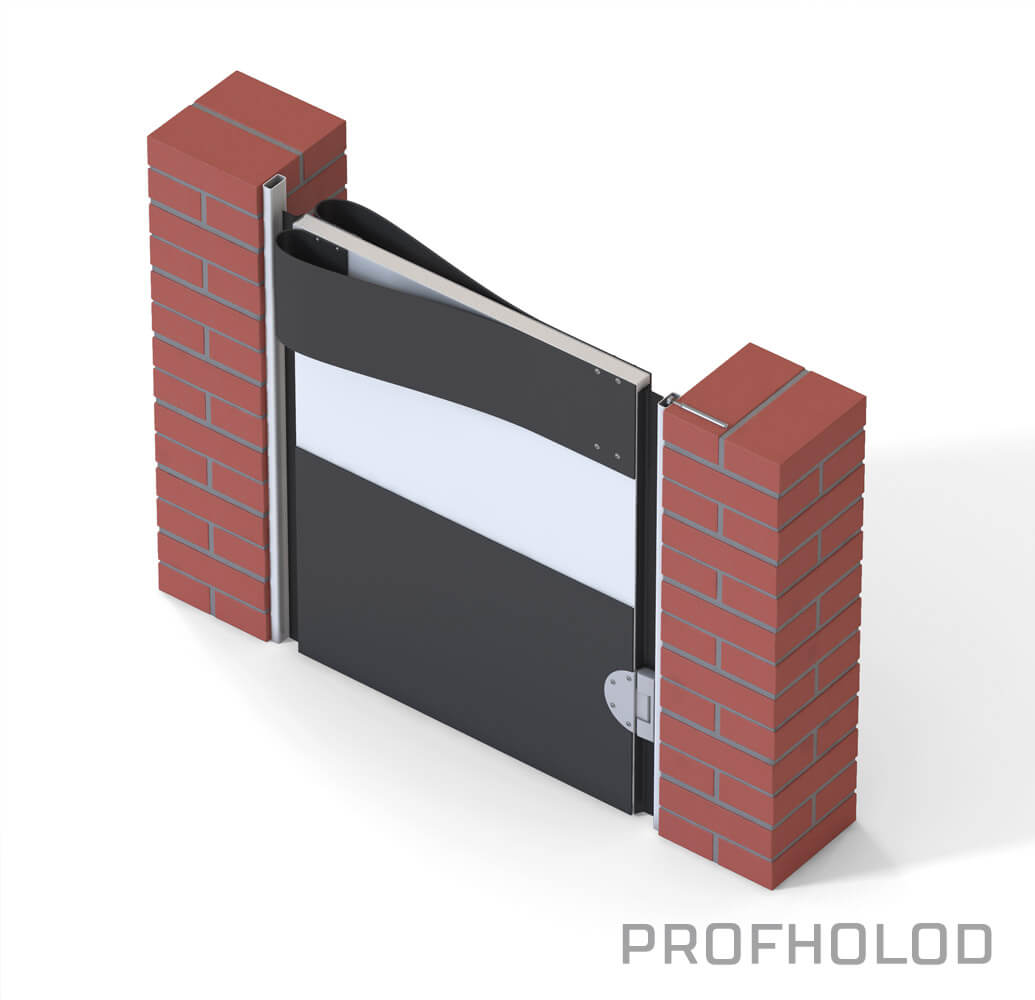

- П-образная рама для установки внутри проема. Производится из гнутого стального профиля 20×60 с порошковым покрытием. Монтируется внутрь проема с использованием анкерных болтов.

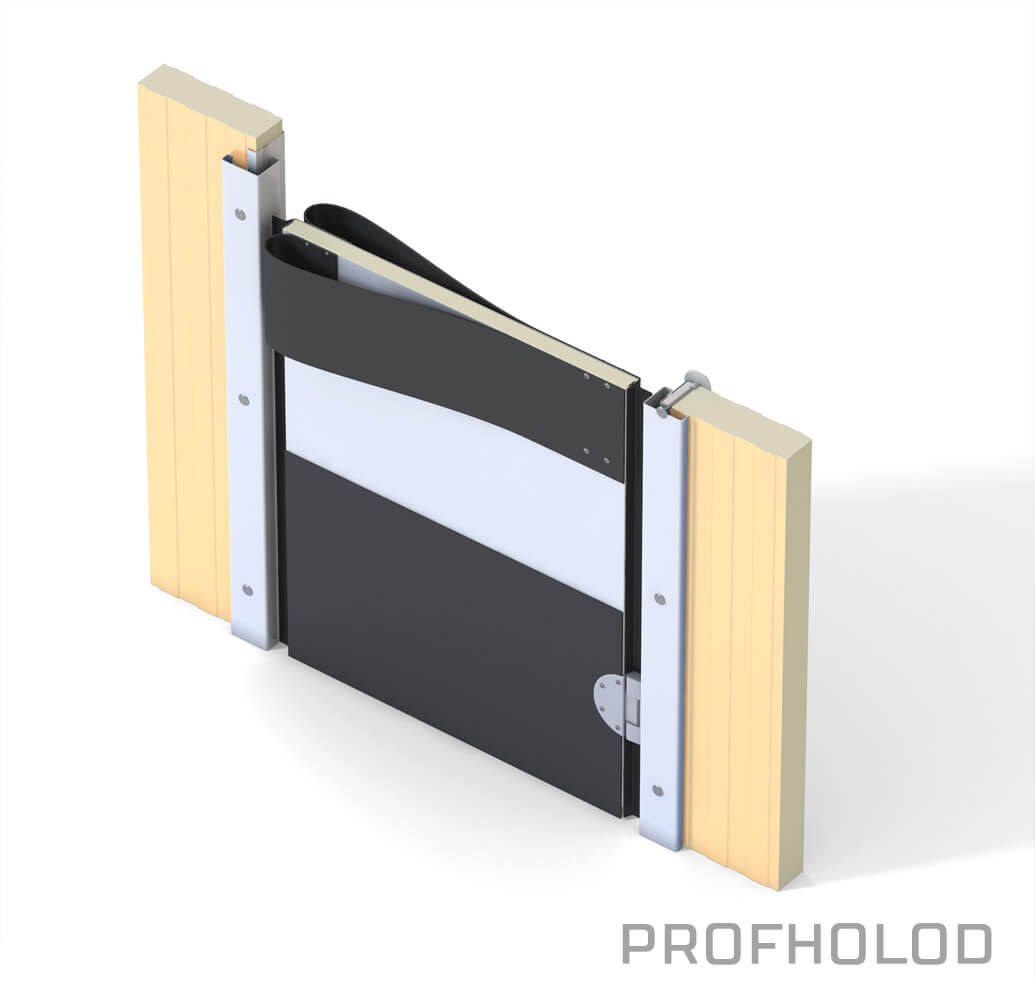

- Рама в обхват проема для установки на стены из ППУ, гипсокартонных перегородок, толщиной не более 220 мм. Производится из стального металлического листа толщиной 2 мм и окрашивается порошковой краской (RAL 9003).
Фурнитура
Двери комплектуются надежной фурнитурой KIDE (Испания), Coldtech (Италия) и фурнитурой «ПрофХолод».

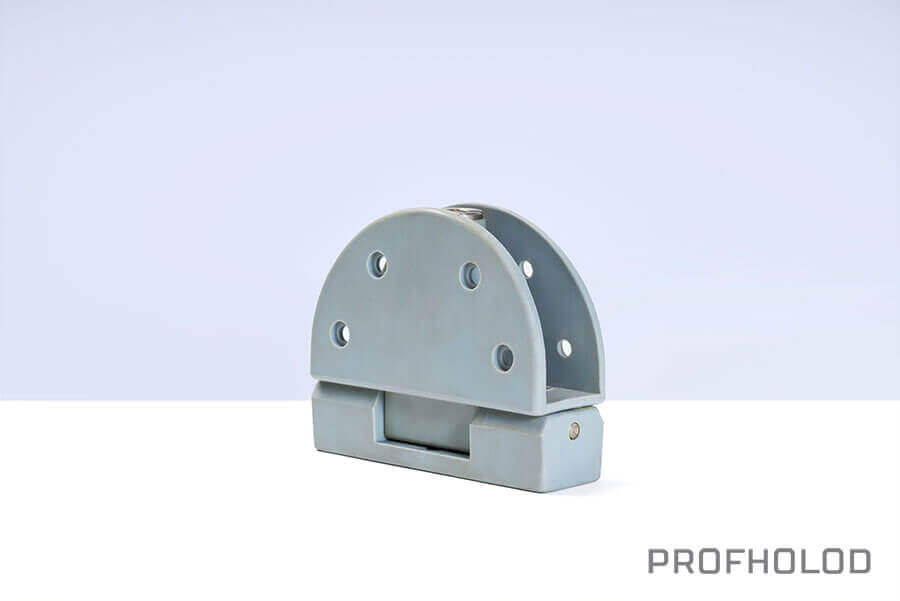

Три варианта петель: гравитационные, торсионные и с фиксацией двери.

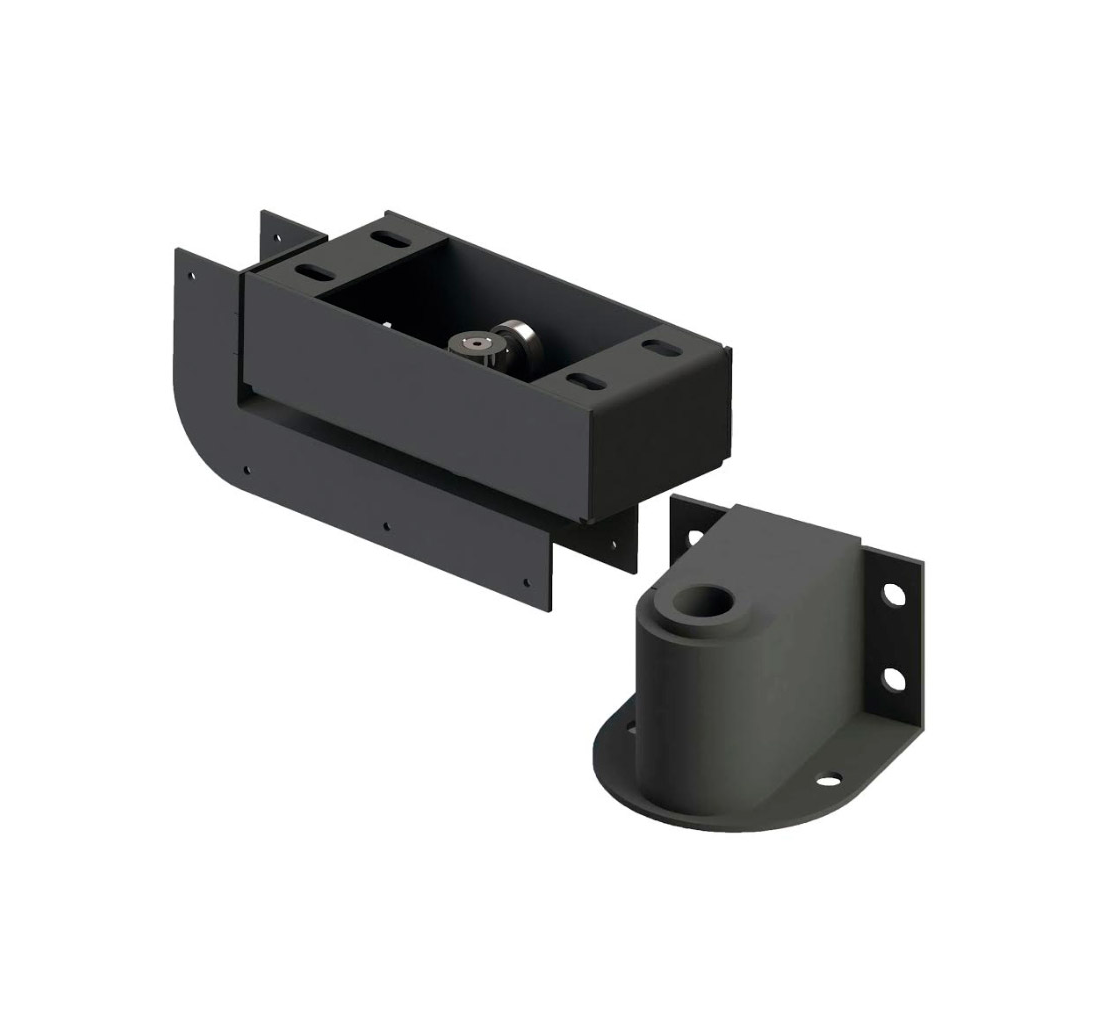

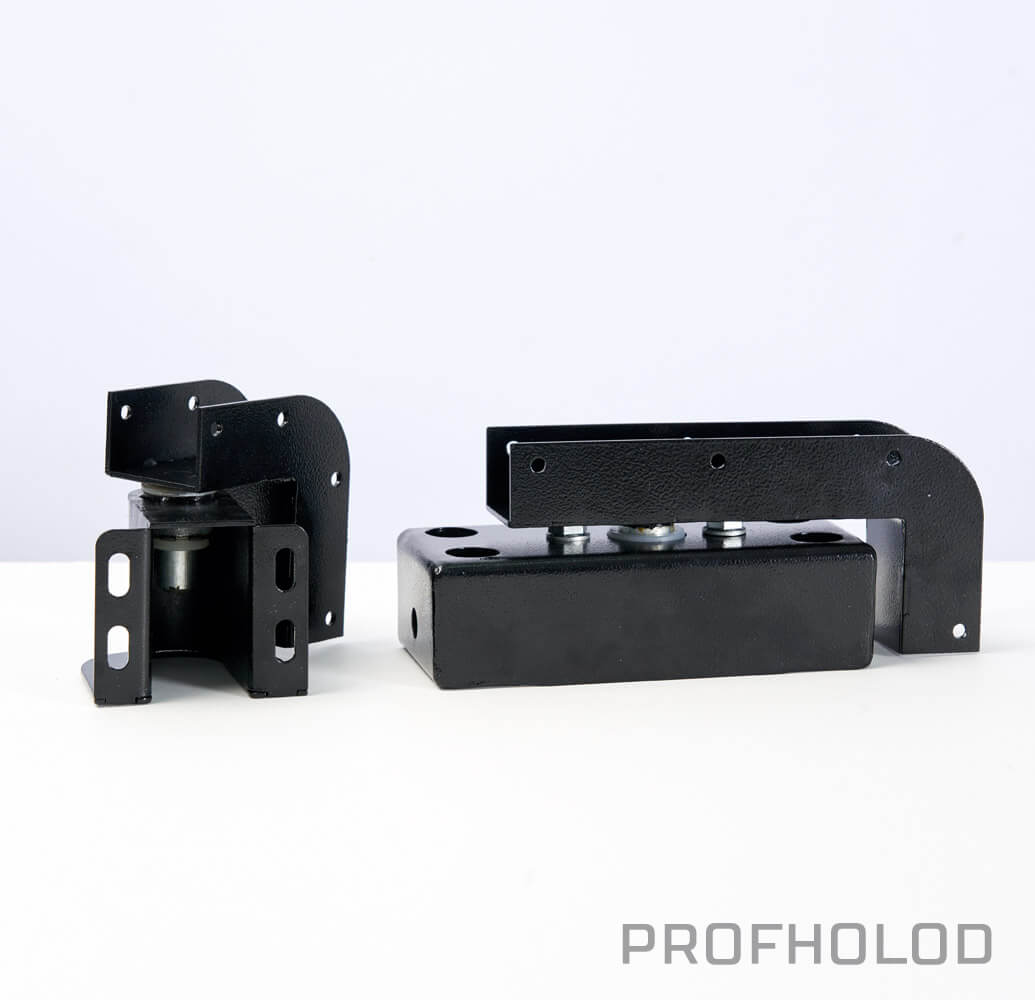

Преимущества гравитационных петель:
- увеличенный срок службы из-за отсутствия пружинного механизма,
- не требуют регулировки,
- одинаковая скорость открытия и закрытия двери,
- надежный материал: металл толщиной 2 мм.

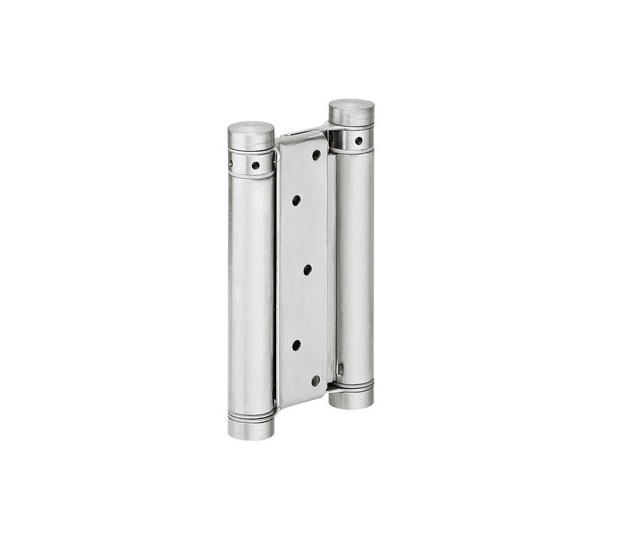

Преимущества торсионных петель:
- долговечность конструкции: все элементы выполнены из стали,
- автоматическое возвращение двери в закрытое положение,
- защита помещений от ветра и сквозняка: дверь остается в закрытом положении даже при сильном ветре,
- петли менее заметны в интерьере по сравнению со стандартными петлями.
Важно! Маятниковые двери с торсионными петлями предназначены для эксплуатации только в сухих помещениях.

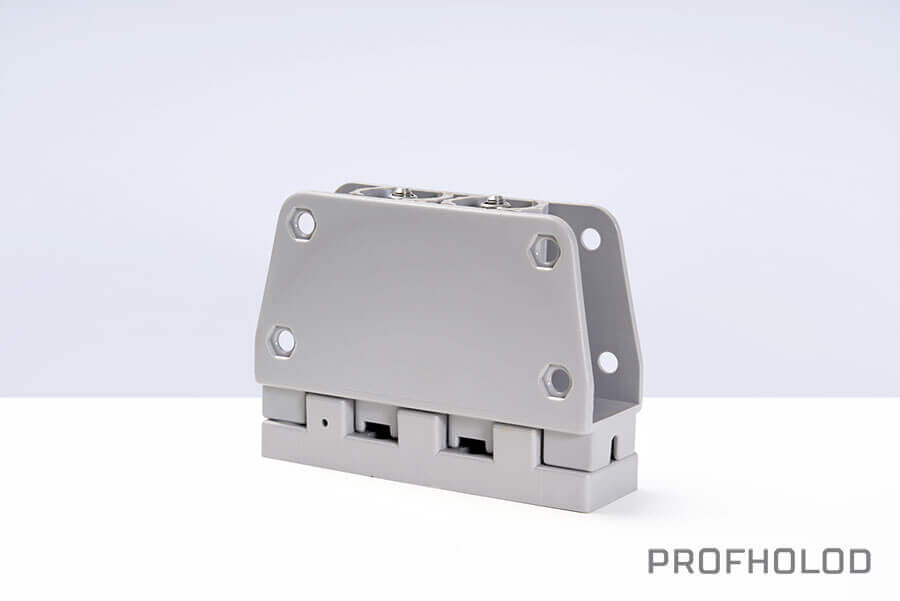

Преимущества петель с фиксацией:
- не требуют технического обслуживания,
- возможность регулировки усилия открытия и закрытия двери,
- полезная площадь светового проема больше, чем у гравитационных петель.
Варианты исполнения дверей:
- в любом цвете по каталогу RAL,
- покрытие дверного полотна: Food Safe, PVDF или нержавеющая сталь AISI 304, AISI 430,
- усиление дверного полотна металлическими или пластиковыми отбойниками,
- со смотровым окном,
- нестандартный комплект по техническому заданию заказчика.
Дополнительные опции
Маятниковые двери общего назначения производства завода «Профхолод» могут быть изготовлены со следующими дополнительными опциями:
1. Оборудование двери отбойниками
Дверные панели, при необходимости, можно «усилить», выполнив отбойники из металлических листов типа «Квинтет» толщиной 1,5 мм, нержавейки (AISI304 – для пищевых продуктов; AISI430 – общего назначения), или листового пластика ПНД. Отбойники применяются для защиты полотна двери от ударов. Как правило применяются в помещениях, где регулярно используются передвижные тележки.
- Плоский пластик 500 мм внизу и 250 мм для открывания рукой с двух сторон дверного полотна (стандартное исполнение);
- Плоский пластик на высоту 1100 мм;
- Нерж. для пищевых продуктов AISI304 t=1.5 мм 500 мм внизу и 250 мм для открывания рукой с одной (двух) сторон дверного полотна;
- Нерж. общего назначения AISI430 t=1,5 мм 500 мм внизу и 250 мм для открывания рукой с одной (двух) сторон дверного полотна;

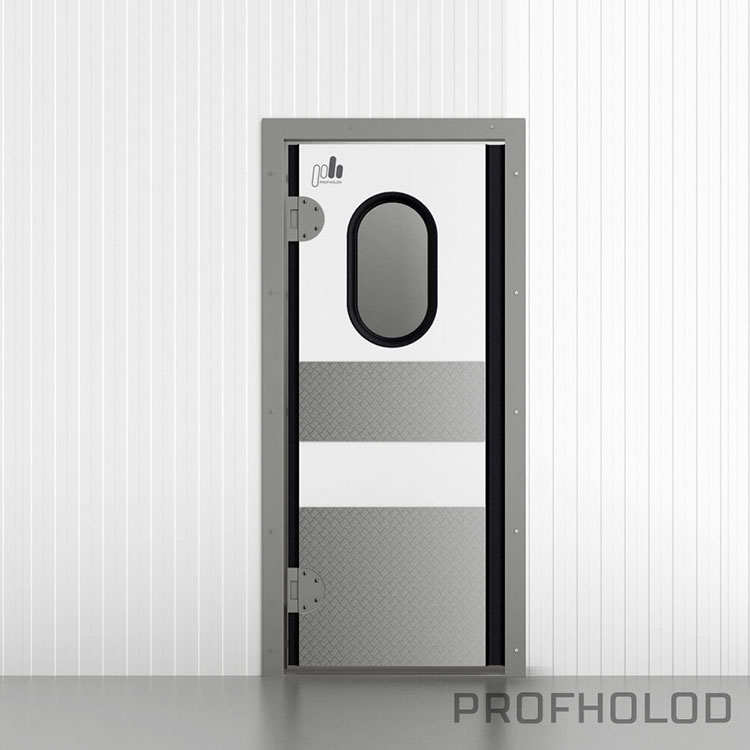

- Рифленый алюминий «Квинтет» t=1,5 мм на высоту 600 мм с одной (двух) сторон дверного полотна;
- Рифленый алюминий «Квинтет» t=1,5 мм на высоту 1100 мм с одной (двух) сторон дверного полотна;
- Исполнение отбойников по размерам заказчика.
Комбинированное исполнение отбойников по желанию заказчика
2. Смотровые окна
Компания Профхолод предлагает следующие виды смотровых окон для маятниковых дверей:
- Окно с резиновым обрамлением, овальное 300х580 (стандартное исполнение);
- Окно с резиновым обрамлением круглое Ø300 мм;
- Окно с резиновым обрамлением круглое Ø400 мм;
- Окно круглой (овальной) формы с резиновым обрамлением по размерам заказчика;
Типы маятниковых дверей
Варианты покрытия:

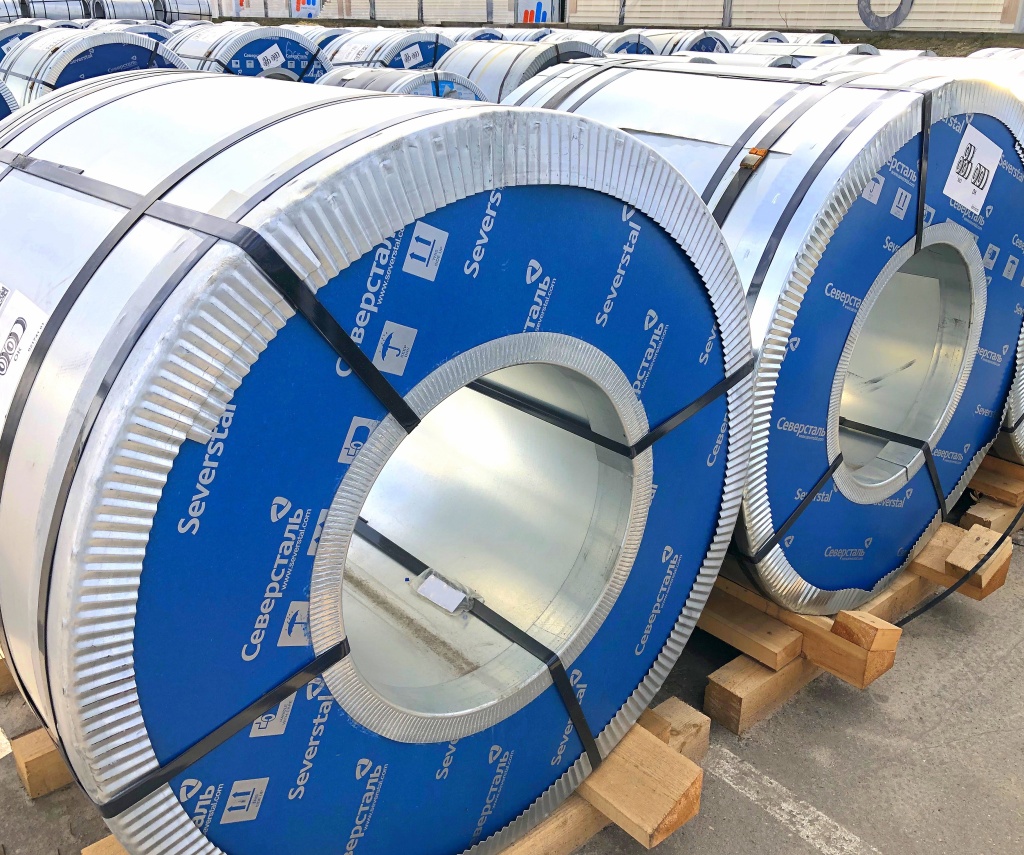

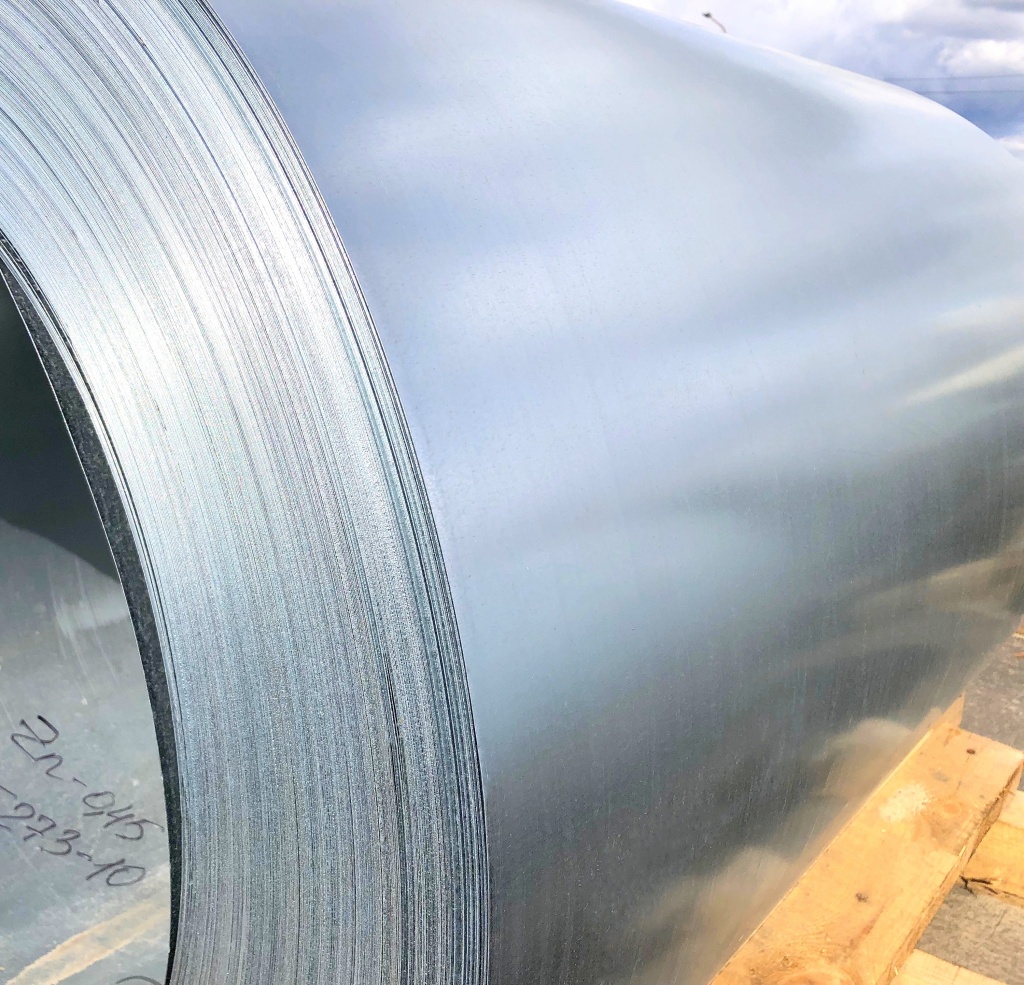

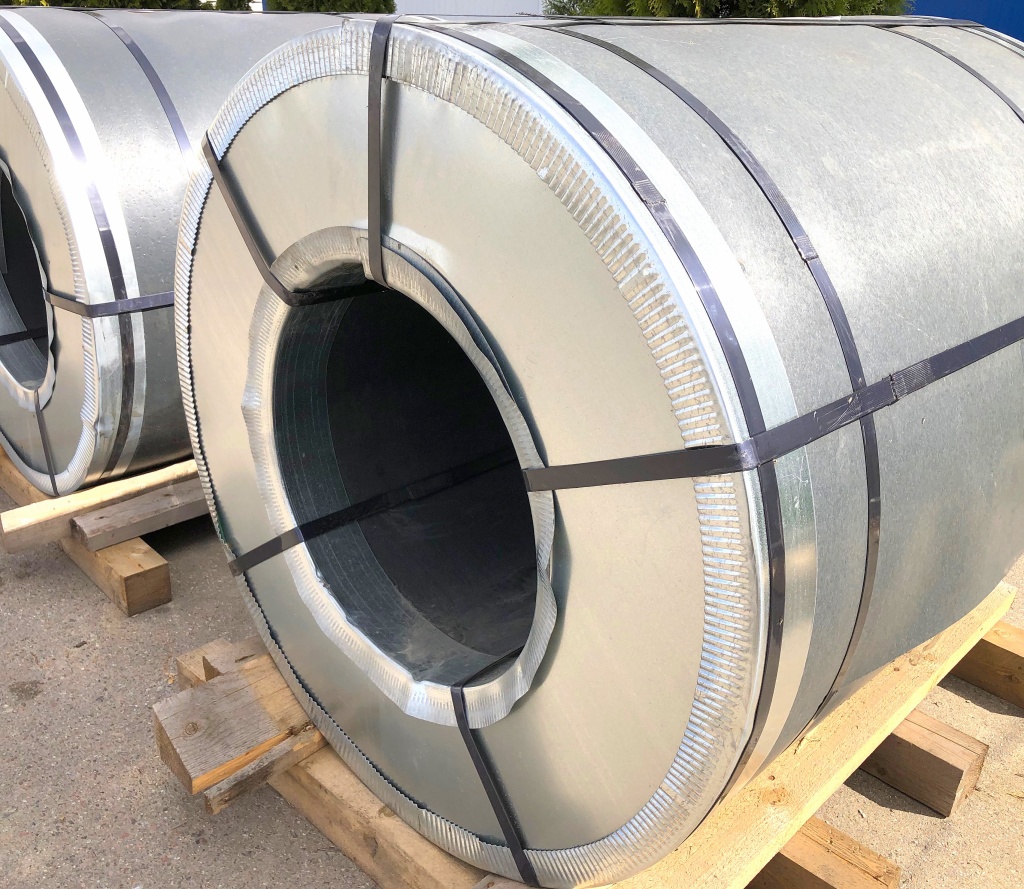

Оцинкованная сталь
.jpg)
Используется в местах прилегания сэндвич-панелей к стене, для других скрытых плоскостей, которые не вступают в контакт с моющими веществами.
.jpg)
.jpg)
Оцинкованная сталь с полиэфирным покрытием
Более 80% холодильных складов строятся именно с таким металлом, который покрыт полиэфирной краской. Вы можете выбрать нужный вам цвет по шкале RAL.
PVDF или ПВДФ
Сталь со специальным покрытием для сельскохозяйственных зданий. Хорошая стойкость к коррозии, высокая стойкость к ультрафиолетовому излучению: RUV 4, RC 4.
AISI 304
Нержавеющая сталь для цехов мясоперерабатывающих предприятий, убоя, разделки мяса, для холодильных камер хранения фруктов, фармацевтических предприятий.
AISI 430
Нержавеющая сталь для непищевых производств: технологические помещения продуктовых складов, непищевые склады с агрессивной химической обработкой.
Другие покрытия
Вы можете заказать в «ПрофХолоде» любые другие нужные вам покрытия для сэндвич-панелей.
Преимущества
-
Любой цвет по каталогу RAL, нержавеющая сталь
и другие покрытия Вы можете заказать в «ПрофХолоде» любое количество дверей любого цвета и покрытия. -
Три варианта петель на выбор
Сроки производства
Ваши двери будут готовы за 2 недели с момента оформления заказа. Цех «ПрофХолода» по производству холодильных дверей в Московской области выпускает до 8 000 холодильных дверей в год на оборудовании ведущих компаний из Италии и Португалии: «Адира», «Евромак» и «САИП».
Для доставки по Москве и Московской области — организуем перевозку за один день с момента готовности заказа. Для доставки по другим регионам — организуем перевозку за два дня с момента готовности заказа. Надо привезти продукцию в другую страну? Организуем перевозку за 3-4 дня с момента готовности заказа.
Цены
Виды покрытий, которые используются при производстве РДО О:
- RAL – оцинкованная сталь с полиэфирным покрытием, цвет по умолчанию RAL 9003, возможно исполнение в других цветах. Для универсального использования. RUV 2, RC 2;
- Zn – оцинкованная сталь без полиэфирного покрытия. Для универсального использования;
- AISI 304 – нержавеющая сталь для пищевых производств;
- AISI 430 – нержавеющая сталь для непищевых производств;
- PVDF – сталь со специальным покрытием для сельскохозяйственных зданий. RUV 4, RC 4;
- PU – сталь с полиуретановым покрытием;
- Food safe – сталь со специальным покрытием для мясных, рыбных, молочных, сырных и других пищевых производств, помещений с постоянной влажностью. RUV 4, RC 5.
| Световой проём, высота, мм | Световой проём, ширина, мм | |||||||
|---|---|---|---|---|---|---|---|---|
| 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | ||
| Материал: RAL 9003 Рама: П-образная | ||||||||
| 1800 | 41728 | 45986 | 46833 | 48176 | 49030 | 50893 | 60411 | |
| 1900 | 42219 | 46692 | 47552 | 48928 | 49821 | 59702 | 61281 | |
| 2000 | 42698 | 47384 | 48280 | 49689 | 50608 | 60520 | 62133 | |
| 2100 | 43229 | 48132 | 49056 | 50486 | 59182 | 61406 | 63054 | |
| 2200 | 43925 | 49053 | 50006 | 51487 | 60249 | 62524 | 64202 | |
| 2300 | 44774 | 50175 | 51159 | 60459 | 61535 | 63871 | 73859 | |
| 2400 | 45272 | 50888 | 51886 | 61222 | 62335 | 64714 | 74735 | |
| 2500 | 54969 | 61072 | 62225 | 64032 | 65208 | 67698 | 78083 | |
| 2600 | 55592 | 61923 | 63089 | 64930 | 66135 | 77038 | 79113 | |
| 2700 | 56253 | 62810 | 64003 | 65882 | 67116 | 78068 | 80180 | |
| 2800 | 56999 | 63791 | 65012 | 66934 | 76323 | 79216 | 81373 | |
| 2900 | 65362 | 72464 | 73793 | 75916 | 77287 | 80230 | 82425 | |
| 3000 | 66024 | 73348 | 74707 | 76865 | 78267 | 81257 | 83492 | |
| 3100 | 66528 | 74079 | 75464 | 77656 | 79083 | 82117 | 84389 | |
| 3200 | 67177 | 74954 | 76364 | 78594 | 80049 | 83134 | 85443 | |
| 3300 | 68097 | 76111 | 77554 | 79827 | 81315 | 84457 | 86815 | |
|
Материал: RAL 9003 Рама: Угловая
|
||||||||
| 1800 | 44605 | 49039 | 49957 | 51417 | 52356 | 54371 | 64229 | |
| 1900 | 45176 | 49832 | 50778 | 52271 | 53240 | 63503 | 65196 | |
| 2000 | 45748 | 50624 | 51595 | 53125 | 54119 | 64428 | 66159 | |
| 2100 | 46320 | 51414 | 52414 | 53975 | 62962 | 65353 | 67121 | |
| 2200 | 46891 | 52209 | 53233 | 54831 | 63843 | 66280 | 68083 | |
| 2300 | 47983 | 53580 | 54641 | 64263 | 65428 | 67938 | 78255 | |
| 2400 | 48604 | 54430 | 55516 | 65185 | 66382 | 68937 | 79301 | |
| 2500 | 58486 | 64806 | 66048 | 67980 | 69254 | 71922 | 82677 | |
| 2600 | 59327 | 65880 | 67155 | 69126 | 70429 | 81730 | 83954 | |
| 2700 | 60329 | 67144 | 68454 | 70474 | 71815 | 83215 | 85492 | |
| 2800 | 61074 | 68120 | 69456 | 71519 | 81249 | 84340 | 86659 | |
| 2900 | 69760 | 77125 | 78574 | 80842 | 82324 | 85470 | 87829 | |
| 3000 | 70253 | 77844 | 79320 | 81622 | 83135 | 86320 | 88719 | |
| 3100 | 70981 | 78808 | 80313 | 82655 | 84195 | 87435 | 89873 | |
| 3200 | 71990 | 80054 | 81589 | 83976 | 85549 | 88850 | 91336 | |
| 3300 | 73033 | 81361 | 82934 | 85372 | 86982 | 90346 | 92888 | |
