Кровельные сэндвич-панели с минеральной ватой — трехслойные панели с утеплителем из огнестойкой минеральной ваты. Производятся на автоматической итальянской линии Pu.Ma. Минеральная вата устойчива к высоким температурам и химическим веществам, обладает хорошими тепло- и звукоизоляционными свойствами.
Сэндвич-панели с минеральной ватой производятся в полном соответствии с действующим ГОСТ 32603-2021 для зданий с повышенными требованиями к пожаробезопасности. Повышенную адгезию утеплителя к металлу обеспечивает собственный клей из полиуретана, разработанный в Научно-исследовательском центре «ПрофХолода». Клей гарантирует надежное соединение минеральной ваты с металлическими листами сэндвич-панели.
Минеральная вата перед производством сэндвич-панелей проходит три этапа входного контроля в научном центре «ПрофХолода»: на плотность, сжатие и разрыв. После производства сэндвич-панели с минватой снова тестируются на эти же три показателя и дополнительно на модуль сдвига.
Специальный кровельный замок «ПрофХолода» сокращает время монтажа за счет легкой стыковки сэндвич-панелей.
Коэффициент теплопроводности кровельных сэндвич-панелей с минватой: 0,041 Вт/(м*К).
Вы можете заказать сэндвич-панели с минеральной ватой с гладкой или профилированной поверхностью любых цветов RAL. Срок производства: 14 календарных дней.
Технические характеристики
| Толщина панели, мм | Вес панели при толщине металлической обшивки 0,5 мм и плотности наполнителя 105 кг/м³ | |||
|---|---|---|---|---|
| Кровельная панель шириной 1000 мм | Стеновая панель шириной 1000 мм | Стеновая панель шириной 1180 мм | ||
| кг/м²; = кг/пог. м | кг/м²; = кг/пог. м | кг/м² | кг/пог. м | |
| 50 | 15,032 | 15,063 | 13,566 | 16,008 |
| 60 | 16,082 | 16,113 | 14,616 | 17,247 |
| 80 | 18,182 | 18,213 | 16,717 | 19,735 |
| 100 | 20,282 | 20,313 | 18,816 | 22,203 |
| 120 | 22,382 | 22,413 | 20,916 | 24,681 |
| 150 | 25,532 | 25,563 | 24,066 | 28,398 |
| 170 | 27,632 | 27,663 | 26,166 | 30,876 |
| 200 | 30,782 | 30,813 | 29,316 | 34,593 |
| Тип панели | Толщина панели, мм | Приведенное сопротивление теплопередаче R0, м²·ºС/Вт |
|---|---|---|
| ПКТ Z | 50 | 1,378 |
| 80 | 2,110 | |
| 100 | 2,598 | |
| 120 | 3,085 | |
| 150 | 3,817 | |
| 170 | 4,305 | |
| 200 | 5,037 |
| Толщина панели, мм | Пролет, м | Ширина опоры, мм | ||||
|---|---|---|---|---|---|---|
| 1,5 | 2,0 | 2,5 | 3,0 | 3,5 | ||
| 80 | 460 | 339 | 267 | 218 | 184 | 60 |
| 100 | 578 | 427 | 336 | 276 | 233 | 60 |
| 120 | 696 | 515 | 406 | 334 | 282 | 70 |
| 150 | 873 | 647 | 511 | 420 | 335 | 80 |
| 200 | 1109 | 822 | 649 | 534 | 452 | 90 |
| Толщина панели, мм | Пролет, м | Ширина опоры, мм | ||||
|---|---|---|---|---|---|---|
| 1,5 | 2,0 | 2,5 | 3,0 | 3,5 | ||
| 80 | 340 | 248 | 194 | 158 | 132 | 80 |
| 100 | 409 | 302 | 237 | 192 | 160 | 80 |
| 120 | 481 | 356 | 279 | 227 | 189 | 90 |
| 150 | 577 | 428 | 335 | 272 | 227 | 100 |
| 200 | 718 | 534 | 419 | 340 | 284 | 110 |
Конструкция
Характеристики
Сэндвич-панели с минеральной ватой производятся в полном соответствии с действующим ГОСТ 32603-2021 для зданий с повышенными требованиями к пожаробезопасности.
Размеры кровельных сэндвич-панелей с минеральной ватой:
- Толщина: 50 — 200 мм без учета «горбов»
- Длина: 2 000 — 16 000 мм с шагом 10 мм
- Рабочая ширина — 1 000 мм
Кровельная сэндвич-панель с минеральной ватой состоит из двух металлических листов, подобранных в зависимости от назначения помещения, и утеплителя – минеральной ваты.
Адгезия
Долговечность панелей «ПрофХолод» обеспечивается за счет использования собственного клеевого слоя, разработанного в R&D Центре компании. Слой наносится на оба металлических листа.
В 2023 году внедрен собственный клей из полиуретана, повышающий адгезию утеплителя к металлу на 10%. Проведены испытания при температурах от -25°C до +300°C, включая 14 циклов перемещений между цехом и улицей.
Металл
Варианты металла:
- Оцинкованная сталь с полимерным покрытием
- Нержавеющая сталь AISI 304, 316, 321, 430
- Pural — для сельскохозяйственных построек
- Food Safe — безопасен для контакта с продуктами
- Пластизол — антикоррозионная защита до 15 лет
- ПВДФ — устойчивый цвет и блеск, подходит для фасадов
Применение кровельных панелей:
- производственные помещения
- сельскохозяйственные здания
- пищевые предприятия
- логистические центры
- офисные здания
- спортивные объекты
Контроль качества
Углубленный контроль осуществляется на пяти этапах производственного цикла:
- Контроль входящего сырья
- Контроль качества собственного клея-праймера
- Выборочный контроль перед запуском
- Контроль во время производства
- Испытание физико-механических свойств каждой партии
Входной контроль минеральной ваты:
- Проверка документов, упаковки и соответствия ассортимента
- Контроль геометрии и плотности на участке
- Лабораторные физико-механические испытания
Клей-праймер проверяется на плотность, вязкость, содержание воды и технологические времена вспенивания.
Контроль качества в процессе производства осуществляется в 7 точках линии — от подачи сырья до упаковки.
Выходной контроль включает ежедневный отбор образцов из каждой партии для лабораторных испытаний по ГОСТ 32603.
Монтаж кровельных панелей
Панели монтируются при уклоне более 7°. Перед монтажом выполняют подготовку конструкции и обработку металла антикоррозионными составами.
На прогоны укладывают уплотнительные ленты толщиной 3—4 мм. Панели устанавливают поперек прогонов, расстояние между которыми не более 2 м.
Если крыша превышает длину панели, монтаж выполняется от карниза к коньку, с продольным нахлестом 200–300 мм.

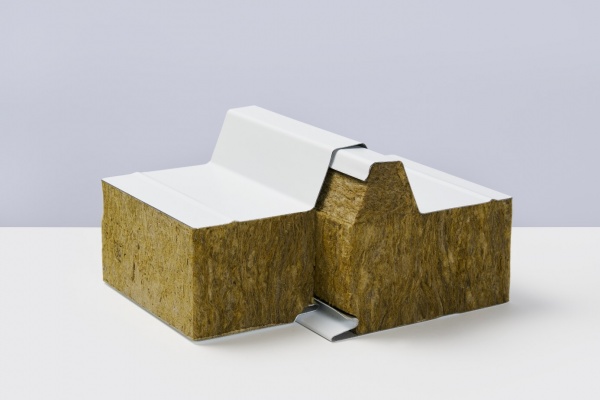

Замки фиксации
50 – 250 мм
Варианты покрытия:
Оцинкованная сталь
.jpg)
Используется в местах прилегания сэндвич-панелей к стене, для других скрытых плоскостей, которые не вступают в контакт с моющими веществами.
.jpg)
.jpg)
Оцинкованная сталь с полиэфирным покрытием
Более 80% холодильных складов строятся именно с таким металлом, который покрыт полиэфирной краской. Вы можете выбрать нужный вам цвет по шкале RAL.
PVDF или ПВДФ
Сталь со специальным покрытием для сельскохозяйственных зданий. Хорошая стойкость к коррозии, высокая стойкость к ультрафиолетовому излучению: RUV 4, RC 4.
AISI 304
Нержавеющая сталь для цехов мясоперерабатывающих предприятий, убоя, разделки мяса, для холодильных камер хранения фруктов, фармацевтических предприятий.
AISI 430
Нержавеющая сталь для непищевых производств: технологические помещения продуктовых складов, непищевые склады с агрессивной химической обработкой.
Другие покрытия
Вы можете заказать в «ПрофХолоде» любые другие нужные вам покрытия для сэндвич-панелей.
Профилирование поверхности
Преимущества
-
Негорючесть, пожаробезопасность
До El 180 -
Механическая прочность и долговечность
Плотность минеральной ваты в сэндвич-панелях «ПрофХолода» не менее 95 кг/м3 -
Звукоизоляция
за счет волокнистой структуры и высокой плотности -
Замок Z-Lock для абсолютной защиты от попадания влаги 3 вида профилировки
-
Лучшая адгезия металла и минеральной ваты
За счет использования самой прогрессивной системы нанесения двухкомпонентного клея
Сроки производства
Ваши сэндвич-панели будут готовы в течение 2 недель с момента оформления заказа.
Непрерывная линия по производству сэндвич-панелей с минеральной ватой позволяет максимально точно спрогнозировать сроки поставки сэндвич-панелей для строительства ваших объектов: складов, промышленных или сельскохозяйственных зданий.
Для доставки по Москве и Московской области — организуем перевозку за один день с момента готовности заказа.
Для доставки по другим регионам — организуем перевозку за два дня с момента готовности заказа.
Надо привезти продукцию в другую страну? Организуем перевозку за 3-4 дня с момента готовности заказа.
Цены
Виды покрытий, которые используются при производстве сэндвич-панелей:
- RAL – оцинкованная сталь с полиэфирным покрытием, цвет по умолчанию RAL 9003, возможно исполнение в других цветах. Для универсального использования. RUV 2, RC 2;
- Zn – оцинкованная сталь без полиэфирного покрытия. Для универсального использования;
- AISI 304 – нержавеющая сталь для пищевых производств;
- AISI 430 – нержавеющая сталь для непищевых производств;
- PVDF – устойчивый к загрязнениям, эксплуатации в агрессивных средах и УФ-излучению. Рекомендуется использовать для фасада спортивных, торговых, производственных и сельхозсооружений. Толщина покрытия: 25-40 мкм, RUV 4, RC 3;
- PU – сталь с полиуретановым покрытием;
- Пластизол – обеспечивает антикоррозионную защиту металла на срок до 15 лет;
- Food safe – абсолютно безопасен при прямом контакте с продуктами питания. Рекомендуется использовать в разделочных и убойных цехах пищевого производства, местах повышенной влажности. Толщина покрытия: 110-120 мкм, RUV 4, RC 5.
