В современном зерновом хозяйстве вентиляция элеватора является не просто техническим элементом, а ключевым фактором сохранения урожая, поскольку именно контролируемое движение воздуха позволяет управлять микроклиматом в толще насыпи зерна.
Поддержание стабильной температуры и относительной влажности внутри силосов напрямую предотвращает развитие плесневых грибов и жизнедеятельность насекомых-вредителей. Избыточная влажность или перегрев приводят к активизации микроорганизмов и образованию очагов самосогревания, что неизбежно снижает качество продовольственного и семенного фонда.
Эффективная вентиляционная система также способствует выведению диоксида углерода, накапливающегося при дыхании зерна, и выравнивает температуру по всему объему зернохранилища.
Особенности организации вентиляции в зернохранилищах
При организации воздухообмена в хранилище критически необходимо учитывать физические свойства насыпи, поскольку даже при пользовании мощным вентилятором поток может распространяться неравномерно, если не рассчитана правильно схема размещения каналов. В большинстве типов зернохранилищ применяется напольная система, где воздух подается через решётки в зданиях с плоскими полами, что позволяет продувать каждый слой зерна снизу вверх. Эффективная вентиляция в зернохранилищах невозможна без точного проектирования, учитывающего климатические условия и этапы загрузки. Для длительного хранения также имеет значение приточно-вытяжной тип конструкции, обеспечивающий естественный отвод тепла из верхней зоны.
Роль вентиляции в сохранении качества и состояния зерна
Правильно организованный воздухообмен позволяет выравнивать температуру внутри насыпи, предотвращая миграцию влаги и связанное с этим ухудшение свойств продукта. За счет удаления избыточного тепла и продуктов дыхания замедляются процессы старения и разрушения органических соединений в зерновке.
Эффективная вентиляция останавливает развитие плесневых грибов и жизнедеятельность насекомых, которые активизируются в застойных зонах с повышенной влажностью.
Кроме того, продувка способствует сохранению всхожести и энергии прорастания, что критически необходимо для семенного фонда. Контролируемое движение воздуха также препятствует возникновению очагов самосогревания, которые могут полностью уничтожить всю партию продукта.
Типы систем вентилирования в зерновых складах и элеваторах
В современных комплексах применяются напольные установки, где поток нагнетается через каналы в основании, равномерно проходя сквозь всю высоту насыпи. Для вертикальных емкостей чаще используются аэрожелоба и перфорированные трубы, монтируемые в конусной части, что обеспечивает послойную обработку продукта.
Приточно-вытяжные конструкции естественного типа работают за счет разницы температур и давления, отводя теплый и влажный воздух из верхних зон. В ряде хранилищ монтируют переносные установки для локальной обработки проблемных участков без перемещения всей массы.
В крупных промышленных комплексах все перечисленные типы часто комбинируются для достижения максимальной гибкости управления состоянием продукта.
Особенности организации вентиляции в помещениях для хранения зерна
Организация вентиляции в помещениях для хранения зерна требует сложной инженерной мысли, чтобы при отсутствии стационарного отопления обеспечить циркуляцию атмосферного воздуха через систему воздуховодов, проложенных горизонтально в основании складов напольного хранения, для выравнивания температуры зерна и температуры воздуха.
Ключевые аспекты организации воздухообмена:

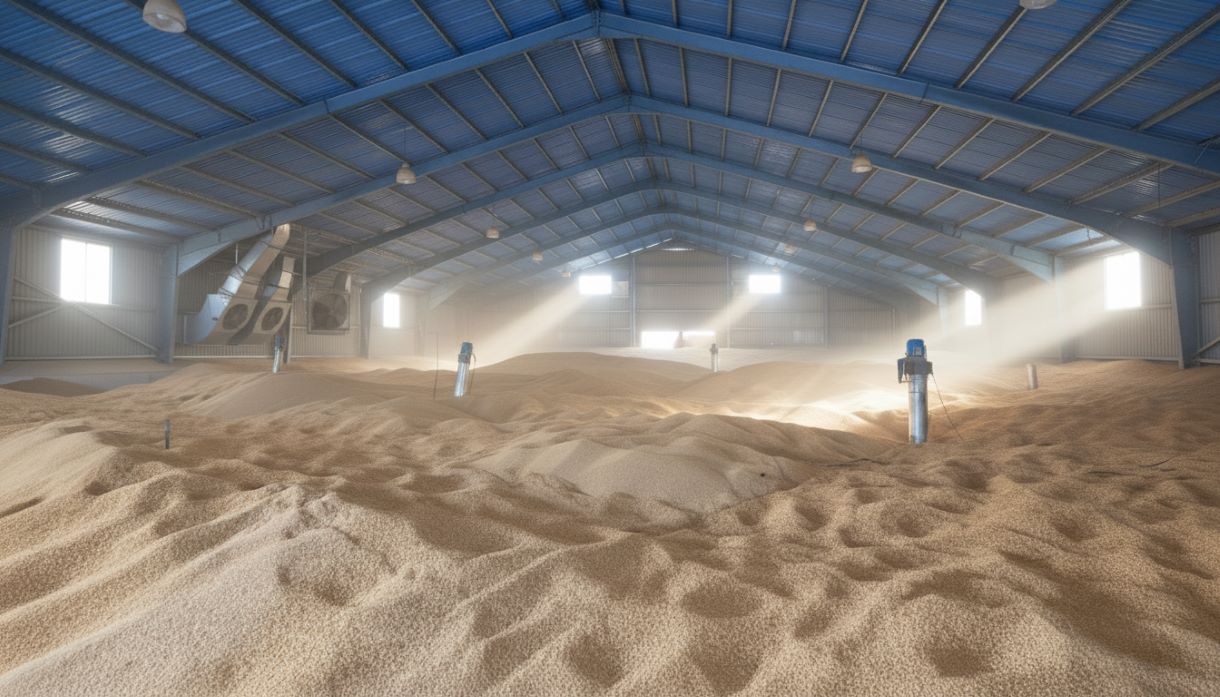

- Применение специализированных систем вентиляции для активного продува насыпи на складах напольного хранения.
- Монтаж разветвленных воздуховодов, размещенных горизонтально в полу, для равномерного распределения потоков.
- Постоянный контроль параметров микроклимата, включая температуру зерна и влажность окружающей среды.
- Использование герметичных силосов и башен (элеваторы) как основного типа хранилища для длительного хранения продукции.
- Соблюдение строгих норм температурно-влажностного режима при хранении зерновых культур для предотвращения порчи.
- Регулярное проветривание и охлаждение зерна на складах для удаления продуктов дыхания и избыточного тепла.
- Учет конструктивных особенностей различных типов хранилищ при проектировании вентиляционной сети.
Устройство элеватора и система вентилирования зерна
Архитектура современных элеваторов и зернохранилищ предусматривает вертикальное расположение силосов, в основании башни которых монтируются мощные вентиляторы и системы воздуховодов для подачи воздуха в толщу продукции. Внутри конструкции обязательны аспирационные установки, которые отвечают за очистку воздуха от пыли, образующейся при пересыпке, что напрямую влияет на сохранение товарных свойств зерна. Продуманная система вентиляции в зернохранилищах интегрирована в процессы загрузки и разгрузки, чтобы минимизировать травмирование зерновой массы. Значимым элементом также являются датчики, контролирующие температуру зерна в реальном времени.
Основные элементы оборудования элеватора и их функции
| Оборудование | Выполняемые функции |
|---|---|
| Приемное устройство | Обеспечивает разгрузку автотранспорта или вагонов, первичную очистку от крупного сора и предварительный учет поступающей продукции. |
| Нория (ковшовый элеватор) | Осуществляет вертикальное перемещение зерновой массы на высоту для распределения по силосам или направления на дальнейшую обработку. |
| Конвейеры (ленточные, цепные) | Транспортируют зерно по горизонтали или пологим наклоном между различными технологическими узлами и секциями хранилища. |
| Зерносушилка | Снижает влажность сырой продукции до кондиционных показателей, обеспечивающих ее устойчивость к порче при последующем размещении. |
| Сепаратор (очистительное оборудование) | Удаляет из общей массы легкие примеси, минеральный сор, щуплые и битые зерна, а также семена сорняков. |
| Бункера (силосы) | Служат для размещения и временного хранения больших объемов зерна, защищая его от внешних воздействий. |
| Транспортные механизмы (самотеки) | Обеспечивают гравитационное перемещение продукта между этажами и узлами внутри рабочей башни. |
| Автоматизированная система управления | Контролирует работу всех механизмов, уровень заполнения емкостей и отслеживает изменение температуры внутри насыпи. |
| Отгрузочное устройство | Направляет подготовленную продукцию в железнодорожные вагоны, автомобильный транспорт или на суда для отправки потребителю. |
| Пылеулавливающее оборудование | Очищает воздух, выделяющийся при пересыпках и транспортировке, осаждая взвешенные частицы для предотвращения загрязнения среды. |
Как работает система активного вентилирования зерна
Принцип действия основан на принудительном нагнетании воздуха в межзерновое пространство с помощью осевых или центробежных устройств, создающих направленный поток. Воздух, проходя сквозь слой, забирает на себя избыточную влагу и тепло, выделяемые при дыхании, и выводит их наружу.
Активный режим включается автоматически или вручную, когда параметры наружного воздуха (температура и влажность) оказываются ниже аналогичных показателей внутри насыпи.
Датчики, расположенные в разных точках, фиксируют изменения и подают сигнал на пульт управления для корректировки интенсивности. Такой метод позволяет быстро охладить свежеубранную массу после сушки или прогреть ее весной для активизации физиологических процессов перед высевом.
Влияние вентиляции и аспирации на технологический процесс хранения
Влияние вентиляции и аспирации на технологический процесс хранения заключается в том, что работа систем вентиляции, передающая воздух по разветвленным воздуховодам, напрямую определяет стабильность температуры зерна относительно температуры окружающего воздуха.
Основные аспекты влияния:
- Поддержание заданной температуры зерна путем принудительной подачи охлажденного воздуха.
- Своевременное удаление нагретых масс через разветвленные воздуховоды для предотвращения самосогревания.
- Контроль соответствия температуры воздуха уличной среды и внутри насыпи для выбора режима вентилирования.
- Бесперебойная работа систем вентиляции как основа сохранения качества всего объема продукции.
Влажность и температурный контроль при хранении зерна
Главная задача контроля — не допустить превышения критических показателей влажности, так как это запускает процесс дыхания и самосогревания в объеме зерна, что ведет к потере всхожести и ухудшению качества. Для стабилизации параметров микроклимата используется метод активного охлаждения, когда через насыпь прогоняется атмосферный воздух с более низкой температурой. Поддержание заданной температуры зерна и влажности является основой для сохранения пищевой ценности и товарных свойств продукции. Периодическое применение сушки необходимо для приведения показателей влажного зерна к кондициям, обеспечивающим условия для сохранности урожая.
Поддержание оптимальной влажности и температуры в силосах
Стабильность этих двух параметров достигается путем непрерывного мониторинга и своевременного вмешательства при отклонении от нормы.
При повышении температуры в каком-либо участке запускается продувка более холодным наружным воздухом для выравнивания общего фона. Для снижения влажности применяется метод осушения путем пропускания через массу воздуха с низкой абсолютной влажностью, что позволяет убрать лишнюю воду без применения тепла.
В периоды межсезонья, когда наружная температура колеблется, стоит предотвращать конденсацию влаги на холодных стенках, которая может увлажнить крайние слои. Контроль этих показателей напрямую определяет сохранность товарных и пищевых свойств всей партии на протяжении всего периода нахождения в емкости.
Как вентиляция предотвращает перегрев и самосогревание зерна
Благодаря работе систем вентиляции выравнивается температура зерна, не допуская её критического отклонения от температуры воздуха, что исключает риск возникновения очагов самосогревания.
- Охлаждение нагретых участков насыпи путем продува, что стабилизирует температуру зерна по всему объему.
- Удаление избыточного тепла, выделяемого при дыхании, чтобы поддерживать равновесие с температурой воздуха.
- Прерывание цепной реакции саморазогрева за счет принудительного отвода тепла из межзернового пространства.
- Предотвращение конденсации влаги в толще продукта, которая возникает при перепадах между температурой зерна и температурой воздуха.
Использование датчиков состояния зерна для управления вентиляцией
Современные измерительные комплексы включают термоподвесы или дистанционные зонды, которые в режиме реального времени передают данные о температуре на разных уровнях.
Некоторые системы также оснащаются сенсорами влажности и уровня диоксида углерода, что позволяет оценивать интенсивность дыхания и риск развития микроорганизмов.
Интеллектуальные алгоритмы анализируют поступающие сигналы и самостоятельно принимают решение о необходимости включения продувки или изменения ее интенсивности. Это исключает человеческий фактор и позволяет реагировать на изменения быстрее, чем это сделал бы оператор. Собранные данные формируют базу для прогнозирования состояния продукта и планирования дальнейших технологических операций по его обработке.
Активное вентилирование зерна как способ сохранения урожая
Данный метод подразумевает принудительное нагнетание воздушных масс через толщу зернового материала с целью выравнивания температуры и удаления излишков влаги, что предотвращает порчу зерна. Чаще всего технология реализуется в зернохранилищах с плоскими полами, где воздух, пронизывая насыпь, забирает на себя выделяющийся диоксид углерода. Грамотное активное вентилирование позволяет проводить охлаждение всей партии без перемещения, что снижает затраты на эксплуатацию оборудования. Необходимо, чтобы при этом атмосферный воздух не имел излишней влажности, иначе эффект от продувки будет отрицательным.
Принцип действия систем активного вентилирования в элеваторах
В основе работы лежит принудительное нагнетание потока в межзерновое пространство, осуществляемое мощными вентиляторами через систему распределительных каналов.
Воздух, проходя сквозь насыпь, поглощает выделяющееся тепло и избыточную влагу, выравнивая температурное поле по всему объему. Управление процессом строится на сравнении показателей наружной среды и состояния продукта, что позволяет выбрать оптимальный момент для обработки.
В зависимости от конструкции применяется нагнетание или всасывание, что влияет на равномерность прохождения потоков. Движение воздуха должно быть достаточным для отвода продуктов дыхания, но не чрезмерным, чтобы избежать травмирования верхних слоев.
Преимущества активного вентилирования при длительном хранении
Активное вентилирование создает условия для стабильного хранения, позволяя современным системам вентиляции оперативно выравнивать температуру зерна в ответ на процессы, когда изменяется температура воздуха.
Ключевые преимущества метода:
- Выравнивание температуры во всей массе продукта, что предотвращает миграцию влаги и локальные перегревы.
- Возможность охлаждения насыпи в периоды понижения температуры воздуха, что продлевает сохранность без дополнительных затрат.
- Своевременное удаление углекислого газа и избыточного тепла, выделяемых при дыхании зерна.
- Снижение риска развития микроорганизмов за счет поддержания сухости и однородности температуры во всем объеме.
Применение вентиляторов и воздуховодов для равномерной подачи воздуха
Центробежные или осевые нагнетатели создают необходимое давление, способное преодолеть сопротивление плотного слоя зерновой массы. От распределительной магистрали отходят перфорированные трубы или каналы, размещенные в полу, через которые воздух поступает непосредственно в продукт.
Геометрия и шаг размещения воздуховодов рассчитываются индивидуально, чтобы обеспечить идентичную скорость потока во всех точках обрабатываемой площади. Современные системы оснащаются регулируемыми заслонками, позволяющими перенаправлять усилие на конкретные участки, где требуется срочное вмешательство.
Эффективность всей установки напрямую зависит от герметичности соединений и правильного подбора сечения труб под производительность нагнетателя.
Аспирационные системы и их значение в работе элеватора
На любом предприятии пищевой промышленности аспирация играет ключевую роль в обеспечении чистоты, захватывая пыль, выделяющуюся при транспортировке и обработке зерна пшеницы или масличных культур. Эффективность работы напрямую зависит от состояния фильтров, которые задерживают мельчайшие частицы, не допуская их попадания в окружающую среду и обратно в хранилище. Аспирационные установки предотвращают накопление пыли в силосах и элеваторах, что снижает риск взрыва и улучшает санитарное состояние. Без них невозможна безопасная эксплуатация современных комплексов.
Отличие аспирационных систем от обычной вентиляции
Если обычные системы предназначены для изменения микроклимата внутри продукта, то аспирация решает задачу улавливания пыли в местах пересыпки и транспортировки. Воздухообмен в толще зерна направлен на выравнивание температуры, тогда как аспирационные установки создают локальные зоны разрежения для захвата легких частиц.
Главное различие кроется в цели: вентиляция работает с состоянием зерновой массы, а аспирация обеспечивает чистоту оборудования и воздуха в рабочей зоне. Аспирационные сети проектируются отдельно и имеют более высокую скорость потока, чтобы увлекать за собой пыль. Элементы обычной вентиляции размещаются в массе продукта, в то время как аспирационные патрубки устанавливаются в узлах перегрузки.
Очистка воздушных потоков и удаление пыли при перемещении зерна
В процессе падения и трения зерна о поверхности образуется большое количество мельчайших частиц, которые подхватываются воздушными массами.
Для их улавливания используются циклоны или рукавные фильтры, где пыль осаждается на стенках или тканевых элементах под действием инерции. Очищенный воздух выбрасывается наружу или возвращается в цех, а сконцентрированные отходы собираются в специальные бункеры для последующей утилизации.
Регулярное удаление пылевой фракции предотвращает ее накопление на оборудовании и снижает риск возгорания. Эффективность очистки напрямую влияет на соблюдение санитарных норм и безопасность персонала.
Безопасность и предотвращение взрывоопасных ситуаций на элеваторах
Безопасность на элеваторах достигается строгим контролем источников воспламенения и постоянным мониторингом запыленности, которая является главной причиной взрывов.
Основные меры предотвращения аварийных ситуаций:
- Регулярная очистка оборудования, строительных конструкций и коммуникаций от слоя горючей пыли.
- Контроль нагрева подшипников, электродвигателей и трущихся частей транспортеров для исключения перегрева.
- Использование взрывозащищенного электрооборудования и качественного заземления всех металлических частей.
- Установка систем подавления взрыва и взрыворазрядителей на линиях перемещения продукта.
- Запрет на проведение огневых работ без предварительной тщательной очистки зоны от пылевых отложений.
- Постоянный мониторинг концентрации горючей пыли в воздухе рабочей зоны.
- Своевременное удаление мелких частиц и сора из транспортируемой массы для уменьшения пылеобразования.
Современные технологии хранения и вентилирования зерна
Инновации в этой области направлены на полную автоматизацию процессов, где компьютеры управляют режимами вентиляции, отслеживая температуру воздуха и состояние зерновых культур в режиме 24/7. Используются энергоэффективные решения, позволяющие проводить обработку больших объемов без лишних затрат, а также герметичные конструкции, ограничивающие доступ кислорода. Главный тренд современных технологий хранения зерна — переход к системам, которые адаптируются под конкретные типы зернохранилищ и особенности партии. Это позволяет свести к минимуму человеческий фактор и обеспечить идеальные параметры для длительного хранения зерновых культур.
Инновационные решения для зернохранилищ и силосных комплексов
Современные зернохранилища и силосные комплексы оснащаются интеллектуальными системами мониторинга и автоматизации, которые в режиме реального времени отслеживают состояние насыпи и управляют климатическим оборудованием.
Основные инновационные решения для хранения:
- Применение технологий на основе искусственного интеллекта для прогнозирования рисков самосогревания и порчи.
- Использование автоматизированных систем управления загрузкой и выгрузкой для минимизации травмирования зерна.
- Внедрение энергоэффективных конструкций ограждений и покрытий для снижения теплопередачи и затрат на поддержание режима.
- Установка автоматических пробоотборников и лабораторных анализаторов качества прямо на линиях приемки.
- Разработка модульных и мобильных комплексов для временного хранения в труднодоступных местах.
- Применение технологий инертной среды для подавления активности микроорганизмов и насекомых без применения химии.
- Использование цифровых двойников объектов для оптимизации логистики и моделирования процессов обработки.
Автоматизация систем вентиляции и аспирации в элеваторах
Программируемые логические контроллеры получают сигналы от термодатчиков, расположенных внутри емкостей, и сравнивают их с показаниями наружных метеостанций. На основе заложенных алгоритмов система самостоятельно принимает решение о включении того или иного нагнетателя или открытии заслонок на воздуховодах.
Автоматика позволяет реализовать сложные сценарии обработки, например, ночное охлаждение при падении температуры, без участия оператора.
Диспетчерский пункт получает данные о работе каждого механизма и может дистанционно корректировать параметры. Такая автоматизация минимизирует влияние человеческого фактора и обеспечивает непрерывный контроль состояния продукта круглосуточно.
Техническое обслуживание оборудования для эффективного вентилирования
Периодическая проверка состояния подшипников и натяжения ремней на нагнетателях предотвращает внезапные остановки в самый ответственный момент.
Воздуховоды и распределительные каналы необходимо очищать от мусора и проросшего зерна, которые могут перекрыть сечение и снизить пропускную способность. Своевременная калибровка датчиков температуры гарантирует достоверность данных, на основе которых принимаются решения о режимах обработки.
Герметизация фланцевых соединений и заделка щелей исключает подсосы, снижающие эффективность продувки. Регулярное обслуживание продлевает срок службы оборудования и сохраняет его производительность на паспортном уровне.
