VAV-система – это современный способ организации воздухообмена, который помогает гибко адаптировать работу оборудования под потребности здания. В отличие от обычной системы вентиляции, где общий расход воздуха остается постоянным, здесь расход воздуха в каждой зоне регулируется автоматически. При изменении концентрации углекислого газа система автоматики приточной установки снижает подачу и поддерживает комфортные условия.
Когда требуется меньше тепла, установки снижает скорость вращения вентилятора, уменьшая нагрева приточного воздуха и экономя энергию. Главное преимущество – возможность регулировать расход воздуха без потери качества микроклимата.

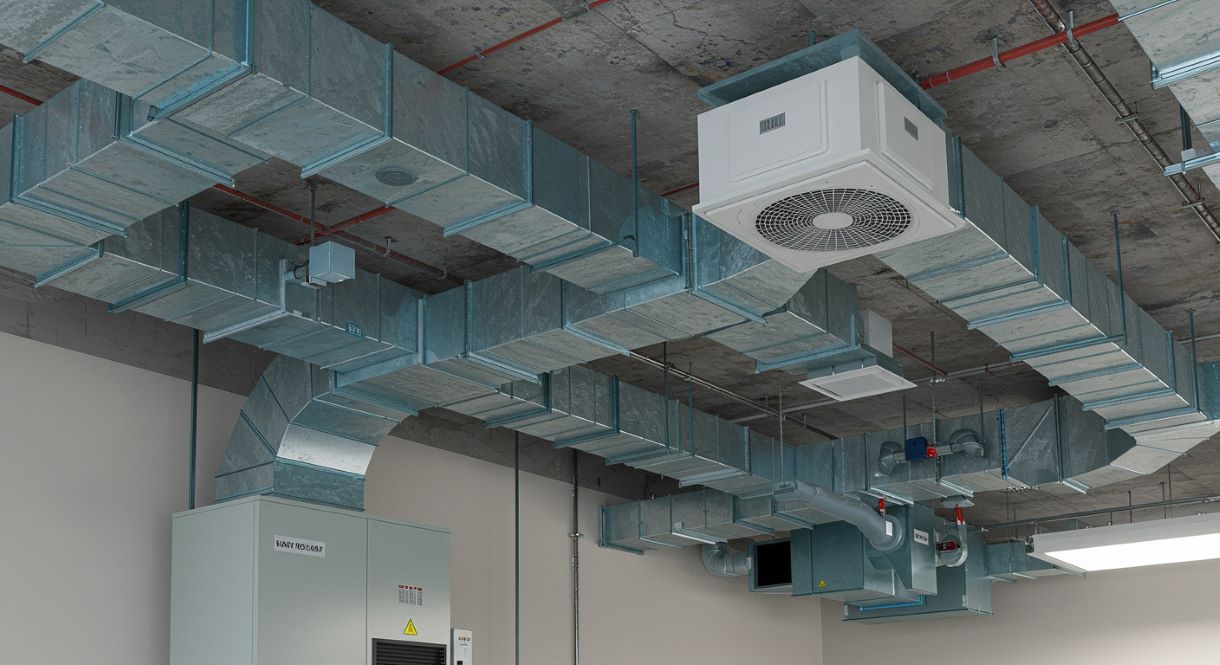

На иллюстрации показана VAV-система, где изменение расхода воздуха происходит в зависимости от загруженности помещений воздуха. Такой принцип позволяет снизить производительность традиционной системы вентиляции и сделать систему вентиляции и кондиционирования более экономичной по сравнению с обычной системой.
Что такое VAV-система и её назначение
VAV-система – это система вентиляции, которая регулирует количество подаваемого воздуха в зависимости от условий в помещении. Она помогает поддерживать комфортную температуру и уровень свежести без лишних энергозатрат. Такая технология особенно востребована в офисах и торговых центрах, где нагрузка на вентиляцию меняется в течение дня. Её основная задача – обеспечить оптимальный микроклимат с минимальными затратами энергии. Благодаря гибкому управлению подача воздуха всегда соответствует реальной потребности.
Определение VAV-системы вентиляции
VAV — это приточная VAV система, которая позволяет плавно регулировать объем подаваемого воздуха в каждое помещение. В отличие от того, как работает традиционная система вентиляции, здесь подается минимальное количество воздуха, необходимое для комфорта, что экономит ресурсы. Такая система вентиляции в нескольких помещениях делает контроль климата гибким и экономичным. Она поддерживает качества воздуха на постоянном уровне, регулируя подачу свежего потока. Благодаря этому кондиционирования воздуха становится более точным, а расходы на энергопотребление снижаются.
Принцип работы системы с переменным расходом воздуха
Система управляет подачей воздуха с помощью клапанов, которые открываются и закрываются по команде автоматики.
Принцип работы:
- Измеряются температура и качество воздуха в помещении.
- Клапан плавно регулирует поток воздуха.
- Подается минимальное количество воздуха для поддержания норм.
- Приточная установка регулирует нагрев воздуха и охлаждение.
- Поддерживается воздух до комфортной температуры для людей.
Особенности VAV-систем в приточной вентиляции
Приточная VAV система лучше всего проявляет себя там, где системы вентиляции в нескольких помещениях должны работать по отдельности. Она позволяет контролировать кондиционирования воздуха, нагрев воздуха и регулировать влажность по зонам.
Основные плюсы:
- Плавная подача воздуха без резких скачков давления.
- Экономия энергии при частичной загрузке здания.
- Гибкая настройка температуры по зонам.
- Снижение шума по сравнению с постоянными системами.
Как работает VAV-система вентиляции
Работа системы строится на измерении параметров воздуха и автоматическом изменении подачи. Когда температура или уровень CO₂ изменяются, автоматики приточной установки снижает скорость подачи воздуха, поддерживая стабильность климата. Каждая зона получает столько воздуха, сколько нужно в данный момент. Это позволяет снизить энергопотребление и не перегружать систему. Такой принцип делает VAV-систему экономичным и удобным решением для современных зданий.
Регулирование расхода воздуха с помощью VAV-клапанов
VAV-клапаны дают возможность работать в VAV режиме, подстраивая подачу под реальные условия. Они помогают уменьшить работу традиционной системы вентиляции, снижая ее энергопотребление и улучшая микроклимат. Благодаря им подается минимальное количество воздуха без потери качества воздуха.
Контроль температуры и влажности в помещении
Регулирование этих параметров — неотъемлемая часть комфорта.
Система выполняет:
- Нагрев воздуха или охлаждение при необходимости.
- Поддержание воздуха до комфортной температуры.
- Контроль влажности для здоровья и сохранности интерьера.
- Автоматическое уменьшение подачи, если людей в помещении меньше.
Приточные установки и их взаимодействие с VAV-системой
Системой вентиляции управляет автоматика, которая синхронизирует работу приточной установки с VAV-клапанами. Это помогает снизить нагрузку на вентиляторы и сделать работу тише. Когда в здании меньше людей, приточная установка уменьшает обороты, и подается минимальное количество воздуха, что снижает энергозатраты.
Преимущества VAV-систем
Главное достоинство VAV-технологии – точная регулировка воздухообмена в зависимости от потребностей. Если людей в помещении меньше, приточной установки снижает скорость вращения вентилятора, что снижает расходы на электроэнергию. Система поддерживает комфортный микроклимат без лишних потерь. Экономия ресурсов и высокая гибкость делают такие системы особенно выгодными для крупных объектов. Кроме того, оборудование работает тише и служит дольше.
Энергоэффективность и оптимизация расхода воздуха
VAV-система создана, чтобы минимизировать затраты на вентиляцию и кондиционирование без ущерба для комфорта. Она работает только там и тогда, где это действительно нужно, сокращая ненужную подачу воздуха. Это решение помогает экономить ресурсы и продлевает срок службы оборудования. Эффект особенно заметен в больших зданиях, где нагрузка распределяется неравномерно.
Поддержание комфортного микроклимата
Воздуха в помещении должно быть достаточно для здоровья людей, но не слишком много, чтобы не тратить энергию впустую.
Система обеспечивает:
- Оптимальную температуру и влажность.
- Своевременный нагрев воздуха или охлаждение.
- Стабильное качество воздуха.
- Экономию энергии за счет адаптации потока.
Адаптация к нагрузке и требованиям помещений
VAV позволяет вентиляции в нескольких помещениях работать индивидуально, подстраиваясь под занятость каждой зоны. Эта гибкость делает систему экономичной и удобной для эксплуатации. Она идеально подходит для зданий, где нагрузка постоянно меняется.
Виды VAV-систем и их особенности
Существуют разные модификации: с индивидуальным контролем для каждой комнаты, с централизованным управлением и комбинированные решения. Приточная вентиляция с VAV-модулями позволяет настроить отдельные зоны так, чтобы каждая получала оптимальный поток воздуха. Некоторые модели включают функции охлаждения или подогрева в зависимости от сезона. Благодаря этому такие системы подходят для объектов любого назначения – от офисов до жилых комплексов. Выбор зависит от задач, площади помещений и бюджета.
Однозонные и многозонные VAV-системы
Они отличаются масштабом применения и способом управления.
Различия:
- Однозонная система обслуживает одно помещение.
- Многозонная регулирует расход воздуха в разных помещениях.
- Помогает улучшить работу традиционной системы вентиляции в больших зданиях.
- Оптимизирует кондиционирования воздуха.
VAV-системы с возвратом воздуха и без
Выбор зависит от задач объекта и требований к санитарии.
Разновидности:
- С возвратом воздуха – экономят тепло.
- Без возврата – лучше для чистых помещений.
- Комбинированные – универсальны для промышленных объектов.
- Помогают регулировать нагрев воздуха и влажность.
Отличия систем с переменным и постоянным расходом воздуха
| Критерий сравнения | Система с постоянным расходом воздуха | Система с переменным расходом воздуха (VAV) |
|---|---|---|
| Принцип работы | Всегда подает один и тот же объем воздуха, независимо от условий в помещении | Плавно регулирует объем подаваемого воздуха в зависимости от потребности |
| Энергоэффективность | Высокие энергозатраты, так как вентилятор работает на одной скорости | Экономия электроэнергии за счет снижения скорости вентилятора при низкой нагрузке |
| Комфорт в помещении | Температура часто колеблется, т.к. регулировка возможна только за счет нагрева или охлаждения | Воздух подается ровно столько, сколько нужно для поддержания стабильного микроклимата |
| Гибкость | Не подходит для зданий с переменной загрузкой помещений | Идеальна для помещений, где число людей меняется в течение дня |
| Стоимость эксплуатации | Постоянно высокая из-за перерасхода ресурсов | Ниже, так как подается минимальное количество воздуха в периоды низкой активности |
Монтаж и установка VAV-систем
Правильная установка влияет на стабильность работы VAV и эффективность всего оборудования. На этапе монтажа стоит учесть расположение зон, воздуховодов и клапанов. Специалисты настраивают автоматику, чтобы расход воздуха около расчетного значения поддерживался постоянно. Грамотный монтаж обеспечивает бесшумную работу и долгий срок службы оборудования. После установки проводится проверка и настройка системы под реальную нагрузку.
Установка VAV-клапанов и воздуховодов
| Раздел | Что делать | Зачем | Нормативные ориентиры |
|---|---|---|---|
| Подготовка проекта | Рассчитать расходы по зонам, выбрать тип VAV (дискретный/пропорциональный), определить постоянное давление в магистрали | Устойчивость регулирования и запас по производительности | Расчет по кратности/удельным расходам, постоянное давление в распределительной камере/канале |
| Компоновка сети | Разводить «один ответвление — один VAV‑клапан» от общей точки | Исключить взаимное влияние зон | Минимум тройников после VAV, симметрия по длинам |
| Выбор сечений | Подобрать диаметры/сечения для 2–5 м/с в канале VAV | Снижение шума и устойчивость датчика ΔP | Уровень шума ≤ проектных требований |
| Монтаж VAV‑клапана | Установить по стрелке потока, ось привода горизонтально, обеспечить прямые участки до/после | Корректная работа измерительной части и привода | Прямые участки 3–5D до и 1–2D после |
| Датчики и капилляры | Проложить трубки датчиков давления коротко и без провисов, герметизировать штуцера | Точная передача ΔP без инерции | Длина до точки замера — минимально возможная |
| Электрика и автоматизация | Питать приводы по паспорту, проложить сигнальные линии 0–10 В экранированным кабелем | Чистый сигнал управления и безопасность | Раздельные трассы силовых и сигнальных |
| Балансировка | Настроить «минимум/максимум» расхода на каждом VAV, отстроить базовое давление в магистрали | Стабильность комфортных режимов | Рекомендации производителя VAV/вентустановки |
| Шумо‑виброзащита | Применить гибкие вставки, подвесы с вибровставками, шумоглушители | Комфорт и ресурс узлов | Уровни шума по заданию |
| Обслуживание | Обеспечить доступ к приводам/датчикам, ревизионные люки, метки зон | Быстрый сервис и калибровка | Карта доступа в исполнительной документации |
| Пусконаладка | Пройти сценарии: все открыты, частично закрыты, все закрыты (с мин. расходом) | Проверка устойчивости давления/расходов | Времена переходных процессов ≤ 60 с (ориентир) |
| Документация | Выдать исполнительные схемы, уставки, паспорта, точки замера | Эксплуатационная прозрачность | Формат as‑built в составе ИД |
Интеграция с приточной установкой
Когда VAV и приточная установка работают синхронно, здание получает максимальную энергоэффективность. Такая интеграция позволяет снизить общий расход воздуха и уменьшить износ оборудования. В результате система работает тише, а эксплуатационные расходы падают.
Особенности монтажа VAV-систем вентиляции
Правильный монтаж важен, чтобы вентиляции в нескольких помещениях не возникало проблем с балансом. Установка клапанов, настройка автоматики и тестирование обеспечивают корректную работу. Грамотный монтаж позволяет системе работать в VAV режиме и поддерживать минимальное количество воздуха при необходимости.
Проектирование VAV-систем
Этап проектирования определяет, насколько эффективной будет будущая система. Инженеры рассчитывают общий расход воздуха и подбирают оборудование под параметры здания. Особое внимание уделяется поддержанию постоянного давления в воздуховодах для стабильной работы. Только точный проект позволяет снизить эксплуатационные расходы и избежать проблем при эксплуатации. Также разрабатывается схема управления, чтобы регулировка происходила автоматически и без перебоев.
Расчет расхода воздуха для помещений
Проектировщики учитывают назначение помещений, количество людей и оборудование.
Учитывают:
- Объем воздуха в помещении.
- Нормативы воздухообмена.
- Возможность нагрева воздуха или охлаждения.
- Режим работы здания.
Подбор оборудования и VAV-систем
Правильный выбор оборудования позволяет системе вентиляции работать без сбоев.
Критерии подбора:
- Тип приточной установки.
- Необходимый диапазон регулировки.
- Совместимость с системой автоматики.
- Надежность и уровень шума.
Системы с переменным расходом воздуха в проектировании
Проектировщики закладывают в проект будущие нагрузки, особенности эксплуатации здания и требования к микроклимату. Грамотное проектирование позволяет создать систему, которая будет работать без перебоев и не потребует дорогих переделок. Это также помогает заранее оценить затраты на монтаж и эксплуатацию.
