Ламинарный поток — это движение среды слоями, без перемешивания и вихрей; жидкость или газ ведут себя одинаково. В вентиляции чистых помещений так называют однонаправленный поток воздуха. После HEPA-ступени он идет через рабочую зону параллельными линиями с одной скоростью. Ниже разобрано, как его создают в операционных, фармацевтических и пищевых цехах, какими нормами он задан в Казахстане и почему на объекте он ломается чаще, чем в проекте.
Чем ламинарный поток отличается от турбулентного
В ламинарном режиме каждый слой среды движется по своей траектории и не смешивается с соседним. В турбулентном режиме слои перемешиваются, и порция среды из одной точки объема через секунду оказывается в любой другой. Для чистой комнаты разница принципиальная. Турбулентность разносит загрязнение по всему объему, а однонаправленное движение уносит его в одном направлении, к вытяжке.
Какой режим установится, определяет число Рейнольдса. Оно связывает скорость, размер канала и вязкость среды. Чем выше скорость и больше сечение, тем ближе течение к турбулентному. Для воды в трубе граница проходит около 2300, ниже течение ламинарное. Внутри комнаты «труба» — это весь ее объем. Но удержать слоистое течение здесь труднее, чем в трубопроводе.
Принцип работы в чистом помещении: HEPA-фильтрация и скорость
Для однонаправленного движения нужны четыре элемента. Приточная установка с подготовкой воздуха, финишная ступень HEPA, распределитель, накрывающий чистую зону целиком, и организованная вытяжка у пола. Струя выходит через весь потолочный модуль с однородной скоростью и движется сверху вниз. Вертикальный ламинарный поток вымывает пыль и аэрозоль с рабочей поверхности и не дает им подняться обратно.
Скорость на выходе задана нормативом, а не подбирается на глаз. Правила надлежащей производственной практики ЕАЭС, действующие в Казахстане, для класса A требуют:
Системы ламинарного потока воздуха должны обеспечивать равномерную скорость воздуха в диапазоне 0,36–0,54 м/с (нормативное значение) в рабочей зоне открытого чистого помещения. Поддержание ламинарности должно быть доказано и провалидировано.
Медленнее, и струя теряет однородность. Внутрь затягивается неочищенная среда из комнаты. А если быстрее, растут расход, шум и энергопотребление, а у открытой раны появляется риск переохлаждения. Второй параметр — класс финишной ступени по EN 1822-1, он задается эффективностью на самой проникающей частице (MPPS, около 0,1–0,3 мкм):
- H13: не менее 99,95%; стандартный минимум для финишной ступени.
- H14: не менее 99,995%; ставят в потолки операционных и в класс A.
- U15 (ULPA): не менее 99,9995%; электроника и фармацевтика с классом ISO 4 и выше.
Перед финишной ступенью стоят минимум две ступени грубой и тонкой очистки, иначе H14 забивается за месяцы. Перепад давления растет по мере загрязнения, и вентилятор с автоматикой поднимает обороты, чтобы удержать скорость потока. Когда запас кончается, кассету меняют. Как готовят воздух до финишной ступени, разобрано в статье о том, что такое приточная установка.
Ламинарные потолки, шкафы и боксы: какое оборудование создает поток
Оборудование для создания ламинарного потока делят по площади, которую оно защищает. Потолок накрывает операционное поле и стол с инструментом целиком, шкаф закрывает рабочую поверхность одного лаборанта, изолятор защищает только продукт внутри закрытого объема. Выбор определяют объект и уровень чистоты, который нужно держать на участке.
| Устройство | Что защищает | Направление | Где ставят |
|---|---|---|---|
| Ламинарный потолок | операционное поле, стол, персонал у стола | вертикальное, сверху вниз | операционные, реанимация, участки наполнения |
| Ламинарный шкаф | рабочую поверхность и продукт на ней | вертикальное или горизонтальное | лаборатория, аптека, микробиология |
| Бокс биобезопасности класса II | продукт и одновременно оператора | вертикальное с рециркуляцией | работа с микроорганизмами, ПЦР |
| Изолятор с перчатками | продукт в закрытом объеме | однонаправленное, допускается меньшая скорость | асептическое наполнение, фармацевтический цех |
Внутри потолочного модуля стоят корпус, камера статического давления, набор ступеней очистки и экраны по периметру. Экраны нужны, чтобы струя не размывалась по краям и не смешивалась со средой комнаты. Современные ламинарные системы оснащают датчиками перепада давления и скорости на выходе. Без них о засорении узнают по результатам микробиологического посева, то есть с опозданием на дни.
Классы чистоты по ISO 14644-1 и GMP ЕАЭС
Уровень чистоты описывает межгосударственный стандарт ГОСТ ИСО 14644-1: класс присваивают по числу частиц заданного размера в кубометре. ISO 5 допускает 3 520 частиц крупнее 0,5 мкм в м³, ISO 7 уже 352 000, ISO 8 целых 3 520 000. В фармацевтике те же цифры сведены в классы A–D Правил надлежащей производственной практики ЕАЭС, и именно они попадают в проект.
| Класс по GMP ЕАЭС | Оснащенное состояние, частиц ≥0,5 мкм / ≥5 мкм в м³ | Эксплуатируемое состояние | Аналог ISO |
|---|---|---|---|
| A | 3 520 / 20 | 3 520 / 20 | ISO 5 |
| B | 3 520 / 29 | 352 000 / 2 900 | ISO 5 → ISO 7 |
| C | 352 000 / 2 900 | 3 520 000 / 29 000 | ISO 7 → ISO 8 |
| D | 3 520 000 / 29 000 | не регламентируется | ISO 8 |
Из первой строки видно, зачем вообще нужен однонаправленный поток. Только класс A держит один и тот же предел и без людей, и во время работы, а приточной вентиляцией с перемешиванием этого не добиться. Класс A — это и есть зона ламинарного потока. Зато класс B вокруг нее работает буфером. Классы C и D закрывают подготовительные участки, где хватает кратности воздухообмена и фильтрации.
Где ламинарный поток обязателен: операционные, фармацевтика, пищевые цеха
В Казахстане его прямо требуют для класса A фармацевтического производства, а в медицине он вытекает из норм на чистоту воздуха. Санитарные правила для объектов здравоохранения, приказ Министра здравоохранения РК от 11 августа 2020 года № ҚР ДСМ-96/2020, относят операционные, родильные залы, асептические боксы и чистую половину стерилизационной к классу «особо чистые (А)»: не более 200 КОЕ в м³ до начала работы и не более 500 во время нее, золотистого стафилококка быть не должно.
Тот же приказ задает, чем это достигается:
- пункт 25: приточно-вытяжные системы обслуживают группы помещений по классу чистоты, а не по этажу или крылу;
- пункт 27: воздух в операционные, наркозные, родовые, реанимационные и палаты интенсивной терапии обеззараживается бактерицидными фильтрами с эффективностью не менее 95%;
- пункт 28: кратность воздухообмена считается под заданную чистоту, влажность не выше 60%, скорость движения воздуха в помещении не более 0,15 м/с.

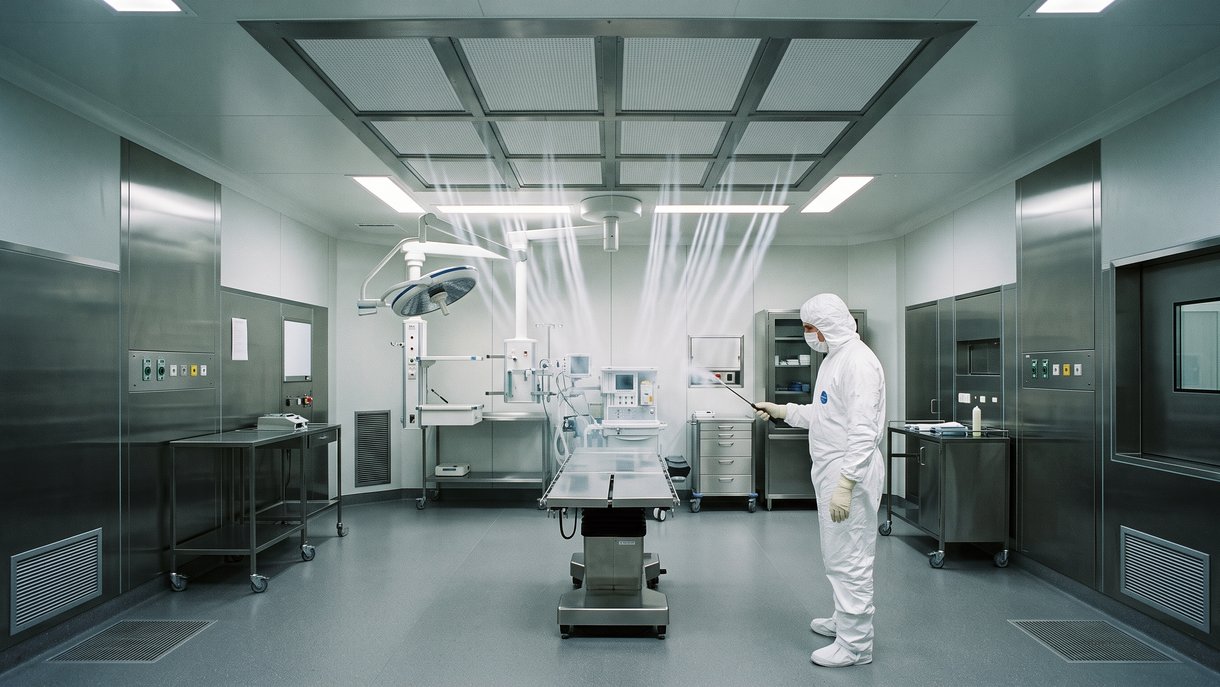

Удержать 500 КОЕ во время операции, когда у стола шесть человек, помогает не кратность, а потолочный модуль над столом. Он накрывает рану и инструмент стерильным воздухом и превращает операционное поле в стерильную зону внутри обычной по чистоте комнаты. Как это увязывают с остальной системой, разобрано на страницах про операционные и медицинские учреждения. На пищевом производстве такие модули ставят над фасовкой и розливом, где продукт открыт после пастеризации, подробнее в разделе про пищевое производство.
Как проектируют такие системы и что ломает поток
Проектирование начинается не с подбора потолка, а с карты классов. Какой уровень чистоты нужен в каждой точке и куда направлены перетоки между ними. Участок класса A получает свой вентиляционный контур с финишной очисткой, буферные комнаты — свою кратность, между ними закладывают каскад давлений. Ошибка на этом шаге стоит дороже любого оборудования. Струя, рассчитанная на пустую комнату, в комнате с людьми не работает.
Ламинарный поток ломается не фильтром, а тем, что стоит под ним: лампой, стойкой, спиной человека.
Главный загрязнитель — человек. Персонал выделяет частицы кожи и микроорганизмы при каждом движении. Стоит хирургу наклониться над столом, и теплый воздух от тела идет вверх, навстречу ламинарному, и критический участок остается без защиты. Лампа, монитор на кронштейне, стойка с аппаратурой создают за собой турбулентность. И за каждым препятствием образуется карман, куда загрязняющие частицы возвращаются. Двери довершают дело. Если участок класса A не держит избыточное давление относительно коридора, при открытии внутрь заходит неочищенная среда, и слой у пола перемешивается. Как рассчитывают каскад давлений, описано в статье о том, что такое подпор воздуха в вентиляции.
- Обследование и классификация. Перечень операций, где продукт или рана открыты; каждому участку назначают класс A, B, C, D либо класс ISO.
- Расстановка оборудования. Столы, лампы, стойки и проходы фиксируют до расчета: они определяют размер потолка и положение вытяжки.
- Расчет воздушного потока. Скорость на выходе, площадь модуля, минимальный воздухообмен буферных комнат, подпор в чистую сторону.
- Пусконаладка и валидация. Замер скорости по сетке точек, проверка целостности кассет, счет частиц в оснащенном и эксплуатируемом состоянии.
- Обслуживание. Контроль перепада давления, повторная проверка чистоты, замена предварительных ступеней, дезинфекция поверхностей модуля.
С 1996 года мы проектируем и монтируем такие системы. В штате больше 60 сотрудников, собственная производственная база на 5000 м², сервисные филиалы по Казахстану. Состав работ и порядок обследования описаны на страницах вентиляция чистых помещений и проектирование промышленной вентиляции.
Частые вопросы
Ламинарный и однонаправленный поток — это одно и то же?
В нормативах — да. Термин «однонаправленный» точнее: среда движется в одном направлении с однородной скоростью. Но строго ламинарного режима во всем объеме комнаты достичь нельзя. В Правилах GMP ЕАЭС оба слова стоят рядом, и требование 0,36–0,54 м/с относится к обоим.
Можно ли получить ламинарный поток обычной приточной вентиляцией?
Нет. Приточная решетка выдает струю, которая перемешивает среду комнаты. Это турбулентная схема. Она разбавляет загрязнение, но не вытесняет его. Нужен распределитель на всю площадь рабочего места, финишная ступень прямо в этом модуле и вытяжка у пола. Только так удается предотвращать возврат аэрозоля к продукту.
Чем ламинарный шкаф отличается от бокса биологической безопасности?
Шкаф защищает продукт. Очищенная струя идет на рабочую поверхность и дальше в комнату, к оператору. Бокс класса II защищает и продукт, и человека. Часть воздуха уходит через фильтр наружу, а на входе создается завеса, которая не выпускает микроорганизмы. Для работы с патогенами такой шкаф не подходит.
