Коэффициент использования тепла рекуператора

Принцип работы рекуператора тепла в системах вентиляции

Суть метода заключается в организации теплообмена между двумя разнонаправленными воздушными потоками, которые физически не смешиваются, проходя через специальный теплообменный блок, где энергия от отработанного воздуха передается притоку свежего воздуха. Этот процесс позволяет сохранить до 80–90% тепловой энергии, которая в противном случае безвозвратно терялась бы при удалении воздуха через вытяжку, что делает систему высокоэффективной. Принцип работы рекуператора тепла в системах вентиляции основан на передаче тепловой энергии от вытяжного воздуха приточному через стенки теплообменника, что обеспечивает минимальные потери и энергосбережение.

Как происходит рекуперация тепла в приточно-вытяжной установке

Внутри корпуса встречаются два разнонаправленных воздушных рукава, разделенных герметичными стенками, через которые энергия от удаляемого воздуха передается свежему, поступающему с улицы.

Теплый воздух из помещения, проходя через специальный блок, отдает свою температуру поверхности, а холодный уличный воздух забирает это тепло, двигаясь навстречу. Этот процесс позволяет возвращать в здание до 80% внутренней энергии, которая иначе безвозвратно улетучивалась бы через вытяжку.

Суть метода заключается в передаче теплоты от вытяжки к притоку без смешивания самих воздушных масс.

Роль теплообменника в процессе теплообмена и подогрева воздуха

Теплообменный аппарат выполняет функцию барьера, который одновременно разделяет среды и обеспечивает перенос энергии между ними через свои стенки.

От материала и площади поверхности этого элемента напрямую зависит, насколько эффективно холодный уличный воздух сможет нагреться, проходя через установку.

Именно здесь происходит основное действие: тепло передается от более нагретой среды к холодной, следуя законам физики. Без этого устройства возврат тепла был бы невозможен, и пришлось бы постоянно тратить ресурсы на подогрев свежего воздуха.

Связь коэффициента рекуперации с эффективностью вентиляции

Коэффициент рекуперации напрямую определяет энергоэффективность вентиляции, поскольку чем выше значение полезного действия, тем меньше тепла теряется при удалении отработанного воздуха и тем стабильнее поддерживается комфортная температура воздуха внутри здания.

Ключевые аспекты влияния коэффициента:

• Высокий показатель снижает нагрузку на отопление в холодное время года, минимизируя потери через передачу тепла стенками теплообменника.
• Эффективность зависит от материала, из которого сделана пластина, и скорости переноса тепла между встречными потоками в системе вентиляции.
• Для роторного теплообменника необходим возврат скрытого тепла, влияющий на влажность воздуха в помещении.
• Расчет коэффициента теплопередачи необходим для точного поддержания заданной температуры приточного воздуха без перерасхода энергии.
• Интеграция показателя в алгоритмы кондиционирования воздуха улучшает качество воздуха и общий микроклимат.
• Регулярная очистка рекуператора необходима для сохранения паспортного коэффициента полезного действия установки.

Расчет параметров и коэффициента рекуперации тепла

Чтобы определить реальную отдачу от установки, используется специальная формула, которая сравнивает разницу температур на входе и выходе системы с разницей между наружной средой и удаляемым воздухом, что позволяет вычислить коэффициент эффективности работы устройства. На точность вычислений влияют такие факторы, как площадь поверхности теплообмена, скорость воздушного потока и свойства материалов, из которых изготовлен теплообменник. Расчет параметров и коэффициента рекуперации тепла позволяет количественно оценить, насколько эффективно установка использует внутреннюю энергию для минимизации затрат на подогрев приточного воздуха.

Как рассчитать коэффициент рекуперации в системах вентиляции

Чтобы вычислить этот показатель, необходимо сравнить реальное изменение температуры воздуха при прохождении через установку с теоретически максимально возможным изменением.

Исходными данными служат значения на улице, внутри помещения и на выходе из приточного канала после теплообменной секции. Разница между этими величинами, выраженная в процентах, и будет искомой цифрой, характеризующей результативность работы оборудования.

Данный параметр наглядно демонстрирует, какая доля внутреннего тепла возвращается обратно.

Учет расхода воздуха и теплового баланса при расчете

Для корректных вычислений следует знать не только температуры, но и количество воздуха, которое проходит через установку за единицу времени.

Если объем удаляемого воздуха превышает объем подаваемого, часть тепла неизбежно будет потеряна, даже при идеальной работе теплообменной секции.

Тепловой баланс должен соблюдаться: сколько кубометров мы забрали из помещения, столько же должны подать с улицы, иначе давление в комнатах изменится, а расчеты окажутся некорректными. Только при равном массообмене можно говорить об объективной оценке энергосбережения.

Факторы, влияющие на эффективность рекуперации тепла

Эффективность рекуперации тепла зависит от физических параметров потоков, конструктивных особенностей установок и условий эксплуатации, определяющих реальный коэффициент теплопередачи.

Ключевые факторы:

• Разница температур между удаляемым воздухом и холодным воздухом с улицы — основа интенсивности теплообмена.
• Материал и площадь поверхности теплообменника влияют на финальную температуру приточного воздуха.
• Баланс притока и вытяжки критичен для устойчивой работы системы вентиляции помещений.
• Выделение конденсата при охлаждении вытяжки добавляет передачу скрытого тепла, повышая КПД.
• Загрязнение пластин снижает эффективность теплообмена, требуя регулярного обслуживания.
• Автоматика и байпас оптимизируют системы вентиляции с рекуперацией в переменчивых погодных условиях.

Виды и особенности рекуператоров воздуха

Среди наиболее распространенных конструкций выделяется пластинчатый рекуператор, где тепло передается через тонкие алюминиевые или стальные листы, разделяющие потоки, что делает его надежным, но подверженным обмерзанию при экстремально низких температурах наружного воздуха. В отличие от них, роторные модели используют вращающийся барабан с ячеистой структурой, который накапливает энергию из выходящего воздуха и передает её приточному, что обеспечивает частичный возврат тепла вместе с влагой. Каждый тип рекуператора имеет свои эксплуатационные нюансы, включая эффективность, степень осушения или увлажнения и возможность регулировки мощности.

Разновидности рекуператоров по типу теплообменника

Тип теплообменника	Принцип работы	Особенности конструкции
Пластинчатый	Теплота передается через тонкие металлические или полимерные листы, разделяющие встречные воздушные потоки.	Не имеет движущихся частей, компактен, исключает смешивание сред, но подвержен обмерзанию при низких температурах.
Роторный	Вращающийся барабан с сотовой структурой поочередно нагревается в зоне теплого воздуха и отдает аккумулированное тепло холодному.	Обеспечивает высокую интенсивность переноса тепла, частично возвращает влагу, но требует электропривода и допускает незначительное смешивание сред.
С промежуточным теплоносителем	Два теплообменника, соединенных замкнутым контуром с жидкостью (вода или гликолевый раствор), которая циркулирует между вытяжным и приточным участками.	Позволяет разнести приток и вытяжку на расстояние, исключает перенос запахов, но имеет более низкий КПД из-за двойного теплообмена.
Камерный	Потоки поочередно направляются в одну камеру, где тепло аккумулируется стенками, а затем переключаются заслонками.	Простая конструкция, возможен частичный переток воздуха при переключении клапанов, цикличность работы.
Тепловые трубки (термосифоны)	Герметичные трубки, заполненные легкокипящим хладагентом, который испаряется в теплой зоне и конденсируется в холодной, передавая тепло.	Полная герметичность и отсутствие движущихся частей, высокая надежность, но ограниченная мощность и сложность размещения.

Пластинчатый и роторный рекуператор: различия и применение

В устройствах пластинчатого типа тепло передается через тонкие листы металла, разделяющие встречные рукава, что исключает их смешивание, но при сильных морозах требует защиты от обмерзания.

В роторных моделях используется вращающийся цилиндр с ячеистой начинкой, который поочередно попадает то в теплую, то в холодную зону, нагреваясь и остывая.

Это позволяет не только передавать энергию, но и частично возвращать влагу, однако допускает незначительное смешивание сред. Пластинчатые системы выбирают для объектов, где необходима абсолютная чистота воздуха, а роторные — там, где нужна максимальная отдача и регулировка влажности.

Выбор рекуператора в зависимости от типа вентиляционной системы

Выбор конкретного типа устройства зависит от масштаба и назначения вентиляции, требуемого уровня регенерации тепла и климатических условий, определяющих параметры поступающего воздуха.

Критерии выбора в зависимости от системы:

• Для квартирных приточных установок оптимальны компактные модели с высокой эффективностью при низких температурах наружного воздуха, обеспечивающие нагрев притока без перемерзания.
• В центральных системах вентиляции коттеджей применяются мощные агрегаты, способные выдерживать значительные перепады давления и поддерживать стабильный теплообмен в течение всего года.
• При проектировании вентиляции и кондиционирования офисов имеет значение выбор между пластинчатыми и роторными моделями, где ротор дополнительно регулирует влажность, возвращая часть скрытого тепла.
• Для производственных помещений с агрессивными средами используются рекуператоры из специальных материалов, устойчивых к коррозии, чтобы гарантировать долговечность системы рекуперации.
• В регионах с суровыми зимами приоритет отдается моделям с автоматическим управлением и защитой от обмерзания, так как это критически необходимо для эффективной работы в холодное время года.
• Компактные системы с керамическим регенератором подходят для периодического использования, где нужна аккумуляция тепла в материале и последующая отдача его поступающему воздуху при смене цикла.

Эффективность рекуперации тепла и энергосбережение

Применение таких устройств кардинально снижает нагрузку на отопительное оборудование, поскольку подогрев приточного воздуха теперь требует гораздо меньше энергии от внешних источников, что напрямую отражается на финансовой экономии и сокращении выбросов. Эффективность напрямую зависит от разницы температур между улицей и помещением, а также от правильного баланса приточного и вытяжного воздуха; при грамотной настройке можно добиться стабильного микроклимата в помещении с минимальными эксплуатационными расходами. Эффективность рекуперации тепла и энергосбережение находятся в прямой зависимости от способности системы максимально утилизировать внутреннее тепло для снижения потребляемой мощности нагревателей.

Как повысить эффективность рекуперации в промышленных установках

Повышение эффективности рекуперации в промышленных установках достигается комплексом технических и режимных мероприятий, направленных на интенсификацию теплообмена и минимизацию потерь при экстремальных перепадах температуры воздуха.

Основные методы повышения эффективности:

• Установка многоступенчатых систем с промежуточными теплоносителями для глубокой утилизации энергии при высоких скоростях потока в приточной вентиляции.
• Применение тепловых насосов для дополнительного нагрева приточного воздуха за счет низкопотенциального тепла удаляемой среды.
• Использование рекуператоров с промежуточным теплоносителем (гликолевые растворы) для исключения смешивания потоков и возможности передачи тепла на расстояние.
• Регулярная очистка поверхностей теплообмена от промышленных загрязнений и налета для восстановления номинального коэффициента теплопередачи.
• Автоматическое регулирование скорости вращения ротора или расхода теплоносителя в зависимости от текущей температуры и влажности наружного воздуха.
• Внедрение систем увлажнения вытяжного воздуха перед рекуператором для увеличения отдачи скрытой теплоты конденсации.
• Герметизация корпусов и воздуховодов для исключения паразитных подсосов холодного воздуха и перетечек между потоками.

Роль рекуперации тепла в снижении энергозатрат на подогрев воздуха

Использование тепла вытяжки позволяет значительно сократить потребление электричества или газа, необходимых для доведения уличного воздуха до комфортной температуры.

Зимой холодные массы, проходя через установку, забирают энергию у комнатного воздуха, который все равно удаляется на улицу, что снижает нагрузку на калориферы.

Это превращает здание в энергоэффективную систему, где потери через вентиляцию перестают быть главной статьей расходов. Главный эффект заключается в минимизации внешних ресурсов за счет внутренних резервов.

Оптимизация работы приточно-вытяжной вентиляции с рекуператором

Настройка автоматики под реальные погодные условия позволяет избежать перегрева помещений в межсезонье и экономить электроэнергию на вентиляторах.

Установка датчиков давления и температуры в ключевых точках дает возможность системе самообучаться и подбирать оптимальный режим переключения скоростей. Регулярный мониторинг перепадов давления на фильтрах сигнализирует о необходимости чистки, предотвращая падение производительности.

Тонкая настройка баланса между производительностью и затратами энергии — основа долгосрочной экономии.

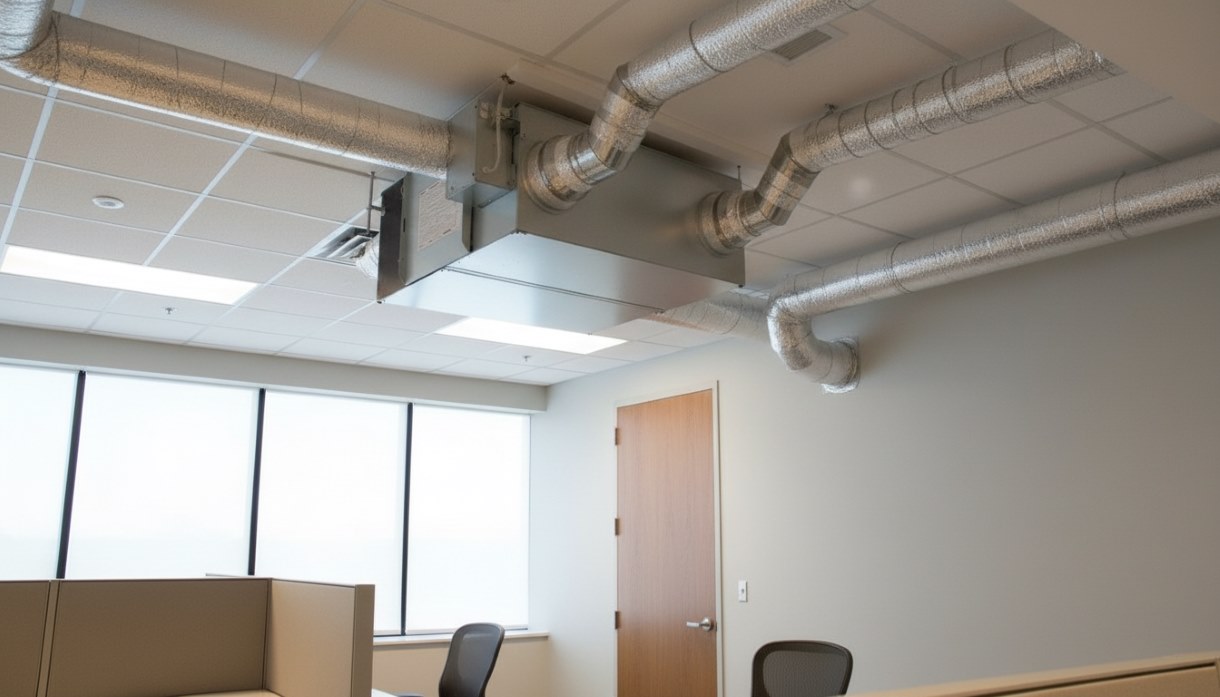

Приточно-вытяжные установки с рекуперацией тепла

Эти устройства представляют собой законченный модуль, объединяющий в себе вентиляторы, фильтры, систему автоматики и теплообменную секцию, что обеспечивает принудительную подачу свежего воздуха и одновременное удаление загрязненного. Они монтируются как единый блок внутри помещений или снаружи зданий и способны обслуживать как одну квартиру, так и целый коттедж, являясь основой современной системы вентиляции. Приточно-вытяжные установки с рекуперацией тепла являются комплексным решением для создания комфортного воздухообмена, где ключевую роль играет возврат тепловой энергии от удаляемого воздуха.

Конструкция и принцип действия приточно-вытяжной установки

Устройство представляет собой металлический корпус, внутри которого размещены вентиляторы, фильтры, калорифер и секция для передачи тепла между встречными средами. Приточный вентилятор засасывает уличный воздух, очищает его и пропускает через секцию, где он контактирует с нагретыми стенками, после чего направляется в комнаты.

Вытяжной вентилятор одновременно удаляет загрязненный воздух, прогоняя его вдоль этих же стенок с другой стороны, отдавая им свое тепло. Конструктивно это два независимых канала, пересекающихся в одной точке для обмена энергией.

Функции теплоносителя и его роль в процессе подогрева

Теплоноситель выполняет функцию промежуточного звена, аккумулирующего и транспортирующего теплоту от источника к месту её потребления для обеспечения заданного температурного режима.

Основные функции и роль теплоносителя:

• Перенос тепловой энергии от нагревательного элемента к ограждающим конструкциям или воздушной среде внутри помещения.
• Обеспечение равномерного распределения температуры по всей площади отапливаемого объекта благодаря циркуляции в замкнутом контуре.
• Способность накапливать и удерживать тепло благодаря высокой теплоемкости, что позволяет снизить инерционность системы отопления.
• Регулирование интенсивности обогрева путем изменения скорости циркуляции или температуры самого носителя.
• Защита элементов системы от перегрева и обеспечение стабильности работы при переменных режимах эксплуатации.

Совмещение кондиционирования и вентиляции с рекуперацией тепла

Летом та же установка может работать в обратном направлении: прохладный вытяжной воздух из кондиционируемых помещений охлаждает горячий уличный приток, снижая нагрузку на сплит-системы. Это позволяет уменьшить мощность компрессоров и сократить счета за электричество в жаркий период, создавая симбиоз двух систем.

Автоматика переключает режимы в зависимости от показаний датчиков, направляя потоки по байпасным каналам в нужный момент.

Единый контур позволяет использовать энергию удаляемого воздуха для охлаждения входящего, а не только для обогрева.

Проектирование и эксплуатация систем с рекуператорами

При разработке таких сетей критически необходимо учитывать архитектурные особенности здания, чтобы правильно разместить воздуховоды и обеспечить минимальное сопротивление движению потоками воздуха, а также предусмотреть дренаж для отвода конденсата. В процессе эксплуатации особое внимание уделяется периодической очистке теплообменных кассет и фильтров, поскольку их загрязнение резко снижает эффективность рекуператора и может привести к размножению бактерий. Проектирование и эксплуатация систем с рекуператорами требуют тщательного расчета аэродинамики и регулярного обслуживания для поддержания заявленного кпд рекуператора на протяжении всего срока службы.

Особенности проектирования систем вентиляции с рекуператором тепла

Проектирование систем с утилизацией тепла требует комплексного учета архитектурных, климатических и санитарно-гигиенических требований для обеспечения долговечной и бесперебойной работы оборудования.

Ключевые особенности проектирования:

• Точный расчет воздушного баланса здания для исключения дисбаланса между удалением отработанного воздуха и подачей свежего с улицы.
• Выбор места установки теплообменного блока с учетом свободного доступа для сервисного обслуживания и замены фильтрующих элементов.
• Обязательная организация системы отвода конденсата в дренаж с гидрозатвором для предотвращения скопления влаги в холодный период.
• Учет вероятности обмерзания теплообменной кассеты при низких уличных температурах и установка автоматики для защиты от ледообразования.
• Аэродинамический расчет воздуховодов для минимизации потерь давления и подбора вентиляторов с достаточной производительностью.
• Шумоглушение и виброизоляция для предотвращения распространения шума от работы вентиляторов по строительным конструкциям.
• Интеграция с системой автоматического управления для поддержания заданной температуры в помещении в зависимости от показаний датчиков.

Контроль коэффициента рекуперации и техническое обслуживание

Для отслеживания эффективности необходимо периодически сравнивать температуры на входе и выходе системы и вносить полученные данные в журнал учета.

Падение этого показателя ниже паспортных значений обычно свидетельствует о загрязнении поверхностей или разбалансировке заслонок, требующих вмешательства сервисной службы. Плановые осмотры включают проверку целостности корпуса, герметичности соединений и работоспособности дренажной системы отвода конденсата.

Своевременная диагностика предотвращает не только потерю эффективности, но и дорогостоящий ремонт оборудования.

Практические рекомендации по увеличению срока службы теплообменника

Следует регулярно менять или чистить фильтры грубой и тонкой очистки, так как именно они защищают внутренние каналы от пыли, которая действует как абразив и утеплитель.

Следует контролировать работу дренажа: застой воды в поддоне приводит к коррозии металла и появлению плесени, разрушающей стенки.

В регионах с холодными зимами необходимо использовать автоматику предпускового подогрева, чтобы не запускать вентиляторы при обледеневших внутренних полостях. Бережная эксплуатация и выполнение регламентных работ продлевают жизнь оборудования в разы.
