Канальный вентилятор — это тип механического побудителя тяги, интегрируемый непосредственно внутрь воздуховода для перемещения газовых сред по замкнутым трассам. Его ключевое назначение заключается в организации принудительного воздухообмена в сложных разветвленных системах вентиляции коммерческих, промышленных и жилых объектов.
Конструктивно устройство состоит из электрического двигателя, закрепленного на раме, и рабочего колеса с лопатками (лопастями), которое создает направленный поток. Монтаж внутри канала делает агрегат практически незаметным, что позволяет сохранить эстетику помещения, а его корпус часто защищают от коррозии методами вроде цинкования. Выбор именно канальной модели обусловлен необходимостью преодоления высокого аэродинамического сопротивления протяженных воздушных магистралей.
Назначение и функции канального вентилятора
Канальные вентиляторы предназначены для организации эффективного перемещения воздуха внутри разветвлённых систем вентиляции. Их ключевая функция — обеспечение принудительной вытяжки отработанного воздуха и подачи свежего воздуха в помещение через единую сеть воздуховодов. Данное оборудование является скрытым силовым ядром, обеспечивающим жизнеспособность всей вентиляционной системы здания.
Роль канального вентилятора в системах вентиляции и кондиционирования
Данное оборудование служит скрытым силовым ядром, обеспечивающим перемещение воздушных масс по разветвлённой сети.
В комплексах воздухообмена оно отвечает за организацию направленного потока, а в климатических установках — за циркуляцию среды через секции охлаждения, нагрева и фильтрации. Его интеграция непосредственно в магистраль позволяет создать единый и управляемый комплекс для поддержания микроклимата.
Универсальность устройства заключается в его способности функционировать как на подачу подготовленного, так и на удаление отработанного воздуха в рамках единой схемы.
Где применяются канальные вентиляторы — бытовая и промышленная вентиляция
Канальные вентиляторы применяются во всех типах систем вентиляции — от компактных бытовых решений до магистральных промышленных комплексов, где требуется организовать эффективное движение воздуха по разветвленным воздуховодам.
Сферы применения вентиляторов канального типа:
- В быту: как компактные вытяжные вентиляторы, монтируемые в общий вентиляционный канал для кухни или санузла; осевой канальный вентилятор при этом является самым распространенным выбором для стандартных квартирных систем вентиляции.
- В коммерции: для обслуживания офисных центров, ресторанов и торговых залов, где круглые канальные вентиляторы предназначены для монтажа в типовые воздуховоды, а канальные вентиляторы могут быть интегрированы в систему кондиционирования.
- В промышленности: промышленные вентиляторы, часто центробежные вентиляторы с мощным рабочим колесом, используются на производствах для удаления загрязненного воздуха, подачи свежего или локального охлаждения оборудования, при этом такие вентиляторы имеют повышенную износостойкость и часто изготавливаются как металлические вентиляторы.
Преимущества канальных вентиляторов перед настенными и потолочными моделями
Главным достоинством является скрытая установка, при которой агрегат полностью размещается в техническом пространстве за подвесным потолком или в шахте, не занимая полезный объём и не влияя на дизайн интерьера.
Это оборудование способно обслуживать несколько точек забора или подачи одновременно через сеть разветвлений, что невозможно для локальных накладных устройств.
Кроме того, за счёт расположения вдали от жилой зоны, удаётся достичь более низкого воспринимаемого уровня шума, измеряемого в децибелах, даже при большей производительности. Способность формировать стабильный напор в протяжённой магистрали делает эти устройства архитектурным стержнем всей инженерной концепции воздухообмена.
Принцип работы канального вентилятора
Принцип действия основан на вращении рабочего колеса, жёстко зафиксированного на роторе электродвигателя. Крыльчатка, захватывая среду, создаёт разрежение на входе и нагнетает поток воздуха к выходному патрубку. Именно кинетическая энергия, сообщаемая лопатками вращающейся крыльчатки, преобразуется в устойчивое давление в канале.
Как работает вентиляционный агрегат при движении воздуха по воздуховодам
Вентиляционный агрегат функционирует как нагнетательный узел, создающий перепад давления между входным и выходным патрубком. Электромотор приводит в действие лопастное устройство, которое сообщает кинетическую энергию частицам газа, заставляя их двигаться в заданном направлении по каналам.
Создаваемого напора должно быть достаточно для компенсации сил трения о стенки труб и местных сопротивлений в отводах, фильтрах и клапанах.
Мощность двигателя и аэродинамическая форма лопастей рассчитываются под конкретные параметры сети, чтобы обеспечить проектную производительность в её конечных точках.
Принцип работы канального вентилятора в системах приточной и вытяжной вентиляции
Принцип работы вентилятора канального типа универсален для системы вентиляции любого назначения, будь то приток или вытяжка, и основывается на создании перепада давления посредством вращающегося рабочего колеса, встраиваемого непосредственно в разрыв воздуховода.
Ключевые аспекты функционирования в зависимости от назначения системы:
- В приточной системе вентиляции канальный вентилятор имеет задачу преодолеть сопротивление сети, обеспечивая нагнетание подготовленного воздуха в помещение, для чего часто выбирают осевые вентиляторы с их высокой производительностью по объёму.
- В вытяжной системе, например, когда требуется выбрать вентилятор для ванной, тот же осевой вентилятор канальный работает на отток, создавая разрежение в подключённом канале и удаляя отработанную среду, при этом все виды канальных вентиляторов должны учитывать возможное загрязнение потока.
- Решая купить канальные вентиляторы, следует понимать, что в канальных вентиляторах для сложных разветвлённых систем с высоким аэродинамическим сопротивлением предпочтение отдаётся радиальным моделям, где рабочее колесо генерирует более высокое статическое давление.

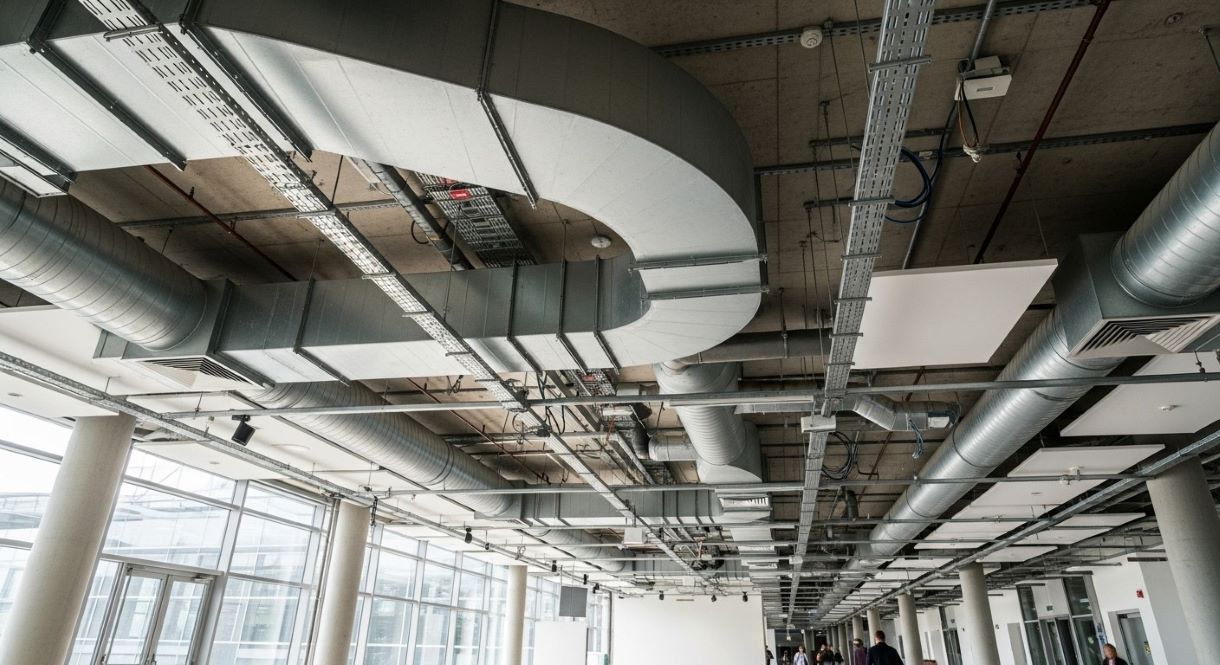

Особенности движения воздушного потока в круглых и прямоугольных воздуховодах
В цилиндрических трубопроводах поток движется наиболее равномерно, с минимальными завихрениями, поскольку такая геометрия создаёт наименьшее сопротивление трению на единицу площади поперечного сечения.
В плоских каналах возникает неравномерное распределение скоростей: максимальная — в центре, а в углах формируются застойные зоны с низкой интенсивностью движения. Эти гидродинамические нюансы напрямую влияют на потери давления и требуемую мощность побудителя тяги.
Для минимизации негативного эффекта в прямоугольных конструкциях часто используются закруглённые вставки или специальные профили.
Виды и классификация канальных вентиляторов
Основная классификация строится по направлению движения среды относительно осей: осевые модели перемещают воздух вдоль оси вращения крыльчатки, а радиальные (центробежные) — перпендикулярно ей, создавая большее давление. Выбор между осевой и радиальной схемой является фундаментальным при проектировании системы для конкретных аэродинамических задач.
Основные разновидности канальных вентиляторов по конструкции и назначению
Основные разновидности канальных вентиляторов по конструкции и назначению определяются аэродинамической схемой, геометрией корпуса и целевыми параметрами давления для различных систем вентиляции.
Ключевые разновидности включают:
- Осевые канальные вентиляторы, где поток движется параллельно оси вращения крыльчатки, что оптимально для магистралей с низким сопротивлением и большой потребностью в объёме перемещаемого воздуха.
- Радиальные (центробежные) вентиляторы канального типа, создающие поток перпендикулярно оси вращения, что позволяет им развивать высокое давление, необходимое для преодоления сопротивления протяжённых и разветвлённых сетей.
- Прямоугольные и круглые модели, чья форма корпуса вентилятора канального напрямую соответствует сечению воздуховодов, обеспечивая простую интеграцию в готовые каналы без дополнительных переходов.
Отличия центробежной, вытяжной и приточной моделей
| Признак отличия | Центробежный (радиальный) | По назначению: Вытяжной | По назначению: Приточный |
|---|---|---|---|
| Конструктивный принцип | Устройство, в котором перемещение среды происходит под действием центробежной силы, генерируемой лопатками спирально загнутой формы; поток меняет направление на 90° относительно входного патрубка. | Агрегат, чьей основной функцией является удаление загрязнённой, нагретой или отработанной газовой среды из обслуживаемого пространства наружу или в общеобменную магистраль. | Механизм, задачей которого является нагнетание подготовленного (очищенного, нагретого или охлаждённого) атмосферного воздуха внутрь обслуживаемого помещения или технологической зоны. |
| Аэродинамический профиль | Создаёт высокое статическое давление, что делает его эффективным для преодоления значительного сопротивления протяжённых и разветвлённых сетей трубопроводов. | Оптимизирован для эффективного отсоса, часто имеет усиленную защиту проточной части от загрязнений (жира, пыли, волокон), характерных для отводимой среды. | Сконструирован для равномерной и стабильной подачи, может комплектоваться дополнительными камерами для установки фильтров, нагревателей или охладителей на пути потока. |
| Типичная сфера применения | Промышленные цеха, сложные общеобменные комплексы торговых центров, противодымные установки, где требуется перемещение больших объёмов при высоком аэродинамическом сопротивлении. | Локальные зоны загрязнения: кухонные зоны, санузлы, лабораторные вытяжные шкафы, производственные участки с выделением вредностей. | Чистые помещения, жилые и офисные пространства, зоны, требующие поддержания заданных параметров микроклимата (температуры, влажности). |
Вентиляторы для круглых и прямоугольных воздуховодов — что выбрать
Выбор определяется в первую очередь конфигурацией существующей или проектируемой сети трубопроводов.
Устройства для цилиндрических магистралей идеально соответствуют их сечению, обеспечивая простую стыковку и минимум турбулентностей на входе. Агрегаты с плоским присоединительным фланцем предназначены для интеграции в скрытые потолочные пространства, где необходима минимальная строительная высота.
Окончательное решение должно базироваться на технико-экономическом расчёте, учитывающем аэродинамическую эффективность, сложность установки и общие капиталовложения в инженерную инфраструктуру.
Конструкция и особенности монтажа вентиляционного оборудования
Корпус типичного вентилятора канального часто изготавливается из оцинкованной стали для защиты от коррозии. Монтаж требует точного встраивания агрегата в разрыв вентиционного канала с обеспечением герметичных соединений и иногда установки обратного клапана. Качественный монтаж напрямую влияет на КПД и бесшумный режим работы всего участка.
Из чего состоит канальный вентилятор и как он подключается к воздуховоду
Основными элементами данного оборудования являются приводной электрический двигатель и аэродинамическая часть, включающая в себя ротор с закреплёнными на нём лопастями.
Эти компоненты заключены в жёсткий кожух, часто с защитным цинкованием для предотвращения коррозии. Подключение к сети трубопроводов осуществляется путём непосредственной врезки агрегата в её разрыв.
Входной и выходной патрубки механизма герметично соединяются с фланцами магистрали при помощи гибких вставок и хомутов, что обеспечивает целостность и виброразвязку тракта. Такая конструкция делает устройство неотъемлемой частью воздушной магистрали.
Основные этапы монтажа канальных вентиляторов в вентиляционную систему
Основные этапы монтажа подразумевают комплексную подготовку, точную установку агрегата и пуско-наладочные работы для интеграции вентилятора канального в действующие или новые сети воздухообмена.
Порядок проведения работ включает следующие ключевые операции:
- Подготовительный этап: проектирование места врезки, отключение электропитания системы, демонтаж участка воздуховода в соответствии с габаритами корпуса устройства и проверка комплектации.
- Непосредственная установка: фиксация корпуса агрегата на предварительно смонтированные крепления или виброизоляторы, герметичное соединение патрубков с воздуховодами при помощи фланцев или хомутов.
- Подключение и запуск: монтаж и коммутация электрической части в соответствии со схемой, проверка направления вращения рабочего колеса, пробный пуск для оценки уровня вибрации и шума, а также окончательная регулировка параметров работы.
Правила установки и обслуживания канальной вентиляции для эффективной работы
Монтаж должен выполняться на прямолинейном и доступном для техобслуживания участке сети, с обязательным креплением корпуса на виброизоляторы для гашения структурного шума. Техническое обслуживание включает регулярную очистку внутренних полостей и лопаток от загрязнений, проверку состояния подшипников и электрических соединений.
Пренебрежение плановой очисткой рабочего колеса от наслоений пыли является частой причиной снижения аэродинамической эффективности и дисбаланса, ведущего к повышенному износу.
Особое внимание при проверках уделяется узлам, наиболее подверженным коррозионным процессам.
Преимущества применения канальных вентиляторов
Главные достоинства — скрытая установка, сохранение дизайна помещений и способность обслуживать несколько точек забора или подачи воздуха одним агрегатом. Современные модели, особенно прямоугольные канальные вентиляторы, характеризуются низким уровнем шума и энергоэффективностью. Интеграция в магистраль позволяет создавать компактные и мощные узлы приточной вентиляции без занимания полезного пространства.
Снижение уровня шума и равномерное распределение воздуха
Для минимизации акустического воздействия применяются глушители, устанавливаемые до и после побудителя тяги, а также звукоизолирующие оболочки.
Равномерность распределения потока по ответвлениям обеспечивается тщательным аэродинамическим расчётом сети и установкой диафрагм или регулируемых дроссель-клапанов на каждом ответвлении.
Балансировка всей магистрали с помощью регулирующих устройств после монтажа — обязательная процедура для достижения проектных параметров воздухообмена во всех обслуживаемых помещениях. Это критически необходимо для комфортной среды, так как избыточный поток воздуха в одних точках может вызывать сквозняки, а его недостаток в других — застой.
Высокая производительность при компактных размерах корпуса
Данное преимущество достигается за счёт плотной компоновки и использования высокооборотных электродвигателей с улучшенными характеристиками.
Современные модели, особенно с аэродинамически оптимизированными лопатками, способны перемещать значительные объёмы газовой среды, будучи встроенными в межпотолочное пространство или шахту.
Эффективность современных агрегатов позволяет заменять собой несколько локальных устройств, обеспечивая централизованное управление воздухообменом. Благодаря этому свойству они нашли широкое применение в проектах, где каждый сантиметр полезной высоты помещения имеет значение.
Возможности интеграции с современными системами автоматики вентилятора
Интеграция с современными системами автоматики позволяет превратить механическое устройство для перемещения воздушных масс в интеллектуальный узел, способный адаптировать свою работу к изменяющимся условиям среды и требованиям пользователя.
Основные возможности автоматизации включают:
- Управление производительностью через регулировку скорости вращения мотора с помощью частотных преобразователей или ступенчатых контроллеров, что обеспечивает точное соответствие мощности текущим потребностям в воздухообмене.
- Автоматический запуск и остановку по сигналам датчиков присутствия, таймеров, анализаторов состава воздуха или изменения показателей влажности и температуры в обслуживаемом пространстве.
- Дистанционный мониторинг и управление через цифровые интерфейсы (например, Modbus, BACnet) с интеграцией в общую диспетчерскую сеть «умного» здания для централизованного контроля, сбора статистики и оперативного оповещения о неисправностях.
Рекомендации по выбору канального вентилятора
Выбор начинается с анализа параметров сети: вентиляторы для круглых каналов и прямоугольный вентилятор подбираются по сечению и требуемой производительности. Для жилых помещений ключевым параметром является бесшумный режим, а для промышленных объектов — устойчивость к нагрузкам. Приоритет следует отдавать моделям, материал корпуса которых, например оцинкованной стали, гарантирует долговечность в условиях агрессивной среды.
Как выбрать канальный вентилятор по производительности и диаметру воздуховода
Выбор начинается с определения требуемого объёма перемещаемого воздуха в кубометрах за час, который диктуется санитарными нормами для конкретного типа помещения. Далее подбирается модель, чьи присоединительные размеры точно соответствуют сечению существующей или проектируемой магистрали — круглой или прямоугольной формы.
Ключевым этапом является построение рабочей точки на сводном графике вентиляционной характеристики: напор, развиваемый агрегатом, должен в точности компенсировать расчётные потери давления в конкретной сети. Несоответствие диаметра может привести либо к чрезмерному шуму и перерасходу энергии, либо к недостаточной интенсивности воздухообмена.
Критерии подбора модели для приточной или вытяжной вентиляции
Для магистрали, подающей очищенный и подготовленный воздух внутрь, имеет значение стойкость материалов к возможной конденсации влаги и способность работать в паре с фильтрами или нагревательными секциями без потери напора.
Для линии, отводящей отработанную среду, критична устойчивость конструкции и лопаток к загрязнениям — пыли, жировым аэрозолям или химически активным веществам. При подборе агрегата для вытяжки из специфических сред, например, содержащих пыльцу или иные аллергены, следует учитывать необходимость последующей безопасной очистки его внутренних поверхностей для предотвращения вторичного загрязнения и минимизации рисков возникновения аллергии.
Также в противодымной защите зданий и сооружений используются специализированные термостойкие исполнения, способные функционировать в условиях высоких температур.
Что учитывать при выборе вентиляторов для круглых и прямоугольных каналов
Выбор механического побудителя тяги для воздуховодов различного сечения требует комплексного анализа технических, акустических и эксплуатационных параметров будущей установки.
Ключевые критерии выбора включают:
- Геометрическое соответствие: устройство должно идеально стыковаться с сечением и конфигурацией существующего трубопровода — для цилиндрических магистралей используют модели с аналогичным присоединительным патрубком, а для плоских трасс подбирают агрегаты с подходящим габаритным размером.
- Аэродинамические характеристики: производительность по объёму перемещаемой среды и создаваемое статическое давление обязаны компенсировать расчётные потери в сети, что проверяется построением рабочей точки на сводном графике вентиляционной кривой.
- Уровень генерации звука: мощность звукового воздействия, особенно в жилых или офисных пространствах, нормируется и должна соответствовать санитарным требованиям, поэтому предпочтение отдают моделям с шумоглушащими вставками или низкооборотным двигателям.
- Условия эксплуатации: состав перемещаемой газовой смеси, температура, наличие абразивных или агрессивных включений диктуют выбор материалов исполнения — от полимерных композиций для стандартной атмосферы до защищённых покрытий или специальных сплавов для химически активных сред.
