Вакуумирование холодильного контура

Назначение и место процедуры в цикле монтажа холодильной установки

Вакуумирование - это откачка внутреннего объёма системы вакуумным насосом до заданного остаточного давления. Параллельно удаляется влага: при снижении давления вода испаряет даже при комнатной температуре и выводится вместе с паром. Три главные задачи процедуры связаны с подготовкой контура к работе.

Основные задачи процедуры

• Удаление воздуха снижает давление конденсации и нагрузку на компрессор. Присутствие воздуха повышает температуру нагнетания, снижает эффективность теплообмена и увеличивает энергопотребление
• Удаление влаги предотвращает замерзание в капилляных трубках и вентилях, исключает гидроудары в компрессоре. Вода взаимодействует с маслом и хладагентом, образуя кислоты, разрушающие изоляцию обмоток
• Подтверждение герметичности контура. Стабилизация вакуума после выключения насоса показывает отсутствие утечки. Рост давления в пределах нормы означает испарение остаточной влаги, резкий скачок указывает на негерметичность

Последовательность работ при монтаже

Процедура встраивается в общий цикл работ после опрессовки холодильной системы сухим газом и перед заправкой хладагента. Типовая последовательность выглядит так: опрессовка контура под избыточным давлением → сброс газа → откачка → заправка хладагентом. Опрессовка выявляет крупные и мелкие утечки, откачка окончательно готовит систему к работе.

После завершения процедуры и проверки стабильности остаточного давления можно приступать к заправке, при этом важно удалить остатки воздуха и газа после опрессовки, чтобы исключить их смешивание с рабочей средой. В систему закачивается хладагент строго по весовым или объёмным нормам, указанным производителем оборудования. Правильная подготовка контура гарантирует долгий срок службы компрессора и стабильные параметры охлаждения.

Оборудование для вакуумирования холодильного контура

Качество процедуры напрямую зависит от набора инструментов. Использование неподходящего оборудования делает процесс неэффективным.

Основной инструментарий

1. Вакуумный насос для холодильного оборудования. Лучше выбрать двухступенчатый: он создаёт более глубокий вакуум и эффективнее удаляет влагу. Производительность насоса должна соответствовать объёму системы - для малых контуров достаточно 50-70 л/мин, для крупных промышленных установок требуется 200-300 л/мин
2. Манометрический коллектор с шлангами. Коллектор подключается к сервисным портам низкой и высокой стороны контура. Центральный шланг соединяется с насосом. Обычные манометры на коллекторе показывают лишь общую тенденцию - для точного контроля низкого давления нужен вакуумметр
3. Вакуумметр (микронметр) измеряет абсолютное давление в диапазоне 0-10000 микрон. Стрелочные манометры не способны зафиксировать уровень ниже 5-10 кПа, поэтому без вакуумметра контроль качества вакуума невозможен
4. Баллон с сухим азотом и редуктор. Азот применяется для опрессовки перед вакуумированием и для многократного «срыва вакуума» - заполнения контура между этапами откачки

Вспомогательные инструменты

Помимо основного набора, пригодятся: ключи для затяжки резьбовых соединений, ловушка масла (предотвращает попадание масла из насоса в контур), смотровое стекло с индикатором влажности. Индикатор меняет цвет при наличии влаги: зелёный или бледно-жёлтый означает сухую систему, ярко-жёлтый сигнализирует о превышении допустимого уровня. После завершения вакуумирования контур заправляется хладагентом по весу или по параметрам перегрева.

Вакуумирование и осушка холодильного контура требуют строгого соблюдения технологии и применения исправного оборудования. Процесс осушения холодильного контура может занимать от 30 минут до нескольких часов в зависимости от объёма системы и степени загрязнения влагой. Вакуумирование холодильного контура производится до достижения остаточного давления 500 микрон и ниже, что гарантирует полное удаление воздуха и водяных паров, а откачка холодильного контура производится с целью предотвращения образования кислот и коррозии внутренних поверхностей системы.

Проверка качества вакуумирования холодильного контура выполняется путём закрытия кранов коллектора и отключения насоса: если давление остаётся стабильным в течение 15 - 30 минут, система герметична и готова к заправке. Вакуумирование контура осуществляется с целью удаления из контура воздуха, влаги и неконденсируемых газов, которые снижают эффективность теплообмена и могут повредить компрессор. Полная очистка контура воздуха и газа обеспечивает долговечность холодильной установки и стабильность её рабочих параметров.

При ремонте и любом вскрытии контура холодильного контура рекомендуется проводить повторное вакуумирование, даже если система ранее была герметична. В некоторых случаях допускается при вакуумировании нагревать теплообменник контура потоком горячего воздуха - это ускоряет испарение влаги из труднодоступных участков и сокращает время осушки крупногабаритных систем.

Вакуумировать контур целесообразно при повышенной влажности окружающей среды или после длительного простоя системы, когда риск накопления конденсата особенно высок. Если удается получить необходимый вакуум за первые 20 - 30 минут работы насоса, это свидетельствует о хорошей герметичности и минимальном содержании влаги в контуре. Для окончательной проверки качества откачки следует убедиться, что в течение 24 часов вакуум изменится не более чем на 100 - 200 микрон, а в идеале вакуум достигнет 1 мбара или ниже, что соответствует примерно 750 микронам.

Перед тем как включите вакуумный насос, убедитесь, что все соединения затянуты и краны коллектора открыты в правильном положении - это исключит подсос атмосферного воздуха и обеспечит эффективную откачку. Оценка внутреннего объема холодильного контура позволяет правильно подобрать производительность насоса и рассчитать ориентировочное время процедуры, что особенно важно для крупных промышленных систем.

Для вакуумирования применяют насосы различной производительности, выбор которых определяется размером системы и требуемой глубиной вакуума. Время вакуумирования зависит от объёма контура, температуры окружающей среды и количества остаточной влаги в трубопроводах. Процесс вакуумирования считается завершённым, когда вакуум достигнет стабильного значения 500 микрон или ниже и удерживается на этом уровне не менее 15 минут после отключения насоса.

Правильно подобранный вакуумный насос позволяет сократить время процедуры и достичь требуемого уровня разрежения без риска повреждения компонентов системы.

Технология и этапы процесса

Осушение фреонового контура состоит из нескольких последовательных шагов. Пропуск любого из них снижает качество подготовки контура.

Подготовка системы

• Перед началом откачки проверьте сборку всех соединений, затяжку резьб, наличие сервисных портов
• Проведите опрессовку до регламентного давления - для большинства сплит-систем это 20-40 бар в зависимости от типа хладагента
• Выдержите систему под давлением: при объёме до 10 кг достаточно 10-15 минут, для крупных установок - до часа
• Контролируйте утечки манометром, мыльным раствором или электронным течеискателем

Подключение оборудования и начало откачки

1. Центральный шланг коллектора подключите к вакуумному насосу. Синий и красный шланги присоедините к сервисным портам низкой и высокой стороны контура - так откачка охватит весь холодильный контур, включая испаритель и конденсатор
2. Проверьте герметичность всех соединений. При включении насоса стрелка манометра должна уйти в минусовую зону плавно, без скачков
3. Откройте вентили на коллекторе и включите насос. На первом этапе давление падает быстро - атмосферный воздух откачивается за 5-10 минут. Затем скорость снижается: начинается удаление влаги из холодильного контура

Многократная откачка с продувкой

Для новых систем, контуров после ремонта или при повышенной влажности применяется многократное вакуумирование. Процедура включает несколько циклов: откачка → заполнение сухим газом → откачка. Каждый цикл эффективнее удаляет влагу, чем однократная длительная откачка. Можно ли для обезвоживания срывать вакуум в контуре? Да, срыв между этапами ускоряет испарение остаточной влаги.

• Первый этап: откачка до 250-300 Па. Перекройте вентиль на коллекторе, заполните контур до давления 0,5-1 бар. Выдержите 15-20 минут, стравите газ
• Второй этап: откачка до 100-150 Па, снова заполнение и выдержка. Повторное испарение влаги и вынос её
• Третий этап: финальная откачка до целевого остаточного давления - обычно 30-100 Па для стационарных систем. Для VRF-систем производители часто указывают 4 мм рт. ст. (533 Па), затем дополнительная откачка в течение двух часов

Контроль стабильности

После достижения целевого давления закройте вентили коллектора, не выключая насос, затем отключите насос. Выдержите систему под разрежением от 30 минут (малые контуры) до 3 часов (крупные промышленные установки). Следите за показаниями вакуумметра. Допустимый рост давления - не более 10-20 Па за 30 минут для небольших систем. Если давление за три часа не превысило 130 Па после достижения 30 Па - система готова к заправке. Резкий скачок указывает на утечку или избыток влаги, требуется повторная диагностика.

Наличие влаги в контуре определяется по скорости падения давления на начальном этапе откачки и по стабильности в конце процедуры. Избыточное количества влаги в контуре проявляется медленным выходом на целевые показатели и ростом давления после остановки насоса. Присутствие влаги в контуре может привести к образованию ледяных пробок в капиллярной трубке, коррозии внутренних поверхностей и разложению масла компрессора, поэтому остаточное давление в контуре должно соответствовать требованиям производителя оборудования.

После завершения контроля стабильности необходимо открыть вентиль на магистрали хладагента для заправки системы, соблюдая рекомендованную последовательность подачи фреона. Перед заправкой убедитесь, что все сервисные порты готовы к работе, а манометры показывают стабильные значения остаточного давления.

Целевые значения остаточного давления

Разные производители и стандарты задают диапазон требований к остаточному давлению. Общий принцип: чем ниже давление, тем полнее удалена влага. Однако слишком длительная откачка не всегда оправдана экономически.

• Для бытовых холодильников и небольших кондиционеров достаточно 10-20 минут откачки до стабилизации

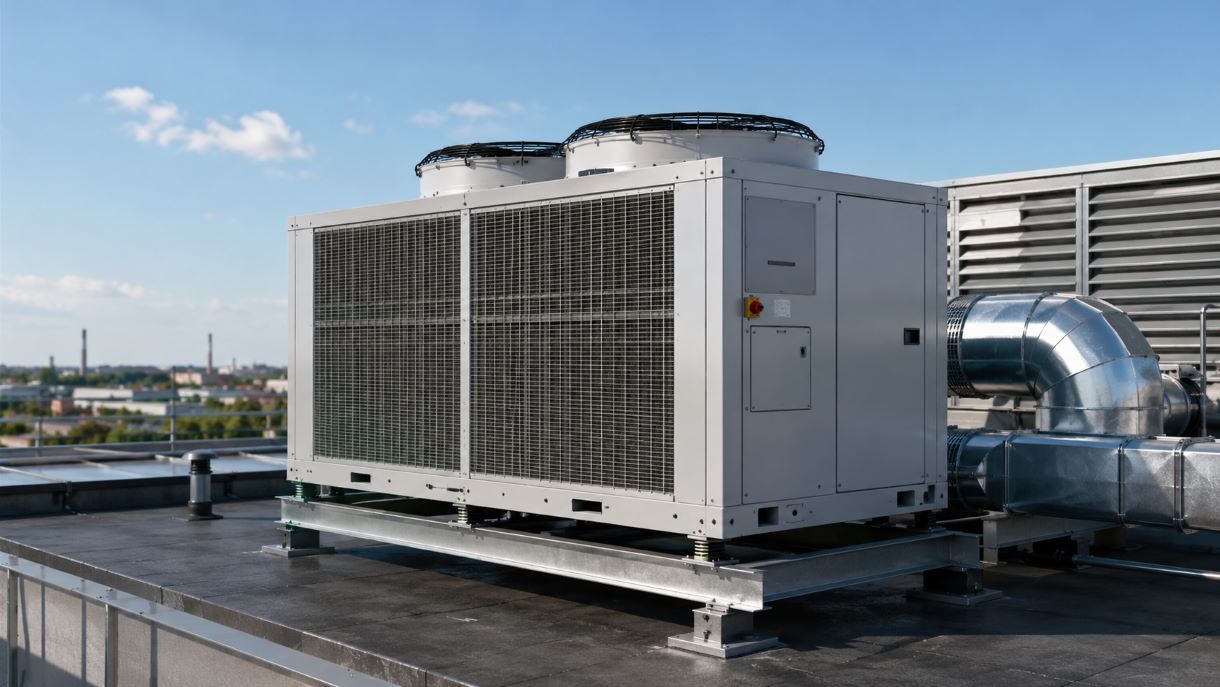

• Крупные чиллеры требуют многочасовой процедуры с обязательным оформлением акта
• Системы центров обработки данных проходят расширенный протокол контроля качества

Стабильность давления в холодильном контуре после отключения вакуумного насоса служит главным индикатором герметичности системы и отсутствия скрытых утечек.

Типичные ошибки и способы их устранения

Ошибки при откачке приводят к снижению эффективности системы, росту риска отказов компрессора и сокращению срока службы оборудования. Рассмотрим наиболее частые проблемы и пути их решения.

Отсутствие измерительного прибора

1. Многие мастера ориентируются на стрелочные манометры коллектора. Проблема в том, что такие приборы показывают давление выше 5-10 кПа, а целевые значения 30-100 Па остаются вне диапазона измерения
2. «Минус» на шкале не означает достижение нужного разрежения
3. Решение: использовать цифровой прибор с диапазоном 0-10000 микрон

Откачка только по одной линии

Подключение насоса только к порту низкой стороны оставляет конденсатор и часть трубопроводов без откачки. Влага и воздух остаются в контуре. Обязательно подключайте шланги к обоим портам через коллектор, чтобы охватить весь объём системы.

Недостаточное время откачки

• Спешка приводит к остановке процесса до полного удаления влаги. Давление падает быстро, но испарение воды требует времени
• Минимум для малых систем - 30 минут после достижения целевого давления, для крупных - несколько часов
• Проверяйте стабильность разрежения после выключения насоса

Пренебрежение многократным вакуумированием

Однократная откачка менее эффективна при высокой влажности. Заполнение контура сухим инертным газом между этапами позволяет унести больше водяных паров. Для новых систем и после вскрытия контура применяйте трёхэтапную схему с продувкой. Выключение насоса и немедленная заправка хладагента не даёт возможности проверить герметичность.

Стоит помнить, что температура кипения воды снижается при падении давления: при 2500 микрон вода закипает уже при комнатной температуре, что ускоряет её испарение из системы.

Когда вакуумирование обязательно

Процедура входит в стандартный регламент при любом вмешательстве в холодильный контур. Вот ситуации, когда без неё не обойтись.

1. Монтаж новой холодильной установки, кондиционера, VRF-системы. Контур заполнен воздухом и содержит влагу, попавшую при транспортировке и сборке
2. Ремонт с разгерметизацией системы. Любое вскрытие - замена компрессора, фильтра-осушителя, пайка трубопроводов - впускает атмосферный воздух и влагу
3. Замена хладагента или переход на другой тип фреона. Остатки старого хладагента, масла и влаги удаляются вакуумированием
4. Обслуживание систем после длительного простоя. Контур мог потерять герметичность, накопить конденсат

Заправка хладагента без предварительной откачки запрещена производителями оборудования. «Выдавливание» воздуха фреоном - аварийный метод, увеличивающий расход хладагента, оставляющий влагу в системе и приводящий к отказам в первые месяцы эксплуатации.

В контурах с капиллярной трубкой вакуумирование имеет свои особенности: капиллярной трубкой вакуумирование производят через специальный сервисный штуцер, так как прямое подключение к капилляру невозможно. При этом вакуумирование производят с линии всасывания, обеспечивая равномерную откачку по всему контуру. В системах с ТРВ вакуумирование следует проводить при открытом терморегулирующем вентиле, чтобы вакуум распространился на испаритель и конденсатор одновременно.

Если ТРВ вакуумирование следует производить через обе линии - высокого и низкого давления - для ускорения процесса и равномерного удаления влаги из всех участков контура. После достижения целевого вакуума продолжайте вакуумирование ещё 30 - 60 минут, чтобы испарить остатки влаги из масла и внутренних поверхностей. В крупных промышленных установках вакуумирование проводится поэтапно: сначала грубая откачка до 5000 микрон, затем финишная - до 500 микрон и ниже.

Для чего необходимо проводить вакуумирование системы

Процедура производится с целью создания условий для безопасной и долговечной работы оборудования. Она решает три ключевые задачи: удаление воздуха из контура снижает давление конденсации и нагрузку на компрессор, осушка контура предотвращает замерзание в капиллярах и образование кислот, проверка герметичности выявляет скрытые утечки до заправки хладагента. Без этого система столкнётся с перегревом, ростом энергопотребления и преждевременным выходом из строя.
