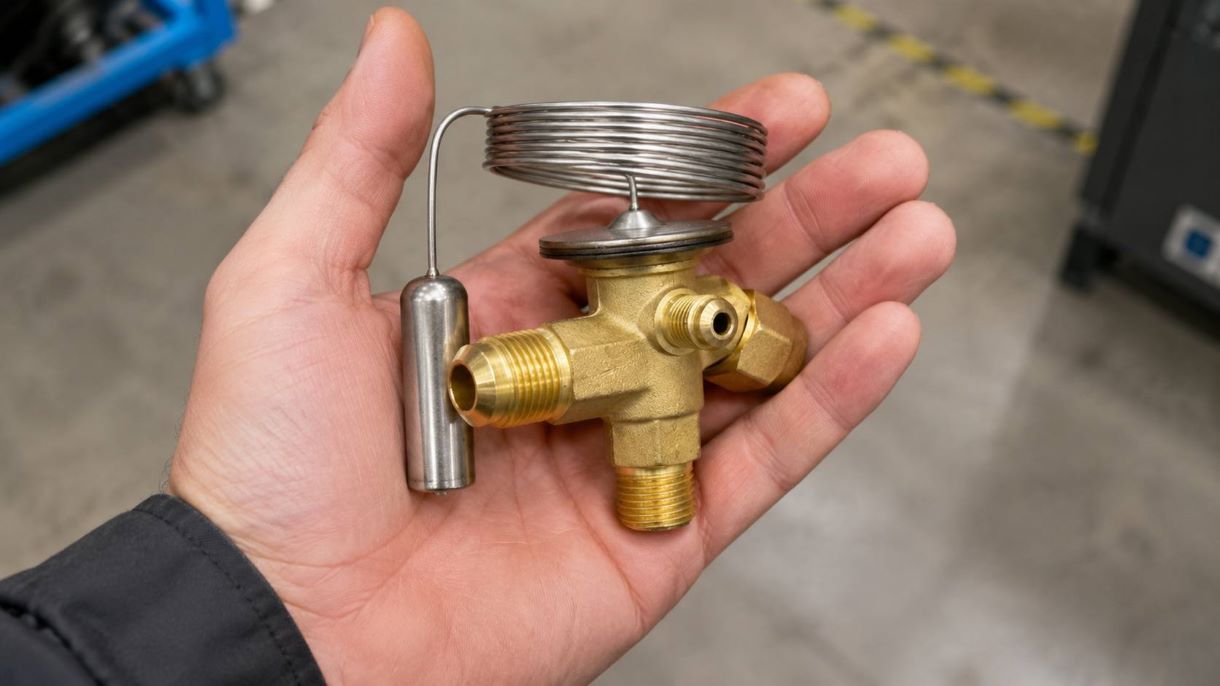

Терморегулирующий вентиль - основной элемент в холодильной системе, который дозирует подачу хладагента в испаритель. Когда давление в испарителе падает значительно, обычный вентиль начинает ошибаться в оценке перегрева. Тогда используют трв с внешним уравниванием, где давление передаётся напрямую с выхода испарителя к диафрагме вентиля. Такое решение устраняет искажения в регулировании. Система остаётся стабильной даже при высоких потерях в испарителе холодильной установки. Что такое трв? Это регулирующий клапан, поддерживающий заданный перегрев паров хладагента на выходе из испарителя. Он защищает компрессор от попадания жидкого фреона.
Правильный подбор проходного сечения вентиля нужен для эффективной работы холодильной техники.
Процесс дросселирование снижает давление хладагента перед его поступлением в испаритель. Это обеспечивает оптимальные условия для кипения. Тип трв выбирается исходя из мощности установки, характеристик хладагента и особенностей испарителя. Правильная организация всасывание паров хладагента в испарителе гарантирует стабильный перегрев. Компрессор защищён от жидкости.
Принцип работы ТРВ: взаимодействие трёх усилий
Работа любого терморегулирующего вентиля основана на поддержании необходимого перегрева хладагента на выходе из испарителя. Механизм функционирует благодаря балансу трёх усилий: давление внутри термобаллона прижимает диафрагму книзу, открывая клапан, а навстречу ему действуют усилие из уравнительной камеры и пружина, закрывающие проход.
При росте температуры трубопровода фреон внутри капсулы расширяется, его давление возрастает, диафрагма изгибается сильнее.
Проходное сечение увеличивается, пропуская больше жидкого хладагента. При снижении температуры сечение уменьшается. Как работает клапан трв? Он самостоятельно регулирует проходное сечение, реагируя на температуру всасывания. Благодаря этому хладагент успевает полностью испариться до попадания в компрессор.
Конструкция термобаллона и его настройка
Капиллярный канал соединяет термобаллон с корпусом вентиля. Датчик крепится на всасывающей магистрали непосредственно на выходе из испарителя. Заправка термобаллона выполнена фреоном либо иным холодильным агентом, чувствительным к температурным колебаниям. Регулировочный винт управляет усилием пружины: вращение по часовой стрелке увеличивает натяжение и повышает целевой перегрев, вращение против часовой стрелки - ослабляет. Винт обеспечивает точную настройку под параметры конкретной установки. Капиллярная трубка мгновенно передаёт усилие от термобаллона к диафрагме. Реакция на изменение нагрузки происходит быстро.
Уравнительная полость
- Уравнительная камера расположена под диафрагмой. Она может быть связана с внутренним каналом корпуса или с наружной трубкой.
- Усилие в этой камере противостоит усилию термобаллона. От него зависит точность регулирования всего холодильного контура.
- Завышенное усилие в уравнительной полости относительно реального давления после испарителя приводит к занижению перегрева и недостаточной подаче хладагента. Заниженное - к завышению перегрева и переливу.
Для точной настройки регулировочный винт поворачивают против часовой стрелки. Один полный оборот ослабляет пружину и уменьшает перегрев на 1 - 2 °C. Тип холодильного агента в термобаллоне подбирают исходя из рабочего температурного диапазона. Он должен соответствовать основному хладагенту системы.
Внешнее уравнивание: для чего используется дополнительная импульсная трубка
Когда испаритель имеет значительную длину, оснащён распределительными устройствами или состоит из нескольких параллельных контуров, гидравлические потери становятся существенными. Разница между входным и выходным давлением может составлять до 1 бара, что эквивалентно изменению температуры насыщения на несколько градусов. Вентиль с внутренней системой измерения фиксирует параметры у собственного корпуса, игнорируя реальные условия на выходе из испарителя.
Результат - некорректное определение степени перегрева и неправильная подача хладагента к компрессору. Трв с внешним уравниванием устраняет данную проблему.
Принцип работы терморегулирующего вентиля с внешним уравниванием
Механизм внешнего измерения реализован через капиллярную импульсную трубку: один её конец подключается к специальному штуцеру на корпусе регулятора, второй врезается в магистраль всасывания сразу за теплообменником. Благодаря этому уравнительная камера получает актуальные данные о давлении именно на выходе из испарителя, минуя искажения от высокого давления конденсации или промежуточных участков. Силовой баланс мембраны восстанавливается, и терморегулирующий вентиль точно поддерживает заданную величину перегрева независимо от гидравлических потерь внутри теплообменника.
Конструктивно система представляет собой отдельный канал связи между уравнительной полостью и линией низкого давления, передающий истинное значение давления кипения и исключающий ошибки регулирования.
Ситуации, требующие обязательного применения внешнего уравнивания
- Гидравлические потери в испарителе превышают эквивалент 3 °C в системах кондиционирования воздуха, 2 °C в среднетемпературных холодильных установках и 1 °C в низкотемпературном холодильном оборудовании.
- Наличие распределительных коллекторов перед испарителем или многоканальных змеевиков с протяжёнными трубными секциями неизбежно создаёт значительное сопротивление потоку.
- Работа при низких температурах кипения, когда изменение давления на доли бара критично влияет на величину перегрева - здесь внешнее уравнивание становится обязательным условием стабильности.
В установках высокого давления применение внешнего уравнивания приобретает особое значение. Минимальные ошибки в определении параметров вызывают значительные нарушения режима работы компрессора, что снижает общую эффективность системы.
Отличия систем с внешним и внутренним уравниванием
Конструкция трв с внутренним выравниванием предполагает использование встроенного канала в корпусе устройства. Через этот канал уравнительная камера получает информацию о давлении непосредственно со входной части испарителя. Результат - давление в управляющей полости соответствует параметрам на входе теплообменника. Преимущества очевидны: отсутствие дополнительных соединительных элементов, минимизация рисков разгерметизации, упрощённая процедура установки. Однако корректная работа возможна лишь при условии незначительного падения давления внутри испарителя - когда разница между входными и выходными параметрами минимальна.
Трв с внутренним выравниванием давления функционирует благодаря прямому соединению уравнительной камеры со входным патрубком через встроенный канал. Подобное решение упрощает конструкцию, но накладывает ограничения: применение оправдано только для компактных теплообменников без жидкостных распределителей.
Особенности вентилей с внешним уравниванием
Система с внешним уравниванием давления требует монтажа отдельной импульсной трубки. Её врезают в магистраль всасывания и прокладывают к корпусу терморегулирующий вентиль. Это увеличивает трудозатраты и создаёт дополнительную точку возможной разгерметизации. Однако выигрыш существенен: уравнительная полость теперь получает данные о реальном давлении на выходе из испарителя. Погрешности при определении перегрева устраняются полностью. Критерий выбора между типами вентилей прост: при незначительных гидравлических потерях достаточно внутреннего варианта, при существенных - необходимо внешнее уравнивание. Регулирование потока хладагента осуществляется трв различных типов: с внутренним уравниванием, внешним уравниванием давления, а также электронными моделями с сенсорами и микропроцессорным управлением.
| Тип уравнивания | Где берётся давление | Область применения | Особенности |
|---|---|---|---|
| Внутреннее | Из корпуса вентиля, у входа в испаритель | Малые испарители без распределителей, низкие потери давления | Простой монтаж, меньше точек утечки |
| Внешнее | Из линии всасывания после испарителя через отдельную трубку | Испарители с распределителями, длинные контуры, многопоточные системы | Точное регулирование при высоких потерях давления, дополнительная трубка |
| Электронное | Датчики давления и температуры, управление контроллером | Системы с переменными режимами, высокие требования к точности | Точность до ±0,2 К, быстродействие менее 5 секунд, высокая стоимость |
Современные модели трв допускают модернизацию: некоторые исполнения позволяют заменить заглушку на штуцер для подключения внешней импульсной линии. Переход от трв с внутренним выравниванием к системе с внешним уравниванием давления выполняется без замены всего узла - достаточно установить соединительный элемент.
Установка и подсоединение линии внешнего уравнивания
Корпус терморегулирующий вентиль размещают в жидкостной магистрали непосредственно у входа испарителя холодильной установки. Термобаллон фиксируют на горизонтальной части всасывающего трубопровода как можно ближе к точке выхода из испарителя - обязательно до участков с маслоподъёмными петлями.
Для труб сечением не более 22 мм термобаллон располагают в верхней части окружности, при больших диаметрах - сбоку по образующей.
Такое размещение исключает контакт датчика с масляной плёнкой, стекающей по нижней стенке. Капиллярная трубка термобаллона требует защиты от механических воздействий, а сам датчик - от посторонних тепловых источников. Где именно монтируется трв для кондиционера? Корпус вентиля крепят в жидкостной магистрали у входа в теплообменник, датчик же - на всасывающем трубопроводе за теплообменником.
Присоединение уравнительной трубки трв с внешним
Уравнительную трубку соединяют со штуцером корпуса вентиля, а второй её конец врезают во всасывающую магистраль за испарителем. Место врезки выбирают вблизи точки крепления термобаллона либо немного дальше по направлению движения хладагента. Распространённая ошибка - врезка до теплообменника или в промежуточную область: трв получает искажённое давление и утрачивает способность точно регулировать перегрев. Трубка должна быть минимальной длины, без изгибов и сдавливаний, чтобы давление передавалось мгновенно. Грамотная установка трв гарантирует стабильное регулирование и защиту компрессора от гидроудара.
Типичные ошибки монтажа
- Врезка уравнительной магистрали до фактической точки выхода из теплообменника. Вентиль воспринимает завышенное давление, занижает перегрев, что грозит затоплением компрессора жидкостью.
- Применение вентиля с внутренним уравниванием на испарителе с высокими потерями давления. Реальный перегрев на выходе отклоняется от расчётного в любую сторону, что дестабилизирует работу всей установки.
- Повреждение или пережатие уравнительной трубки нарушает передачу давления. Трв перестаёт адекватно регулировать поток, работа становится хаотичной.
- Крепление термобаллона на вертикальном участке или в зоне скопления масла искажает температурные показания. Измерение перегрева становится некорректным, что сбивает настройки.
Настройка и проверка функционирования контура
По окончании монтажа холодильный контур приводят в действие и ожидают стабилизации рабочего режима. С помощью манометра регистрируют давление всасывания, которое впоследствии преобразуют в температуру кипения хладагента, используя справочные таблицы. Контактным термометром измеряют температуру трубы в точке размещения термобаллона. Величину фактического перегрева вычисляют как разность между температурой трубопровода и температурой кипения. Алгоритм регулировки включает: измерение давления всасывания и температуры паров после испарителя, вычисление перегрева, корректировку регулировочным винтом для получения диапазона 5 - 10 °C.
Регулировка и мониторинг показателей
Стабильное функционирование контура обеспечивается при перегреве в диапазоне 5 - 10 °C. Если перегрев недостаточен, его повышают ослаблением регулировочного винта на корпусе вентиля, увеличивая натяжение пружины. При избыточном перегреве винт закручивают. Флуктуации в границах ±1 °C считаются нормальным эксплуатационным отклонением и корректировки не требуют. Современные модели с внешним уравнивателем демонстрируют точность ±0,5 К в номинальном режиме, что существенно выше точности конструкций с внутренним уравниванием. Процедура настройки включает проверку герметичности уравнительной линии и правильности установки термобаллона.
Контролируемые параметры
- Давление всасывания регистрируют после испарителя на выходе из испарителя - в точке присоединения уравнительной трубки или максимально близко. Данные манометра применяют для расчёта температуры кипения рабочего вещества в системе.
- Температура всасывающей магистрали в области фиксации термобаллона. Определяется контактным термометром. Разность этого показателя и температуры кипения образует величину перегрев.
- Холодопроизводительность и устойчивость работы контура критически определяются правильным выбором регулирующего элемента. Когда вентиль подобран с избыточной мощностью свыше 20%, возникает нестабильность функционирования. При этом перегрев демонстрирует значительные флуктуации, а давление всасывания теряет стабильность.
Критерии выбора ТРВ для холодильной системы
При выборе устройства первым шагом становится расчёт параметров: холодопроизводительность в рабочих условиях, марка хладагента, температура насыщения и кипения. На основе полученных значений из каталога изготовителя подбирают подходящий типоразмер. Важно помнить: превышение мощности более чем на 15 - 20% приведёт к работе вентиль в зоне минимального открытия, что вызовет нестабильное регулирование и склонность к пульсациям. Для корректного подбора терморегулирующий вентиль требует точного определения холодопроизводительность, марки хладагента и температуры кипения, после чего из каталога выбирается модель с запасом до 20%.
Выбор терморегулирующих вентилей для холодильных установок
Следующий этап - анализ конструктивных особенностей теплообменника. При наличии распределителя жидкости, разветвлённых контуров или протяжённых трубопроводов внутри испарителя необходима модель с внешним уравниванием. Компактные одноконтурные теплообменники без распределителя допускают применение устройств с внутренним выравниванием. Системы, где существует риск перегрузки компрессора из-за повышенной температуры в конденсаторе, оснащают моделями с функцией MOP - она ограничивает максимальное давление при запуске. На пропускную способность влияют температура кипения, давление конденсации, величина перегрев, тип хладагента и проходное сечение клапан.
Типовые режимы и диапазоны настройки
| Применение | Температура кипения, °C | Рекомендуемый перегрев, °C | Допуск точности, К |
|---|---|---|---|
| Кондиционирование воздуха | от +5 до +10 | 5 - 8 | ±0,5 |
| Среднетемпературное холодильное оборудование | от -10 до 0 | 5 - 10 | ±0,5 |
| Низкотемпературные установки | от -35 до -25 | 5 - 10 | ±0,5 |
| Электронные ТРВ | Любая | Программируется | ±0,2 |
Электронные модели вентилей демонстрируют точность ±0,2 К и реагируют менее чем за 5 секунд. Их стоимость выше механических аналогов, однако для установок с изменяющейся нагрузкой, частыми циклами пуска и повышенными требованиями к энергосбережению инвестиции оправданы: охлаждение становится стабильнее, а вероятность попадания жидкости в компрессор минимизируется. Главное отличие трв от автоматического расширительного устройства заключается в способе работы: трв поддерживает стабильный перегрев вне зависимости от изменения нагрузки, тогда как автоматический расширительный клапан фиксирует постоянное давление кипения и не обеспечивает защиту компрессора от жидкого хладагента при переменных режимах работы.
Типичные проблемы и причины их появления
Колебания в работе системы, нестабильный перегрев или эпизодическое поступление жидкого хладагента в компрессор обычно возникают из-за неправильного подбора вентиля, ошибок при установке или повреждения уравнительной линии. Начинать диагностику следует с проверки места врезки уравнительной трубки - её монтируют исключительно за испарителем. Затем обследуют термобаллон: он должен плотно прилегать к трубопроводу, быть надёжно закреплён на горизонтальном участке и защищён от посторонних тепловых воздействий. Работа трв в холодильной установке строится на точной дозировке жидкого фреона: хладагент успевает полностью испариться до входа в компрессор, предотвращая гидроудар и сохраняя ресурс агрегата.
Выявление дефектов вентилей
Загрязнение клапана или фильтрующего элемента на входе - ещё один частый источник сбоев. Если подача хладагента ограничивается не регулировкой трв, а посторонними отложениями, перегрев растёт, а производительность испарителя падает. Здесь требуется очистка фильтра и ревизия жидкостной магистрали. Клапан обязан перемещаться свободно, без заклиниваний. Деформация или передавливание уравнительной трубки искажает давление в управляющей камере, вследствие чего трв работает с отклонениями - это определяется визуальным осмотром трубки и контролем плотности стыков. По завершении ремонта регулировка трв необходима для восстановления стабильного режима.
- Скачки перегрева более ±2 °C при неизменной нагрузке. Возможные причины: избыточная производительность вентиля, неправильная установка термобаллона, разрушение капиллярной трубки термобаллона.
- Попадание жидкого хладагента в компрессор. Причины: слишком низкая настройка перегрева, завышенная производительность вентиля, ошибочное подключение уравнительной линии. Трв недооценивает реальный перегрев.
- Чрезмерный перегрев и снижение производительности. Причины: недостаточная производительность вентиля, засорение фильтра или клапана, избыточное натяжение пружины из-за неверной настройки.
- Нестабильная работа после монтажа. Причины: присутствие воздуха или влаги в системе, неправильное подсоединение уравнительного канала, расположение термобаллона в области с нарушенным температурным режимом.
Работа ТРВ в холодильных установках
Правильный подбор, монтаж и настройка трв с внешним уравниванием обеспечивают стабильное питание испарителя хладагентом. Компрессор защищён от попадания жидкости. Внешнее уравнивание давления нужно всегда, когда потери в испарителе становятся заметными - это простое и надёжное решение. Оно устраняет ошибки регулирования. Холодильный контур остаётся устойчивым даже в сложных условиях эксплуатации. Принцип работы трв основан на балансе трёх сил: давление термобаллона открывает клапан, давление кипения и пружина закрывают его. Подача хладагента регулируется автоматически.
Работа трв в системах охлаждения
В холодильных установках трв работает совместно с компрессором, конденсатором и испарителем, образуя замкнутый цикл охлаждения. Жидкий хладагент из конденсатора проходит через трв, дросселируется и поступает в испаритель. Там происходит испарение и отбор тепловой энергии. Пары хладагента с заданным перегревом возвращаются в компрессор через линию всасывания. Терморегулирующий клапан автоматически подстраивает подачу под изменение нагрузки. Он поддерживает оптимальный режим работы всей холодильной установки.
Каким образом обеспечивается нормальное функционирование клапана даже при снижении нагрузки до 65%? Диафрагма трв чувствительна к малым изменениям температуры. Клапан плавно прикрывается при падении нагрузки, сохраняя стабильный перегрев. Затопление испарителя предотвращается.
При расчёте тепловой нагрузки на испаритель учитывают производительность компрессора и площадь теплообменной поверхности. Это позволяет подобрать трв с соответствующей пропускной способностью. Конденсатор отводит тепло от хладагента. Хладагент переходит в жидкую фазу перед входом в терморегулирующий вентиль.
Расчёт и определение производительности ТРВ
Пропускная способность клапана зависит от нескольких факторов: площади проходного сечения, разности давлений между линиями конденсации и кипения, вида хладагента и рабочих температур. В технической документации производители приводят номинальную холодопроизводительность для типовых параметров работы: кипение при −10 °C, давление конденсации соответствует +40 °C, перегрев составляет 5 К. Когда система функционирует в иных условиях, применяют поправочные множители для пересчёта. Важно, чтобы производительность трв превышала расчётную мощность испарителя максимум на 20%, иначе стабильное регулирование потока нарушается.
Методика расчёта и выбора производительности
Вычисления ведут по формулам из технической документации изготовителя, где учитываются разность давлений на клапане, плотность жидкой фазы хладагента и коэффициент пропускной способности. При значительных колебаниях тепловой нагрузки предпочтительны модели с широким диапазоном настройки либо параллельная установка нескольких устройств. В холодильных установках с изменяющейся нагрузкой электронные варианты превосходят механические по точности адаптации.
Как определить величину перегрева на практике? Манометром фиксируют давление всасывания, по справочным таблицам находят соответствующую температуру насыщения, термометром замеряют реальную температуру всасывающей трубы - их разность и есть искомый перегрев.
Терморегулирующие вентили: типы и модели
На рынке представлены терморегулирующие вентили с внутренним и внешним уравниванием, с различными типами термобаллонов и диапазонами производительности. Вентили с внутренним уравниванием применяют в компактных системах без распределителей, где потери давления минимальны. Трв с внешним уравниванием используют в системах с длинными испарителями, многопоточными контурами и распределителями жидкости. Электронные трв с датчиками и контроллером обеспечивают максимальную точность и быстродействие. Они стоят дороже механических вентилей.
Ассортимент и выбор моделей
Какие модели вентилей трв есть в наличии? Ассортимент включает механические трв с внутренним и внешним уравниванием для различных хладагентов, электронные трв с шаговыми двигателями и контроллерами, а также специализированные вентили с функцией MOP для защиты компрессора при пуске. Выбор модели зависит от типа холодильной установки, хладагента, температуры кипения и требований к точности регулирования. Кто знает, какой газ и давление в датчике температуры трв? Термобаллон заправлен тем же хладагентом, что и система, или специальным холодильным агентом с близкими характеристиками. Давление в термобаллоне соответствует температуре насыщения этого агента при измеренной температуре трубы.
Компенсировать падение давления в испарителе помогают терморегулирующие вентили с внешним уравниванием. Они гарантируют постоянный перегрев даже в сложных системах. К линии всасывания после испарителя подключаются вентили с внешним через импульсный капилляр специального назначения. Модели трв современного поколения характеризуются расширенными возможностями регулировки перегрева, устойчивостью конструкции и универсальностью применения со всеми видами хладагентов.
