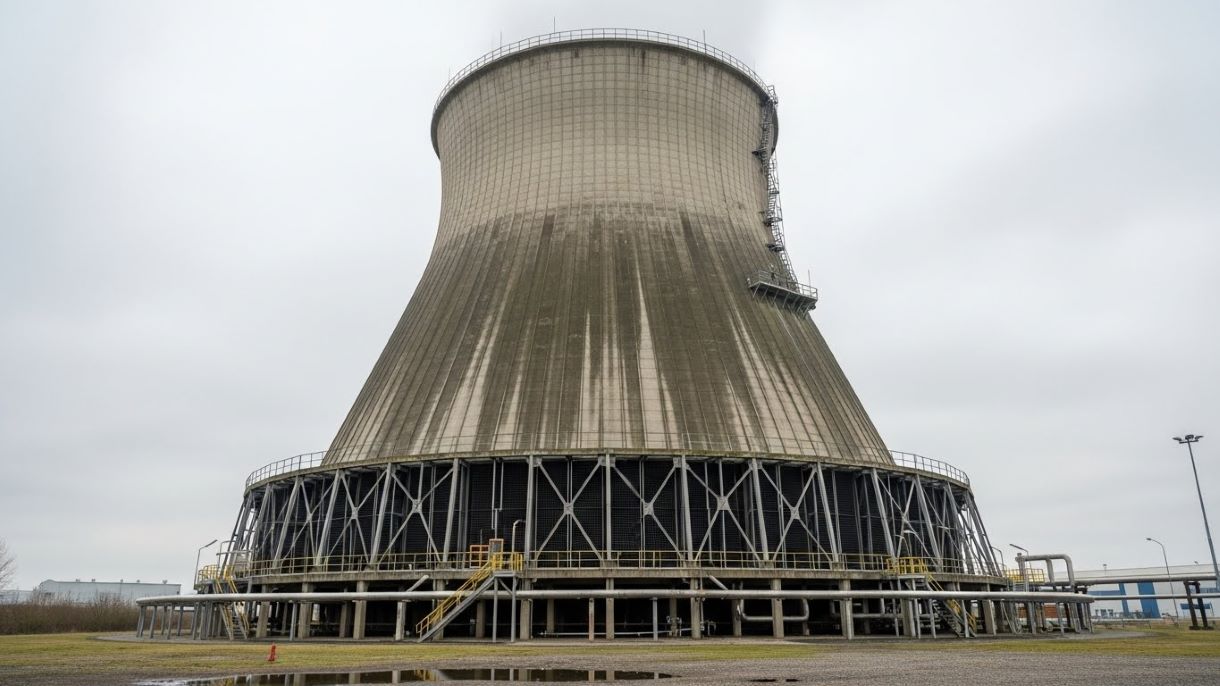

В сфере промышленного охлаждения, где традиционно доминируют испарительные градирни, сухая градирня представляет собой принципиально иной подход, основанный исключительно на передаче явного тепла. Её работа строится на конвективном теплообмене между горячим теплоносителем, циркулирующим по замкнутому контуру, и атмосферным воздухом, без прямого контакта сред и испарения воды.
Этот метод делает её незаменимой в регионах с дефицитом воды или с её высокой жёсткостью, которая вызывает коррозию и отложения в традиционных системах. Конструктивно аппарат состоит из оребрённого теплообменника, чаще всего выполненного из алюминия или меди из-за их высокой теплопроводности, и мощных вентиляторов, обеспечивающих принудительный поток воздуха для вывода тепла.
Сухая градирня принцип работы и устройство системы
Принцип работы сухой градирни основан на передаче тепла от охлаждаемой жидкости к наружному воздуху через стенки теплообменника без испарения. Конструктивно это устройство представляет собой замкнутый контур, по которому циркулирует жидкость-теплоноситель, и оребрённые трубки, обдуваемые мощными вентиляторами. Эффективность охлаждения напрямую зависит от разницы температуры теплоносителя и окружающего воздуха.
Как работает сухая градирня схема теплообмена
Схема теплопередачи в сухой градирне основана на прямом контакте двух сред, разделенных металлической преградой. Нагретый теплоноситель, которым часто выступает вода или смесь на основе гликоля, перемещается по замкнутому трубному тракту с оребренной поверхностью. С внешней стороны этот пакет труб активно обдувается воздушным потоком, создаваемым осевыми или центробежными вентиляторами.
Кинетическая энергия молекул от жидкой среды через стенку передается газу, который уносит ее в атмосферу.
Эффективность этого процесса прямо зависит от разницы температур между жидкостью и наружным воздухом, а также от площади оребренной поверхности. Данный метод исключает прямой контакт и смешение рабочих сред, что предотвращает образование отложений и коррозию.
Основные компоненты драйкулера и их назначение
Драйкулер — это устройство для охлаждения жидких сред, в котором охлаждение теплоносителя происходит за счет передачи тепла воздушного охлаждения. Его ключевая функция — эффективно охладить теплоноситель до уровня ниже температуры входящего потока, что является основой принципа работы драйкулера. В отличие от испарительных градирни для охлаждения, данный аппарат не расходует воду, что расширяет область применения сухих охладителей.
Основные компоненты и их назначение:
- Теплообменник: Сердечник системы, где происходит процесс охлаждения жидкостей; представляет собой оребренные трубки, увеличивающие площадь контакта с воздухом.
- Вентиляторная группа: Создает мощный воздушный поток, необходимый для отвода тепла от теплообменника и определяющий эффективность работы системы.
- Рама и корпус: Несущая конструкция, обеспечивающая жесткость и правильное расположение всех элементов работы драйкулера.
- Трубопроводы и арматура: Обеспечивают подвод и вывод охлаждаемой жидкости, интегрируя аппарат в общую схему работы с другим оборудованием, таким как чиллер.
Чем отличаются сухие и мокрые градирни
| Критерий | Сухие градирни (Драйкулеры) | Мокрые градирни |
|---|---|---|
| Основной процесс | Отвод тепла в атмосферу происходит исключительно за счет конвекции, при обдуве воздухом поверхности замкнутого контура с жидкостью. | Понижение температуры среды достигается за счет частичного фазового перехода, при котором жидкость превращается в пар, отбирая значительное количество энергии. |
| Расход воды | Водопотребление отсутствует, так как аппарат работает по замкнутой схеме, и среда не контактирует с атмосферой. | Существуют значительные потери на капельный унос и постоянное выпаривание, что требует регулярной компенсации объема из внешнего источника. |
| Водоподготовка | Не требуется, поскольку в замкнутом контуре отсутствуют потери и, как следствие, не происходит концентрации солей и минералов. | Является обязательной для предотвращения образования накипи и биологических обрастаний, которые быстро выводят аппарат из строя. |
| Энергопотребление | Основной потребитель энергии — электродвигатели вентиляторов, создающих поток воздуха для конвективного теплообмена. | Помимо вентиляторных установок, значительную долю энергозатрат составляют мощные насосы для циркуляции и разбрызгивания жидкости. |
| Эксплуатационное воздействие | Риск коррозии металлических компонентов значительно ниже из-за отсутствия постоянного контакта с насыщенным влагой воздухом и агрессивными химическими соединениями. | Высокая коррозионная активность среды, вызванная постоянным присутствием воды, кислорода и химических реагентов, сокращает срок службы конструкционных материалов. |
Основные типы сухих градирен
Основное деление типа градирни осуществляется по ориентации воздушного потока — существуют горизонтальные и вертикальные модели. Горизонтальные драйкулеры часто интегрируются в систему кондиционирования зданий, в то время как вертикальные более компактны. Также выделяют модели с осевыми и центробежными вентиляторами, выбор которых влияет на создаваемое давление и потребление электроэнергии.
Конструкция вентиляторных градирен и их производительность
Вентиляторные градирни характеризуются наличием механического побудителя тяги, который обеспечивает принудительную циркуляцию атмосферного газа через аппарат.
Конструктивно они включают прочный каркас, оросительное устройство с форсунками, каплеуловители и силовую установку с вентилятором. Жидкость, подлежащая температурной обработке, распыляется внутри аппарата, создавая большую площадь контакта с газом, нагнетаемым снизу или сбоку.
Ключевым фактором, определяющим мощность установки, является интенсивность конвективного массообмена и площадь контакта фаз. На рабочие показатели напрямую влияют жесткость воды, определяющая частоту очистки, и правильность подбора вентилятора, от которого зависит объем прокачиваемого воздуха и потребление электроэнергии.
Принцип работы теплообменных драйкулеров и их применение
Теплообменные драйкулеры функционируют по методу конвективного рассеивания тепловой энергии в окружающее пространство. Внутри аппарата циркулирует жидкость, которая передает избыточную энергию через стенки трубчатого оребренного элемента набегающему воздушному потоку. Универсальность данных аппаратов позволяет задействовать их в составе климатических комплексов зданий, для поддержания температурного режима технологического оборудования и в качестве элементов свободного охлаждения.
Они нашли широкое использование в системе охлаждения компьютеров и промышленных серверов, а также для рассеивания тепла от систем охлаждения двигателя внутреннего сгорания. Основная сфера использования подобных аппаратов — задачи, где недопустимы испарение рабочей среды или ее загрязнение.
Их надежность и простота эксплуатации делают их предпочтительным решением для ответственных объектов, таких как атомная электростанция.
Сравнительные характеристики испарительных охладителей
| Критерий | Адиабатические системы | Испарительные конденсаторы | Гибридные установки |
|---|---|---|---|
| Функциональное назначение | Снижение температуры подаваемого в помещение или на вход другого аппарата воздушного потока. | Конденсация хладагента в холодильном цикле за счет передачи тепла воздуху и одновременного увлажнения. | Комбинированная работа в нескольких режимах для оптимизации энергопотребления в зависимости от внешних условий. |
| Конструктивное исполнение | Простая конструкция с пористыми элементами (керамика, целлюлозные блоки), смачиваемыми водой, через которые продувается воздух. | Аппарат, объединяющий орошаемые водой змеевики с хладагентом и вентиляторную группу для создания тяги. | Модульная система, включающая сухой контур и узлы распыления влаги, работающие совместно или поочередно. |
| Эксплуатационные ограничения | Эффективность напрямую зависит от влажности атмосферного воздуха; в регионах с влажным климатом потенциал снижения температуры ограничен. | Риск обмерзания змеевика в холодный период года и необходимость защиты от солевых отложений при высокой жесткости воды. | Более сложное управление и необходимость контроля нескольких параметров для своевременного переключения между режимами. |
| Влияние на оборудование | Значительное увеличение влажности обрабатываемого воздуха, что может быть неприемлемо для некоторых технологических процессов или материалов. | Обеспечивает более низкое давление конденсации по сравнению с сухими аналогами, повышая энергоэффективность холодильного контура. | Позволяет минимизировать водопотребление и предотвратить обледенение в зимний период, сохраняя высокую энергетическую эффективность. |
Применение сухих градирен в промышленности
Область применения этих аппаратов охватывает системы охлаждения для чиллера и охлаждения конденсаторов в холодильный цикл. Они широко применяются для охлаждения технологический оборудования, где недопустимо загрязнение или испарение воды. В холодное время года они могут работать в режиме свободного охлаждения (фрикулинга), значительно экономя ресурсы.
Сухие охладители в промышленных системах охлаждения
Данные аппараты являются ключевым элементом в различных отраслях промышленности, где требуется надежный и стабильный температурный контроль технологических линий. Они обеспечивают поддержание заданных параметров жидких сред, циркулирующих через производственное оборудование, такое как реакторы, пресс-формы и гидравлические системы.
Их главное достоинство — способность функционировать в жестких условиях без риска засорения и снижения рабочих характеристик. Благодаря полному исключению контакта рабочей жидкости с атмосферой, они предотвращают ее загрязнение и изменение химического состава.
Это особенно критично в пищевой, фармацевтической и электронной промышленности, где чистота процесса является обязательным условием. Универсальность и надежность делают их незаменимыми для рассеивания значительных тепловых нагрузок.
Использование драйкулеров с чиллерами и конденсаторами
Драйкулер часто интегрируется в сложные систем охлаждения для повышения их энергоэффективности. Его устройство и принцип работы позволяют ему использоваться для охлаждения конденсаторного контура чиллера или напрямую выполнять охлаждения теплоносителя, что значительно расширяет область применения драйкулеров. В холодный период, когда температуры окружающей среды достаточно низкие, аппарат может полностью брать на себя функцию охлаждения воды, позволяя отключить энергозатратный компрессор.
Ключевые схемы интеграции:
- Свободное охлаждение (Free-Cooling): Драйкулер берет на себя полную нагрузку по охлаждения теплоносителя в обход компрессора чиллера, когда наружная температура опускается ниже заданного уровня.
- Параллельная работа с конденсатором: Аппарат применяется для охлаждения конденсаторного контура чиллера, снижая давление и температуру конденсации, что уменьшает нагрузку на компрессор.
- Предварительное охлаждение теплоносителя: Драйкулер предварительно охлаждает жидкость перед её подачей в основную систему, повышая общую эффективность и сокращая время работы основного оборудования.
Интеграция сухих градирен в климатические системы
Они подключаются к внутренним установкам обработки воздуха, позволяя использовать низкую температуру окружающей среды для непосредственного снижения температуры хладоносителя. Такая интеграция позволяет существенно сократить продолжительность использования энергоемкого оборудования центральных кондиционеров. Это не только снижает нагрузку на сеть, но и минимизирует износ дорогостоящих компонентов климатической установки.
Подобные решения активно внедряются в центральных системах крупных коммерческих и административных объектов.
Преимущества сухих градирен
Ключевым преимуществом является полное отсутствие испарения воды, что предотвращает солевые отложения и коррозию, продлевая срок службы оборудования. Такие системы исключают проблему жёсткости воды и не требуют постоянной подпитки, экономя водные ресурсы. Кроме того, сухие драйкулеры отличаются простотой обслуживания и стабильной эффективностью работы в широком диапазоне условий.
Энергоэффективность и экономия электроэнергии
Работа аппаратов в режиме свободного охлаждения предоставляет наиболее значимый потенциал для сокращения эксплуатационных расходов.
Когда температура внешней среды опускается ниже точки переключения, компрессорное оборудование полностью отключается, и весь процесс температурного контроля обеспечивается за счет прокачки жидкости через сухую установку. Именно перевод системы на свободное охлаждение в холодные сезоны года обеспечивает максимальное снижение киловатт-часов.
Дополнительная экономия достигается за счет применения частотных преобразователей на двигателях вентиляторных групп, что позволяет гибко регулировать их мощность в зависимости от реальной тепловой нагрузки. Совокупность этих факторов приводит к существенному снижению общего энергопотребления здания.
Производительность сухих охладителей
Мощность данных аппаратов определяется их способностью рассеивать конкретный тепловой поток в заданных условиях окружающей среды. Ключевым параметром является разность температур между входящим потоком обрабатываемой среды и поступающим атмосферным газом.
Рассеиваемая энергетическая мощность напрямую зависит от дельты температур и интенсивности обдува. Конструктивные особенности, такие как материал трубок (например, медь или алюминий), общая площадь оребренной поверхности и аэродинамическое сопротивление пакета, также формируют итоговые эксплуатационные показатели. На конечный результат влияет жесткость воды, используемой в контуре, так как она определяет скорость образования отложений, ухудшающих теплопередачу.
Правильный расчет этих факторов гарантирует стабильную работу установки на проектных режимах.
Эксплуатационные преимущества перед мокрыми системами
Ключевым достоинством сухих охладителей является полное отсутствие контакта рабочей среды с атмосферой, что кардинально меняет характер их обслуживания и долговечность. Это фундаментальное отличие исключает целый ряд проблем, присущих открытым схемам, связанных с постоянным ухудшением состояния теплообменной поверхности и необходимостью сложной водоподготовки.
Список ключевых эксплуатационных выгод:
- Экономия водных ресурсов: Полное отсутствие испарения и выноса капельной влаги устраняет необходимость в постоянной подпитке системы свежей водой, что критически необходимо для регионов с дефицитом водоснабжения.
- Стабильность теплопередачи: Поскольку на поверхности теплообменника не образуются солевые отложения и известковые накопления, коэффициент теплопередачи остается практически неизменным на протяжении всего срока службы установки.
- Стойкость к разрушению материалов: Исключение постоянного контакта с насыщенным влагой воздухом и агрессивными химическими соединениями, присутствующими в воде, значительно замедляет процессы коррозии металлических компонентов.
- Минимальные эксплуатационные расходы: Снижение затрат достигается за счет отсутствия необходимости в химической обработке циркулирующей жидкости, очистке забитых распылительных форсунок и борьбы с биологическими обрастаниями.
Как подобрать сухую градирню
Подбор сухих градирен начинается с анализа тепловой нагрузки, которую необходимо рассеять, и требуемой температуры охлаждения жидкости. Критически значимым параметром является минимальная температуры наружного воздуха в регионе эксплуатации, особенно если в системе используется гликоль. Для точного расчёта также учитывают тип вентилятор и материал теплообменника, часто это алюминий или медь.
Расчет необходимой производительности охладителя
Определение требуемой мощности аппарата начинается с точного учета всех источников тепла, которые должны быть удалены из системы. Суммарная энергия, выделяемая производственными машинами, электроникой, освещением и людьми, формирует базовую тепловую нагрузку.
Формула расчета мощности: Q = m × c × ΔT
Где Q — тепловая мощность (кВт), m — массовый расход охлаждаемой жидкости (кг/с), c — удельная теплоемкость среды (кДж/(кг·°C)), ΔT — разность температур на входе и выходе (°C).
Помимо основной нагрузки, необходимо учитывать запас мощности на случай экстремальных погодных условий или будущего расширения производства. Обычно закладывают резерв от 10% до 20%.
Выбор материала теплообменника и вентиляторов
Материал, из которого изготовлены трубки и оребрение теплообменного пакета, является определяющим фактором как для эффективности теплопередачи, так и для срока службы всего аппарата. Наиболее распространены медь и алюминий благодаря их высокой теплопроводности.
Сравнение материалов:
- Медь: Обладает наивысшим коэффициентом теплопроводности, обеспечивая максимальную эффективность. Устойчива к коррозии в большинстве сред, но имеет более высокую стоимость.
- Алюминий: Легче и дешевле меди, но менее эффективен в теплопередаче. Требует защитного покрытия в агрессивных средах.
- Нержавеющая сталь: Применяется в особых случаях, когда среда крайне агрессивна. Обладает меньшей теплопроводностью, но максимальной коррозионной стойкостью.
Выбор типа вентилятора определяется требуемым расходом воздуха и создаваемым сопротивлением. Осевые вентиляторы эффективны при больших объемах и малом сопротивлении, центробежные — при высоком давлении.
Особенности эксплуатации в различных климатических условиях
Климатические особенности региона установки оказывают критическое влияние на выбор конфигурации и режимов работы сухой градирни. В жарких и засушливых регионах эффективность системы может снижаться из-за малой разницы температур между теплоносителем и воздухом.
В холодном климате возникает риск обмерзания теплообменника и образования наледи на входных решетках. Для предотвращения этого применяют антифриз на основе гликоля, используют системы управления с возможностью циклического включения вентиляторов и устанавливают защитные жалюзи.
Правильный учет климата гарантирует бесперебойную работу установки круглый год.
Монтаж и эксплуатация сухих градирен
Монтаж сухих градирен требует тщательного подбора места установки с учётом потока воздуха и доступа для обслуживания. Важно обеспечить свободный приток и отвод воздуха, избегая рециркуляции нагретых масс. Установка должна производиться на прочном фундаменте с учётом вибрационных нагрузок от вентиляторов.
Требования к месту установки и подключению
Правильный выбор площадки под монтаж — это гарантия эффективной и долговечной работы всей системы. Место должно обеспечивать беспрепятственный доступ воздуха со всех сторон аппарата, исключая наличие близко расположенных стен, оборудования или растительности.
Основные требования:
- Минимальное расстояние до препятствий должно составлять не менее 1,5–2 метров для обеспечения свободного воздухообмена.
- Фундамент или опорная конструкция должны быть рассчитаны на полную массу заполненного аппарата с учетом ветровых и вибрационных нагрузок.
- Трубопроводные подключения должны предусматривать гибкие вставки для компенсации температурных расширений и вибрации.
- Электрические подключения выполняются в соответствии с требованиями производителя с установкой защитных автоматов и заземления.
Регламент обслуживания и проверки системы
Несмотря на относительную простоту конструкции, сухие охладители требуют регулярного технического осмотра для поддержания проектных параметров. Основное внимание уделяется состоянию теплообменной поверхности и работе вентиляторной группы.
График обслуживания:
- Еженедельно: Визуальный осмотр на предмет утечек, посторонних шумов и вибраций.
- Ежемесячно: Проверка чистоты оребрения, контроль температурных показателей на входе и выходе.
- Ежеквартально: Очистка теплообменника от пыли и загрязнений сжатым воздухом или водой под давлением.
- Раз в полгода: Проверка натяжения ремней привода (если применяется), смазка подшипников, контроль электрических соединений.
- Ежегодно: Полная диагностика всех систем, замер вибрации, проверка герметичности контура.
Типичные проблемы и способы их устранения
В процессе эксплуатации могут возникать характерные неисправности, своевременное выявление и устранение которых предотвращает серьезные поломки и простои производства.
Основные проблемы:
- Снижение производительности: Причиной чаще всего является загрязнение оребрения теплообменника пылью, тополиным пухом или технологическими выбросами. Решение — регулярная очистка поверхности.
- Повышенная вибрация: Возникает из-за дисбаланса лопастей вентилятора, ослабления крепежа или износа подшипников. Требуется балансировка или замена узлов.
- Утечка теплоносителя: Связана с коррозией трубок, разрушением уплотнений или механическими повреждениями. Необходим ремонт или замена поврежденных элементов.
- Обмерзание в холодный период: Происходит при недостаточной концентрации антифриза или неправильной настройке управления. Требуется корректировка состава жидкости и логики работы.
