Представьте себе сложный производственный цех или современный офисный центр в летний зной. Внутри царит комфортная прохлада, а технологическое оборудование работает без перегрева, точно соблюдая заданный температурный режим. За этим часто стоит невидимый герой климатического оборудования – промышленный чиллер. Эта холодильная машина – сердце многих систем. Ее задача – не просто охлаждать воздух, а отнимать тепловую энергию у жидкости (чаще всего воды или специального раствора), которая затем циркулирует по зданию, обеспечивая кондиционирование или охлаждение станков.

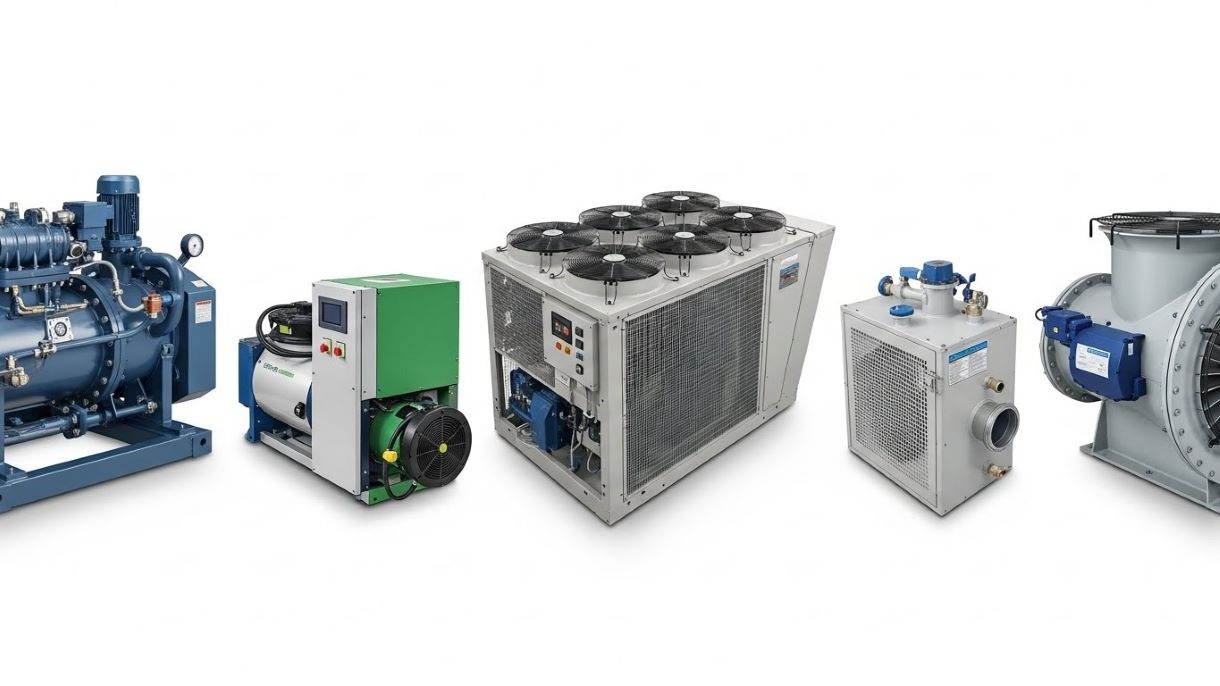

Но когда перед вами встает вопрос выбора такого агрегата, оказывается, что мир чиллеров далеко не однороден. Основное различие, с которым сталкиваются инженеры и проектировщики, кроется в способе избавления машины от захваченного тепла в окружающую среду. Именно здесь и проходит главный "водораздел", определяющий конструкцию, место монтажа и экономику всей системы. Одни модели, подобно мощному вентилятору, рассеивают тепло напрямую в атмосферу, в то время как другим для этого требуется внешний источник воды.
Понимание принципа работы и ключевых отличий различных типов чиллеров – это первый и решающий шаг к тому, чтобы выбрать чиллер, который будет десятилетиями эффективно выполнять свою работу, не заставляя вас переплачивать за электроэнергию или сложный монтаж. Давайте разберемся, как устроен этот процесс охлаждения и чем на практике отличаются чиллер с воздушным охлаждением конденсатора от его "водяного" собрата.
Что такое чиллер и принцип его работы
Представьте себе сердце системы охлаждения для большого здания или завода — вот что такое чиллер. Это устройство работает по принципу умного переноса тепла: его насос гоняет по замкнутому контуру специальную жидкость, которая забирает тепло из помещений или от станков. Внутри агрегата это собранное тепло передается хладагенту (чаще всего фреону), который, циркулируя и меняя свое состояние, в итоге отдает его наружу. Таким образом, чиллер предназначен не для охлаждения воздуха напрямую, а для управления температурой жидкости, которая уже потом делает свою работу в системе чиллер-фанкойл или в технологическом контуре.
Основное назначение и функции чиллера
| Назначение / Роль | Конкретные функции и результат |
|---|---|
| Централизованный источник холода | Производство охлаждённой жидкости (воды, раствора гликоля) для её последующей циркуляции по системе. |
| Отвод тепловой энергии | Поглощение избыточного тепла от технологического оборудования, серверов или из внутреннего воздуха здания. |
| Обеспечение климатического комфорта | Снабжение холодом подсистем кондиционирования (фанкойлов, центральных кондиционеров) для создания заданных условий в помещениях. |
| Стабилизация процессов | Поддержание точной температуры жидкостей или сред в производственных циклах (литье пластмасс, фармацевтика, химические реакции). |
Роль компрессора, испарителя и конденсатора в системе
Каждый компонент в чиллерах выполняет свою уникальную функцию, напоминающую слаженную работу живого организма. Компрессор выступает в роли сердца системы, сжимая пары хладагента и повышая их давление для дальнейшего преобразования. Испаритель работает как лёгкие агрегата, где хладагент закипает и поглощает тепло от циркулирующей жидкости, эффективно охлаждая её.
Конденсатор выполняет функцию рассеивателя, отводя накопленное тепло в окружающую среду через воздушный или водяной контур. Слаженная работа этой троицы образует замкнутый цикл, который является основой парокомпрессионных чиллеров. Без любого из этих элементов принцип работы чиллера нарушится, и система перестанет выполнять свою задачу по охлаждению жидкости. Именно такое взаимодействие обеспечивает стабильную работу оборудования в различных условиях.
Цикл охлаждения и циркуляция хладагента и теплоносителя
Хладагент непрерывно циркулирует по замкнутому контуру, меняя своё агрегатное состояние в ключевых узлах системы. Параллельно теплоноситель (вода или раствор) движется по своему контуру, передавая и отводя тепловую энергию.
- Фаза сжатия в компрессоре
- Конденсация в теплообменнике
- Дросселирование через расширительное устройство
- Испарение с поглощением тепла
- Возврат к компрессору
Чиллеры с воздушным охлаждением конденсатора
Эти аппараты можно назвать самостоятельными «легкими», ведь весь процесс охлаждения конденсатора у них происходит за счет обдува уличным воздухом. Вентиляторы мощно прогоняют атмосферные потоки через ребра теплообменника, заставляя горячий фреон внутри быстро отдавать накопленное тепло. Такой чиллер с воздушным охлаждением часто устанавливается на крыше или открытой площадке, так как для его работы нужен постоянный и свободный доступ воздушных масс. Их ключевое достоинство — автономность, ведь им не требуется дополнительный источник воды, что упрощает монтаж и эксплуатацию в местах, где с водой сложно.
Принцип работы воздушного охлаждения
Воздушные чиллеры используют атмосферный воздух для отвода тепла от конденсатора через принудительную вентиляцию. Такой подход позволяет работать автономно без дополнительных водных ресурсов.
- Естественная конвекция воздушных масс
- Принудительный обдув вентиляторами
- Радиаторный тип теплообмена
Преимущества и недостатки воздушных систем
| Преимущества | Недостатки |
|---|---|
| Автономность от водных ресурсов | Не требуют подвода воды для конденсатора, что упрощает монтаж и снижает эксплуатационные риски, связанные с водой (протечки, коррозия). |
| Относительная простота монтажа | Установка часто сводится к размещению на площадке, подключению к электросети и контурам охлаждаемой жидкости. |
| Сокращение операционных расходов | Отсутствие затрат на воду для охлаждения конденсатора и химическую подготовку этой воды. |
| Гибкость размещения | Возможность установки на кровле, техническом этаже или свободной площадке рядом со зданием. |
| Зависимость от погоды | Холодопроизводительность падает с ростом температуры наружного воздуха, так как эффективность теплообмена с горячей атмосферой снижается. |
| Повышенный уровень шума | Работа мощных вентиляторов создаёт акустический фон, что может требовать специальных мер по шумоглушению или удалённого размещения. |
| Более высокая энергопотребность летом | В жаркий период вентиляторы и компрессор работают с большей интенсивностью, что увеличивает расход электроэнергии. |
| Влияние окружающей среды | Воздушный теплообменник нуждается в защите от загрязнений (пух, пыль, листва) и требует регулярной очистки для сохранения эффективности. |
Области применения и типичные сценарии использования
Сферы применения чиллеров поражают своим разнообразием, охватывая как промышленный сектор, так и коммерческую недвижимость. В производственной сфере чиллеры используются для охлаждения пресс-форм, термостабилизации реакторов и поддержания температурных режимов в фармацевтике. Коммерческие объекты применяют эти системы для создания комфортного микроклимата в торговых центрах и офисных зданиях.
Отдельное направление — охлаждение центров обработки данных, где требуется точный контроль температуры серверного оборудования. Универсальность чиллеров позволяет адаптировать их под конкретные задачи каждого проекта. Медицинские учреждения используют специальные модели для лабораторного оборудования и диагностических систем. Даже в пищевой промышленности эти агрегаты нашли своё применение для охлаждения технологических линий.
Чиллеры с водяным охлаждением конденсатора
В этой конструкции главным помощником в отводе тепла выступает вода. Внутри чиллера с водяным охлаждением конденсатор охлаждается не воздухом, а непрерывным потоком технической воды, которая забирает тепло от фреона и уносит его. Для охлаждения этой самой воды, которая нагрелась в процессе, обычно требуется градирня или оборотный контур. Это решение считается более эффективным с точки зрения экономии электроэнергии, особенно для крупных объектов, но усложняет систему, добавляя в нее узел использования воды в качестве промежуточного теплоносителя.
Особенности водяного охлаждения и теплообменников
Чиллер с водяным охлаждением использует воду в качестве промежуточного теплоносителя, что обеспечивает более стабильную работу в различных условиях. Теплообменники в таких системах рассчитаны на высокую эффективность теплопередачи.
- Пластинчатые теплообменники
- Кожухотрубные конструкции
- Системы противоточного движения сред
Роль градирни в системе охлаждения
Градирня выполняет функцию охлаждения воды, которая нагрелась в процессе работы чиллера с водяным охлаждением. Этот элемент позволяет многократно использовать один и тот же объём воды в замкнутом цикле.
- Испарительное охлаждение
- Принудительная тяга
- Рециркуляция воды
Преимущества водяных чиллеров для промышленных применений
Промышленные чиллеры с водяным охлаждением обладают рядом неоспоримых преимуществ для крупных производств. Их главное достоинство — высокая энергоэффективность, которая достигается за счёт стабильной температуры охлаждающей воды. Такие системы демонстрируют меньшую зависимость от температуры окружающей среды по сравнению с воздушными аналогами.
Водяное охлаждение позволяет достичь более точного контроля температурных параметров технологических процессов. Компактные размеры основного оборудования позволяют экономить производственные площади. Долговечность и надёжность этих систем подтверждена многолетней эксплуатацией на различных предприятиях. Низкий уровень шума делает их приемлемыми для установки в рабочих зонах.
Моноблочные чиллеры и их характеристики
Моноблок — это воплощение идеи «установил и забыл», где все ключевые компоненты собраны в едином корпусе. Такой агрегат поставляется уже заправленным хладагентом и готовым к работе, что сводит монтаж к минимуму — нужно лишь подключить питание и контуры охлаждающей воды. Принцип работы чиллера-моноблока не отличается от других типов, но его компактность и цельность — главные козыри. Подобные чиллеры применяются там, где нет возможности или желания собирать систему из разрозненных модулей, делая выбор в пользу надежности и простоты.
Конструктивные особенности моноблочных систем
Моноблочный чиллер представляет собой полностью собранную и готовую к работе систему в едином корпусе. Такая конструкция минимизирует монтажные работы на объекте.
- Компактное исполнение
- Заводская заправка хладагентом
- Встроенная система управления
Где устанавливаются и какие задачи решают
Моноблочные чиллеры устанавливаются на крышах зданий, технических этажах или специально подготовленных площадках. Они эффективно решают задачи кондиционирования средних коммерческих объектов.
- Охлаждение офисных центров
- Климат-контроль торговых залов
- Поддержание температуры в спортивных комплексах
Сравнение производительности с другими типами
При сравнении производительности различных типов чиллеров можно выделить характерные особенности каждого решения. Моноблочные системы обычно уступают в мощности центральным чиллерам с водяным охлаждением, но превосходят бытовые сплит-системы. Их производительность оптимальна для объектов средней площади с умеренными тепловыми нагрузками. Заводская сборка гарантирует стабильные характеристики, которые не зависят от качества монтажа на объекте.
Воздушные чиллеры проще в установке, но их эффективность падает в жаркую погоду. Водяные системы показывают лучшую производительность, но требуют сложной инфраструктуры. Выбор типа чиллера всегда представляет собой компромисс между мощностью, сложностью монтажа и эксплуатационными затратами.
Чиллеры с выносным конденсатором
Этот тип машин предлагает гибридный подход, разделяя агрегат на две функциональные части. Основной модуль с компрессором и испарителем можно расположить внутри помещения, а сам конденсатор, который и отдает тепло, вынести наружу. Между ними циркулирует фреон, соединяя блоки в единую систему. Такая схема позволяет защитить самую шумную и теплонапряженную часть работы оборудования, вынеся ее на улицу. Чиллер с выносным конденсатором часто выбирают, когда необходимо сэкономить место внутри или снизить уровень шума в обслуживаемых помещениях.
Конструкция и принцип работы выносных систем
Чиллер с выносным конденсатором конструктивно разделён на два основных модуля, соединённых фреоновыми магистралями. Внутренний блок содержит компрессор и испаритель, а наружный — конденсатор с системой охлаждения.
- Разделение шумных компонентов
- Гибкость размещения блоков
- Упрощённое обслуживание
Преимущества разделения основного блока и конденсатора
Раздельная конструкция позволяет разместить шумный конденсатор вне охлаждаемого помещения, снижая акустическое воздействие. Такое решение даёт больше свободы при планировании внутреннего пространства.
- Снижение шума в рабочей зоне
- Оптимизация использования площади
- Улучшение условий для персонала
Особенности установки и обслуживания
Монтаж систем с выносным конденсатором требует профессионального подхода и соблюдения всех технических норм. Критически значимым этапом является правильная прокладка и изоляция фреоновых трасс между блоками. Качество этих работ напрямую влияет на эффективность и надёжность всей системы охлаждения. Регулярное техническое обслуживание должно включать диагностику обоих модулей и соединительных коммуникаций.
Особое внимание уделяется очистке теплообменников и проверке герметичности системы. Сезонное обслуживание помогает подготовить оборудование к работе в экстремальных температурных условиях. Профессиональный сервис продлевает срок эксплуатации и предотвращает внезапные поломки.
Классификация чиллеров по мощности и холодопроизводительности
Мощность чиллеров, или их холодопроизводительность, — это язык, на котором говорят с конкретной задачей: от крошечного серверного шкафа до целого металлургического комбината. Диапазон невероятно широк: компактные аппараты справляются с несколькими киловаттами тепла, а гигантские промышленные чиллеры могут отводить мегаватты тепловой энергии. Выбор подходящей «весовой категории» напрямую определяет, сможет ли система поддерживать заданную температуру воды или воздуха без перегрузок. Именно поэтому, планируя купить чиллер, сначала четко определяют масштаб задачи, которую ему предстоит решать.
Промышленные чиллеры высокой мощности
Промышленный чиллер высокой мощности представляет собой сложный инженерный комплекс, рассчитанный на круглосуточную работу. Такие системы оснащаются резервированием ключевых компонентов для обеспечения бесперебойности процессов.
- Модульная конструкция
- Каскадное включение компрессоров
- Сложные системы управления
Компактные системы охлаждения для малых объёмов
Компактные чиллеры предназначены для локального охлаждения отдельных единиц оборудования или небольших помещений. Их главное преимущество — простота интеграции в существующие технологические линии.
- Мобильное исполнение
- Лёгкость подключения
- Автономная работа
Выбор чиллера в зависимости от требуемой холодильной производительности
Определение необходимой холодильной производительности — фундаментальный этап при подборе чиллера для любого проекта. Этот параметр рассчитывается на основе анализа всех теплопритоков, которые необходимо компенсировать в процессе работы. Разумный запас мощности в 10-15% позволяет системе работать в оптимальном режиме без перегрузок. Для крупных объектов часто применяют каскадное включение нескольких агрегатов, что повышает надёжность и гибкость системы.
Современные чиллеры могут автоматически регулировать производительность в зависимости от текущей нагрузки. При выборе конкретной модели учитывают не только пиковую нагрузку, но и типичные условия эксплуатации. Энергоэффективность оборудования становится решающим фактором при оценке долгосрочных эксплуатационных расходов.
