Фанкойл представляет собой элемент климатической системы, который отвечает за подготовку и распределение воздушных потоков внутри помещений, для их охлаждения и нагрева. Его работа основана на взаимодействии с чиллером: агрегатом подаётся вода определённой температуры, а фанкойлами уже передаётся её энергия воздуху. Процесс гарантирует точное управление параметрами среды и даёт возможность создавать различные условия в разных зонах здания. В итоге достигаются стабильность, повышенная эффективность, рациональная энергоэкономия и высокий уровень комфорта для пользователей.
Что такое фанкойл и как он работает
Фанкойл – это устройство, которое используют для охлаждения или нагрева воздуха в помещении. По сути, фанкойл работает как компактный теплообменник оснащённый вентилятором для равномерного распределения воздушного потока. Такое оборудование подключается к чиллеру или тепловому насосу и через трубу получает теплоноситель, который охлаждается или прогревается.
Определение и назначение фанкойла
Фанкойл — это часть системы кондиционирования, который создаёт комфортный микроклимат в офисных помещениях, торговых центрах и жилых зданиях.
Его главная задача – контролировать температуру воздуха в комнате, используя системы охлаждения или обогрева.
Устройство фанкойла удобно тем, что позволяет подключить несколько фанкойлов к одному чиллеру и распределить нагрузку по зданиям. В отличие от классического кондиционера, такие фанкойлы более гибко интегрируются в системы отопления.
Из чего состоит фанкойл: внутренний блок, вентилятор и теплообменник
Фанкойл состоит из
- внутреннего блока;
- теплообменника;
- вентилятора.
Эти части работают вместе. В конструкцию фанкойла входит медная труба с оребрением, по которой движется водяной теплоноситель. Вентилятор направляет воздух через теплообменник, который в зависимости от выбранного режима работы либо охлаждает, либо нагревает воздух. Внутренний блок может быть размещен в подвесной потолок или смонтирован на стену.
Роль фанкойла в системе кондиционирования воздуха
Фанкойл и кондиционер часто сравнивают, но их задачи в климатическом оборудовании разные: кондиционер обычно обслуживает одно помещение, а фанкойл позволяет распределять воздух в составе большой сети.
Такое устройство:
- принимает подготовленную воду от чиллера;
- формирует поток нужной температуры.
За счёт этого удаётся гибко управлять климатом в отдельных зонах здания. Эффективность работы системы напрямую зависит от того, насколько грамотно подобраны и настроены все её элементы, включая фанкойлы и центральный источник холода или тепла.
Устройство и принцип работы фанкойлов
Фанкойлы могут использоваться как часть климатического оборудования, которое соединяет в себе теплообменный блок и систему вентиляции. Эти элементы работают совместно, чтобы преобразовать температуру воздуха и распределить её по комнате. Главная роль устройства заключается в том, чтобы создавать комфортные условия в разных зонах здания.
Принцип работы фанкойла: как циркулирует воздушный поток
В основе работы лежит процесс передачи энергии от воды с определённой температурой к воздуху в комнате. Устройство втягивает воздух, пропускает его через теплообменник и подаёт обратно уже с изменёнными параметрами.
Такой способ позволяет эффективно поддерживать заданные условия в помещениях разного назначения.
Потоки могут быть направлены в одну или несколько сторон, что делает систему универсальной. Кроме того, вентканалы помогают регулировать объём подачи воздуха и повышают эффективность проветривания.
Как работает теплообменник и насос
Теплообменник отвечает за передачу энергии от воды к воздушной среде. Через него проходят потоки, которые меняют температуру в зависимости от режима работы системы. Насос обеспечивает движение воды в контуре и поддерживает стабильность процесса. Благодаря этому создаётся постоянный цикл, позволяющий устройству функционировать без перебоев. Для пользователя это означает предсказуемый и удобный результат.
Основные элементы:
- теплообменник;
- насос;
- фильтры для очистки воздуха;
- система управления;
- каналы вентиляции.
Почему необходимо правильное подключение фанкойла к чиллеру
Если оборудование подключено некорректно, распределение температуры по помещению будет нестабильным. Это приводит к перерасходу энергии и снижению общей эффективности. Правильная обвязка и настройка позволяют системе работать максимально надёжно.
Что даёт грамотное подключение:
- равномерная подача воздуха;
- снижение энергозатрат;
- долговечность оборудования.
Система чиллер-фанкойл и её особенности
Современная система чиллер-фанкойл активно используется как в жилых комплексах, так и в бизнес-центрах. Она сочетает в себе оборудование для подготовки воды нужной температуры и внутренние модули для её передачи воздуху. Главная особенность заключается в том, что такая связка позволяет гибко управлять параметрами среды в разных помещениях.
Принцип работы системы чиллер-фанкойл
Основная идея состоит в том, что чиллер готовит воду определённой температуры, а внутренние блоки передают её энергию воздуху. Канальный фанкойл чаще применяют для больших залов или офисов, где нужно равномерное распределение.
В режиме охлаждения воздуха система поддерживает комфорт даже при высокой внешней температуре.
При этом кассетный фанкойл удобен для скрытого монтажа в потолке. Такая комбинация подходит для разных задач — от небольших комнат до просторных залов.
Роль чиллера в охлаждении воды
Чиллер – это «сердце» всей установки, обеспечивая подготовку воды для передачи энергии. Именно от него зависит стабильность и эффективность процесса. При изменении нагрузки на систему чиллер корректирует температуру воды, чтобы поддерживать нужные условия. Он может работать как на охлаждения и обогрева воздуха, так и в гибридных режимах. Благодаря этому пользователь получает надёжный источник для внутреннего оборудования.
Основные функции чиллера:
- подготовка воды в нужном диапазоне температур;
- поддержание стабильности при изменении нагрузки;
- работа в режиме охлаждения или подогрева;
- создание запаса мощности для разных помещений;
- повышение эффективности работы устройства.
Как согласовать работу фанкойла и чиллера
Чтобы система функционировала без перебоев, необходимо правильно настроить взаимодействие оборудования. Это касается как гидравлической части, так и управления режимами. Грамотная настройка напрямую влияет на эффективность и экономичность всей установки.
Что даёт согласованная работа:
- оптимальное количество фанкойлов в системе;
- минимизация лишних энергозатрат;
- стабильный комфорт для пользователей.
Основные типы фанкойлов
Сегодня существует несколько вариантов оборудования, которые применяются в разных условиях. Тип фанкойла зависит от размеров помещения, его назначения и требований к дизайну. Разные виды фанкойлов могут подобрать решение как для квартир, так и для крупных коммерческих объектов.

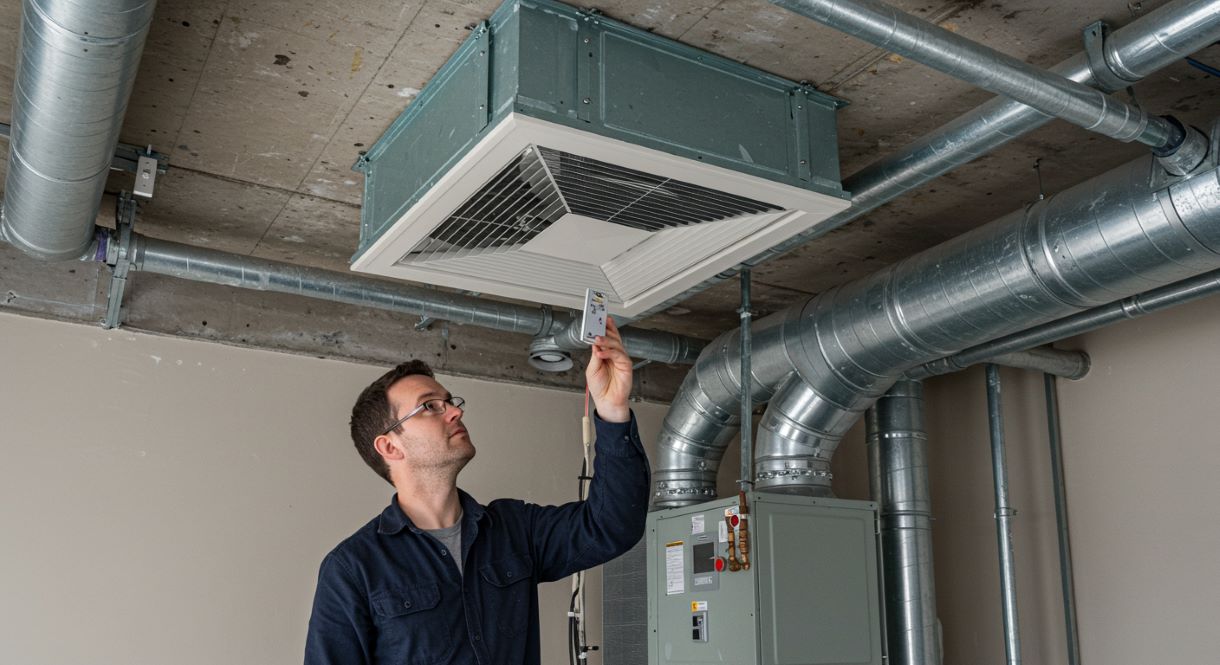

Кассетные фанкойлы: установка под потолок
Этот вариант чаще всего выбирают для офисов и торговых залов, где стоит сохранять свободное пространство. Монтаж выполняется в потолочной нише, поэтому устройство остаётся почти незаметным.
Главное преимущество кассетных фанкойлов – равномерное распределение потоков по четырём направлениям.
Благодаря этому обеспечивается комфорт даже в больших помещениях. Дополнительно установка под потолок помогает скрыть коммуникации, сохранив эстетичный вид интерьера.
Канальные фанкойлы для больших помещений
Канальные модели отлично подходят для объектов с большой площадью — бизнес-центров, гостиниц, конференц-залов. Их устанавливают в технических пространствах, а воздух распределяется через систему воздуховодов. Такая компоновка особенно эффективна при необходимости обслуживать сразу несколько комнат. Кроме того, канальные решения легко интегрируются с другими элементами вентилирования. Это делает их востребованными в современных комплексах, где требуется единая система кондиционирования.
Основные плюсы канального варианта:
- возможность обслуживания больших площадей;
- скрытая установка и экономия пространства;
- совместимость с общей системой вентиляции;
- гибкость в распределении потоков;
- высокий уровень комфорта для пользователей.
Четырехтрубные фанкойлы и их преимущества
Четырёхтрубные модели считаются самым универсальным вариантом, так как позволяют одновременно подавать холодную и горячую воду. Это удобно в зданиях, где в разных помещениях могут требоваться противоположные режимы — например, охлаждение в переговорной и подогрев в соседнем кабинете. Такое решение делает систему более гибкой и снижает необходимость частых перенастроек. Кроме того, подобные установки
- помогают экономить ресурсы;
- повышают общий комфорт пользователей.
Классификация фанкойлов и их применение
Системы кондиционирования используют разные модели оборудования для обеспечения оптимального теплового режима. Эти устройства делятся на несколько групп в зависимости от конструкции и способа установки. Благодаря разнообразию вариантов их применяют как в жилых помещениях, так и в коммерческих объектах.
Классификация по методу установки
| Тип монтажа | Описание |
|---|---|
| Напольные | Устанавливаются на полу, обычно в углу комнаты. Часто применяются в небольших помещениях. |
| Потолочные | Монтируются в потолке, идеально подходят для незаметной установки и экономии пространства. |
| Канальные | Встраиваются в потолок или стену, соединяются с воздуховодами для распределения воздуха по разным помещениям. |
| Настенные | Устанавливаются на стеновых конструкциях, обычно с видимым блоком, легко устанавливаемые и удобные в обслуживании. |
| Напольно-потолочные | Универсальные модели, могут быть размещены как на полу, так и на потолке, исходя из специфики конкретного помещения. |
Использование фанкойлов в офисных помещениях, гостиницах и жилых зданиях
В офисах эти устройства помогают равномерно распределять воздушные потоки по пространству, создавая комфорт для сотрудников и посетителей. В гостиницах они ценятся за возможность настроить температуру в каждом номере индивидуально. В жилых домах подобные системы удобны тем, что обеспечивают комфортный климат без громоздких наружных блоков кондиционеров. Дополнительно разные варианты оборудования позволяют учитывать особенности конкретного здания и потребности пользователей.
Как выбрать фанкойл под конкретное помещение
При подборе оборудования учитывайте размеры комнаты и её назначение: для квартиры подойдёт один вариант, а для большого офиса — совсем другой. Не менее значимы
- способ установки;
- уровень мощности.
Это для того, чтобы устройство не работало на пределе и обеспечивало комфортную температуру. Обратите внимание на дизайн корпуса, особенно если оборудование будет размещено на виду. Грамотный выбор помогает добиться экономии энергии и увеличить эффективность всей системы.
Работа фанкойлов в системах кондиционирования
Фанкойл – это оборудование, которое нужно для распределения холодного или тёплого воздуха внутри здания. Его подключают к чиллеру или котлу, и дальше устройство выполняет роль промежуточного звена между источником энергии и помещением. Благодаря этому создаётся комфортная температура как в жилых, так и в коммерческих пространствах.
Как фанкойлы обеспечивают охлаждение и отопление
В основе работы лежит теплообменный блок, через который проходит вода, подготовленная чиллером или котлом. Когда температура воды ниже, чем в помещении, устройство начинает охлаждать воздушные потоки. Если же вода подаётся тёплая, система работает в режиме обогрева. Дополнительным плюсом является возможность установки различных конструкций: настенных, кассетных или канальных блоков, что расширяет сферу применения.
Таким образом, одно и то же оборудование легко адаптируется под разные задачи.
Схема циркуляции воздуха и воды
Воздух засасывается в корпус, проходит через теплообменный блок и распределяется по комнате уже изменённой температуры. Вода движется по замкнутому контуру от чиллера к устройству и обратно, постоянно обновляя теплообменный процесс. Эта простая, но эффективная схема обеспечивает стабильность и гибкость в использовании.
Настройка и обслуживание для стабильной работы
Чтобы оборудование служило долго и без перебоев, уделяйте внимание регулярной настройке и профилактике. Основные процедуры включают
- очистку фильтров;
- проверку состояния теплообменного блока;
- контроль уровня шума.
Плановый осмотр помогает вовремя выявить мелкие неисправности и избежать серьёзных поломок. Кроме того, правильно настроенная автоматика позволяет поддерживать комфортные условия в помещении и экономить электроэнергию. Такой подход повышает надёжность всей системы и делает её эксплуатацию максимально удобной для пользователя.
