В промышленных системах охлаждения градирня выполняет роль терморегулятора, преобразующего фундаментальные законы физики в эффективную инженерную технологию. В отличие от привычных теплообменников, где тепло передается через разделительные стенки, здесь происходит прямое взаимодействие двух сред — нагретой воды и атмосферного воздуха. Этот процесс напоминает утреннее испарение росы с поверхности листьев, но в промышленном масштабе: каждая капля воды, контактируя с воздушным потоком, отдает ему свою тепловую энергию и частично переходит в парообразное состояние.
Секрет эффективности градирни кроется в организации максимально возможной площади контакта между жидкостью и воздухом. Специальные оросительные системы создают настоящий "водяной туман", где суммарная поверхность капель измеряется тысячами квадратных метров. Воздух, проходя через эту взвесь, забирает тепло двумя путями: через прямой теплообмен и через латентную теплоту парообразования. Именно второй механизм обеспечивает до 70% эффективности охлаждения, делая градирню незаменимой для промышленных объектов с большими тепловыми нагрузками.
Инженерная сложность заключается не в самом принципе испарения, а в управлении этим процессом. Современные градирни — это точные системы, способные поддерживать заданный температурный режим независимо от погодных условий, экономя до 95% воды по сравнению с системами прямого охлаждения.
Принцип работы и назначение градирни
Фундаментальный принцип работы градирни основан на явлении фазового перехода, когда кинетическая энергия молекул жидкости преобразуется в энергию парообразования. Конструкции градирни инженерно оптимизированы для создания турбулентного взаимодействия между водными потоками и воздушными массами. Такие термические машины незаменимы для охлаждения большого количества воды в замкнутых гидравлических контурах промышленных предприятий.

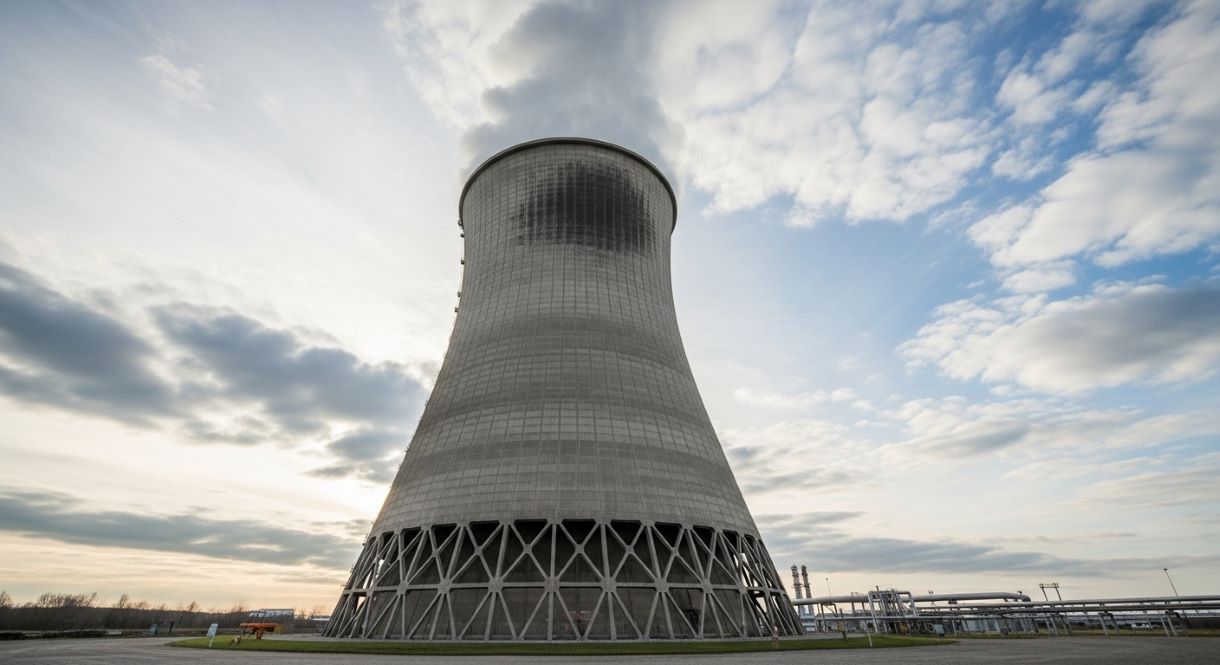

Что такое градирня и зачем она нужна
Градирня – это сложный инженерный комплекс, выполняющий функцию рекуперации тепловой энергии технологических жидкостей в системах оборотного водоснабжения. Современные модификации этих установок находят применение в нефтеперерабатывающей, фармацевтической и пищевой промышленности, где требуется прецизионное охлаждение конденсаторов холодильных машин. Проектные решения позволяют градирням эффективно обрабатывать значительные объемы теплоносителя, интегрируясь в ключевые технологические цепочки. Рациональное водопользование достигается за счет многократной циркуляции охлажденной жидкости через производственное оборудование.
Принцип действия градирни в системах охлаждения
Термодинамический цикл установки реализуется через комбинацию адвективного теплообмена и изэнтальпийного испарения молекулярных слоев жидкости. Для максимизации эффективности процесса применяется каскадная система диспергирования воды, создающая развитую поверхность контакта фаз. Башенные градирни используются на объектах энергетического машиностроения, где критически важна обработка значительных масс теплоносителя. Их функционирование базируется на использовании аэродинамических эффектов, что обеспечивает энергетическую автономность процесса.
Как градирня позволяет охлаждать циркулирующую воду
Терморегуляция циркулирующей жидкости осуществляется посредством синергетического воздействия кондуктивного и конвективного механизмов переноса тепла. Архитектура градирни создает условия для нестационарного тепло-массообмена между жидкой и газообразной фазами, обеспечивая заданные параметры воды на выходе.
- Каскадная организация потоков жидкости с переменной скоростью
- Регулируемая аэрация через многослойную оросительную систему
- Наноструктурированные покрытия для минимизации адгезии примесей
- Адиабатическое насыщение воздушных потоков с рециркуляцией
Основные типы градирен
Современные градирни подразделяются на несколько принципиально различных категорий, каждая из которых обладает уникальными характеристиками и областью применения. Эти устройства для охлаждения циркулирующей воды классифицируются по способу теплообмена и конструктивным особенностям. Выбор конкретного типа зависит от требуемой эффективности, качества оборотной воды и экономических соображений.
Открытые и оросительные градирни
Открытые градирни, известные также как градирни открытого типа, работают по принципу прямого контакта воды с воздухом. В этих установках вода испаряется непосредственно в атмосферу, отдавая тепло окружающему воздуху. Процесс охлаждения усиливается за счет специальной насадки, увеличивающей площадь контакта воды с воздухом. Такие градирни применяются в системах с невысокими требованиями к чистоте теплоносителя. Основной недостаток открытые градирни — значительный расход воды на компенсацию испарения и вынос капель.
Сухая градирня и её особенности
Сухая градирня функционирует без прямого контакта воды с воздухом, используя для теплообмена замкнутый контур и оребренные теплообменники. Такие градирни имеют существенное преимущество — отсутствие потерь воды на испарение и минимальное загрязнение теплоносителя.
Характерные особенности сухих градирен:
- Повышенные капитальные затраты на оборудование
- Сниженная эффективность охлаждения в жаркий период
- Отсутствие испарения и минимальное обслуживание
- Компактные размеры и возможность установки в стесненных условиях
- Идеальное решение для регионов с дефицитом водных ресурсов
Испарительные и мокрые градирни закрытого типа
Испарительные градирни закрытого типа сочетают принципы поверхностного теплообмена и испарительного охлаждения. Эти градирни используются для охлаждения технологических жидкостей в системах с высокими требованиями к чистоте теплоносителя.
Преимущества закрытых испарительных градирен:
- Защита теплоносителя от загрязнения и испарения
- Высокая эффективность охлаждения благодаря двойному теплообмену
- Сниженное образование солевых отложений
- Возможность работы с различными типами теплоносителей
- Уменьшенное капельное унос и экономия воды
Противоточные и эжекционные градирни
Противоточные и эжекционные градирни представляют собой два принципиально различных типа теплообменных аппаратов для систем охлаждения. Эти устройств для охлаждения отличаются как по конструкции, так и по принципу организации движения воздушных и водяных потоков. Каждый тип демонстрирует уникальные преимущества в условиях эксплуатации и требует индивидуального подхода при проектировании.
Принцип работы противоточных градирен
Противоточные градирни функционируют по принципу встречного движения нагретой воды и холодного воздуха внутри аппарата. Вода распределяется через систему форсунок в верхней зоне и стекает вниз через оросительное устройство, где интенсивно контактирует с восходящим воздушным потоком. Процесс охлаждения происходит преимущественно за счет частичного испарения воды и теплообмена при их прямом контакте. Воздух, нагреваясь и насыщаясь влагой, удаляется через вытяжную шахту в атмосферу. Охлажденная вода собирается в бассейне нижней части градирни и возвращается в систему циркуляции.
Эжекционные градирни и их применение
Эжекционные градирни используют кинетическую энергию водяной струи для создания воздушной тяги без применения вентиляторов. Такие установки находят применение в системах, где требуется минимальное энергопотребление и повышенная надежность.
Характерные сферы использования:
- Промышленные предприятия с ограниченным электропотреблением
- Объекты с повышенными требованиями к взрывобезопасности
- Системы аварийного охлаждения критического оборудования
- Удаленные площадки с затрудненным техническим обслуживанием
Отличие противоточных и прямоточных конструкций
| Параметр | Противоточные градирни | Прямоточные градирни |
|---|---|---|
| Принцип движения сред | Воздушный поток направлен вертикально вверх навстречу стекающим каплям воды | Вода и воздух перемещаются в одном направлении с минимальным сопротивлением |
| Эффективность теплообмена | Более интенсивный теплообмен за счет максимальной разности температур на каждом уровне | Равномерный, но менее эффективный теплообмен по всей высоте аппарата |
| Гидравлическое сопротивление | Повышенное аэродинамическое сопротивление из-за встречного движения фаз | Сниженное сопротивление воздушному потоку благодаря параллельному движению |
| Распределение воды | Капельное орошение через форсунки с созданием мелкодисперсной взвеси | Струйное распределение с образованием направленных потоков |
| Капельный унос | Усиленное капельное унесение вследствие турбулентного взаимодействия сред | Минимальный унос благодаря ламинарному характеру течения |
| Занимаемая площадь | Компактное вертикальное исполнение с минимальной площадью основания | Требует значительной площади для организации прямолинейных потоков |
| Область применения | Промышленные предприятия с ограниченной площадью, высокотемпературные процессы | Крупные ТЭЦ, атомные станции, объекты с доступными территориями |
| Эксплуатационные расходы | Повышенные энергозатраты на вентиляторную тягу | Экономия электроэнергии благодаря естественной конвекции |
| Сложность обслуживания | Требуется регулярная очистка от солевых отложений в зоне интенсивного испарения | Обслуживание распределительных систем и поддонов без остановки оборудования |
Вентиляторные и промышленные градирни
Вентиляторные градирни представляют собой наиболее распространенный тип теплообменных аппаратов в современных системах охлаждения. Эти установки градирни широко используются в промышленности благодаря высокой эффективности и компактным размерам. Промышленные градирни отличаются увеличенной производительностью и способны работать в составе крупных технологических комплексов.
Устройство вентиляторной градирни
Конструкция вентиляторной градирни включает несколько ключевых элементов: оросительную систему, вентиляторное устройство. Принцип работы основан на принудительной тяге, создаваемой осевыми или радиальными вентиляторами, которые прогоняют воздух через падающие капли охлаждаемой воды. Процесс воды и теплообмена с воздухом происходит в оросителе, где вода распыляется на мелкие капли, значительно увеличивая площадь контакта с воздушным потоком.
Промышленные градирни в системах охлаждения
Промышленные градирни обеспечивают стабильную работу энергоемкого оборудования, поддерживая оптимальную температуру воды в замкнутых контурах. Эти установки предназначены для охлаждения больших объемов теплоносителя в непрерывном режиме эксплуатации.
Основные преимущества промышленных градирен:
- Высокая производительность и надежность
- Возможность работы с различными типами теплоносителей
- Энергоэффективность и низкие эксплуатационные расходы
- Длительный срок службы и простота обслуживания
- Адаптивность к изменяющимся технологическим нагрузкам
Эффективный теплообмен и циркуляция воды
Эффективность работы градирен напрямую зависит от организации теплообмена и качества циркуляции воды в системе. Оптимизация этих процессов позволяет значительно снизить энергозатраты и повысить производительность охлаждения.
Факторы эффективной работы:
- Качество распыления воды и равномерность распределения по оросителю
- Оптимальная скорость воздушного потока через градирню
- Чистота теплоносителя и регулярная очистка элементов системы
- Правильная балансировка водяного и воздушного потоков
- Контроль температуры и химического состава оборотной воды
Процесс охлаждения воды в градирне
Охлаждение воды в градирне напоминает мощное естественное испарение, но многократно усиленное инженерными решениями. Насосы подают нагретую жидкость из контуров охлаждения теплообменных аппаратов на распределительную систему в верхней части башни. Затем вода стекает вниз через оросительное устройство, где дробится на мельчайшие капли или тонкие плёнки, значительно увеличивая площадь своего контакта с восходящими потоками воздуха.
Испарительный принцип охлаждения жидкости
Ключевая идея этого метода заключается в том, что для фазового перевода части жидкости в пар требуется значительная энергия, которая забирается у основной массы воды. Именно этот скрытый теплообмен и является главной движущей силой процесса: наиболее активные молекулы, покидая жидкость, уносят с собой избыточное тепло, тем самым понижая температуру оставшейся воды. Вентиляторы создают постоянный восходящий поток, который не только насыщается парами, но и непрерывно удаляет их из рабочей зоны, обеспечивая постоянство движущей силы — разницы давлений пара. Благодаря этому градирни для охлаждения демонстрируют высокую эффективность, позволяя повторно использовать до 98% воды в системах оборотного водоснабжения. Такой подход делает их незаменимыми для охлаждения теплообменных аппаратов в энергетике, металлургии и химической промышленности.
Влияние температуры и влажности воздуха
Эффективность всего процесса напрямую зависит от способности атмосферного воздуха поглощать пары воды, которая определяется его температурой и исходной влажностью. Чем суше и холоднее воздух, поступающий в градирню, тем интенсивнее происходит испарение и, соответственно, охлаждение воды в системах. В жаркую влажную погоду разность давлений водяного пара между водой и воздухом уменьшается, что закономерно снижает производительность установки.
- Низкая влажность: Сухой воздух обладает высоким потенциалом для поглощения влаги, что значительно ускоряет теплообмен.
- Высокая влажность: Насыщенный парами воздух хуже принимает новую влагу, что замедляет испарение и ухудшает охлаждение.
- Низкая температура воздуха: Холодный воздух даже при высокой влажности имеет низкую абсолютную влажность, что сохраняет его поглощающую способность.
Контроль эффективности охлаждения воды
Регулярный мониторинг ключевых параметров позволяет объективно оценивать, насколько хорошо функционирует система. Для этого операторы отслеживают несколько критически важных показателей, которые дают полную картину работы всего узла охлаждения.
- Температурный перепад («дельта t»): Разница между температурой воды на входе и выходе из градирни.
- Приближение к температуре влажного термометра: Насколько охлажденная вода близка к теоретическому пределу охлаждения.
- Расход воздуха и воды: Соответствие фактических расходов проектным значениям.
- Переохлаждение воды: Нежелательное падение температуры ниже заданного технологического параметра.
Особенности проектирования и эксплуатации
Исторически первые градирни служили для добычи соли, выпаривая воду из рассолов, но сегодня их главная задача — эффективное охлаждение больших объемов воды в системах оборотного водоснабжения. При проектировании ключевой вызов заключается в организации максимального контакта нагретой воды с атмосферным воздухом, чтобы передать ему избыточное тепло. Успешная эксплуатация таких систем напрямую влияет на стабильность работы всего технологического цикла, обеспечивая охлаждение теплообменных аппаратов и промышленного оборудования.
Требования к установке градирен
Правильный монтаж градирни начинается с выбора открытой площадки, где ничто не будет мешать свободной циркуляции атмосферного воздуха вокруг корпуса. Фундамент под аппарат должен быть строго горизонтальным и рассчитанным на вибрационные нагрузки, чтобы предотвратить перекосы и разгерметизацию соединений. Особое внимание уделяется подводу трубопроводов: они должны иметь компенсаторы температурных расширений и опоры, снимающие механическую нагрузку с патрубков градирни. Электропитание вентиляторов и насосов требует защиты от влаги, а зона вокруг установки должна быть безопасной для возможного мелкодисперсного капельного уноса.
Обслуживание и очистка градирни
Регулярное обслуживание — это залог не только эффективного охлаждения больших объемов воды, но и многолетней бесперебойной службы самого аппарата. Без него внутренние поверхности быстро покроются минеральными отложениями и биологическими обрастаниями, что резко снизит теплосъем.
- Еженедельно: Визуальный контроль работы вентиляторов и насосов, проверка уровня воды в поддоне.
- Ежемесячно: Анализ химического состава воды для корректировки против накипи и контроля микробиологии.
- Сезонно (2 раза в год): Полная остановка, механическая очистка оросительной насадки и поддона от ила и грязи, инспекция разбрызгивателей.
Энергоэффективность и срок службы оборудования
Современные градирни проектируются с расчетом на минимизацию энергопотребления, особенно при охлаждении теплообменных аппаратов, где даже небольшое снижение температуры воды дает значительную экономию. Долгосрочная надежность и срок службы оборудования напрямую зависят от качества используемых материалов, регулярности технического ухода и соответствия рабочей нагрузки проектным параметрам.
- Для повышения энергоэффективности: установка частотных преобразователей на вентиляторы, использование оросительных блоков с высокой площадью контакта, применение тепловых трубок для утилизации тепла.
- Для продления срока службы: выбор коррозионно-стойких материалов (нержавеющая сталь, армированный полиэстер), защитное цинкование металлоконструкций, своевременная замена изношенных уплотнений и подшипников.
