Отличие чиллера от фанкойла

Как устроен чиллер и зачем он нужен

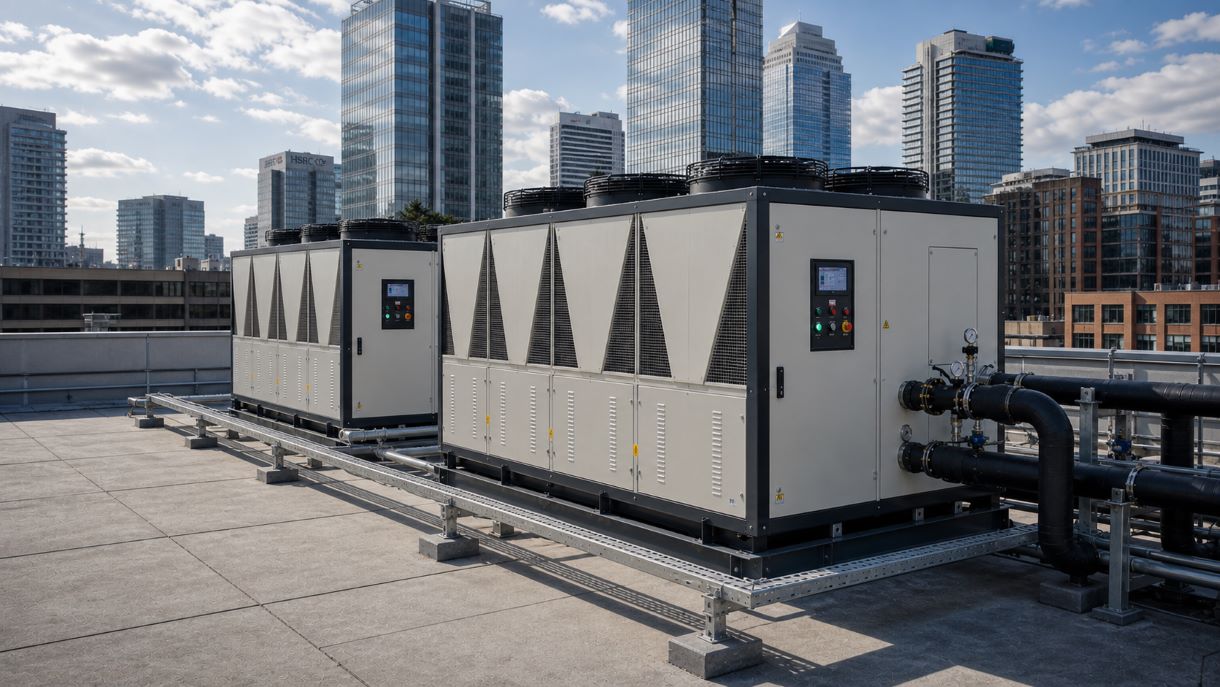

Чиллер — центральная холодильная установка. Внутри работает холодильный контур: компрессор сжимает хладагент, тот отдает теплоту в конденсаторе, затем расширяется в дросселе и испаряется в испарителе. В испарителе хладагент охлаждает воду или гликолевую смесь — теплоноситель системы. Насос подает охлажденную жидкость по трубам к потребителям. Фреон циркулирует только внутри чиллера, не попадая в помещение.

Типы чиллеров и их назначение

Чиллеры бывают воздушного и водяного охлаждения. В воздушных конденсатор обдувается вентилятором, в водяных — подключен к градирне или сухой башне. Мощность варьируется от нескольких киловатт до мегаватт. Компрессор может быть спиральным, винтовым или центробежным — от этого зависят эффективность и диапазон нагрузок. Главное назначение — централизованно обеспечить охлаждением множество точек. Чиллер устанавливают на крыше, в техническом помещении или снаружи здания. Он не подает воздух в комнаты напрямую — только готовит холодоноситель для системы.

Особенности воздушных и водяных моделей

• Воздушные модели компактнее, проще в монтаже, не требуют градирни и дополнительного водоснабжения
• Водяные эффективнее в жарком климате, работают тише, но нуждаются в системе оборотного водоснабжения
• Мощные установки часто комплектуются несколькими компрессорами для ступенчатого регулирования производительности

Принцип работы чиллера и холодильный контур: компрессор и хладагент - чиллеры работают

Принцип работы чиллера основан на замкнутом холодильном цикле с использованием хладагента. Компрессор сжимает газообразный хладагент, повышая его давление и температуру. В конденсаторе горячий газ отдает тепло окружающей среде и конденсируется в жидкость. Затем жидкий хладагент проходит через дросселирующее устройство, где его давление резко падает. В испарителе хладагент кипит при низкой температуре, отбирая тепло у воды или гликолевого раствора. Охлажденная жидкость циркулирует по системе трубопроводов к фанкойлам.

Чиллеры работают на экологичных хладагентах R134a, R410A, R513A с низким потенциалом разрушения озонового слоя. Холодильный контур герметичен и требует обслуживания только при утечках или плановой дозаправке. Автоматика чиллера контролирует температуру жидкости на выходе, давление хладагента, работу компрессора и защищает систему от аварийных режимов. Производительность регулируется изменением частоты вращения компрессора или ступенчатым включением нескольких компрессоров в мощных установках.

Чиллеры работают в широком диапазоне наружных температур благодаря системам регулирования конденсации. Зимой при низких температурах производительность конденсатора избыточна, поэтому применяют вентиляторы с частотным регулированием или заслонки для поддержания оптимального давления конденсации. Это обеспечивает стабильную работу системы охлаждения круглый год и позволяет использовать чиллер даже в холодное время года для охлаждения серверных или технологических процессов.

Устройство и принцип работы фанкойла

Фанкойл — внутренний блок, размещается в помещении. Конструкция проста: теплообменник (блок трубок с ребрами), вентилятор, поддон для конденсата, фильтр и панель управления. По теплообменнику циркулирует холодная вода от чиллера, вентилятор прогоняет через него комнатный воздух. Фанкойл состоит из нескольких ключевых элементов, работающих синхронно.

Внутри фанкойла происходит теплообмен между водой и воздухом. Холодная жидкость поступает в змеевик теплообменника фанкойла через входной патрубок. Вентилятор забирает теплый воздух из помещения и направляет его через ребра теплообменника. Воздух охлаждается, отдавая тепло воде, и возвращается в комнату уже холодным.

Типы фанкойлов по способу установки

Типы фанкойлов различаются по способу установки:

1. Настенные — монтируются на стену, напоминают обычный кондиционер. Удобны для небольших офисов и гостиничных номеров. Мощность обычно до 5-7 кВт, управление простое, обслуживание доступное.
2. Кассетные — встраиваются в подвесной потолок, воздух выходит через декоративную решетку. Подходят для залов, торговых площадей, конференц-залов. Равномерно распределяют поток, незаметны в интерьере.
3. Канальные — скрыты за потолком, подают воздух через воздуховоды и решетки. Используются, когда нужно обработать несколько смежных зон или требуется высокая эстетика помещения.
4. Напольно-потолочные — универсальный вариант для помещений без подвесных потолков. Монтируются у пола или под потолком, обдувают пространство вдоль стены.

Регулирование температуры и охлаждения воздуха

Фанкойлы не производят холод самостоятельно. Их задача — перенести холод из воды в воздух и распределить по помещению. Вентилятор обычно имеет несколько скоростей, температуру регулирует трехходовой клапан или изменение скорости насоса. Принцип работы фанкойла основан на теплопередаче между жидкостью и воздухом.

Охлаждение воздуха в помещении через фанкойлы

Процесс охлаждения воздуха в помещении начинается с того, что вентилятор фанкойла забирает теплый воздух из комнаты и прогоняет его через холодный теплообменник. Воздух контактирует с поверхностью трубок, по которым циркулирует охлажденная жидкость температурой 7-12°C. Тепло передается от воздуха к воде, воздух охлаждается на 8-12 градусов и возвращается в помещение. Одновременно происходит осушение — избыточная влага конденсируется на холодных трубках и стекает в дренажный поддон.

Эффективность охлаждения зависит от площади теплообменника, скорости вентилятора и разности температур между воздухом и жидкостью.

Фанкойлы оснащены многоскоростными вентиляторами — на низкой скорости работают тихо для спален и кабинетов, на высокой обеспечивают быстрое охлаждение больших залов. Термостат в помещении измеряет температуру и управляет клапаном подачи холодной воды, поддерживая заданный комфортный уровень. Такая схема позволяет точно контролировать микроклимат в каждой зоне здания независимо.

Качество охлаждения воздуха в помещении зависит также от правильного размещения фанкойла. Настенные блоки устанавливают на высоте 2-2.5 метра для равномерного распределения холодного воздуха. Кассетные монтируют в центре потолка комнаты, чтобы охватить всю площадь четырьмя направлениями выдува. Канальные фанкойлы подают воздух через сеть воздуховодов с несколькими решетками, обеспечивая комфорт даже в помещениях сложной формы. Правильный подбор типа и мощности фанкойла гарантирует эффективное охлаждение без сквозняков и холодных зон.

Система чиллер-фанкойл: как они работают вместе - принцип работы системы чиллер-фанкойл

Система чиллер-фанкойл — законченная схема кондиционирования. Чиллер охлаждает теплоноситель до 5-12°C, насос прокачивает его по замкнутому контуру труб. Жидкость поступает в теплообменник каждого фанкойла, отдает холод воздуху и возвращается обратно к чиллеру уже теплой (обычно 12-17°C). Цикл повторяется непрерывно. Принцип работы системы чиллер-фанкойл обеспечивает эффективное охлаждение воздуха в помещении.

Преимущества системы кондиционирования чиллер-фанкойл

Преимущества такой схемы:

• Централизация. Один чиллер обслуживает все помещение, упрощается обслуживание холодильного контура — хладагент только в чиллере, а не в каждом внутреннем блоке.
• Гибкость зонирования. Каждый фанкойл управляется отдельно. В переговорной можно установить +22°C, в серверной +18°C, в холле отключить охлаждение вообще.
• Масштабируемость. Расширяется здание — добавляют новые фанкойлы, наращивают мощность чиллера или ставят второй параллельно.
• Энергоэффективность. Чиллеры с винтовыми компрессорами достигают EER 4.0-5.5, что выше многих VRF-систем при полной нагрузке.

Проектирование и балансировка систем кондиционирования воздуха

Проектирование требует гидравлического расчета. Учитывают длину труб, потери давления, расход теплоносителя через каждый фанкойл. Ошибки в балансировке приводят к недостатку холода в дальних помещениях или перегрузке насоса. Количество фанкойлов определяется площадью и тепловой нагрузкой объекта.

Системы чиллер-фанкойл для кондиционирования воздуха - системы кондиционирования

Системы чиллер-фанкойл — комплексное решение для кондиционирования воздуха в коммерческих и промышленных зданиях. В отличие от традиционных сплит-систем, где хладагент циркулирует между наружным и внутренним блоками, в системах чиллер-фанкойл теплоносителем служит вода или водно-гликолевая смесь. Это позволяет прокладывать трубопроводы на большие расстояния без потери эффективности и подключать к одному чиллеру десятки и сотни внутренних блоков. Гидравлическая схема включает чиллер, циркуляционные насосы, расширительный бак, систему трубопроводов и фанкойлы в каждом помещении.

Преимущество систем чиллер-фанкойл — централизованное производство холода и распределенное потребление. Чиллер размещается на кровле или в техническом помещении, где шум и вибрация не мешают людям. Фанкойлы работают тихо, потребляют минимум электроэнергии — только на вентилятор. Система легко масштабируется: при расширении здания достаточно проложить трубы к новым зонам и установить дополнительные фанкойлы. Если мощности чиллера не хватает, второй блок подключается параллельно, образуя каскад с автоматическим распределением нагрузки.

Системы чиллер-фанкойл интегрируются с системами вентиляции, отопления и диспетчеризации здания. Единая система управления контролирует температуру, влажность, качество воздуха в каждой зоне. Чиллер с функцией теплового насоса может работать на охлаждение летом и на обогрев зимой, подавая в фанкойлы горячую воду. Такая универсальность делает системы чиллер-фанкойл оптимальным выбором для офисных центров, гостиниц, торговых комплексов, больниц и других объектов с высокими требованиями к комфорту и энергоэффективности.

Чиллеры и фанкойлы: взаимодействие в системе охлаждения - чиллеров и фанкойлов

Чиллеры и фанкойлы образуют единую систему охлаждения, где каждый элемент выполняет свою функцию. Чиллер — источник холода, он охлаждает жидкость в испарителе с помощью холодильного цикла. Фанкойлы выступают конечными потребителями — они используют холодную жидкость для охлаждения воздуха в помещениях. Между чиллером и фанкойлами циркулирует теплоноситель по замкнутому контуру. Насосная группа обеспечивает необходимый расход и давление жидкости, чтобы каждый фанкойл получал достаточно холода для своей зоны.

Взаимодействие чиллера с фанкойлами происходит через гидравлическую систему. Холодная вода температурой 7°C выходит из чиллера и по подающему трубопроводу поступает к фанкойлам. В теплообменнике каждого фанкойла вода нагревается до 12-15°C, забирая тепло из воздуха помещения. Теплая вода собирается в обратном трубопроводе и возвращается в чиллер для повторного охлаждения. Разность температур между подачей и обраткой называется температурным перепадом — обычно 5-7°C. Чем больше перепад, тем эффективнее работает система и меньше требуется расход воды.

Для согласованной работы чиллеров и фанкойлов применяется автоматическое регулирование. Чиллер поддерживает заданную температуру воды на выходе независимо от нагрузки. Каждый фанкойл оснащен термостатом и регулирующим клапаном — когда в помещении достигнута нужная температура, клапан прикрывается, уменьшая расход холодной воды. При снижении общей нагрузки чиллер автоматически снижает производительность компрессора, экономя электроэнергию. Такая система обеспечивает комфортный микроклимат при минимальных эксплуатационных затратах.

Чиллер фанкойл: особенности совместной работы - жидкость

Связка чиллер фанкойл работает как единый организм климатической системы. Чиллер генерирует холод и охлаждает жидкость, которая переносит холод к фанкойлам. Фанкойл принимает холодную жидкость и с помощью вентилятора передает холод воздуху помещения. Эффективность системы зависит от правильного подбора мощности чиллера и количества фанкойлов. Суммарная холодопроизводительность всех фанкойлов должна соответствовать мощности чиллера с учетом потерь в трубопроводах и одновременности работы.

Особенность совместной работы чиллер фанкойл — гидравлическая балансировка системы. Каждый фанкойл должен получать расчетный расход воды при заданном давлении. Для этого на трубопроводах устанавливают балансировочные клапаны, которые ограничивают расход в ближних контурах и обеспечивают достаточный расход в дальних. Без балансировки ближайшие к чиллеру фанкойлы будут переохлаждать помещения, а дальние не смогут обеспечить комфорт. Профессиональная наладка системы гарантирует равномерное распределение холода по всем зонам здания.

Надежность системы чиллер фанкойл повышается за счет резервирования. На крупных объектах устанавливают два чиллера, каждый рассчитан на 60-70% нагрузки. При выходе одного из строя второй обеспечивает минимально необходимое охлаждение. Фанкойлы также имеют высокую надежность благодаря простой конструкции — вентилятор и теплообменник практически не ломаются. Регулярное обслуживание сводится к чистке фильтров и проверке дренажа конденсата. Срок службы качественных фанкойлов достигает 15-20 лет, чиллеров — 20-25 лет при правильной эксплуатации.

Охлаждение жидкости чиллером для системы - охлаждения жидкости

Охлаждение жидкости — основная функция чиллера в системе кондиционирования. Чиллер понижает температуру воды или гликолевого раствора с помощью холодильного цикла. В испарителе чиллера жидкость проходит через трубный пучок, омываемый кипящим хладагентом. Хладагент испаряется при низкой температуре, отбирая тепло у жидкости. На выходе из испарителя температура воды снижается до 5-12°C в зависимости от настроек системы. Охлажденная жидкость подается насосом в систему трубопроводов к потребителям холода.

Процесс охлаждения жидкости регулируется автоматикой чиллера. Датчик температуры на выходе из испарителя передает сигнал контроллеру, который управляет производительностью компрессора. Если температура жидкости выше заданной, компрессор увеличивает обороты, усиливая охлаждение. Когда температура достигает уставки, производительность снижается. Инверторные чиллеры плавно регулируют мощность в диапазоне 10-100%, обеспечивая точное поддержание температуры и экономию энергии. Чиллеры с несколькими компрессорами включают их ступенчато по мере роста нагрузки.

Качество охлаждения жидкости влияет на работу всей системы. Если чиллер не обеспечивает достаточно низкую температуру, фанкойлы не смогут эффективно охлаждать помещения. Если температура слишком низкая, возрастают энергозатраты и риск обмерзания теплообменника. Оптимальная температура подачи для комфортного кондиционирования — 7-10°C. Для технологического охлаждения или серверных может требоваться более холодная жидкость 5-7°C. Чиллеры позволяют гибко настраивать температурный режим под конкретные задачи объекта.

Чиллером и фанкойлами: управление системой

Управление системой чиллером и фанкойлами осуществляется на двух уровнях — центральном и локальном. Чиллер управляется собственным контроллером, который поддерживает заданную температуру воды, контролирует работу компрессора, насосов, вентиляторов конденсатора. Контроллер чиллера отслеживает давление хладагента, температуру масла, уровень жидкости, защищает систему от аварийных режимов. Оператор может задать температуру подачи, режим работы, расписание включения через панель управления или удаленно по сети.

Каждый фанкойл имеет локальное управление — термостат в помещении позволяет пользователю установить желаемую температуру и скорость вентилятора. Термостат управляет трехходовым клапаном на входе в фанкойл, регулируя расход холодной воды. Когда температура в комнате достигает заданного значения, клапан закрывается, прекращая подачу холода. При повышении температуры клапан открывается снова. Такое локальное регулирование обеспечивает индивидуальный комфорт в каждом помещении и экономит энергию, не охлаждая пустые комнаты.

Интеграция управления чиллером и фанкойлами в единую систему диспетчеризации здания повышает эффективность. Система BMS (Building Management System) собирает данные со всех термостатов, контроллера чиллера, датчиков температуры наружного воздуха. На основе этих данных BMS оптимизирует работу: корректирует температуру подачи в зависимости от наружных условий, отключает фанкойлы в незанятых зонах по расписанию, распределяет нагрузку между несколькими чиллерами. Диспетчер видит состояние всей системы на экране, получает уведомления о неисправностях, анализирует энергопотребление. Централизованное управление снижает эксплуатационные расходы на 15-25% по сравнению с автономной работой оборудования.

Ключевые различия между чиллером и фанкойлом

Разница между устройствами касается функции, конструкции и места в системе. Чиллер — источник холода, фанкойл — его потребитель и распределитель. Чиллер стоит снаружи или в машинном отделении, фанкойл — внутри обслуживаемого помещения. Чем отличается фанкойл от чиллера? Фанкойл не имеет компрессора и работает только с водой, чиллер содержит полный холодильный контур с фреоном.

Сравнение чиллеров и фанкойлов по параметрам

Сравнительная таблица поможет увидеть основные отличия:

Мощность и обслуживание чиллеров и фанкойлов

Чиллеры бывают разной мощности — от 10 до нескольких тысяч киловатт холодопроизводительности. Фанкойлы выпускаются мощностью от 2 до 20 кВт на один внутренний блок. Один мощный чиллер может питать сотню небольших фанкойлов. Чем отличается чиллер от фанкойла? Чиллер — источник охлаждения жидкости, фанкойл — устройство для охлаждения воздуха в помещении с помощью этой жидкости.

1. Чиллер — сложное климатическое оборудование с холодильным контуром, требует профессионального обслуживания
2. Фанкойл — простое устройство, замена фильтров и чистка доступны даже неспециалисту
3. Стоимость одного чиллера сопоставима с несколькими десятками фанкойлов средней мощности

Когда выбирать систему чиллер-фанкойл

Центральное кондиционирование чиллер-фанкойл выгодно для объектов с большой площадью и разнородными помещениями. Офисные центры, гостиницы, торговые комплексы, больницы — типичные области применения. Здесь важны индивидуальное управление в каждой зоне, возможность нагрева зимой (через чиллер с тепловым насосом или отдельный котел) и простота обслуживания. Системы чиллер-фанкойл устанавливаются внутри здания и обеспечивают комфорт круглый год.

Применение систем чиллер-фанкойл в разных объектах

Основные сценарии использования:

• Многоэтажные офисные здания. Каждый арендатор управляет климатом в своем блоке независимо. Центральный чиллер снижает затраты на эксплуатацию по сравнению с отдельными сплит-системами в каждом кабинете.
• Гостиницы. В номерах стоят тихие настенные или кассетные фанкойлы, гость сам выбирает температуру. Центральная система позволяет быстро реагировать на изменение загрузки, отключая неиспользуемые блоки.
• Торговые центры. Кассетные фанкойлы в торговых залах равномерно охлаждают большие площади. Канальные блоки обслуживают подсобные помещения и коридоры. Один или несколько мощных чиллеров стоят на кровле.
• Производственные и складские объекты. Чиллеры могут охлаждать не только воздух через фанкойлы, но и технологическое оборудование, серверные, холодильные камеры. Универсальность теплоносителя упрощает интеграцию разных потребителей холода.

Не стоит применять такую систему в малых объектах (квартира, коттедж, небольшой магазин). Там проще и дешевле поставить обычные сплит-системы или мультизональную VRF. Граница экономической целесообразности обычно лежит в районе 500-1000 м² и более.

Системы VRF и чиллер-фанкойл: что выбрать

VRF (Variable Refrigerant Flow) — альтернатива системе чиллер-фанкойл. В VRF фреон циркулирует напрямую между наружным блоком и внутренними блоками по медным трубам. Чиллер или VRF, что выгоднее? Для объектов до 1000 м² VRF часто проще в монтаже. Для крупных зданий система чиллер-фанкойл экономичнее в эксплуатации.

Преимущества и недостатки чиллеров перед VRF

Преимущества чиллеров перед VRF:

• Меньше ограничений по длине трубопроводов — вода течет на сотни метров без потери эффективности
• Проще обслуживание — фреон только в чиллере, утечки локализованы
• Возможность интеграции с системами отопления и горячего водоснабжения через гидромодуль
• Срок службы чиллера 15-20 лет, VRF-систем 10-15 лет

Недостатки чиллеров:

• Выше начальные затраты — нужны трубы большего диаметра, насосное оборудование, гидромодуль
• Риск протечек воды внутри помещений
• Инерционность — система медленнее реагирует на изменение нагрузки

Что такое VRF кондиционирование и чем оно отличается от системы чиллер-фанкойл? VRF использует фреон как теплоноситель, чиллер-фанкойл — воду. VRF компактнее, чиллер-фанкойл надежнее для больших объектов. Выбор зависит от площади, бюджета и требований к зонированию.

Современные тренды и энергоэффективность

За последние годы акцент сместился на экологичность и экономию энергии. Производители чиллеров переходят на низко-GWP хладагенты (с малым потенциалом глобального потепления): R513A, R1234ze, природные хладагенты вроде пропана. Это снижает влияние на климат при утечках и упрощает соблюдение международных норм.

Инновации в чиллерах и фанкойлах

1. Инверторные компрессоры и магнитные подшипники. Инвертор плавно регулирует производительность под текущую нагрузку, экономит до 20-30% энергии по сравнению со старыми on-off моделями. Магнитные подшипники устраняют механическое трение, снижают шум и повышают ресурс.
2. Фанкойлы оснащаются EC-вентиляторами с электронной коммутацией — тише и экономичнее обычных асинхронных. Встроенные датчики температуры и присутствия автоматически снижают обороты или переходят в дежурный режим, когда в помещении никого нет.
3. Интеграция с системами управления зданием (BMS) становится стандартом. Чиллеры и фанкойлы подключаются по Modbus, BACnet или KNX. Диспетчер видит температуру каждой зоны, нагрузку чиллера, расход электроэнергии в реальном времени.

Модульные и гибридные решения

Модульные чиллеры набирают популярность. Вместо одного большого ставят несколько меньших блоков. Растет здание — легко добавить еще один модуль. Если один выходит из строя, остальные продолжают работать — надежность системы растет.

Гибридные решения комбинируют чиллер с тепловым насосом или котлом. Летом система работает на охлаждение, зимой через те же фанкойлы подается горячая вода для обогрева и отопления помещения. Это универсальная климатическая установка круглый год. В зимний период чиллеры работают в режиме теплового насоса, обеспечивая нагрев теплоносителя.

• Алгоритмы оптимизации включают чиллеры по очереди, балансируют нагрузку, предсказывают пики потребления
• Погодозависимое управление корректирует температуру теплоносителя в зависимости от наружных условий
• Ночное охлаждение использует низкие температуры для накопления холода в буферных баках

Система кондиционирования для охлаждения или обогрева помещений - помещение

Система кондиционирования чиллер-фанкойл может работать не только на охлаждение, но и на обогрев. Двухтрубные фанкойлы подключаются к одному контуру, по которому летом циркулирует холодная вода, а зимой — горячая. Переключение режима происходит централизованно на уровне чиллера или котла. Такая схема обеспечивает охлаждение или обогрев всех помещений одновременно, что удобно для офисов и гостиниц с единым графиком работы.

Фанкойлы предназначены для создания комфортного микроклимата круглый год. В режиме охлаждения они снижают температуру воздуха летом, в режиме обогрева — повышают зимой. Четырехтрубные системы позволяют одновременно обеспечивать охлаждение или обогрев в разных зонах здания. Это актуально для больших объектов, где южные помещения требуют охлаждения, а северные — обогрева даже в межсезонье.

Как купить чиллер и фанкойлы в Казахстане

Где отличие чиллера от фанкойла цена? Чиллер стоит дороже — от 500 тыс. до нескольких миллионов тенге в зависимости от мощности. Фанкойл обходится в 50-300 тыс. тенге за единицу. Общая стоимость системы кондиционирования складывается из цены чиллера, внутренних блоков, трубопроводов, насосов и монтажа.

Где купить и как сэкономить на системе

Где отличие чиллера от фанкойла купить? Поставщики климатического оборудования в Казахстане предлагают полный комплекс: подбор оборудования, проектирование системы кондиционирования, монтаж и пусконаладку. Доставка осуществляется по всему Казахстану — Алматы, Астана, Шымкент, Караганда и другие города.

Как купить чиллер не выходя из бюджета? Рассмотрите модульные решения — начните с одного блока меньшей мощности, добавьте второй при расширении. Выбирайте воздушное охлаждение вместо водяного — экономия на градирне и водоподготовке. Уточните возможность лизинга или рассрочки у поставщика.

Проектирование систем кондиционирования воздуха включает теплотехнический расчет, подбор чиллеров и фанкойлов, гидравлическую балансировку. Профессиональный расчет гарантирует, что система будет работать эффективно и обслуживать все помещения равномерно. Обращайтесь к специалистам для получения коммерческого предложения и консультации по выбору оборудования.
