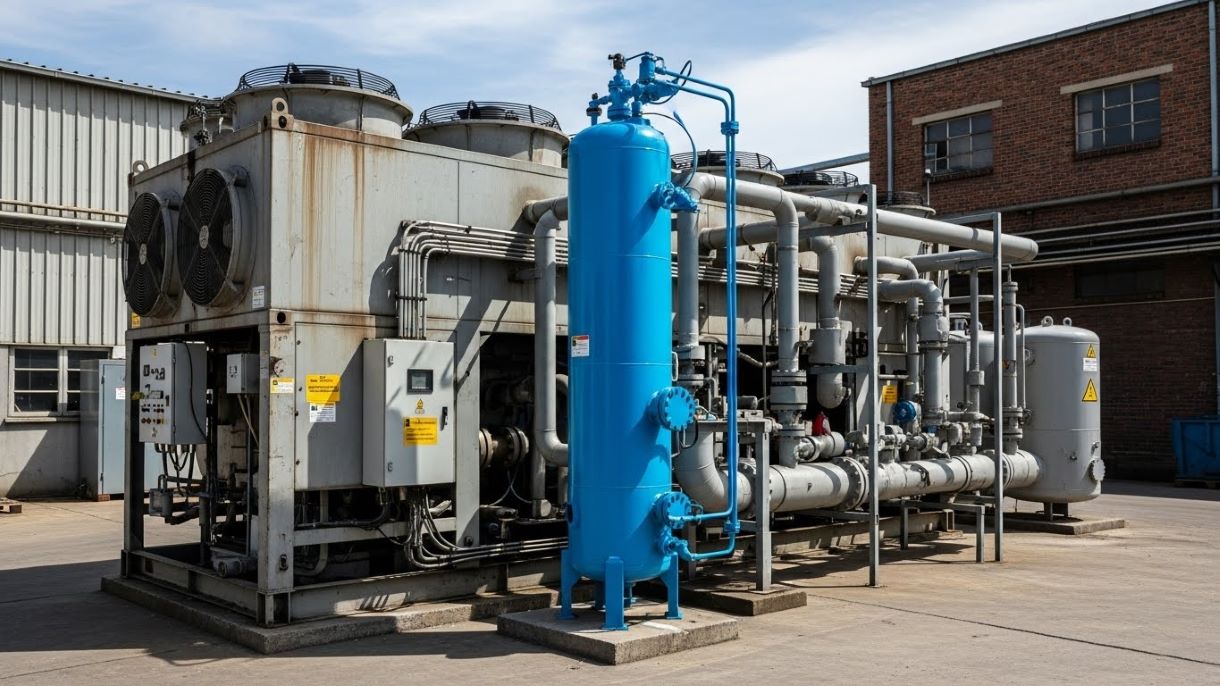

Эффективность и долговечность работы чиллера — центрального узла системы кондиционирования или технологического охлаждения — напрямую зависят от грамотного проектирования гидравлического контура. Одним из ключевых элементов, превращающих простую схему в сбалансированную и надежную систему, является гидроаккумулятор, или, как его часто называют, расширительный бак. Его интеграция в обвязку чиллера решает комплекс задач, выходящих далеко за рамки простой компенсации температурного расширения теплоносителя.
Таким образом, правильная обвязка чиллера гидроаккумулятором представляет собой не просто монтаж дополнительного бака, а стратегическое инженерное решение, направленное на стабилизацию давления, защиту оборудования от гидроударов, обеспечение бесперебойной циркуляции и значительное повышение энергоэффективности всей системы в целом.
Принципы обвязки чиллера с гидроаккумулятором
Принципы обвязки чиллера с гидроаккумулятором строятся на создании сбалансированной гидравлической системы. Основная задача — обеспечить стабильный расход теплоносителя через чиллер независимо от текущего потребления фанкойлов. Гидроаккумулятор в этой схеме работает как буферная емкость, сглаживающая перепады давления в контуре.
Правильная обвязка позволяет компенсировать температурное расширение водяной среды и защищает компрессор от частых включений/выключений.
Схема подключения гидромодуля к системе
Схема подключения гидромодуля к системе требует тщательного проектирования каждого элемента. Стандартная обвязка предполагает установку насосной группы параллельно основному контуру циркуляции.
При проектировании учитывают параметры теплообменника чиллера и общую производительность системы охлаждения.
Для сложных систем с переменным расходом рекомендуется использовать гидроаккумулятор с мембраной, разделяющей жидкую и газовую среду. Такое решение обеспечивает плавную циркуляцию теплоносителя и предотвращает кавитацию в насосном оборудовании.
Функции гидроаккумулятора в холодильном контуре
Функции гидроаккумулятора в холодильном контуре значительно шире простого накопления жидкости. Это многофункциональный элемент, от которого зависит стабильность работы всей системы кондиционирования.
Ключевые задачи включают:
- Компенсацию гидроударов при запуске насосного оборудования
- Поддержание минимального давления в обратной линии
- Создание резервного запаса теплоносителя
- Снижение количества циклов включения/выключения компрессора
Взаимодействие чиллера и накопительной емкости
Взаимодействие чиллера и накопительной емкости напоминает работу слаженного дуэта, где каждый партнер усиливает действия другого. Гидробак принимает излишки теплоносителя при пиковых нагрузках и возвращает их в систему при увеличении потребления.
Синхронизация работы обеспечивает:
- Стабильный тепловой режим в испарителе
- Равномерную нагрузку на компрессорное оборудование
- Экономию электроэнергии при частичной нагрузке
- Плавное изменение температуры в обслуживаемых помещениях
Компоненты системы обвязки
Компоненты системы обвязки работают как единый механизм, обеспечивая стабильную работу холодильной машины. Каждый элемент — от насосной станции до фильтров — выполняет свою задачу в общей цепи. Грамотная схема обвязки чиллера объединяет эти компоненты в эффективную систему охлаждения жидкости.
Трубопроводы и запорная арматура
Трубопроводы и запорная арматура образуют кровеносную систему любого чиллера для охлаждения. По ним циркулирует незамерзающий теплоноситель, перенося холод между агрегатами. Шаровые краны и вентили позволяют отключать отдельные участки для монтажа и обслуживания без остановки всей системы.
Правильный подбор диаметров труб влияет на срок службы оборудования, снижая нагрузку на вентиляторы и насосы. Герметичность соединений и качество материалов напрямую определяют надежность работы системы.
Расширительные баки и их назначение
Расширительные баки и их назначение необходимы в системах с водяным охлаждением. Они компенсируют изменение объема теплоносителя при нагреве и охлаждении.
Основные функции включают:
- Стабилизацию давления в контуре
- Защиту от гидроударов
- Предотвращение попадания воздуха в систему
- Компенсацию теплового расширения хладоносителя
Насосные группы и коллекторы
Насосные группы и коллекторы распределяют потоки охлаждающей жидкости между потребителями. Они обеспечивают необходимое давление и регулирование расхода в системе.
Конструктивные особенности:
- Распределительные гребенки с балансировочными клапанами
- Циркуляционные насосы с частотным регулированием
- Манометры и термометры для контроля параметров
- Автоматические воздухоотводчики и дренажные клапаны
Схемы подключения гидроаккумулятора
Схемы подключения гидроаккумулятора определяют эффективность работы всей холодильной системы. Выбор конкретного варианта зависит от мощности чиллера для охлаждения и количества потребителей. Правильное расположение гидромодуля обеспечивает стабильное давление в контуре и продлевает срок службы оборудования.
Параллельное подключение к чиллеру
Параллельное подключение к чиллеру часто применяется в сложных системах с большим количеством фанкойлов. В такой схеме гидроаккумулятор устанавливается в контуре после насосной станции, что позволяет равномерно распределять потоки теплоносителя.
Это решение особенно эффективно для промышленного оборудования, где требуется обслуживать несколько независимых зон.
При такой обвязке чиллера с гидромодулем каждый фанкойл получает стабильный расход охлаждающей жидкости независимо от работы соседних потребителей.
Последовательная схема обвязки
Последовательная схема обвязки предполагает размещение гидроаккумулятора непосредственно перед чиллером. Такое решение упрощает монтаж и снижает стоимость системы.
Особенности последовательного подключения:
- Упрощенная балансировка контура
- Компактное размещение оборудования
- Эффективная работа с постоянным расходом
- Минимальные потери давления в системе
Комбинированные системы подключения
Комбинированные системы подключения объединяют преимущества параллельной и последовательной схем. Они применяются в крупных объектах со сложной топологией трубопроводов.
Ключевые характеристики:
- Зонирование системы с отдельными гидроаккумуляторами
- Использование коллекторной разводки к фанкойлам
- Каскадное подключение нескольких чиллеров
- Автоматическое перераспределение потоков теплоносителя
Монтаж обвязки чиллера
Монтаж обвязки чиллера напоминает сборку сложного пазла, где каждый элемент должен точно встать на свое место. Этот процесс требует понимания принципов работы системы в целом и особенностей конкретного чиллера для охлаждения. Грамотно выполненная обвязка обеспечивает стабильную работу всех компонентов системы чиллер-фанкойл и предотвращает многие потенциальные проблемы.
Установка гидроаккумулятора и подключение
Установка гидроаккумулятора и подключение требуют особой тщательности, так как этот узел играет ключевую роль в стабилизации давления. Для чиллеров с воздушным охлаждением стоит правильно рассчитать объем бака, учитывая общее количество теплоносителя в системе. Монтажники следят за тем, чтобы соединения были абсолютно герметичными, используя качественные уплотнительные материалы.
Особое внимание уделяют размещению предохранительного клапана — он должен быть легко доступен для обслуживания. Правильно установленный гидроаккумулятор значительно снижает риск поломки насосного оборудования из-за перепадов давления.
Монтаж трубопроводов и изоляция
Монтаж трубопроводов и изоляция определяют энергоэффективность всей системы охлаждения. Качественно смонтированные трассы минимизируют потери холода и предотвращают образование конденсата.
Основные этапы включают:
- Прокладку магистралей с соблюдением уклонов
- Установку компенсаторов температурных расширений
- Нанесение теплоизоляции на все наружные поверхности
- Крепление труб с учетом вибрационных нагрузок
Балансировка потоков в системе
Балансировка потоков в системе завершает монтажные работы, обеспечивая равномерное распределение холода. С помощью регулировочных клапанов настраивают оптимальный расход через каждый фанкойл.
Процедура балансировки включает:
- Измерение расхода на всех участках системы
- Регулировку пропускной способности ответвлений
- Проверку температуры на выходе каждого теплообменника
- Настройку работы насосной станции для оптимального давления
Эксплуатационные особенности системы
Эксплуатационные особенности системы с чиллером и гидроаккумулятором требуют понимания их совместной работы. Такая система способна гибко подстраиваться под изменение нагрузки, что необходимо при работе с множеством фанкойлов. Правильная эксплуатация позволяет значительно сократить энергопотребление и износ оборудования.
Режимы работы чиллера с гидроаккумулятором
Режимы работы чиллера с гидроаккумулятором могут динамически меняться в зависимости от потребности в холоде. При снижении нагрузки аккумулятор накапливает избыточную охлаждающую способность, позволяя чиллеру отключаться или работать на пониженной мощности.
Это особенно эффективно в ночные часы или в межсезонье, когда не все фанкойлы задействованы.
Система с встроенной логикой управления автоматически выбирает оптимальный режим, продлевая ресурс компрессора. Такой подход обеспечивает значительную экономию электроэнергии без ущерба для комфорта.
Контроль давления и температуры
Контроль давления и температуры является ключевым аспектом безопасной работы системы. Регулярный мониторинг этих параметров помогает вовремя обнаружить отклонения от нормы.
Основные контролируемые параметры:
- Давление хладагента в контуре чиллера
- Температура жидкости на выходе из испарителя
- Перепад давления на конденсаторе
- Температура теплоносителя в аккумуляторе
Предотвращение перегрева оборудования
Предотвращение перегрева оборудования достигается за счет нескольких инженерных решений. Гидроаккумулятор здесь играет роль буфера, сглаживающего пиковые тепловые нагрузки.
Меры защиты включают:
- Автоматическое отключение компрессора при критическом давлении
- Регулировку производительности вентиляторов конденсатора
- Аварийный сброс избыточного тепла через дополнительные контуры
- Мониторинг уровня хладагента для исключения «сухого» хода
Обслуживание системы обвязки
Обслуживание системы обвязки требует регулярного внимания, как забота об автомобиле. Эта система, соединяющая чиллер для охлаждения с потребителями, нуждается в периодической проверке всех соединений и компонентов. Грамотное обслуживание помогает поддерживать стабильную температуру в помещении и предотвращает внезапные сбои в работе.
Регулярная проверка герметичности
Регулярная проверка герметичности должна проводиться не реже двух раз в год, особенно перед началом сезона активной работы. Специалист тщательно осматривает все резьбовые соединения, фланцы и сварные швы на предмет следов подтекания.
Особое внимание уделяют местам подключения выносным конденсатором и узлам присоединения к системе вентиляции.
Для установок, работающих на охлаждении воды, даже небольшая протечка может привести к коррозии и серьезным повреждениям. Своевременное обнаружение и устранение мелких дефектов предотвращает крупные аварии.
Обслуживание гидроаккумулятора
Обслуживание гидроаккумулятора включает контроль давления в воздушной камере и проверку целостности мембраны. Этот узел играет важную роль в стабильности работы системы чиллера.
Основные процедуры включают:
- Проверку начального давления азота
- Контроль целостности мембраны
- Очистку дренажного клапана
- Внешний осмотр на наличие коррозии
Диагностика работы насосных групп
| Объект диагностики | Методика контроля | Критерии оценки |
|---|---|---|
| Механическая часть агрегата | Визуальный осмотр на наличие подтеканий, прослушивание работы подшипников, проверка уровня вибрации с помощью виброметра. | Отсутствие видимых повреждений корпуса, уровень шума не превышает 85 дБ, вибрация в пределах паспортных значений. |
| Электродвигатель насоса | Замер потребляемого тока клещами, контроль температуры корпуса термографом, проверка сопротивления изоляции мегомметром. | Ток нагрузки соответствует номиналу, температура корпуса не выше 70°C, сопротивление изоляции не менее 1 МОм. |
| Гидравлические параметры | Измерение давления на входе и выходе манометрами, определение расхода ультразвуковым расходомером, сравнение с паспортной характеристикой. | Создаваемый напор соответствует рабочей точке, фактический расход совпадает с проектным значением (±5%). |
| Автоматика и управление | Проверка срабатывания частотного преобразователя, тестирование датчиков давления, анализ корректности работы системы плавного пуска. | Бесперебойное переключение скоростей, точное реагирование на изменение настроек, отсутствие ложных срабатываний защиты. |
| Тепловой режим и герметичность | Термографическое сканирование узлов соединений, проверка сальниковых уплотнений на предмет протечек, контроль температуры перекачиваемой среды. | Отсутствие перегрева муфт и уплотнений, нет видимых подтеканий, температура жидкости соответствует технологическому регламенту. |
