Внутренние блоки VRF-систем представляют собой финальные, но критически необходимые элементы сложного климатического комплекса, отвечающие за точную и индивидуальную раздачу подготовленного холодильного агента в обслуживаемых зонах. Их конструкция является прямым ответом на ключевые вызовы современного кондиционирования воздуха, где бесшумность, вариативность исполнения и интеграционная гибкость выходят на первый план.
Инженерное исполнение каждого внутреннего модуля — это всегда компромисс между аэродинамикой, теплообменом и эргономикой, определяющий конечную энергоэффективность всей системы в целом. В отличие от стандартных сплит-систем, эти устройства спроектированы для работы в едином контуре с централизованным управлением по протоколам, таким как BACnet или LonWorks, что позволяет создавать гибкую и масштабируемую среду для обеспечения комфортного температурного режима.
Особенности устройства внутренних блоков VRF
Конструктивно каждый внутренний блок в VRF-система является автономным теплообменным аппаратом, оснащенным собственным дросселирующим устройством и тангенциальным вентилятором для создания равномерного потока воздуха. Ключевой особенностью является интеллектуальный контроллер, управляющий сечением электронного расширительного клапана для точной дозировки потока хладагента. Это позволяет независимо регулировать мощность теплообмена в каждом помещении, обеспечивая комфортные условия независимо от нагрузки на другие блоки в сети.
Основные компоненты и их расположение
Конструктивно такое VRF-система представляет собой совокупность модулей, объединенных общими фреоновыми магистралями. Ключевое преимущества VRF заключается в гибком расположении компонентов: мощный блок VRF-системы наружного исполнения размещают на техническом этаже, фасаде или крыше, в то время как внутренние модули распределяются по обслуживаемым помещениям.
Основные компоненты и их расположение в системах VRF:

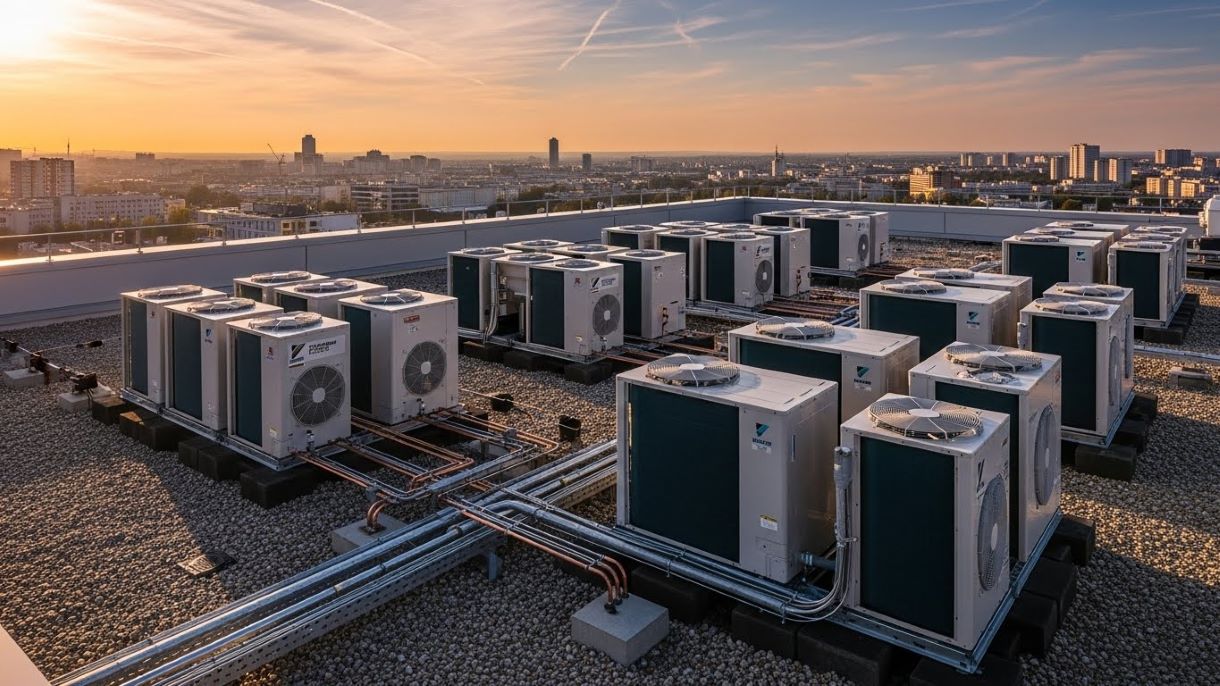

- Внешний блок (наружный блок): Содержит компрессор, конденсатор и управляющую автоматику; размещается вне обслуживаемых помещений для обеспечения эффективного теплообмена.
- Внутренние блоки (каждый блок): Размещаются внутри помещений; к ним относятся канальные, настенные и другие типы исполнения, обеспечивающие непосредственное охлаждение или обогрев воздуха.
- Система управления и пульт дистанционного управления: Позволяет индивидуально настраивать параметры микроклимата для каждой зоны, часто интегрируясь в комплексные решения зданий.
Варианты исполнения корпусов и панелей
Производители климатического оборудования предлагают широкий спектр дизайнерских решений для интерьерных модулей, что позволяет органично вписать технику в любой стиль — от классического до хай-тек. Материалы корпусов варьируются от ударопрочного пластика нейтральных тонов до премиальных составов с металлизированным покрытием или отделкой под натуральное дерево.
Ключевое разнообразие заключается в типах самих панелей: они могут быть гладкими глянцевыми, матовыми с текстурной поверхностью или даже перфорированными, скрывающими вентиляционные решетки. Некоторые модели предусматривают возможность смены декоративных фасадов, что дает дизайнерам полную свободу в создании гармоничной пространственной среды.
Для объектов с особыми требованиями к гигиене или вандалоустойчивости разрабатываются исполнения с антибактериальным покрытием и усиленной конструкцией. Вне зависимости от выбора, все элементы отделки проходят строгий контроль на устойчивость к ультрафиолету и многократной очистке, обеспечивая долговечный безупречный вид.
Система фильтрации и очистки воздуха
Современные внутренние блоки оснащаются многоступенчатой системой фильтрации, обеспечивающей высокое качество воздушной среды. Базовую защиту от пыли и взвесей обеспечивают фильтры грубой очистки, в то время как за тонкую очистку отвечают НЕРА-элементы. Ключевым преимуществом является применение дополнительных технологий: плазменные ионизаторы, ультрафиолетовые лампы и фотокаталитические фильтры.
Эти решения позволяют эффективно нейтрализовать аллергены, бактерии и летучие органические соединения.
Управление всеми компонентами осуществляется автоматически, обеспечивая оптимальный баланс между эффективностью очистки и энергопотреблением. Такая комплексная работа позволяет поддерживать в помещении здоровый и безопасный микроклимат.
Принципы работы мультизональных систем
Основой функционирования мультизональных систем является способность внешнего блока с инверторным компрессором плавно изменять свою производительность и количество циркулирующего хладагента. Принцип работы VRF системы базируется на изменении расхода хладагента через каждый теплообменник в зависимости от фактической тепловой нагрузки. Переменный поток хладагента, направляемый по общему трубопроводу, является сутью технологии Variable Refrigerant Flow, что позволяет одновременно обеспечивать в разных зонах как охлаждение, так и обогрев.
Организация холодильного контура
Конструкция замкнутого циркуляционного контура является основой функционирования климатической техники. Его основу составляют два теплообменника, выполняющие противоположные задачи по передаче тепловой энергии.
Критически значимым элементом всей схемы выступает терморегулирующий вентиль, который дозирует подачу рабочего тела в испаритель. Это устройство обеспечивает полное кипение жидкости с максимальным поглощением тепла из окружающей среды. Создаваемый перепад давления позволяет веществу переходить в газообразное состояние.
Соединительные трассы выполняются из медных труб с обязательной тепловой изоляцией для предотвращения нежелательного теплообмена. Сбалансированная работа всех компонентов контура гарантирует стабильное поддержание заданных температурных параметров и долговечность оборудования.
Регулирование производительности и мощности
Современные климатические комплексы оснащаются системами точного контроля мощности. Это позволяет гибко адаптировать работу оборудования к текущим тепловым нагрузкам помещения. Основным инструментом является инверторное управление двигателем привода ротора турбины.
Принцип плавного изменения частоты тока электропитания позволяет бесступенчато регулировать производительность агрегата в диапазоне от 10 до 100%. Такая технология исключает постоянные циклы включения/выключения, характерные для устаревших моделей с фиксированной мощностью. Электронный блок постоянно анализирует данные с датчиков температуры и автоматически корректирует интенсивность работы.
Дополнительная точность достигается через регулировку сечения проходного канала в термостатическом вентиле. Это обеспечивает оптимальное заполнение теплообменника рабочим телом при любом уровне производительности. Подобное комплексное управление значительно снижает потребление электроэнергии, поддерживая стабильный температурный комфорт.
Взаимодействие наружных и внутренних блоков
В основе работы мультизональной системы кондиционирования лежит синхронизированное взаимодействие наружных и внутренних модулей, управляемое единым контроллером. Блок VRF системы внешнего размещения, анализируя суммарный запрос от всех внутренних модулей, динамически регулирует производительность компрессора и объем циркулирующего хладагента, демонстрируя ключевые преимущества VRF технологий. Такое VRF решение, известное также как variable refrigerant volume, обеспечивает точное распределение хладагента по контуру, позволяя каждому помещению независимо поддерживать выбранный режим работы на обогрев или охлаждение.
Ключевые аспекты взаимодействия в системах VRF:
- Обмен данными: Все внутренние и наружные блоки соединены не только фреоновым, но и отдельным кабелем связи, по которому передаются данные о текущей тепловой нагрузке и заданных пользователем параметрах.
- Регулировка потока: На основе полученных данных главный контроллер внешнего блока рассчитывает необходимую общую производительность, в то время как электронные расширительные клапаны в каждом внутреннем блоке дозируют поток хладагента для своего теплообменника.
- Обеспечение гибкости: Благодаря такому принципу, мультизональные системы кондиционирования могут одновременно работать в разных режимах, создавая комфортные условия в отдельных зонах большого объекта.
Типы внутренних блоков для мультизональных систем
Ассортимент внутренних модулей для мультизональной системы чрезвычайно широк и включает в себя канальные блоки, скрыто устанавливаемые за подвесным потолком, популярные настенные блоки, а также напольно-потолочные и кассетные модели. Выбор конкретного типа определяется задачами по созданию комфортного микроклимата и архитектурными особенностями помещения. Такое разнообразие позволяет интегрировать климатическое оборудование в любой интерьер, будь то офис, квартира или торговый зал.
Канальные исполнения и их монтаж
Данный тип климатических блоков предназначен для скрытой установки за подвесными потолками или в специальных технических нишах. Их конструкция предусматривает подключение к воздуховодной сети, что позволяет обслуживать несколько смежных помещений через систему вентиляционных решеток.
Ключевой особенностью монтажа является создание разветвленной сети воздушных каналов с обязательной термо- и шумоизоляцией.
Монтажные работы требуют тщательной координации с общестроительными этапами и отделочными работами. Правильно смонтированная канальная установка органично интегрируется в архитектурное пространство, обеспечивая эффективный климатический контроль без нарушения эстетики интерьера.
Напольные и потолочные модели
Напольные и потолочные блоки решают задачи климатического контроля в помещениях со сложной планировкой. Ключевое отличие между ними заключается в схеме воздухораспределения: напольные создают вертикальный поток вдоль оконных проемов, а потолочные обеспечивают горизонтальное рассеивание.
Монтаж напольных моделей оптимален при панорамном остеклении, где традиционная установка невозможна. Потолочное исполнение сохраняет пространство и подходит для помещений с высокими потолками. Оба типа отличаются универсальностью подключения и эстетичной интеграцией в интерьер.
Кассетные блоки для коммерческих помещений
Данное оборудование специально разработано для интеграции в подвесные потолки коммерческих объектов. Оно отличается компактными размерами и распределяет воздушные массы через нижнюю панель с четырех направлений.
Главным преимуществом такой конструкции является способность равномерно обслуживать значительные площади без создания локальных зон перегрева или переохлаждения. Монтаж предусматривает свободный доступ к дренажной системе и электрическим соединениям для сервисного обслуживания.
Эстетичная лицевая панель гармонично вписывается в современные интерьеры торговых залов и офисов. Широкий модельный ряд позволяет подобрать технику для помещений различной площади и конфигурации.
Технические характеристики внутренних блоков
Основные технические параметры блоков мультизональной системы включают в себя производительность по холоду и теплу, уровень звукового давления, воздушный поток и статическое давление для канальных блоков. Энергоэффективность каждого модуля напрямую влияет на общий показатель VRF систем, поскольку именно здесь происходит конечный теплообмен. Главной характеристикой является возможность оснащения модуля дренажным насосом для принудительного удаления конденсата при сложной трассе дренажной магистрали.
Параметры производительности и шума
Основными эксплуатационными характеристиками климатического оборудования являются холодопроизводительность и уровень звукового давления. Эти параметры находятся в прямой зависимости, поскольку интенсивный теплообмен требует мощного воздушного потока.
Современные инверторные технологии позволяют достичь оптимального баланса между мощностными показателями и акустическим комфортом. Производители используют специальные алгоритмы управления вентилятором, шумоизолирующие материалы и аэродинамически оптимизированные лопатки.
Для коммерческих помещений допустимы показатели 35-45 дБ, тогда как в жилых зонах рекомендуются модели с уровнем до 25 дБ. При выборе оборудования необходимо учитывать как номинальную производительность, так и её изменение в различных скоростных режимах.
Энергоэффективность различных моделей VRF и VRV
| Модельный ряд | Ключевые технологические особенности | Показатели эффективности (условные) |
|---|---|---|
| Стандартный кондиционер | Базовая схема с фиксированной производительностью. | Низкий годовой коэффициент, высокий расход электроэнергии при частичных нагрузках. |
| Решения на базе VRV систем | Инверторное регулирование мощности, адаптивная логика управления тепловыми процессами. | Высокие сезонные показатели за счет точного соответствия текущим условиям в здании. |
| Оборудование для мультизонального кондиционирования | Использование параллельных схем теплообмена и интеллектуальных контроллеров для координации модулей. | Оптимальное энергопотребление в комплексах с разнородными тепловыми нагрузками. |
| Передовые VRV и VRF системы | Применение гибридных схем с рекуперацией тепла и интеграцией с возобновляемыми источниками. | Максимальное снижение эксплуатационных затрат в премиальном сегменте климатической техники. |
Выбор подходящего решения из представленных мультизональных систем кондиционирования требует анализа архитектурных особенностей объекта. Перед тем как купить внутренние блоки, необходимо оценить совокупную стоимость владения, где ключевую роль играет их производительность. Аббревиатура VRF подразумевает сложные инженерные решения, чья реальная польза раскрывается в крупных коммерческих системах кондиционирования.
Возможности регулирования воздушного потока
Внутренние блоки мультизональной системы обладают широким спектром настроек воздушной среды, что является одним из ключевых преимуществ кондиционирования VRF. Современные системы, такие как VRV системы от Daikin, обеспечивают точное управление скоростью тангенциального вентилятора и положением жалюзи для создания равномерного и комфортного микроклимата без сквозняков.
Основные аспекты регулирования потока воздуха:
- Скорость вентилятора: Пользователь может гибко настраивать интенсивность обдува, выбирая тихий ночной режим работы или мощный поток для быстрого достижения заданной температуры.
- Направление воздушной струи: Автоматические жалюзи позволяют перенаправлять поток, равномерно распределяя его по помещению и исключая прямое попадание холодного воздуха на людей.
- Интеллектуальное управление: Многие модели способны автоматически менять настройки, основываясь на данных датчиков, оптимизируя распределение воздуха для максимальной энергоэффективности.
Монтаж и подключение внутренних блоков
Процесс установки внутренние блоки VRV и VRF требует высокой квалификации, так как включает в себя прокладку протяженных трасс фреономагистралей, которые соединяют их с наружным блоком. Корректный монтаж и вакуумирование трубопроводов являются залогом долговечной и бесперебойной работы всего комплекса. После механического подключения производится электрическая коммутация и интеграция устройства в общую систему управления, которая может использовать протоколы BACnet или LonWorks для централизованного контроля.
Требования к месту установки
Выбор места для монтажа компонентов мультизональной системы напрямую влияет на её производительность, долговечность и шумовые характеристики. При планировании установки системы кондиционирования VRF необходимо учитывать как конструктивные особенности здания, так и требования производителей к свободному пространству вокруг блоков для обеспечения нормального воздухообмена и сервисного доступа.
Ключевые требования к размещению оборудования:
- Для наружного блока: Обязательно наличие свободной циркуляции воздуха, защита от заносования снегом и прямого воздействия сильного ветра, а также размещение на усиленных конструкциях, исключающих вибрационную передачу на здание.
- Для внутренних блоков: Размещение на стенах или в нишах должно обеспечивать нормальное распределение потока воздуха и удобный доступ для обслуживания и очистки фильтров.
