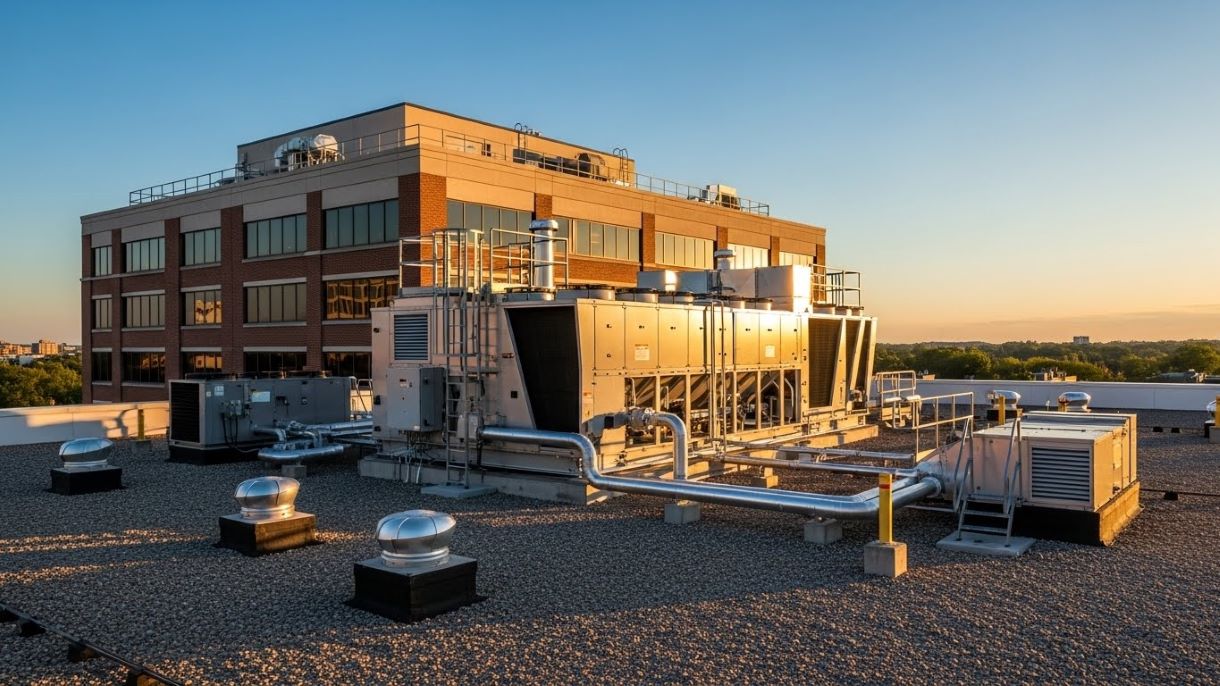

Представьте себе жаркий летний день на большом производстве. Окна здесь не открыть, а от работающих станков идёт стойкое тепло. Но в цехе удивительно комфортно, а технологическое оборудование работает чётко, без перегрева. Всё благодаря невидимому труженику, сердцу системы — чиллеру. Эта холодильная машина — не просто большой кондиционер, а сложный инженерный организм, чья задача — охлаждать воду или другие жидкости для систем кондиционирования и промышленных нужд. Как же этому агрегату удаётся забирать тепло и расставаться с ним? Всё крутится вокруг вечного путешествия фреона и хитроумной игры с его давлением и температурой. Ключевые этапы этого путешествия — сжатие и последующее испарение хладагента.
Если упростить, то принцип работы чиллера напоминает нам знакомую с детства физику: когда жидкость испаряется, она активно забирает тепло вокруг себя. Но чтобы этот цикл был непрерывным и эффективным, нужна слаженная работа всех «органов»: компрессора, конденсатора, расширительного клапана и испарителя. Процесс начинается с того, что газообразный фреон, обладающий низким давлением и температурой, поступает в компрессор — настоящий «мотор» всего цикла. Именно винтовой компрессор или его собратья мощно сжимают пары, резко повышая их давление и температуру. Затем этот сжатый и раскалённый газ поступает в конденсатор, где, обдуваемый вентилятором, он остывает и конденсируется, переходя в жидкое состояние, отдавая своё тепло наружу.
Но это лишь половина истории. Далее жидкий фреон проходит через крошечное отверстие расширительного вентиля, где его давление падает, и он готов к главному действию — испарению в испарителе. Здесь-то он и забирает тепло от охлаждающей жидкости (воды или антифриза), которая затем циркулирует по зданию, принося долгожданную прохладу. Охлаждённая жидкость уходит выполнять свою задачу, а пары хладагента, вновь ставшие газообразными, возвращаются обратно в компрессор, чтобы начать путь заново.
Понимание этой тепловой «алхимии» — ключ не только к грамотной эксплуатации, но и к продлению срока службы всего холодильного оборудования. Когда вы знаете, что происходит внутри, проще предотвратить поломку, выбрать подходящий агрегат для своих целей и поддерживать его стабильный режим работы, обеспечивая максимальную эффективность чиллера на долгие годы. Давайте же подробно разберём каждую стадию этого увлекательного процесса.
Основные этапы цикла охлаждения в чиллере
Весь процесс можно представить как кругосветное путешествие хладагента по замкнутому контуру. Оно начинается со сжатия холодного газа в компрессоре, после чего он превращается в горячую жидкость в конденсаторе, отдавая тепло улице. Затем, резко потеряв давление, хладагент устремляется в испаритель, где бурно испаряется, забирая тепло у воды, которая затем охлаждает наши помещения. Залог успеха — беспрерывная циркуляция хладагента по всем узлам агрегата, будь то компактный моноблок или мощный промышленный чиллер с выносным конденсатором.
Парокомпрессионный цикл и его фазы
| Фаза цикла | Что происходит с хладагентом? | Ключевое изменение состояния | "Пункт назначения" в контуре |
|---|---|---|---|
| Сжатие | Холодный газ интенсивно уплотняется, его молекулы сближаются. | Резкий рост давления и температуры, агрегатное состояние остаётся газообразным. | Выход из компрессора, путь в конденсатор. |
| Конденсация | Горячий пар отдаёт тепло внешней среде (воздуху или воде), остывая. | Фазовый переход из газообразной формы в жидкую при сохранении высокого давления. | Внутри конденсатора, подготовка к дросселированию. |
| Дросселирование | Жидкость проталкивается через узкий проход, её давление искусственно сбрасывается. | Падение давления и температуры без изменения агрегатного состояния (остаётся жидкостью). | Проход через расширительный клапан (ТРВ), вход в испаритель. |
| Испарение | Подготовленная жидкость вскипает, активно поглощая тепловую энергию из окружения. | Фазовый переход из жидкой формы в газообразную с низким давлением и температурой. | Внутри испарителя, завершение цикла для повторения. |
Роль компрессора, конденсатора, испарителя и теплообменника
Внутри парокомпрессионного чиллера царит чёткое разделение обязанностей, напоминающее работу слаженной команды. Компрессор играет роль мощного мотора, который не просто перекачивает, а сжимает хладагент, запуская весь процесс. Конденсатор выступает в роли рассеивателя, превращая горячий газ обратно в жидкость, отдавая тепло в атмосферу. Испаритель — это скрытый генератор холода, где хладагент закипает и отнимает тепло у циркулирующей воды.
Дополнительные теплообменники в конструкции чиллера часто служат для более тонкой подстройки температурных режимов. Слаженность этого квартета определяет, будет ли устройство чиллера работать как швейцарские часы или постоянно сбоить. Понимание функции каждого узла помогает осмысленно подходить к эксплуатации работы чиллеров, будь то небольшой агрегат или мощный промышленный чиллер.
Движение хладагента через систему
Хладагент совершает непрерывное путешествие по замкнутому контуру, подчиняясь законам физики и инженерной мысли. Его путь — это цикл из четырёх ключевых превращений, которые повторяются вновь и вновь.
- Начало маршрута — всасывание пара компрессором в чиллере.
- Далее — нагнетание сжатого газа в зону конденсации.
- После дросселирования жидкость поступает в испаритель.
- Завершает круг возвращение холодного пара обратно на вход компрессора.
Процесс компрессии хладагента в компрессоре
Здесь холодные пары хладагента, только что вернувшиеся из испарителя, встречаются с сердцем машины. Компрессор, часто винтовой в мощных моделях, со всей силой сжимает этот газ, уплотняя его молекулы. В результате этого усердного труда давление и температура пара стремительно взлетают, готовя его к следующему этапу. По сути, компрессор является «нагнетателем», преобразующим энергию в высокое давление и температуру рабочего тела, без чего дальнейшее движение по холодильному циклу просто остановится.
Функции компрессора и повышение давления
| Функция компрессора | Как это реализуется? | Результат для цикла |
|---|---|---|
| Инициатор движения | Создаёт разряжение на входе, "затягивая" пар из испарителя, и нагнетание на выходе, проталкивая газ дальше. | Обеспечивает непрерывную циркуляцию рабочего тела по всему замкнутому контуру. |
| Создатель потенциала | Совершая механическую работу, резко повышает давление пара, а вместе с ним — и его температуру конденсации. | Даёт хладагенту возможность отдать тепло в окружающую среду, так как горячий газ остывает эффективнее. |
| Фактор эффективности | От степени сжатия и типа конструкции (например, винтовой) напрямую зависит, сколько тепла система сможет перенести за один оборот цикла. | Определяет холодопроизводительность всего агрегата и экономичность его работы. |
| Защитник испарителя | Поддерживая стабильно низкое давление на своей всасывающей стороне, гарантирует условия для полноценного кипения хладагента. | Позволяет испарителю максимально использовать свою поверхность для поглощения тепла. |
Превращение газообразного хладагента в жидкий под давлением
Этот процесс — не магия, а прямой результат грамотного инженерного расчёта. Высокое давление, создаваемое компрессором, коренным образом меняет свойства газа, подготавливая его к фазовому переходу.
- Под давлением температура конденсации пара значительно повышается.
- Это позволяет эффективно отвести тепло в конденсаторе при контакте с более холодной средой.
- Без этого управляемого сжатия преобразование газа в жидкость в рабочих условиях было бы невозможным.
Влияние давления на эффективность работы чиллера
Давление в контурах — главный дирижёр, от палочки которого зависят и мелодия, и громкость всего «холодильного оркестра». Слишком высокое давление конденсации заставляет компрессор преодолевать излишнее сопротивление, тратя лишнюю энергию впустую. И наоборот, недостаточное давление в испарителе снижает аппетит хладагента, его готовность кипеть и поглощать тепло от воды.
Баланс этих двух величин — краеугольный камень для расчёта холодопроизводительности и энергопотребления. Любой дисбаланс немедленно отражается на счетах за электричество и сроке службы узлов. Поэтому инженеры, проектируя это устройство, уделяют столько внимания системам точного контроля и регулировки. Для оператора же отслеживание манометров — первичный способ диагностики состояния всего агрегата.
Конденсация и охлаждение хладагента
Раскалённый и сжатый пар теперь попадает в конденсатор, который работает как радиатор для охлаждения. Под действием вентиляторов с воздушным охлаждением или потока воды, горячий газ начинает остывать, отдавая накопленное тепло в окружающую среду. Постепенно он теряет энергию и переходит в жидкое состояние, однако всё ещё оставаясь под высоким давлением. Этот этап — критическая точка теплообмена, где хладагент расстаётся с тепловым грузом, чтобы вновь стать готовым к поглощению холода.
Роль конденсатора в преобразовании газа в жидкость
Конденсатор играет роль термостабилизатора, принимая раскалённый газ от компрессора и возвращая его в жидкую фазу. Внутри этого узла происходит ключевой отвод тепла в атмосферу или воду, что и делает возможным переход хладагента из одного состояния в другое.
- В нём горячий пар целенаправленно остывает, отдавая энергию окружающей среде.
- Конструкция узла обеспечивает максимальную площадь для эффективного теплообмена.
- От его работы зависит конечное давление конденсации и стабильность всей последующей цепочки.
Воздушное и водяное охлаждение конденсатора
Выбор типа охлаждения — это фундаментальное решение, определяющее облик и место установки агрегата. Чиллер с водяным охлаждением конденсатора часто эффективнее в помещении, но требует организации отдельного водяного контура.
- Воздушное охлаждение реализуется с помощью вентиляторов, обдувающих рёбра теплообменника уличным воздухом.
- Водяное охлаждение использует циркулирующую воду, которая забирает тепло через стенки теплообменника.
- Решение купить чиллер того или иного типа зависит от доступности воды, шумовых ограничений и бюджета.
Температурные параметры и теплоотвод при конденсации
Температура, при которой пар начинает конденсироваться, не является фиксированной — она динамично зависит от условий теплоотвода. Если воздух или вода, омывающие конденсатор, слишком тёплые, хладагенту нужно остыть до более высокой точки, чтобы начать переход в жидкость. Этот процесс требует больше времени и энергии, снижая общую эффективность. Чем больше разница между температурой конденсирующегося хладагента и температурой охлаждающей среды, тем интенсивнее идёт теплообмен.
Поэтому в жару чиллеры с воздушным охлаждением работают с повышенной нагрузкой — вентиляторы пытаются создать достаточный для теплоотвода поток. Конструкторы постоянно работают над улучшением обдува и увеличением площади поверхности, чтобы смягчить влияние неблагоприятных внешних условий на работу оборудования.
Процесс испарения в испарителе чиллера
Жидкий хладагент, проходя через узкое отверстие расширительного вентиля, резко теряет давление и попадает в испаритель — зону его главного превращения. Здесь, в лабиринте трубок, он жадно вбирает тепло от циркулирующей вокруг него воды или рассола, заставляя их температуру падать. В результате этого энергичного теплообмена хладагент снова переходит в газообразную форму, но уже холодный и с низким давлением. Именно в испарителе происходит магия охлаждения жидкости, которая затем направляется насосом к потребителям холода.
Превращение жидкого хладагента в газообразное состояние
Этот момент в испарителе можно назвать фазовым взрывом. Он и рождает желанный холод. Резкое падение давления провоцирует мгновенное вскипание, при котором хладагент жадно поглощает тепло, превращаясь в холодный пар.
- Процесс идёт в трубках или каналах, омываемых жидкостью, которую нужно охладить.
- Полнота испарения напрямую определяет температуру получаемого теплоносителя.
- Этот скрытый теплообмен — основная потребительская ценность всей работы чиллеров.
Поглощение тепла от охлаждаемой жидкости
Это и есть целевое действие, ради которого затеян весь сложный цикл. В испарителе две среды разделены лишь тонкой металлической стенкой, но не имеют прямого контакта.
- Кипящий при низкой температуре хладагент отнимает тепловую энергию у стенок трубок, по которым течёт вода.
- Вода, отдав своё тепло, охлаждается и направляется дальше — к потребителям холода.
Перегрев пара и его значение для эффективности
Перегрев — это страховочный буфер, гарантирующий, что в компрессор попадёт только сухой пар. Он показывает, насколько пар на выходе из испарителя горячее температуры своего насыщения.
- Недостаточный перегрев грозит попаданием капель жидкости в цилиндры компрессора, что ведёт к разрушительному гидроудару.
- Избыточный перегрев указывает на неполное использование площади теплообмена испарителя, что снижает мощность и заставляет компрессор работать вхолостую.
Взаимосвязь компрессии и испарения для холодопроизводительности
Эти два процесса — как вдох и выдох в работе лёгких, они неразрывны и определяют мощность системы. Сила сжатия в компрессоре напрямую задаёт интенсивность последующего испарения: чем выше давление на выходе, тем активнее хладагент будет закипать и забирать тепло в испарителе. Сбалансированность этого тандема — ключ к стабильной температуре охлаждённой воды и общей эффективности охлаждения. Нарушение баланса давления в испарителе и на выходе компрессора ведёт к сбою во всём контуре и падению холодопроизводительности.
Оптимальные параметры давления и температуры
Для каждого чиллера существует своя «зона комфорта» — диапазон рабочих давлений и температур, при котором он выдаёт максимум холода с минимальными затратами. Эти цифры закладываются конструкторами при разработке модели и подборе хладагента. Отклонение от этих оптимальных точек, будь то из-за загрязнённых теплообменников или неисправного вентилятора, ведёт к прямым финансовым потерям из-за перерасхода энергии.
Регулярный мониторинг этих параметров — это как ведение дневника самочувствия для устройства чиллера. Он позволяет не ждать серьёзной поломки, а заранее заметить тревожные тенденции. Грамотная настройка и поддержание этих значений — основа экономичной и долговечной работы чиллеров любого масштаба.
Влияние разницы давлений на мощность охлаждения
Разница между давлением нагнетания и всасывания — это основной «дыхательный» показатель системы. Она создаёт движущую силу для циркуляции хладагента и напрямую нагружает компрессор.
- Чрезмерная разница давлений резко увеличивает энергопотребление, не всегда пропорционально увеличивая полезную холодопроизводительность.
- Расчётная, оптимальная разница обеспечивает максимальный коэффициент полезного действия работы оборудования и продлевает ресурс его узлов.
Энергоэффективность при различных режимах работы
Современные чиллеры — не односкоростные машины, а интеллектуальные системы, умеющие гибко подстраиваться под потребность. Это позволяет избегать работы «вполсилы» или на износ.
- Плавное регулирование производительности компрессора и скорости вентиляторов помогает точно соответствовать текущей тепловой нагрузке.
- Снижение оборотов вентилятора конденсатора в прохладную погоду — один из простейших и действенных способов экономии киловатт-часов.
Контроль и оптимизация процессов в промышленном чиллере
Управление таким агрегатом — это постоянный диалог с его параметрами, где необходимо учитывать множество факторов. Оператор следит за давлением конденсации, температурой на выходе испарителя и работой компрессора, чтобы вовремя настроить режим. Современные системы автоматически регулируют производительность, подстраиваясь под текущую тепловую нагрузку, что экономит ресурс и энергию. Для долгой службы оборудования критичен регулярный мониторинг состояния ключевых узлов, таких как компрессор, теплообменники и насосы, что предотвращает незапланированные остановки.
Регулирование давления и температуры в системе
Современный чиллер — это самообучающийся организм, который постоянно анализирует десятки параметров через свои датчики. На основе этих данных автоматика принимает решения: увеличить или уменьшить производительность винтового блока, отрегулировать положение расширительного клапана, изменить скорость вентилятора.
Это устройство самостоятельно поддерживает внутренний гомеостаз, оперативно реагируя на колебания нагрузки или температуры забортного воздуха. Точность и скорость этих корректировок — ключевой показатель качества системы управления. От неё зависит не только стабильность температуры охлаждаемой воды, но и общая ресурсоэффективность всего агрегата.
Диагностика неисправностей компрессора и испарителя
Многие серьёзные поломки можно предсказать по косвенным, но явным признакам. Например, нетипичный гул или вибрация компрессора часто говорят о начале механических проблем.
- Появление инея или конденсата в неположенных местах, скачки давления — это первые сигналы о разбалансировке системы. Снижение скорости охлаждения воды может указывать на загрязнение теплообменника испарителя или утечку хладагента.
- Постоянное срабатывание защитных реле по высокому или низкому давлению.
- Повышенный расход масла или его нехарактерный цвет.
- Нестабильные показания датчиков температуры на входе и выходе испарителя.
Техническое обслуживание для поддержания эффективной работы
Плановый техосмотр — это не дополнительная опция, а обязательная часть жизненного цикла любого ответственного агрегата. Пренебрежение им ведёт к постепенной деградации характеристик и незапланированным простоям.
- Регулярная чистка теплообменников конденсатора и испарителя от пыли, пуха и накипи восстанавливает их исходную способность к теплообмену. Замена фильтров, дозаправка хладагента, проверка электрических соединений и дренажа — стандартные, но критичные процедуры.
- Проверка и замена уплотнений, сальников.
- Контроль уровня и качества масла в компрессоре.
- Анализ логов работы для выявления аномальных режимов и прогнозирования остаточного ресурса.
