Чиллеры с водяным охлаждением работают так: фреон в испарительном теплообменнике забирает тепловой поток у циркулирующей воды, после чего газообразный хладагент сжимается компрессором и поступает в конденсатор, где охлаждается встречной водой до состояния конденсации.
Вода вторичного контура увозит отвод тепла в градирню, драйкулер или пластинчатый теплообменник, а основная «холодная» вода после испарителя насос подает к систем кондиционирования и другим потребителям, чтобы охлаждать воздух или технологические линии.
Винтовой компрессор часто выбирают за плавность и ресурс: он стабильно держит давление в контур, а расширительный клапан дозирует фреон так, чтобы испаритель оставался эффективным и не допускал жидкого удара.
Что такое чиллер и принцип его работы
Чиллер – это устройство из состава холодильного оборудования, предназначенное для охлаждения теплоносителя и подачи его потребителям в системах охлаждения зданий и процессов. В режиме охлаждения хладагент кипит в испарителе, забирая тепло у воды, затем компрессор переводит его в сжатый пар с высоким давлением и температурой, после чего в конденсаторе он остывает и конденсируется. Так холодильная машина по замкнутому контуру поддерживает стабильные параметры теплоносителя и эффективность охлаждения.
Основные элементы чиллера: компрессор, испаритель и конденсатор
Компрессор создаёт циркуляцию и перепад давлений: сжатый пар перемещается к конденсатору, где удобно отдать тепло, а на всасывании поддерживается низкое давление для интенсивного кипения в испарителе.
Испаритель — теплообменник, где в режиме охлаждения хладагент кипит и отбирает тепло у воды, возвращая её к заданной температуре для системах охлаждения и охлаждения воздуха.
Конденсатор — узел, где пар превращается в жидкое состояние, выполняя охлаждения конденсатора наружным воздухом либо водой. Расширительный клапан дозирует поток, понижает давление перед испарителем и стабилизирует перегрев, чтобы чиллеры могут работать устойчиво во всём диапазоне нагрузок.
Принцип работы чиллера с водяным охлаждением
В системах с водяным конденсатором хладагент после компрессора отдаёт тепло воде в теплообменнике конденсатора, а та уносит отвод тепла во внешний контур (градирня/сухой охладитель), где охлаждается. Одновременно испаритель понижает температуру воды для потребителей, а насос обеспечивает циркуляцию по контур.
- Водяного охлаждения конденсатор даёт высокая эффективность при стабильной низкой температуре обратной воды.
- Винтовой компрессор часто применяют для крупной мощности и ровной работы на частичных нагрузках.
- Расширительный клапан удерживает перегрев и защищает компрессор, сохраняя ресурс.
- Контур легко интегрируется в системы кондиционирования и промышленного охлаждения.
Отличие чиллеров с водяным охлаждением от воздушных
| Критерий | Чиллеры с водяным охлаждением | Чиллеры с воздушным охлаждением |
|---|---|---|
| Отвод тепла | Через воду в кожухотрубном или пластинчатом конденсаторе; требует внешнего контура (градирня/сухой охладитель) | Через воздух в оребрённом конденсаторе с вентиляторами; внешний контур не нужен |
| Энергоэффективность (EER/COP) | Выше при стабильной низкой температуре охлаждающей воды; устойчиво на частичных нагрузках | Ниже в жарком климате из‑за высокой температуры наружного воздуха; чувствительно к пиковому зною |
| Шум и вибрации | Ниже (вентиляторы удалены в градирню, агрегат в помещении) | Выше из‑за работы вентиляторов и уличной установки |
| Площадка и инфраструктура | Нужны машинное помещение, водоподготовка, насосные группы и дренаж/подпитка | Достаточно площадки на крыше/наземной раме, минимальная инфраструктура |
| Климатическая устойчивость | Работает круглый год при корректной схеме градирни/антифриза | В мороз — просто, в жару теряет эффективность из‑за высокой температуры окружающей среды |
| Капзатраты | Выше (допконтур, градирня, трубопроводы, автоматика воды) | Ниже (моноблок, меньше обвязки) |
| Эксплуатационные затраты | Ниже при круглогодичной загрузке (лучшая эффективность), но есть расходы на воду/подпитку и сервис гидроконтура | Выше при высокой летней температуре; сервис проще, без водных расходов |
| Сервис и эксплуатация | Регулярный уход за градирней, контроль качества воды, обработка от накипи/биологии | Очистка конденсаторов, контроль вентиляторов, меньше регламентов по воде |
| Диапазон мощностей | Предпочтителен для средних и крупных систем, центральных машинных залов | Удобен от малых до средних мощностей, модульное наращивание блоками |
| Интеграция в здания | Легко встраивается в BMS, рекуперация тепла с «горячей» стороны через пластинчатые теплообменники | Также интегрируется в BMS; рекуперация возможна, но потенциал ниже в жару |
| Надёжность при 24/7 | Высокая при резервировании насосов/вентиляторов градирни и правильной водоподготовке | Высокая при чистых теплообменниках и резерве вентиляторов/компрессоров |
| Риск обмерзания | Низкий в машинном помещении; риск на градирне решается антифризом/подогревом | Риск на испарителе/конденсаторе невелик, но чувствителен к снегу/льду и обмерзанию ребер |
| Требования к месту | Внутреннее размещение агрегата, внешняя зона под градирню/драйкулер | Свободное место на крыше/улице, учёт шума и аэродинамики |
| Применение | БЦ, ТРЦ, дата‑центры, медицинские комплексы, технологическое охлаждение с жёсткими SLA | Офисы, складские комплексы, цеха, где необходимы простота и скорость внедрения |
Как работает чиллер с водяным охлаждением конденсатора
Чиллер состоит из компрессора, испарителя, конденсатора и расширительного клапана: в режиме охлаждения хладагент кипит в испарителе, отбирая тепло у воды, затем сжатый пар с высоким давлением отдаёт энергию в водяном конденсаторе и конденсируется в жидкое состояние. Системы с водяным охлаждением используют отдельный контур для отвода тепла, поэтому агрегат меньше зависит от погоды и может работать стабильно при высокой наружной температуре. По сути, это устройство остаётся тем же тепловым насосом, но вместо наружного воздуха в цепочке «горячей стороны» задействована техническая вода, что снижает шум и повышает предсказуемость работ чиллеров.
Охлаждение конденсатора с помощью воды
Вода из внешнего контура поступает в кожухотрубный или пластинчатый конденсатор и принимает тепло от хладагента, после чего уходит в градирню или сухой охладитель для сброса нагрева. Такой гидравлический разрыв между холодильным и водяным контурами позволяет тонко управлять режимами, включая нагрев ГВС через промежуточные теплообменники.
По сравнению с воздушным охлаждением конденсатора вентиляторы не нужны на самом чиллере, что снижает акустическую нагрузку и делает оборудование с водяным более компактным по высоте.
В системах охлаждения крупной мощности это также облегчает размещение и сервис, потому что насос и арматура доступны в машинном помещении.
Роль теплоносителя и жидкости в процессе охлаждения
Внутренний теплоноситель (вода или водно‑гликолевый раствор) циркулирует через испаритель и забирает холод для потребителей, а внешний водный контур уносит тепло из конденсатора. Такой раздельный контур повышает управляемость и эффективность в системах с водяным охлаждением.
- Охлаждения теплоносителя достигается кипением хладагента в испарителе при низком давлении.
- Отвод тепла реализуется водой в конденсаторе, что разгружает зависимость от наружного воздуха.
- Насос поддерживает нужный расход и ΔT, стабилизируя режим для систем охлаждения.
- Расширительный клапан удерживает перегрев, защищая компрессор и повышая ресурс.
Конденсация хладагента и охлаждение воды
После компрессора хладагент горячий и сжатый; в конденсаторе он отдаёт теплоту воде и переходит в жидкое состояние, готовясь к дросселированию и новому циклу. Параллельно «холодная» вода после испарителя идёт к потребителям, а «тёплая» возвращается в чиллер, замыкая контур.
- Преимущества чиллера с водяным: высокая эффективность охлаждения в жарком климате, низкий шум и гибкость интеграции.
- Чиллер с воздушным охлаждением проще по инфраструктуре, но сильнее зависит от температуры наружного воздуха и уровня шума.
- Чиллеры с выносным конденсатором совмещают установку агрегата внутри и конденсатора вне здания для компромиссной схемы.
- Чтобы выбрать чиллер, учитывают тип конденсатора, доступность воды, требуемую мощность и требования к акустике.
Применение чиллеров с водяным охлаждением
Такие установки уместны в бизнес‑центрах, дата‑центрах и медкомплексах, где необходимы низкий шум, плотная застройка и круглосуточные системы охлаждения с жесткими SLA. На производстве их выбирают для технологических линий с постоянной нагрузкой, когда критична высокая эффективность и минимальная зависимость от погоды. В судовой и подземной инфраструктуре оборудование с водяным показывает себя особенно выгодно, потому что наружный воздух ограничен или недоступен.
Использование в системах кондиционирования
В центральных системах кондиционирования вода, охлажденная испарителем, подается к фанкойлам и приточным установкам, а отвод тепла реализуется через градирню или сухой охладитель.
В отличие от схем с конденсатором воздушного охлаждения, вентиляторы переносятся из здания наружу (на драйкулер), что уменьшает шум в машинном помещении.
Рекуперация тепла «горячей стороны» помогает подогревать ГВС или приточный воздух, повышая общую энергоэффективность. Для объектов со строгими требованиями по акустике и архитектуре это практичнее, чем ставить чиллера с воздушным на крыше.

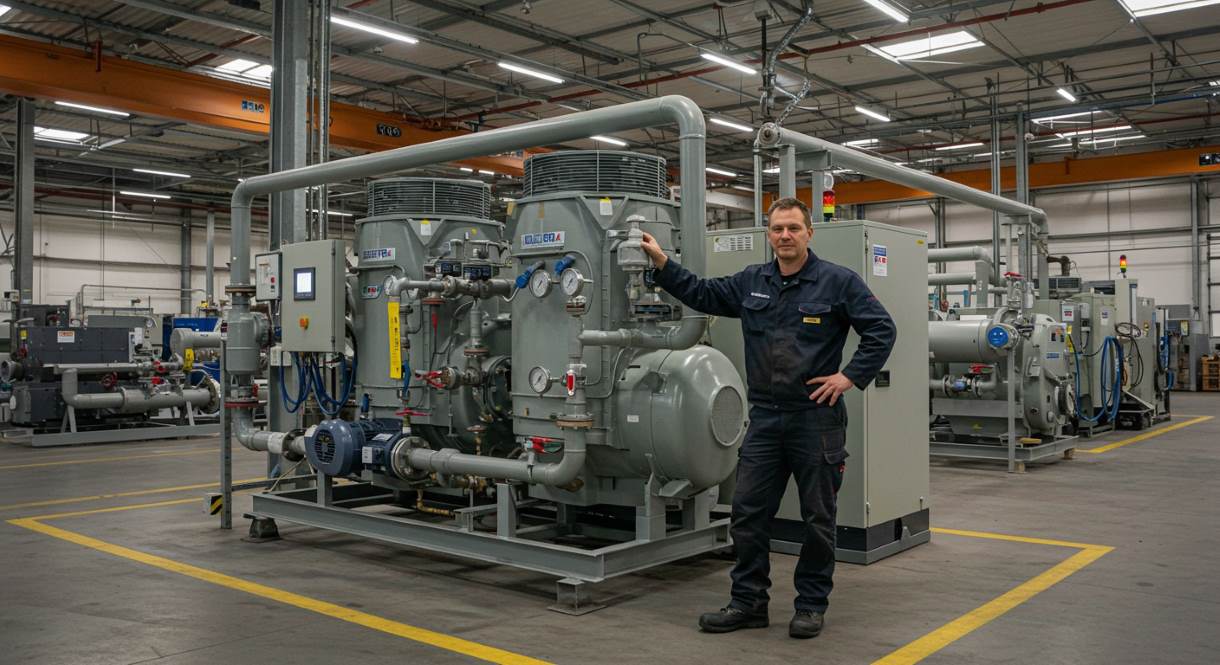

Промышленный чиллер для охлаждения жидкости
Промышленный чиллер поддерживает стабильную температуру теплоносителя для пресс‑форм, станков, реакторов и вакуумных систем, сглаживая пики тепловыделения. Жидкостный контур обеспечивает точное охлаждение, а резерв насосов и питания держит процесс без остановок.
- Поддержка заданной ΔT на подаче/обратке для качества продукции.
- Материалы теплообменников под воду, гликоль, масла и агрессивные среды.
- Интеграция с АСУ/SCADA и аварийные сценарии (байпас, минимальный расход).
- Низкий шум в цехе и вынос тепла за пределы помещения.
- Режимы частичной нагрузки для экономии энергии.
Чиллер для охлаждения воды в производственных процессах
Для стабильной технологической температуры вода проходит через испаритель, а избыток тепла уходит во внешний контур, не перегревая цех и электронику. По сравнению с чиллера с воздушным, водяной вариант меньше зависит от климата и лучше держит уставку при высокой наружной температуре.
- Точные уставки и быстрые переходные процессы при пусках и смене рецептур.
- Возможность выбрать чиллер с выносным конденсатором для гибкой компоновки.
- Масштабирование мощности блоками и резервированием насосных групп.
- Простая рекуперация отходящего тепла для технологических нужд.
- Снижение рисков перегрева оборудования в пиковые смены.
Преимущества чиллеров с водяным охлаждением
Вода лучше переносит тепло, поэтому такие машины устойчиво держат уставки даже при высоких наружных температурах, где решения с конденсатором воздушного охлаждения теряют производительность. Оборудование с водяным контуром тише в работе и гибче в размещении: агрегат можно ставить в машинном помещении, а тепло выводить во внешний контур. Для сложных систем охлаждения это означает предсказуемые режимы, мягкий пуск и меньший износ ключевых узлов.
Энергоэффективность и высокая производительность
Высокая теплоемкость воды снижает перепады температур в конденсаторе, что напрямую повышает коэффициент энергоэффективности на частичных нагрузках. За счет стабильной температуры охлаждающей воды компрессор работает ближе к оптимальной точке, потребляя меньше электроэнергии при той же холодопроизводительности.
Рекуперация «горячей» стороны легко внедряется через промежуточный теплообменник, позволяя использовать избыточное тепло для ГВС или подпора приточного воздуха.
В итоге снижаются операционные затраты и уменьшается углеродный след без компромиссов по комфорту. Даже при пиковых нагрузках система сохраняет запас по мощности, не «проседая» из‑за жары.
Долговечность и надежность работы чиллера
Стабильные температурные условия конденсации уменьшают термические удары и продлевают ресурс компрессоров и арматуры. Меньше циклов «вкл/выкл» — ниже усталостные нагрузки и риск отказов.
- Ровные гидравлические режимы снижают кавитацию в насосах и продлевают срок службы подшипников.
- Разнесение шумных компонентов уменьшает вибрации и нагрузку на крепления.
- Предсказуемые температуры облегчают настройку защиты по давлению и перегреву.
- Простая интеграция рекуперации сокращает время работы на экстремальных уставках.
- Регламент сервиса фокусируется на воде и теплообменниках, оставляя меньше «сюрпризов» по холодильному контуру.
Сравнение с чиллерами с воздушным охлаждением
В отличие от систем с конденсатором воздушного охлаждения, водяные решения слабее зависят от климата и обычно эффективнее на крупных объектах, где необходима постоянная производительность. Конденсатор с воздушным охлаждением проще в монтаже и дешевле по инфраструктуре, но сильнее «привязан» к температуре уличного воздуха и акустическим ограничениям.
- Когда выбирать водяной вариант: горячие регионы, плотная застройка, жесткие требования по шуму, круглосуточная нагрузка.
- Когда уместен чиллер с воздушным охлаждением: быстрый запуск проекта, ограниченный бюджет, отсутствие воды/градирни.
- Компромисс — чиллеры с выносным конденсатором: агрегат внутри, а тепло отдают наружу, сохраняя гибкость компоновки.
- Для масштабных систем охлаждения водяная схема облегчает рекуперацию и интеграцию в существующую теплосеть.
- При модульном наращивании мощности воздушные блоки выигрывают простотой, но проигрывают по эффективности в жару.
Системы охлаждения и эффективность работы чиллера
Чиллер эффективен, когда теплоноситель возвращается предсказуемым потоком и с понятной ΔT, а конденсатор получает стабильные условия отвода тепла (вода/наружный воздух). В таких системах охлаждения компрессор реже уходит в крайние режимы, а расширительный орган точнее дозирует хладагент, что повышает COP. Правильная обвязка — фильтры, балансировочные клапаны, датчики расхода и температуры — делает цикл управляемым и экономичным.
Парокомпрессионный чиллер и особенности его работы
Парокомпрессионный чиллер строится на четырёх этапах: компрессия, конденсация, дросселирование и испарение, где хладагент переносит тепло от воды к окружающей среде. Компрессор поднимает давление и температуру пара, обеспечивая готовность к конденсации; в конденсаторе хладагент переходит в жидкое состояние и отдаёт тепло. После расширительного клапана давление падает, смесь охлаждается и в испарителе забирает теплоту у жидкости.
Особенность таких машин — высокая управляемость на частичных нагрузках при корректной настройке перегрева/переохлаждения.
Для крупных мощностей уместны винтовые или центробежные компрессоры, для средних — спиральные блоки с каскадированием.
Системы охлаждения воды и жидкого теплоносителя
Чиллеры подают к потребителям воду или водно‑гликолевый раствор, а затем принимают «тёплую» обратку и снова её охлаждают. Варианты исполнения различаются по способу отвода тепла: водой (градирня/драйкулер) или наружным воздухом, а также по наличию реверса для нагрева.
- Вода, гликоль, масла и спецжидкости требуют подбора материалов теплообменников и насосов.
- Воздушный/водяной конденсатор определяет шум, габариты, зависимость от климата и инфраструктуру.
- Для точных процессов необходимы датчики расхода, трёхходовые клапаны и поддержание минимального протока.
- Рекуперация «горячей стороны» сокращает энергозатраты на ГВС/подогрев приточного воздуха.
- Каскадирование нескольких машин покрывает пиковые нагрузки и снижает пуски/остановы.
Факторы, влияющие на эффективную работу чиллера
На эффективность сильнее всего влияют температура и стабильность среды охлаждения конденсатора, качество гидравлики (расход/напор) и точность регулирования ТРВ/ЭРВ. Не менее ценны чистые теплообменники, корректная концентрация гликоля и грамотная стратегия частичных нагрузок.
- Тепловой баланс и резерв 10–20% на пике, чтобы компрессор не работал «в упор».
- Чистота ребер/пластин, водоподготовка, антикоррозионные материалы и контроль биообрастания.
- Частотные приводы на вентиляторах/насосах, настройка перегрева/переохлаждения, актуальные прошивки контроллера.
- Правильная установка датчиков, калибровка расходомеров и теплоизолированные трубопроводы.
- Интеграция с диспетчеризацией: тренды, тревоги, предиктивное ТО и сценарии аварийного байпаса.
Как выбрать и купить чиллер с водяным охлаждением
Сформировать «паспорт задачи»: требуемая холодопроизводительность, температура и расход воды на подаче/обратке, допустимый перепад давления, режимы по сезонам и график работы. Учесть инфраструктуру: наличие градирни/драйкулера, качество воды и водоподготовки, место для машинного зала, ограничения по шуму и электропитанию. Сравнить варианты по энергоэффективности, сервису и доступности запчастей, а затем купить поставку с пусконаладкой и обучением персонала.
Критерии выбора чиллера для охлаждения воды
Определить диапазон температур и стабильность уставок: насколько точно нужна поддержка температуры воды и как быстро система должна выходить на режим.
Проверить гидравлику: требуемый напор насосов, материал теплообменников под воду/гликоль, наличие байпаса и датчиков расхода.
Сопоставить энергоэффективность на частичных нагрузках, возможность рекуперации тепла и сценарии аварий (минимальный проток, резерв насосов). Уточнить компоновку и эксплуатацию: доступ к узлам, уровень шума, интеграция в диспетчеризацию, гарантийный и сервисный пакет.
Чиллеры с выносным и воздушным конденсатором
Чиллеры с выносным конденсатором размещают сам агрегат внутри, а тепло отдают наружному теплообменнику — удобно при жёстких акустических требованиях и дефиците места в техпомещении. Чиллеры с воздушным конденсатором проще в монтаже и не требуют воды, но сильнее зависят от погоды и уровня шума.
- Выносной конденсатор: гибкая компоновка трассы, ниже шум в помещении, легче сервис внутри.
- Воздушный конденсатор: быстрый запуск проекта, меньше инфраструктуры, легче масштабирование модулями.
- Критерий выбора: доступность воды, лимиты по шуму, климат, сроки и бюджет.
- В обоих случаях необходимы чистые теплообменники и корректные режимы частичной нагрузки.
Советы по покупке и эксплуатации чиллера
Сначала — расчёт и ТЗ: тепловой баланс, условия площадки, требования к автоматике и сервису; затем — сопоставимые коммерческие предложения с одинаковыми исходными данными. В эксплуатации держать регламент ТО: водоподготовка, контроль ΔT и расхода, чистка теплообменников, калибровка датчиков и анализ трендов.
- Заложить резерв 10–20% по холоду для пиков и будущего расширения.
- Проверить совместимость материалов с водой/гликолем и качество уплотнений.
- Настроить защиту по давлению, перегреву и минимальному протоку, логировать аварии.
- Предусмотреть запасные насосы/вентиляторы, склад расходников и SLA сервиса.
- Регулярно снимать тренды COP, потребления и температур для предиктивного обслуживания.
