Зачем термопластавтоматам нужны чиллеры
Термопластавтомат выделяет тепло при впрыске расплава в пресс-форму. Пластмасса остывает медленно - без интенсивного охлаждения цикл растягивается, производительность падает. Простое водоснабжение дает нестабильную температуру, особенно летом или при скачках давления. Чиллер обеспечивает постоянный поток теплоносителя с заданной температурой, независимо от внешних условий.Принцип работы холодильного контура
Система охлаждения работает по принципу холодильного контура - отвод тепла через жидкость. В ТПА задача сложнее: нужно быстро забрать тепло у формы массой десятки килограммов. Отклонение температуры не должно превышать 0,5°C. Такую стабильность обеспечивает холодильный контур с компрессором, испарителем, конденсатором и циркуляционным насосом. Чиллер для термопластавтомата позволяет отводить тепло непрерывно, поддерживая стабильность технологических процессов.Преимущества использования чиллеров для тпа
- Поддержание стабильной температуры пресс-формы независимо от сезона и условий в цехе
- Сокращение времени цикла литья за счет интенсивного охлаждения
- Снижение процента брака и улучшение качества готовых изделий

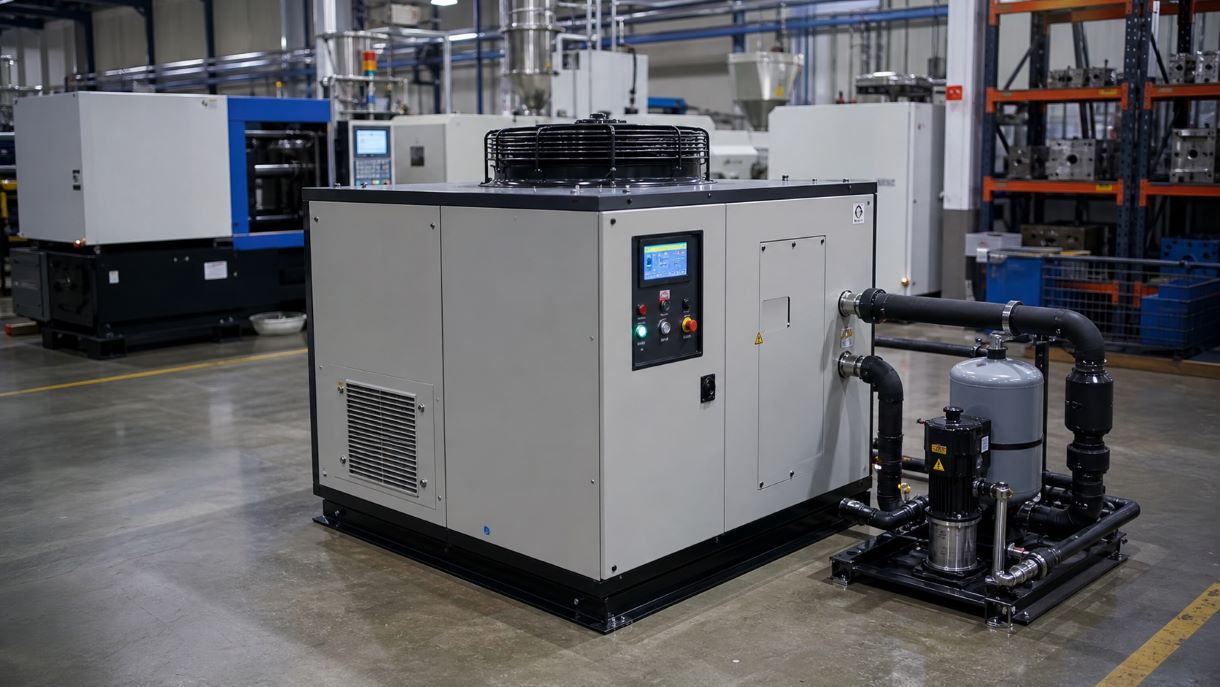

Чиллер для ТПА: принцип работы и назначение
Чиллер для ТПА - холодильная установка, адаптированная для нужд литьевого производства. Основная задача - поддержание стабильной температуры охлаждающей жидкости в контуре пресс-формы. Без качественного чиллера невозможно обеспечить повторяемость геометрии изделий и минимизировать внутренние напряжения в пластике.
Особенности непрерывной работы чиллеров
Чиллеры для ТПА работают в непрерывном режиме, отводя тепло от расплавленного полимера через систему каналов в форме. Современные модели оснащены микропроцессорным управлением. Оно автоматически корректирует производительность компрессора в зависимости от текущей нагрузки. Это обеспечивает энергоэффективность и продлевает срок службы оборудования.
Критерии выбора чиллера по надежности
Выбор чиллера для термопластавтомата определяется не только мощностью, но и надежностью компонентов. Качественные модели комплектуются защитой от перегрузок, системой аварийной сигнализации и возможностью удаленного мониторинга. Инвестиция в надежный чиллер окупается стабильностью производства и снижением процента брака.
Исходные данные для расчета холодопроизводительности
Перед тем как выбрать чиллер, соберите характеристики термопластавтомата. Без точных данных расчет мощности превращается в угадывание. Какие данные нужны для подбора чиллера? Усилие смыкания, объем впрыска, время цикла, габариты пресс-формы и параметры хладоносителя.Параметры ТПА и пресс-формы
- Усилие смыкания - показывает размер машины и косвенно тепловую нагрузку. Для машин 100-300 тонн холодопроизводительность обычно в диапазоне 10-50 кВт, но это ориентир, не формула
- Объем впрыска - количество расплава за цикл. Больше материала - больше тепла нужно отвести. Полимеры типа полипропилен или АБС-пластик имеют разную теплоемкость, это влияет на расчет. Количество перерабатываемого материала напрямую определяет требуемую мощность охлаждения.
- Время цикла - чем короче, тем выше интенсивность охлаждения. При цикле 20 секунд чиллер работает на пределе, при 60 секундах нагрузка распределена равномернее. Охлаждение тпа должно соответствовать темпу производства.
- Габариты пресс-формы - площадь охлаждаемой поверхности и количество каналов. Крупная форма с развитой системой каналов требует большего расхода теплоносителя и мощности насоса.
Требования к хладоносителю
- Тип жидкости - вода, водно-гликолевая смесь или специальные составы. Вода универсальна для диапазона +5...+20°C, гликоль нужен для отрицательных температур или высокой вязкости пластика.
- Рабочая температура - для большинства полимеров достаточно +8...+12°C. Инженерные пластики могут требовать +5°C или ниже, тогда мощность чиллера растет на 15-20%.
- Расход теплоносителя - литров в минуту через контур формы. Типичный диапазон 20-60 л/мин для средних ТПА. Недостаточный расход - узкое место, даже мощный чиллер не поможет.
Подбор чиллера для термопластавтомата: методика расчета
Подбор чиллера для термопластавтомата начинается с анализа технологического процесса. Нужно учесть не только текущие параметры производства, но и планируемое расширение ассортимента. Если в перспективе планируется переход на более требовательные полимеры или увеличение скорости цикла, закладывайте запас мощности уже на этапе выбора.
Оценка условий эксплуатации при выборе чиллера
Профессиональный подбор чиллера включает оценку условий эксплуатации: температуры в цехе, качества электропитания, доступности технической воды. Для производств с нестабильным напряжением рекомендуются модели со встроенной защитой и широким диапазоном рабочих напряжений. Это предотвращает аварийные остановки и продлевает срок службы компрессора.
Сервисная поддержка и доступность запчастей
Комплексный подход к подбору чиллера учитывает также сервисную поддержку и доступность запчастей. Выбирайте модели известных производителей с развитой дилерской сетью в вашем регионе. Это гарантирует быстрое устранение неисправностей и минимизацию простоев оборудования.
Формула расчета мощности охлаждения чиллера
Как рассчитать мощность чиллера? Холодопроизводительность рассчитывают через тепловую нагрузку. Базовая формула: Q = m × c × ΔT, где m - масса впрыска пластмассы за час, c - удельная теплоемкость полимера, ΔT - разница температур расплава и готового изделия. Результат в киловаттах показывает, сколько тепла нужно отвести.Запас мощности и практические рекомендации
На практике к расчетной величине добавляют 20-30% запаса. Запас компенсирует потери в трубопроводах, колебания температуры окружающей среды, износ оборудования. Без запаса чиллер работает на максимуме, компрессор перегружается, ресурс сокращается. Для машин с усилием до 150 тонн ориентировочная мощность 15-25 кВт, для 300 тонн - 40-60 кВт, но точный расчет обязателен.| Усилие смыкания ТПА, тонн | Ориентировочная мощность чиллера, кВт | Запас мощности, % |
|---|---|---|
| 100-150 | 15-25 | 20-30 |
| 200-300 | 40-60 | 25-30 |
| 400-500 | 70-100 | 25-30 |
Упрощенная формула расчета по температуре
Если температура теплоносителя на входе и выходе из формы известна (например, +10°C и +15°C), используйте упрощенную формулу: Q (кВт) = расход (л/мин) × 0,07 × ΔT. Коэффициент 0,07 учитывает теплоемкость воды. При расходе 40 л/мин и ΔT = 5°C получаем 14 кВт - минимум для этого контура.- Определите массу впрыскиваемого материала за час работы
- Уточните теплоемкость конкретного полимера из справочника
- Рассчитайте базовую мощность по формуле и добавьте запас 25-30%
Как выбрать чиллер: типы испарителей и конденсаторов
Чиллеры различаются по конструкции теплообменника и способу отвода тепла от конденсатора. Для термопластавтоматов важны компактность, надежность, простота обслуживания. Как выбрать чиллер для ТПА? Начните с типа испарителя и способа охлаждения конденсатора.Типы испарителей
- Пластинчатый испаритель - самый распространенный вариант. Подходит для диапазона от 5 до 500 кВт, компактный, легко чистится. Недостаток - чувствительность к качеству воды, при жесткой воде образуется накипь
- Кожухотрубный испаритель - применяется в чиллерах от 10-15 кВт, реже в малых установках. Более стойкий к загрязнениям, но габаритнее и дороже. Оправдан при больших расходах или агрессивных средах
- Погружной испаритель - ограничен мощностью до 10-15 кВт. Используется в мобильных или малобюджетных решениях, для промышленных ТПА встречается редко
Тип охлаждения конденсатора
- Чиллеры с воздушным охлаждением - отвод тепла через вентиляторы. Не требуют подключения к водопроводу, проще монтаж. Минус: шумные (70-85 дБ), зависят от температуры воздуха в цехе, нужна хорошая вентиляция
- Чиллеры с водяным охлаждением - тепло сбрасывается в градирню или внешний водяной контур. Тихие, эффективны при высокой температуре окружающей среды. Требуют подвода технической воды, дополнительное оборудование
Критерии выбора чиллера для термопластавтоматов
Критерии выбора чиллера включают не только технические характеристики, но и экономические показатели. Стоимость владения складывается из цены оборудования, расходов на электроэнергию, обслуживание и ремонт. Энергоэффективные модели с инверторным управлением компрессором дороже на 20-30%, но экономят до 40% электричества в год.
Надежность при непрерывной эксплуатации
Надежность в условиях непрерывной работы - ключевой критерий. Промышленные чиллеры для термопластавтоматов должны выдерживать круглосуточную эксплуатацию без снижения производительности. Обращайте внимание на ресурс компрессора (не менее 50 000 часов), качество автоматики и наличие систем самодиагностики.
Габариты и требования к размещению
При выборе учитывайте также габариты и требования к размещению. Компактные моноблочные чиллеры удобны для небольших производств, но могут создавать шум и тепловыделение в рабочей зоне. Сплит-системы с выносным конденсатором решают эту проблему, но требуют дополнительных коммуникаций и монтажных работ.
Основные критерии при выборе модификации и дополнительные опции - критериях выбора чиллера
Помимо мощности и типа испарителя, обратите внимание на управление, автоматику, энергоэффективность. Эти параметры влияют на удобство эксплуатации и экономику. Есть ли ограничения для размещения чиллера? Да - учитывайте шум, габариты, доступ к вентиляции и водопроводу.Стабильность температуры
Для точного литья пластмасс температура теплоносителя должна держаться с точностью ±0,5°C. Дешевые чиллеры дают разброс ±1-2°C, это критично для тонкостенных изделий или оптических деталей. Проверяйте спецификацию: класс точности регулирования, тип датчика (термопара или термосопротивление), алгоритм управления компрессором (ступенчатый или плавный).Фрикулинг и энергоэффективность
- Чиллеры с фрикулингом используют холодный наружный воздух зимой, отключая компрессор
- Экономия электроэнергии достигает 30-50% в холодное время года
- Система требует дополнительного теплообменника и автоматики, но окупается за 2-3 года
Шум и размещение
- Воздушные чиллеры с осевыми вентиляторами создают шум 75-85 дБ - как работающий пылесос рядом. Размещайте их в техпомещениях или на улице под навесом
- Водяные чиллеры тихие (50-60 дБ), можно ставить рядом с ТПА, но нужен подвод воды и слив
- Если места мало, выбирайте моноблок (компрессор, испаритель, конденсатор в одном корпусе). При наличии технической зоны - сплит-систему с выносным конденсатором
Охлаждение термопластавтомата в процессе литья пластмасс
Охлаждение термопластавтомата - непрерывный процесс отвода тепла от пресс-формы на всех стадиях цикла литья. После впрыска расплавленного полимера начинается фаза выдержки под давлением. Во время неё материал продолжает остывать. Эффективное охлаждение на этом этапе предотвращает усадку и образование раковин внутри изделия.
Равномерное распределение температуры в процессе литья
Система охлаждения должна обеспечивать равномерное распределение температуры по всей поверхности формы в процессе литья. Локальные перегревы приводят к короблению и неравномерной кристаллизации полимера. Современные чиллеры оснащены многозонным регулированием. Оно позволяет независимо контролировать температуру в разных участках формы.
Сокращение времени цикла при литье
Качественное охлаждение сокращает время цикла литья на 20-40% без ущерба для качества изделий. Это достигается за счет интенсивного теплообмена и точного поддержания заданной температуры. Инвестиция в производительный чиллер окупается ростом выпуска продукции и снижением энергозатрат на единицу изделия.
Частые ошибки при подборе чиллеров для ТПА
Неверный расчет - главная причина проблем. Занижение мощности на 20% приводит к перегреву формы, удлинению цикла, росту брака. Завышение на 50% - переплата за оборудование и лишний расход электричества, компрессор работает импульсами, срок службы сокращается.Ошибки в расчете расхода теплоносителя
Игнорирование расхода теплоносителя. Мощный чиллер с производительностью 50 кВт и слабый насос на 30 л/мин не раскроют потенциал: хладагент не успевает пройти через форму, температура скачет. Проверяйте напор насоса - должен покрывать гидравлическое сопротивление трубопроводов и каналов пресс-формы.- Отсутствие запаса по мощности. Летом температура в цехе поднимается до +30-35°C, эффективность воздушного конденсатора падает на 15-20%. Если чиллер подобран впритык, он не справится
- Неправильный выбор хладагента. Для работы с отрицательными температурами нужен гликолевый раствор, чистая вода замерзает при +2-4°C в застойных зонах.
- Недооценка качества воды. Жесткая вода быстро забивает пластинчатый теплообменник накипью, производительность падает за несколько месяцев
Чиллеры для ТПА: типы конструкций и области применения
Чиллеры для ТПА выпускаются в различных конструктивных исполнениях. Каждое из них оптимально для определенных условий эксплуатации. Моноблочные установки объединяют все компоненты в едином корпусе - это упрощает монтаж и снижает стоимость. Такие модели подходят для небольших производств с одним-двумя термопластавтоматами.
Модульные чиллеры для расширения производства
Модульные чиллеры позволяют наращивать мощность по мере расширения производства. Базовый блок дополняется секциями холодопроизводительности без замены основного оборудования. Это экономически выгодное решение для растущих предприятий, планирующих увеличение парка термопластавтоматов.
Централизованные системы охлаждения
Централизованные системы охлаждения обслуживают несколько ТПА одновременно. Они включают мощный чиллер, распределительный коллектор и систему балансировки потоков. Такая конфигурация снижает удельные затраты на охлаждение и упрощает техническое обслуживание, но требует резервирования на случай аварии.
Практические рекомендации: как подобрать чиллер
- Соберите все данные ТПА: усилие смыкания, объем впрыска, время цикла, размеры пресс-формы. Без этого расчет превращается в гадание. Если нет паспорта - замерьте параметры на работающей машине
- Рассчитайте тепловую нагрузку по формуле или с помощью калькулятора производителя чиллеров. Добавьте 20-30% запаса. Уточните расход теплоносителя - он должен соответствовать производительности насоса
- Выберите тип испарителя: пластинчатый для большинства задач, кожухотрубный при высоких требованиях к надежности или больших объемах. Для компактных установок до 15 кВт рассмотрите погружной вариант
- Определите тип охлаждения конденсатора: воздушное - если нет водопровода и есть вентиляция, водяное - для тихой работы и стабильности в жару. Учтите шум и место установки
- Проверьте точность регулирования: отклонение температуры не более ±0,5°C для качественного литья пластмасс. Уточните класс автоматики и тип датчиков
- Рассмотрите дополнительные опции: фрикулинг для снижения затрат на электроэнергию, встроенный фильтр для защиты от загрязнений, аварийную сигнализацию. Эти функции окупаются через 1-3 года эксплуатации
Холодильный контур и выбор хладагента (фреон) для чиллера
Холодильный контур чиллера работает на основе компрессионного цикла. Хладагент циркулирует между испарителем и конденсатором, отводя тепло от охлаждаемой жидкости. Разновидность применяемого хладагента влияет на эффективность и экологичность установки.Типы фреонов и их характеристики
Современные чиллеры используют фреон марок R410A, R134a или R407C. Последний обеспечивает высокую производительность при умеренном давлении. Характеристики оборудования должны соответствовать требованиям безопасности и энергоэффективности. Процесс конденсации фреона происходит в конденсаторе при высоком давлении. Охлаждающей жидкости в контуре должно быть достаточно для стабильной работы насоса. Эффективное охлаждение достигается при правильном подборе мощности компрессора и производительности теплообменников. Чиллер на 30 кВт подходит для термопластавтоматов усилием 200-250 тонн.Хладагент в системе охлаждения: типы и характеристики
Хладагент - рабочее вещество холодильного контура. Оно обеспечивает перенос тепла от испарителя к конденсатору. Выбор типа хладагента влияет на энергоэффективность, экологическую безопасность и диапазон рабочих температур чиллера. Современные экологичные фреоны не разрушают озоновый слой и имеют низкий потенциал глобального потепления.
Сравнение хладагентов R410A и R407C
Для промышленных чиллеров наиболее распространены хладагенты R410A и R407C. Первый обеспечивает высокую производительность и работает при повышенном давлении, что требует более прочных компонентов. Второй - универсальное решение с хорошим балансом эффективности и стоимости, подходит для большинства применений в литье пластмасс.
Совместимость хладагента с условиями эксплуатации
При выборе чиллера уточняйте тип используемого хладагента и его совместимость с условиями эксплуатации. Некоторые фреоны требуют специального масла для компрессора и особых материалов уплотнений. Переход на альтернативный хладагент в процессе эксплуатации может потребовать замены ключевых узлов и дорогостоящей модернизации.
