Подбор буферной ёмкости для чиллера — это не просто выбор сосуда подходящего литража, а стратегическое инженерное решение, напрямую влияющее на эффективность, долговечность и экономичность всей системы холодоснабжения. Буферный бак, выступая аккумулятором охлажденного теплоносителя, выполняет критически значимые функции: он сглаживает пиковые нагрузки на насос, предотвращая его частые пуски и остановки (так называемое «тактование»), что значительно снижает износ оборудования. Кроме того, правильно рассчитанный объем накопителя обеспечивает стабильность температуры в установке, компенсируя динамически меняющиеся потребности в холоде.
Назначение буферной ёмкости в системе охлаждения чиллера
Буферная емкость в системе с чиллером служит для обеспечения стабильной работы и предотвращения частых циклов включения/выключения компрессора. Она накапливает охлажденный носитель тепла, сглаживая пики тепловой нагрузки и поддерживая стабильный температурный режим в потребительской установке. Ключевая функция такого аккумулирующего бака — стать гидравлическим разделителем, что особенно значимо для стабильной работы основного оборудования при переменном расходе.
Функции буферного бака в системах холодоснабжения чиллера
В системах холодоснабжения буферный бак играет ключевую роль, выполняя функции гидравлического разделителя и термического аккумулятора. Он сглаживает разницу между производительностью чиллера и переменным потреблением холода, накапливая избытки гликолевого раствора. Это позволяет чиллеру работать в более постоянном и экономичном режиме, избегая частых пусков и остановок напорного аппарата, что особенно критично для мощности агрегата.
Основные функции буферной емкости включают:
- Гидравлическая стабилизация: развязка циркуляции в контуре агрегата и потребительских контурах, что обеспечивает независимую работу насосных групп.
- Термическое аккумулирование: создание запаса холода для покрытия пиковых нагрузок без включения основного оборудования.
- Защита оборудования: предотвращение частого циклирования работы станции, что продлевает срок ее службы.
- Повышение точности регулирования: обеспечение плавного изменения температуры в системе за счет инерции аккумулированной среды.
Роль бака-аккумулятора в стабилизации работы чиллеров
Демпфер-накопитель играет ключевую роль в комплексах генерации холода, выступая в роли гидравлического разделителя между агрегатом и распределительной сетью потребителей. Его основная функция заключается в накоплении избыточной производительности холодильной машины в периоды низкого потребления, что позволяет позже использовать этот запас для покрытия пиковых нагрузок.
Этот принцип работы кардинально снижает частоту пусков и остановок силового блока, который является наиболее чувствительным к циклическим нагрузкам элементом всей установки.
Гидравлическая и термическая инерция, создаваемая таким демпфером, позволяет агрегату функционировать продолжительное время в номинальном, самом экономичном и щадящем режиме, вместо постоянной работы в режиме старт-стоп. В результате минимизация цикличности напрямую ведет к значительному увеличению межремонтного периода и общего ресурса дорогостоящих компонентов, а также к снижению пикового энергопотребления. Таким образом, правильная интеграция резервирующего сосуда является не просто дополнением, а стратегическим решением для повышения эффективности и надежности всей системы.
Взаимодействие буферной емкости с компрессором и циркуляционным насосом
Внедрение демпфирующего резервуара кардинально меняет гидродинамику всей сети, превращая её из напряженной системы с переменным расходом в сбалансированный комплекс с управляемыми потоками. Этот элемент выполняет роль узловой точки, где расходы со стороны генератора и потребителей становятся независимыми, что исключает их дестабилизирующее влияние друг на друга.
Благодаря этому, перекачивающие агрегаты со стороны источника и распределительной сети могут быть настроены на оптимальные и фиксированные точки своей рабочей характеристики, что максимизирует их коэффициент полезного действия и минимизирует шум и вибрацию.
Постоянный и надежный напор на всасывающем патрубке помпы, обслуживающей испарительный узел, предотвращает возникновение кавитации и обеспечивает его корректное заполнение хладагентом. Для потребительских контуров также исчезает риск колебаний давления и расхода при старте или останове силового блока, что гарантирует равномерное и предсказуемое охлаждение всех подключенных объектов. Следовательно, такая ёмкость выступает не просто хранилищем, а интеллектуальным гидравлическим демпфером, создающим предсказуемую и устойчивую среду для функционирования всего технологического оборудования.
Расчет объема буферной ёмкости для чиллера
Объем аккумулирующего бака должен рассчитываться на основе анализа графика работы и требуемой автономности. Основой расчёта часто служит формула, связывающая мощность установки в кВт, разность температур и объем воды, необходимый для компенсации дисбаланса между выработкой и потреблением холода. Правильный подбор объема системы аккумуляции напрямую определяет эффективность и экономичность всего комплекса, позволяя охлаждать объект даже во время пауз в работе агрегата.
Как рассчитать буферный бак на основе мощности чиллера
Расчет буферного бака на основе мощности установки основан на определении необходимого пространства для накопления избыточного холода, вырабатываемого агрегатом, и предотвращения его частых циклов включения/выключения. В отличие от расчета бака-аккумулятора для чиллера, выбор теплоаккумулятора для отопительной системы учитывает накопление тепла, а не холодной среды, что требует применения иных формул и коэффициентов.
Ключевые шаги упрощенного расчета включают:
- Определение мощности чиллера в киловаттах (холодопроизводительности).
- Задание целевого времени автономной работы системы только от бака (например, 10–15 минут при выключенной установке).
- Учет разницы температур теплоносителя на выходе из конденсаторной цепи и на входе в потребительскую сеть.
- Вычисление ёмкости по формуле, связывающей эти параметры с теплоемкостью воды.
Такой бак-аккумулятор, хотя и схож по конструкции с отопительным, принципиально отличается по своей функции в системе отопления и не является взаимозаменяемым элементом для систем отопления различного типа, так как проектируется под работу с низкотемпературной средой.
Определение необходимого объема буферной емкости для холодоснабжения
Определение необходимого объема буферной емкости для холодоснабжения требует учета специфики работы холодильного оборудования, где емкость служит для накопления охлажденного теплоносителя, а не тепла. В отличие от подбора теплоаккумулятора для системы отопления, расчет бака для холодоснабжения ориентирован на предотвращение частых пусков компрессора чиллера и сглаживание пиковых нагрузок, используя принцип аккумуляции избыточной холодопроизводительности.
Основные параметры для определения объема включают:
- Холодопроизводительность чиллера (кВт).
- Целевое время автономной работы системы от бака при отключенном компрессоре.
- Расчетный перепад температур гликолевого раствора в баке (между верхней и нижней условными зонами).
- Теплоемкость циркулирующей жидкости, которая отличается от воды в стандартном теплоаккумуляторе.
- Учет гидравлического сопротивления и согласование с работой насосных групп, обеспечивающих циркуляцию через конденсатор и потребительские установки.
Влияние частоты включения компрессора на выбор емкости бака
Требуемое количество циклов запуска механизма сжатия является одним из определяющих факторов для определения вместимости демпфирующего сосуда в контуре генерации холода. Каждый пуск силового агрегата сопряжен с повышенными пусковыми токами, механическими нагрузками и износом, поэтому основная цель — максимально увеличить интервал между его включениями.
Необходимая вместимость накопителя рассчитывается таким образом, чтобы создаваемого запаса охлаждённой среды хватало на покрытие потребления в течение заданного минимального времени автономии. Чем больше этот временной промежуток, отведённый для функционирования системы исключительно за счёт ресурсов демпфера, тем реже будет активироваться основной генератор, что прямо пропорционально увеличивает вместимость требуемого сосуда. Следовательно, проектировщик должен найти оптимальный баланс между стоимостью и габаритами резервуара и целевым количеством пусков агрегата в час, которое гарантирует его долгосрочную и экономичную эксплуатацию.
Итоговый выбор всегда представляет собой компромисс, основанный на технико-экономическом обосновании для конкретных условий и графика нагрузки.
Типы буферных баков и резервуаров для чиллеров
Для чиллеров применяются различные типы емкостей: от простых накопительных баков до сложных гидромодулей с интегрированной обвязкой. Конструктивно они делятся на баки-аккумуляторы только для холодного теплоносителя и комбинированные теплоаккумуляторы, способные работать и на нагрев. Выбор конкретного типа бака аккумулятора зависит от задачи — будь то буферизация только конденсаторного контура или всего чиллера в сборе.

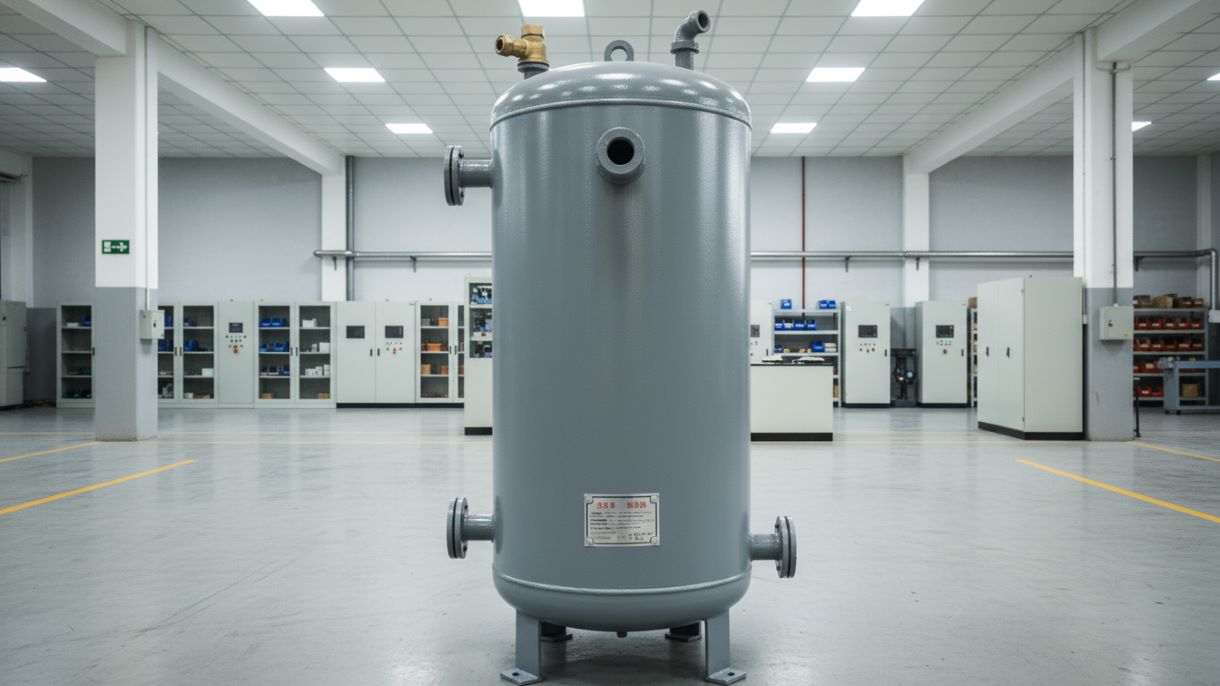

Конструкция бака-аккумулятора для систем охлаждения
Демпфирующие резервуары для применения в контурах отвода тепла конструктивно отличаются от классических накопителей, предназначенных для ГВС или отопления. Их основная задача — способствовать стратификации, то есть чёткому расслоению рабочей среды по температуре, с холодным слоем внизу и тёплым вверху, для чего обычно применяется вертикальная цилиндрическая форма.
Внутренняя конструкция часто включает диффузоры, перфорированные трубы или специальные пластины на патрубках, которые обеспечивают ламинарный забор и подачу жидкости, не вызывая турбулентности и перемешивания слоёв. Материал изготовления, чаще всего углеродистая или нержавеющая сталь, должен быть устойчив к длительному контакту с жидкой средой, которая может быть как водой, так и гликолевым раствором, при низких положительных температурах.
Для минимизации теплопритоков из окружающей среды и предотвращения образования конденсата наружная поверхность сосуда покрывается слоем эффективной теплоизоляции, такой как пенополиуретан или вспененный каучук, с последующей защитной обшивкой.
Различия между расширительным баком и буферной ёмкостью
| Критерий сравнения | Демпфер-компенсатор | Аккумулирующий накопитель |
|---|---|---|
| Основное назначение | Компенсация изменения давления в замкнутой гидравлической магистрали, вызванного температурным расширением или сжатием рабочей среды. | Гидравлическое разделение и накопление избыточной производительности агрегата для сглаживания пиков потребления и снижения цикличности. |
| Принцип работы | Изменение своего внутреннего пространства (сжатие или растяжение мембраны, изменение уровня газа) для приема или вытеснения жидкости, сохраняя общее давление в заданных рамках. | Служит промежуточным хранилищем для среды, позволяя генератору работать в оптимальном режиме независимо от текущего расхода у потребителей. |
| Влияние на работу | Не оказывает прямого влияния на эффективность или мощность, но является критически необходимым элементом безопасности, предотвращающим аварии из-за избыточного или недостаточного напора. | Прямо повышает коэффициент полезного действия и долговечность основного агрегата за счет оптимизации его режима функционирования и уменьшения количества пусков. |
| Ключевой параметр подбора | Необходимая вместимость для компенсации ожидаемого изменения количества жидкости в магистрали при максимальном перепаде её температуры. | Требуемая вместимость, определяемая мощностью генератора, графиком нагрузки и требуемым временем автономии для поддержания заданных параметров. |
| Типичное место в схеме | Устанавливается, как правило, на обратной магистрали, в точке с наименьшим давлением и температурой рабочей среды, часто рядом с группой безопасности. | Монтируется между генератором (холодильной машиной) и распределительной сетью потребителей, выступая центральным гидравлическим узлом. |
| Конструктивная особенность | Чаще представляет собой сосуд, разделенный эластичной мембраной на газовую и жидкостную камеры, где давление предварительно накачанного азота балансирует напор в системе. | Обычно представляет собой вертикальный или горизонтальный цилиндрический сосуд без внутреннего разделения, предназначенный для стратификации (расслоения) среды по температуре. |
Материалы и изоляция резервуара для оптимальной работы чиллеров
Для обеспечения долговечности и эффективности накопительного сосуда в контуре отвода тепла критически значим правильный выбор материалов его изготовления и утепления. Основным конструкционным материалом чаще всего выступает сталь — либо углеродистая с антикоррозионным покрытием для закрытых систем, либо нержавеющая для агрессивных сред или повышенных требований к гигиене.
Внутренние защитные покрытия, такие как эпоксидные составы или эмали, нанесённые методом обжига, создают барьер, предотвращающий коррозию и продлевающий срок службы стенок резервуара. Качество изоляционного слоя является не менее значимым параметром, так как даже незначительные теплопритоки из тёплого помещения приводят к паразитному нагреву охлаждённой жидкости и снижают общую энергоэффективность комплекса.
В качестве утеплителя применяются материалы с закрытой ячеистой структурой, такие как пенополиуретан (ППУ) или вспененный каучук, которые обладают низким коэффициентом теплопроводности и не впитывают влагу. Внешняя защитная оболочка из тонколистового металла, пластика или фольгированного материала предохраняет сам утеплитель от механических повреждений и воздействия ультрафиолета, завершая комплектацию оптимально работающего узла.
Интеграция буферной ёмкости с тепловым насосом и чиллерами
При интеграции в комплекс с тепловым насосом буфер становится универсальным узлом, аккумулирующим как тепловую энергию от испарителя, так и холод. Его объема должно хватать для минимизации переключений между режимами, что снижает износ компрессоров обоих устройств. Грамотное проектирование такой гибридной системы отопления и охлаждения с единым аккумулирующим резервуаром повышает общий срок службы оборудования и его адаптивность.
Подключение буферной емкости в комбинированных системах отопления и охлаждения
Интеграция демпфирующего резервуара в гибридные комплексы, совмещающие функции обогрева и отвода тепла, требует особого подхода к его обвязке и схеме присоединения. В таких системах единый демпферный узел может одновременно служить хранилищем как для нагретой, так и для охлаждённой рабочей среды, что достигается за счёт чёткой стратификации и правильного расположения подводящих и отводящих патрубков.
Принцип подключения строится на разделении зон: верхняя часть сосуда подключается к источникам и потребителям тепла, а нижняя — к генератору холода и соответствующим контурам его потребления, чтобы минимизировать взаимное влияние разнотемпературных потоков. Для обеспечения корректной работы необходима установка дополнительной запорно-регулирующей арматуры и насосных групп, позволяющих независимо управлять потоками из разных зон накопителя в зависимости от текущего режима системы.
Такая сложная схема требует применения многоточечных датчиков температуры по высоте резервуара для точного контроля стратификации и предотвращения нежелательного смешивания сред.
Как взаимодействуют котел, тепловой насос и чиллеры через буферный бак
Взаимодействие котла, теплового насоса и чиллера через накопитель создаёт гибридную систему, где универсальный теплоаккумулятор служит ключевым узлом для интеграции разнородных источников энергии. В такой схеме ёмкость аккумулирует как тепло от котла и теплового насоса, так и охлаждённый теплоноситель от чиллера, выступая в роли гидравлического разделителя и термического буфера для всего оборудования.
Ключевые аспекты взаимодействия:
- Гидравлическое разделение контуров генерации (котёл, насос, чиллер) и потребления, что обеспечивает независимую и бесперебойную работу каждого агрегата.
- Приоритетное использование самого экономичного источника энергии в данный момент, например, накопленного тепла от тепловой помпы.
- Снижение количества циклов включения/выключения всех устройств, особенно критичное для компрессора чиллера, за счёт инерционности системы.
- Возможность одновременной работы в разных режимах для многозональных объектов.
- Повышение общей надёжности системы, так как теплоаккумулятор обеспечивает резерв теплообменной или холодильной мощности при кратковременном отключении одного из генераторов.
Балансировка холодоснабжения при использовании бака-аккумулятора
Наличие промежуточного накопительного звена в сети распределения холода позволяет принципиально иначе управлять балансом между его производством и потреблением. Демпфирующий резервуар поглощает кратковременные пиковые запросы от потребителей, удовлетворяя их за счёт своего запаса, не требуя мгновенного повышения производительности от основного агрегата.
Эта функция «энергетического буфера» сглаживает график нагрузки на генератор, переводя его из режима реакции на хаотичные колебания в режим плановой и равномерной работы для восполнения истраченных ресурсов демпфера.
С другой стороны, в периоды низкого спроса излишки произведённого холода не пропадают, а аккумулируются, что предотвращает работу силового блока в неэффективном режиме малой нагрузки или его частые отключения. Процесс балансировки требует настройки системы автоматики, которая на основе показаний датчиков температуры и уровня в резервуаре будет определять оптимальные моменты для запуска и остановки холодильной машины.
Расширительный бак и дополнительные резервуары в системе
В отличие от буферного, расширительный бак компенсирует изменение объема воды в системе из-за нагревания или охлаждения жидкости в системе, поддерживая давление в системе в безопасных пределах. Дополнительные ёмкости, такие как теплоаккумуляторы или дренажные емкости, решают узкие задачи, например, компенсацию утечек или хранение теплоносителя в системе для обслуживания. Каждый элемент, будь то аккумулятор давления или объема, критически значим для надежной работы системы охлаждения в целом.
Почему необходим расширительный бак в буферной системе чиллера
Демпферный ресивер в связке с холодильным агрегатом выполняет роль компенсатора, принимая излишки рабочей среды при её температурном расширении. Данный элемент критически необходим для поддержания постоянного давления во всех магистралях и предотвращения аварийных ситуаций, связанных с избыточным напором.
Ключевые задачи этого узла включают:
- Компенсация изменения плотности циркулирующей жидкости при смене её термического состояния.
- Защита трубопроводов, теплообменников и запорной арматуры от гидравлических ударов.
- Поддержание минимального требуемого напора на всасывающем патрубке циркуляционных помп.
- Автоматическое отведение воздушных пробок из магистралей контура.
- Обеспечение безопасной и долговечной эксплуатации всего технологического комплекса в различных режимах.
Соотношение объема буферной ёмкости и расширительного бака
Эти два элемента решают принципиально разные задачи, и их внутреннее пространство не находится в прямой математической зависимости. Демпфер-накопитель определяется исходя из требований к сглаживанию нагрузки и увеличению пауз в функционировании генератора. Вместимость же компенсационного сосуда высчитывается для поглощения колебаний количества циркулирующей среды при изменении её плотности.
Первый параметр связан с мощностью агрегата и графиком потребления, а второй — с общим количеством жидкости в магистралях и максимальным перепадом её физического состояния. Поэтому при проектировании сначала определяют габариты основного хранилища для технологических целей, а затем отдельно подбирают мембранный элемент для обеспечения безопасности гидравлики.
Игнорирование этого раздельного подхода может привести либо к неэффективной работе установки, либо к аварийным ситуациям с давлением.
Расчёт общей емкости системы охлаждения с несколькими резервуарами
Определение суммарной вместимости накопителей в сложном контуре требует анализа не только их индивидуальных характеристик, но и схемы их включения и функционального назначения. Если сосуды подключены параллельно и выполняют одну роль, их полезные пространства можно суммировать для оценки общего запаса аккумулируемой среды.
При последовательном или комбинированном подключении, где каждый элемент выполняет специфическую задачу (например, демпфирование, гидравлическое разделение, точное регулирование), общий полезный эффект не является простой арифметической суммой.
В этом случае ключевое значение приобретает модель работы всей схемы, учитывающая взаимное влияние резервуаров на динамику потоков и распределение температур. Таким образом, итоговый расчёт превращается в комплексное моделирование работы гидравлической сети, а не в простое сложение цифр из паспортов оборудования.
Оптимизация работы чиллера с буферной ёмкостью
Оптимизация с буферной емкостью достигается за счет снижения цикличности, что позволяет чиллеру работать на поддержании стабильной температуры в номинальном режиме максимально долго. Это уменьшает пусковые токи, износ механических частей и повышает энергоэффективность. Итогом правильно рассчитанной и настроенной схемы становится существенное увеличение срока службы основного холодильного оборудования и снижение затрат на электроэнергию.
Как рассчитывать оптимальный объем буферного бака для экономии электроэнергии
Ключом к экономии является определение такого размера промежуточного хранилища, которое обеспечивает максимально длительные интервалы покоя для силового блока холодильной машины между циклами работы.
Основой для вычислений служит анализ графика потребления холода и определение периодов, когда запросы ниже производительности агрегата. Оптимальная вместимость должна позволять накапливать избыточную производительность в эти периоды в количестве, достаточном для покрытия последующих пиковых нагрузок без включения основного генератора.
Расчёт часто ведётся от целевого минимального времени автономной работы, в течение которого система должна функционировать исключительно на запасе из демпфера. Это позволяет агрегату работать только в своём самом эффективном номинальном режиме для восполнения ресурса, избегая энергозатратных пусков и работы на частичной нагрузке.
Влияние размера бака-аккумулятора на производительность чиллеров
Размер промежуточного демпфера не изменяет паспортную мощность генератора холода, но кардинально влияет на её реализацию и эффективность использования во времени.
Слишком малый резервуар не сможет создать достаточный запас, что приведёт к частым запускам механизма сжатия и работе в неоптимальных переходных режимах, снижающих среднюю эффективность. Чрезмерно большая вместимость, хотя и увеличивает периоды покоя, может привести к неоправданным затратам, теплопритокам и завышенным требованиям к месту размещения, не давая соразмерного прироста полезного эффекта.
Правильно подобранный габарит позволяет агрегату выходить на стабильный номинальный режим и работать на нём продолжительное время, что соответствует максимальному коэффициенту полезного действия, заявленному производителем. Следовательно, влияние заключается не в прямой модуляции мощности, а в создании условий для её полного и экономичного использования за счёт оптимизации временного графика нагрузки.
Улучшение надежности и долговечности системы холодоснабжения через правильный выбор емкости
Корректный подбор аккумулирующего резервуара напрямую влияет на живучесть и ресурс всего комплекса генерации холода, минимизируя цикличность основного агрегата и сглаживая пиковые нагрузки. Грамотно подобранный демпфер-накопитель превращается в ключевой элемент, обеспечивающий плавность функционирования, экономию ресурсов и защиту дорогостоящих компонентов от преждевременного износа.
Основные аспекты повышения надежности через верный выбор аккумулятора:
- Сведение к минимуму количества пусковых циклов силового блока, что значительно увеличивает его межремонтный период.
- Выравнивание дисбаланса между производительностью холодильной машины и переменным потреблением в распределительной сети.
- Обеспечение термической и гидравлической инерции, позволяющей системе переносить кратковременные отключения или скачки нагрузки без сбоев.
- Создание стратегического запаса холодной среды для критически важных потребителей в аварийных ситуациях.
- Снижение динамических нагрузок на трубопроводы и арматуру за счет более плавных переходных процессов.
