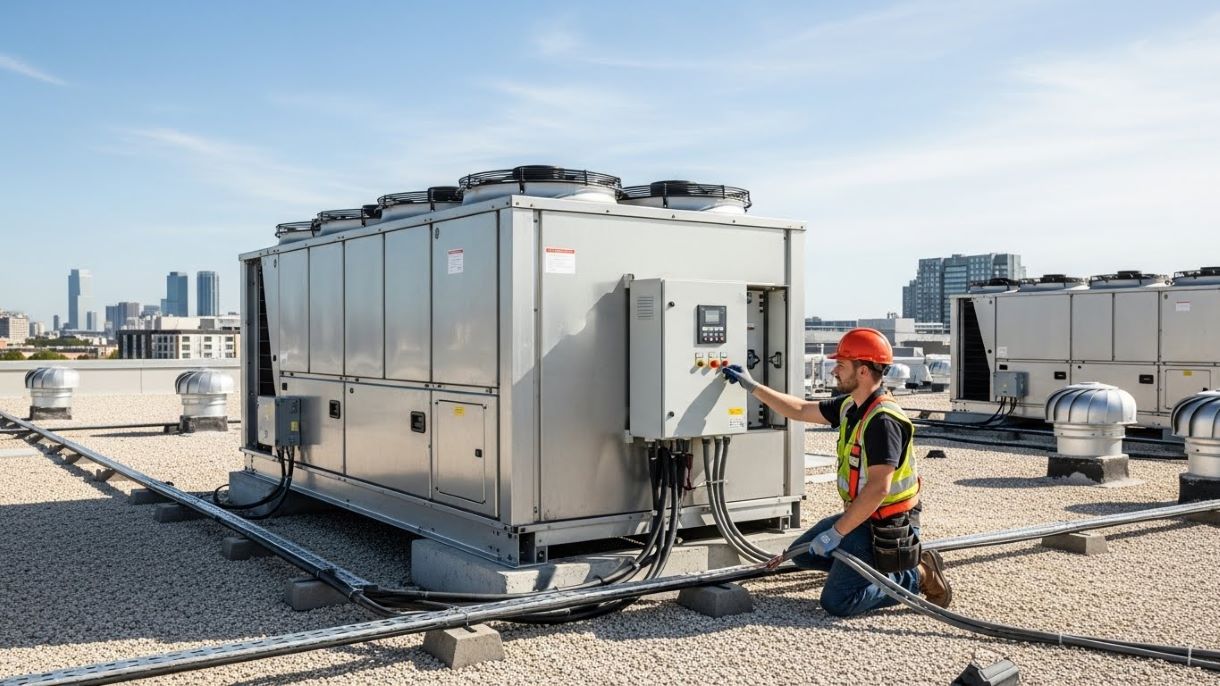

Интеграция чиллера в комплекс автоматизированного контроля требует четкого планирования. Ключевым этапом становится согласование интерфейсов и коммуникационных протоколов оборудования. Физическое подключение выполняют через стандартные цифровые или аналоговые каналы. Грамотная адаптация позволяет реализовать удаленный мониторинг ключевых параметров системы. Это дает возможность гибко управлять температурными режимами и производительностью. Итогом становится слаженная работа всего климатического или технологического комплекса.
Подготовка к интеграции чиллера с системой управления
Перед подключением чиллера изучите его документацию. Осмотрите место для установки чиллера. Убедитесь в наличии всех необходимых компонентов. Проверьте целостность трубопроводов для хладагента. Оцените состояние водяного контура с теплоносителем. Продумайте маршруты для кабелей управления. Уточните требования к электропитанию. Эта подготовка обеспечит плавную интеграцию.
Выбор совместимой системы управления и контроллера
Система управления должна соответствовать типу чиллера. Контроллер обязан поддерживать нужные протоколы связи.
Совместимость напрямую влияет на работоспособность.
Учитывайте возможность масштабирования системы охлаждения. Обратите внимание на удобство интерфейса для настройки. Продумайте сценарии для автоматизации кондиционирования. Правильный выбор предотвратит многие проблемы.
Проверка технических характеристик чиллера и протоколов
Внимательно сверьте паспортные данные вашего агрегата. Особенно важен расход охлаждающей жидкости. Уточните рабочие давления на входе и выходе. Оцените емкость расширительного бака в системе. Определите тип используемого хладагента (фреона). Проверьте заводские настройки чиллера по умолчанию. Убедитесь в поддержке открытого протокола связи.
Контрольный список:
- Соответствие напряжения и мощности.
- Тип и модель интерфейсной платы.
- Наличие цифровых и аналоговых входов/выходов.
- Версия встроенного программного обеспечения.
Сбор необходимого оборудования для подключения
Заранее подготовьте все для монтажа. Это ускорит процесс установки чиллера. Вам понадобятся кабели для передачи сигналов. Не забудьте про средства защиты от утечки. Подготовьте инструмент для обжима контактов. Проверьте наличие расходных материалов для трубопроводов. Грамотный сбор исключит простой во время работ.
Необходимые компоненты:
- Коммутационный шкаф и клеммные колодки.
- Датчики давления и температуры.
- Источник бесперебойного питания (при необходимости).
Монтаж гидравлического и электрического контура
Начните монтаж с прокладки основных трубопроводов. Используйте схемы из руководства по установке. Соблюдайте уклон для правильного дренажа конденсата. Изолируйте линии с охлаждающей жидкостью. Это предотвратит образование конденсата. Закрепите все трубы надежными кронштейнами. Аккуратная укладка обеспечит долгий срок службы.
Соединение чиллера с гидравлическим контуром охлаждения
Соедините выход чиллера с потребителем. Подключите обратную линию к входу агрегата.
Обязательно установите сетчатый фильтр грубой очистки.
Он защитит теплообменник от мусора. Используйте гибкие подводки для компенсации вибраций. Проверьте все резьбовые соединения на герметичность. Затяните их с рекомендуемым моментом. Эта операция критична для водяного охлаждения.
Подключение силовых кабелей и датчиков компрессора
Подайте питание через отдельный автоматический выключатель. Сечение кабеля должно соответствовать мощности. Подключите датчики давления к контрольным точкам. Проверьте целостность термопар испарителя и конденсатора. Все сигнальные провода экранируйте от помех. Аккуратно заведите кабели в клеммную коробку. Правильное подключение — залог работоспособности компрессора.
Контрольный список подключений:
- Фазные и нулевой силовые проводники.
- Датчик низкого и высокого давления.
- Термодатчик нагнетания компрессора.
- Заземляющая шина.
Установка теплообменника и защита от перегрева
Смонтируйте теплообменник согласно монтажной схеме. Обеспечьте свободный доступ воздушным потокам. Для чиллеров с воздушным охлаждением это важно. Установите датчик температуры на выходной магистрали. Он подаст сигнал о перегреве теплоносителя. Настройте уставку срабатывания аварийного реле. Это защитит лазерную трубку от повреждения.
Элементы защиты системы:
- Реле протока охлаждающей жидкости.
- Аварийный термостат.
- Предохранительный клапан на гидравлическом контуре.
- Дублирующий вентилятор обдува конденсатора.
Настройка коммуникационных интерфейсов
Начните с активации сетевого порта на контроллере. Выберите тип интерфейса в меню управления. Установите скорость обмена данными для связи. Назначьте уникальный адрес для вашего устройства. Эта идентификация важна для сети. Проверьте физическое соединение витой парой. Убедитесь в правильности распиновки разъема.
Подключение по Modbus, BACnet или LonWorks
Для Modbus настройте адрес ведомого устройства. В протоколе BACnet укажите идентификатор экземпляра. LonWorks потребует установки нейронного чипа. Каждый протокол имеет свои нюансы настройки. Согласуйте форматы передаваемых регистров данных.
Проверьте корректность контрольных сумм пакетов.
Физический уровень использует RS-485 или Ethernet. Стабильная связь исключает многие неисправности.
Интеграция с BMS для мониторинга параметров
Добавьте чиллер как новое сетевое оборудование. Зарегистрируйте его в базе объектов системы. Сопоставьте внутренние параметры с тегами BMS. Настройте периодичность опроса датчиков давления. Организуйте передачу температур испарителя и конденсатора. Это дает полную картину работы. Мониторинг критичен для своевременного обслуживания.
Ключевые параметры для BMS:
- Текущий режим работы компрессора.
- Состояние аварийных и предупредительных сигналов.
- Энергопотребление холодильного контура.
- Температура подачи и возврата теплоносителя.
Конфигурация сигналов управления режимом работы
Назначьте дискретные входы для внешних команд. Например, «Пуск» или «Сброс неисправности». Свяжите аналоговый сигнал с целевой температурой. Настройте логику работы нескольких компрессоров. Программируйте реакции на изменение нагрузки. Это повышает эффективность системы. Гибкое управление продлевает срок службы.
Типовые управляющие сигналы:
- Включение по сухому контакту.
- Задание производительности (0-10В или 4-20мА).
- Приоритетный останов от вышестоящей системы.
- Сигнал запроса на техническое обслуживание.
Программирование и калибровка системы
Программирование начинается после монтажа чиллера и первичной проверки оборудования. Важно понимать принцип работы и конструкцию чиллера заранее. Система ориентируется на принцип работы чиллера и реальные условия эксплуатации. При подключении чиллера учитывается система кондиционирования и нагрузка. Чиллер для лазерного станка имеет особенно заданные параметры. Правильная установка чиллера лазерного станка упрощает дальнейшие проверки. На этапе используется пошаговое руководство для инженеров. Это снижает ошибки при подключении чиллера к управлению.
Настройка PID-регуляторов температуры и давления
Регуляторы подбираются с учетом работы чиллера в реальных условиях. Температурные параметры важны, так как чиллер охлаждает чувствительное оборудование. Холодильная машина и тип хладагента определяют давление.
В чиллере учитываются тепловые колебания при разных нагрузках.
Для охладителя важна точная реакция без резких изменений. Используется антифриз для защиты при пониженных температурах. Все значения проверяются, когда происходит запуск чиллера в тестовом режиме. Это облегчает последующее техническое обслуживание.
Синхронизация чиллера с общей системой охлаждения
Синхронизация требуется, когда чиллеры работают в одной системе. Общая система учитывает изменения в системе охлаждения всего производства. Чиллером управляют через единый интерфейс диспетчеризации. Это важно для принципа работы всей установки. Установка учитывает особенности водяного охлаждения оборудования. Связь проверяется при подключении чиллера к автоматике.
- Согласование сигналов между чиллерами.
- Распределение нагрузки в системе.
- Контроль температурных показателей.
Тестирование аварийных сигналов и защит
Проверка защит проводится сразу после того, как произойдет установка и подключение. Аварийные сигналы имитируются без риска для оборудования. Для чиллера необходимо иметь быстрый отклик. Проверяется реакция при сбоях питания. В системе учитывается система кондиционирования цеха. Такой подход снижает риски при эксплуатации чиллера.
- Проверка сигналов перегрева.
- Имитация отказов датчиков.
- Анализ реакции системы управления.
Запуск и ввод в эксплуатацию чиллера
Перед началом подайте напряжение на панель управления. Дождитесь завершения самодиагностики оборудования. Подтвердите отсутствие аварийных индикаций. Затем активируйте циркуляционный насос вручную. Убедитесь в равномерном движении теплоносителя. После этого разрешите работу силовой части. Плавно инициируйте старт холодильного цикла. Наблюдайте за первым выходом на заданный параметр.
Пошаговая последовательность первого запуска
| Шаг | Действие | Ключевая проверка |
|---|---|---|
| 1 | Визуально убедитесь в целостности всех линий связи и силовых кабелей. | Отсутствие механических повреждений и надежность контактных соединений. |
| 2 | Подайте напряжение на щит управления для инициализации контроллеров. | Загрузка программного обеспечения и индикация готовности на основных модулях. |
| 3 | Сверьте установленные протоколы обмена в меню чиллера и шлюзе. | Полное совпадение типов протоколов, скоростей передачи и адресных идентификаторов. |
| 4 | Внесите базовые уставки (целевую температуру, пределы) через локальный интерфейс. | Корректное отображение введенных значений без ошибок валидации. |
| 5 | Инициируйте тестовый опрос датчиков давления и температуры с центрального пульта. | Получение адекватных и стабильных показаний в реальном времени. |
| 6 | Запустите компрессор в ручном режиме на минимальной нагрузке. | Плавный набор оборотов и соответствие рабочих токов паспортным значениям. |
| 7 | Проверьте реакцию исполнительных механизмов на команды дистанционно. | Корректное срабатывание регулирующих клапанов и насосов по внешним сигналам. |
| 8 | Проанализируйте логи системы на наличие предупреждений или сбоев связи. | Очистка журнала событий после устранения всех инцидентов. |
| 9 | Переведите комплекс в автоматический режим работы на несколько часов. | Стабильное поддержание заданных параметров без вмешательства оператора. |
| 10 | Документируйте все этапы запуска и итоговые настройки в протокол. | Формирование полного отчета для передачи заказчику и архива. |
Проверка работы компрессора и циркуляции жидкости
Прослушайте звук мотора на разных ступенях нагрузки. Контролируйте вибрацию на основных узлах. Сверьте рабочие токи с паспортными значениями. Убедитесь в плавном росте давления в системе. Отсутствие скачков говорит о правильности монтажа. Проверьте равномерность прогрева всех линий. Зафиксируйте время выхода на стационарное состояние.
Контрольные точки:
- Давление нагнетания и всасывания.
- Перегрев газа на выходе испарителя.
- Температура масла в картере.
- Фактическая скорость потока жидкости.
Корректировка настроек для оптимальной производительности
Проанализируйте данные первых часов функционирования. При необходимости измените уставки регулирующих клапанов. Уточните пороги включения дополнительных вентиляторов. Оптимизируйте разницу температур на входе и выходе. Это напрямую влияет на энергопотребление. Добейтесь минимально достаточной частоты вращения. Финальная подгонка обеспечит максимальный КПД.
Что можно улучшить:
- Гистерезис основных термостатов.
- Коэффициенты ПИД-регулятора мощности.
- График работы при частичной нагрузке.
- Чувствительность датчиков защиты.
Диагностика и обслуживание подключенной системы
Регулярный анализ данных предотвращает серьезные сбои. Ежедневно проверяйте журнал системных событий. Следите за трендами ключевых рабочих параметров. Плановый осмотр выявляет ранние признаки износа. Своевременная замена расходников сохраняет эффективность. Качество монтажа чиллера влияет на частоту поломок. Четкое ведение журнала облегчает диагностику. Проактивный подход экономит время и ресурсы.
Мониторинг работы через систему управления
Централизованный интерфейс показывает состояние узлов. Удаленный доступ позволяет контролировать процесс из офиса. Настраивайте персональные экраны с важными индикаторами. Установите понятные пороги для предупредительных сигналов.
Автоматические отчеты формируются по заданному расписанию.
Графики нагрузки помогают планировать техобслуживание. Мониторинг подтверждает качество установки и наладки. Это основа для принятия взвешенных решений.
Устранение типичных неисправностей подключения
Частой проблемой становится потеря связи. Проверьте целостность кабеля и контакты разъема. Ошибки связи часто указывают на помехи. Убедитесь в правильности адресации сетевых устройств. Неверные показания датчиков требуют калибровки. Сбои питания нарушают логику управления. Системный сброс иногда устраняет программный сбой.
План проверки при неисправности:
- Физическая целостность линии связи.
- Корректность настроек протокола обмена.
- Напряжение питания контроллера и шлюза.
- Отсутствие конфликта IP-адресов в сети.
Рекомендации по эксплуатации и обновлению прошивок
Строго соблюдайте регламенты производителя оборудования. Регулярно архивируйте конфигурации системы управления. Перед обновлением сохраните текущую рабочую версию. Устанавливайте только официальные обновления прошивок. Новые версии часто устраняют старые ошибки. Анализируйте список изменений в обновлении. Обученный персонал снижает операционные риски.
Ключевые действия для поддержания системы:
- Резервное копирование параметров настройки.
- Ведение журнала установленных обновлений.
- Проверка совместимости новых версий прошивок.
- Тестирование обновления на стенде перед установкой.
