Терморегулирующий вентиль под R-404A работает по тем же принципам, что и под другие хладагенты. Расчёт температур и перегрева требует точных таблиц для этой смеси. Неправильная настройка приводит к переливу жидкости в компрессор или к потере производительности из-за недостаточного заполнения испарителя. Ниже разберём, как настроить ТРВ на 404 фреоне по измеренному перегреву и без лишних рисков. Базовая логика: измеряем давление кипения и температуру всасывания, рассчитываем разницу (перегрев), винтом доводим значение до нормы - обычно 4-8 K для холодильной установки. Всё остальное - детали монтажа термобаллона, подбора вентиля и времени на стабилизацию после каждого шага.
Правильно подобранный трв расход хладагента поддерживает на оптимальном уровне. Он не допускает ни перелива, ни голодания испарителя. Чтобы точно определить величину перегрева открытого трв, нужно дождаться стабилизации режима работы системы после каждой регулировки винта. Термобаллон трв играет ключевую роль в управлении клапаном. Его правильная установка и надёжный контакт с трубопроводом критически важны для точного измерения перегрева открытого трв.
Убедитесь в том, что неисправность именно в регулирующем элементе, а не вызвана недостаточной заправкой хладагентом или засорением фильтрующего устройства, прежде чем произвести замену трв. Такие параметры как пропускная способность, температурный диапазон функционирования и тип уравнивания входят в характеристики трв и должны полностью соответствовать техническим требованиям холодильного контура и используемому хладагенту. Монтаж трв устанавливают в магистрали подачи хладоносителя, расположенной непосредственно перед испарительным аппаратом, при этом тип трв определяется производительностью компрессорного агрегата и особенностями конструкции испарителя.
Тракт трв должен быть отрегулирован таким образом, чтобы предотвратить перегрева пара на выходе из испарителя, принимая во внимание фактические параметры теплового воздействия и режимы, в которых функционирует холодильной установки. По завершении настройки тракт трв требует проверки стабильности параметров на протяжении 15-20 минут. Такая проверка даст возможность подтвердить правильность произведённой регулировки и предотвратить нестабильность, которая может нарушить работу холодильной установки.
При работе с R-404A трв следует настраивать с особой тщательностью, поскольку эта смесь чувствительна к отклонениям перегрева и требует точного соблюдения температурных диапазонов. Используйте актуальные таблицы давление-температура именно для 404-го фреона, чтобы избежать ошибок в расчётах. Регулярный контроль перегрева и своевременная корректировка винта помогут поддерживать высокую эффективность системы на протяжении всего срока эксплуатации.

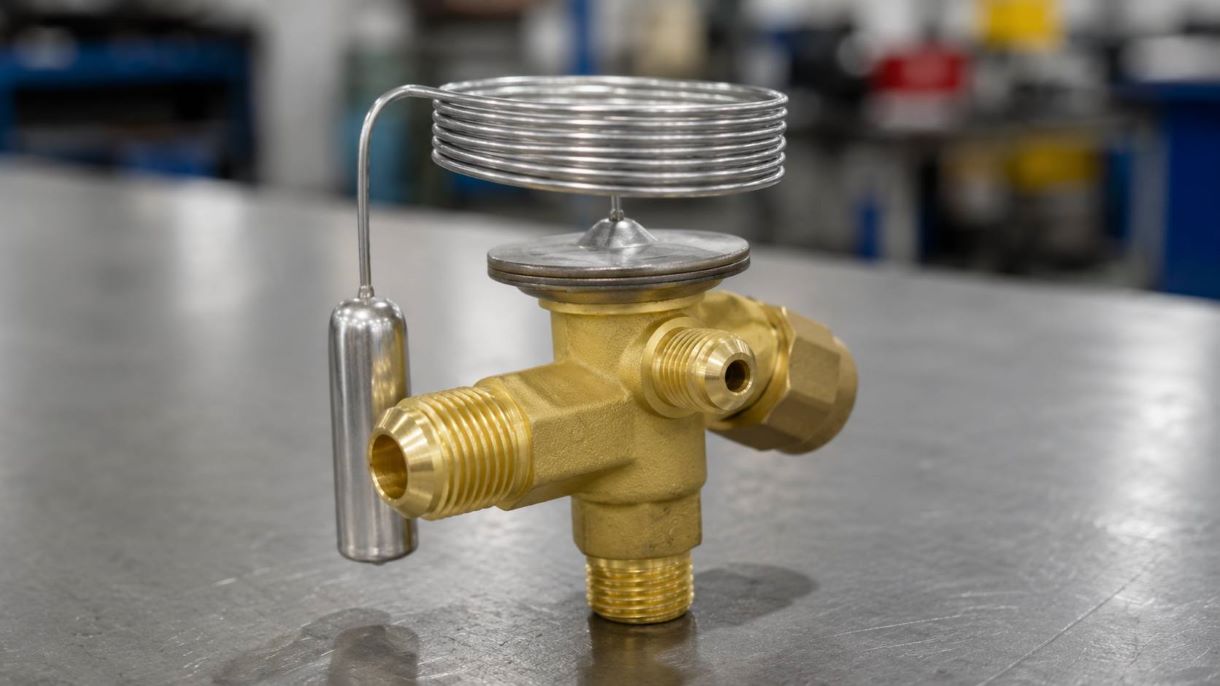

Что такое ТРВ и принцип работы холодильного терморегулирующего вентиля
Терморегулирующий вентиль дозирует подачу жидкого хладагента в испаритель. Конструкция ТРВ сравнивает три силы: давление в термобаллоне (зависит от температуры всасывания), давление кипения в испарителе (через уравнительную линию или внутреннее соединение) и усилие настроечной пружины. Когда температура на выходе из испарителя растёт, давление в термобаллоне толкает мембрану и приоткрывает клапан - в испаритель поступает больше жидкости. Когда температура падает, клапан призакрывается. Конструкция включает корпус с седлом, иглу клапана, мембрану и капилляр к термобаллону. Пружина задаёт базовое усилие, определяющее величины перегрева. Вращая регулировочный винт, мы меняем сжатие пружины и тем самым целевое значение перегрева.
Работа холодильного вентиля с хладагентом R-404A
Для смесевых хладагентов типа фреон 404 механика не меняется. Используйте PT-таблицы для этого хладагента - давлению на манометре соответствуют свои температуры кипения, отличные от R-22 или R-134a.
- Мембрана срабатывает, когда возникает дисбаланс между силой давления внутри термобаллона, давлением насыщенного пара и натяжением пружинного механизма
- Регулировочный винт меняет предварительное сжатие пружины и смещает точку открытия клапана
- Точность измерения температурного режима хладагента, покидающего испаритель, критична для термобаллона - именно эта характеристика определяет надёжность функционирования всего холодильного контура
Правильные условия работы ТРВ подразумевают стабильное давление кипения и отсутствие резких скачков нагрузки на испаритель. Если система долго стояла или была разморожена, при последующем открытии вентиля трв могут начаться пульсации хладагента из-за неравномерного прогрева термобаллона и колебаний давления в контуре. В таких случаях дайте системе выйти на рабочий режим в течение нескольких минут, прежде чем корректировать настройки перегрева.
Помимо этого, трв должен обеспечивать надлежащий перегрев на выходе из испарителя, предотвращая проникновение жидких частиц в компрессор. После того как хладагент в жидком состоянии трв поступает в испаритель, происходит его испарение с одновременным поглощением тепловой энергии от охлаждаемого объекта, при этом термобаллона регистрирует температурные показатели перегретого пара и регулирует степень открытия вентиля трв. Любые сбои в работе вентиля трв - засорение фильтрующего элемента, утечка хладона из термобаллона или повреждение разделительной мембраны - ведут к нарушению режима подачи хладагента в испаритель и снижению производительности холодильной установки.
Понимание того, что такое трв и как он взаимодействует с остальными элементами холодильного контура, ценно для диагностики и настройки системы. Если вы видите нестабильный перегрев или обмерзание испарителя, в первую очередь проверьте состояние терморегулирующего вентиля и правильность установки термобаллона.
Монтаж термобаллона и внешнего уравнения при установке
Положение датчика на всасывающей линии напрямую влияет на точность измерения температуры и стабильность работы. Ошибки здесь приводят к «охоте» вентиля - колебаниям перегрева и производительности. Правильная установка термобаллона - первый шаг к тому, чтобы настраивать трв корректно.
Где ставить термобаллон на испарителе
- На горизонтальном участке трубы после испарителя, до любых маслоотделителей и сифонов. Вертикальный участок не подходит - там поток неоднороден
- Для труб малого диаметра (до 22 мм) баллон крепят сверху, позиция «12 часов». Для больших диаметров - сбоку под углом, 4:30 или 7:30 по циферблату, чтобы исключить контакт с масляной плёнкой на дне трубы
- Крепление должно быть плотным, с хорошим тепловым контактом. Обязательна теплоизоляция, иначе датчик ловит температуру окружающего воздуха вместо температуры всасывания
Внешняя уравнительная линия
Если падение давления в испарителе заметное (длинные змеевики, несколько распределителей), нужен вентиль с внешним уравнением. Уравнительная трубка подключается к всасывающей линии сразу после испарителя и после точки установки термобаллона. Это позволяет ТРВ учитывать реальное давление на выходе, а не на входе испарителя. Без внешнего уравнения при большом ΔP вентиль «видит» завышенное давление, считает настройку перегрева меньше фактической и переливает жидкость. В результате компрессор рискует получить жидкий хладагент.
Корректная установка термобаллона трв исключает ложные срабатывания и обеспечивает стабильный перегрев на выходе из испарителя. При недостаточном падении давления на входе в трв внешнее уравнение не требуется, но в сложных системах его отсутствие критично. Если хладагента в системе трв мало, симптомы схожи с неправильной установкой термобаллона трв - высокий перегрев и низкая производительность.
Подбор и монтаж ТРВ для работы с R-404A
Перед началом настройки необходимо удостовериться в совместимости вентиля с применяемым хладагентом и условиями работы системы. Пропускная способность устройства определяется разностью давлений на его входе и выходе, а также температурными параметрами процессов кипения и конденсации. Методика вычислений приводится производителем в технической документации.
Проверка терморегулирующего вентиля
- Сверьте маркировку: для R-404A/R-507A предназначены модели со специальным обозначением (к примеру, у Данфосс это TE 20 R404A/R507A). Применение вентиля, рассчитанного на иной хладагент, возможно лишь после перерасчёта по справочным таблицам производительности
- Определите требуемую номинальную производительность согласно каталожным данным для фактических температур кипения и конденсации. Типовые расчётные условия - кипение при -10 °C и конденсация в диапазоне +40...+45 °C, однако действительный режим может существенно различаться
- Удостоверьтесь в наличии осушающего фильтра перед регулирующим вентилем и проверьте, что охлаждающая жидкость обладает достаточным переохлаждением (минимум 3-5 K). Недостаточное переохлаждение способно вызвать вскипание хладагента в подающей магистрали, что снизит мощность охлаждения установки
- Проконтролируйте правильность монтажа: датчик температуры размещён на прямолинейном участке трубы, уравнительная линия (если предусмотрена) присоединена должным образом, все соединения герметичны
Равномерное дозирование хладагента в испаритель и предотвращение гидравлических ударов при пуске компрессора обеспечиваются за счёт оптимального значения перепад давления на трв. Если перепад давления на трв недостаточен, пропускная способность регулирующего органа падает, испаритель недополучает необходимое количество хладоносителя, что ведёт к снижению холодопроизводительности всего контура охлаждения.
Методика регулирования ТРВ по измеренному перегреву
Регулировка трв становится возможной лишь при условии, что холодильная система демонстрирует стабильность: компрессор работает на полную мощность, показатели давления конденсации соответствуют норме, камера вышла на требуемый режим работы. Вносить корректировки необходимо постепенно, небольшими шагами, предоставляя установке время для стабилизации после каждого вмешательства. Допускается производить настройку трв только после того, как установка полностью достигнет рабочего режима работы, и регулировка трв выполняется при соблюдении данного требования.
Измерение перегрева
- Подключите манометр к сервисному порту на всасывании и считайте давление. По шкале R-404A на манометре или по PT-таблице определите температуру кипения. Например, при давлении 3,7 бар (абс) температура кипения около -20 °C. Трв давление контролирует автоматически через уравнительную линию
- Измерьте температуру трубы в месте крепления сенсора. Используйте контактный термометр или электронный термометр с хорошим прижимом к трубе. Точность важна - ошибка в 1-2 градуса сильно влияет на расчёт
- Определите перегрев как разницу между показателем температуры на входе испарителя и точкой кипения хладагента. При температуре всасывания -15 °C и точке кипения -20 °C получается 5 K - характерный показатель для установок среднего температурного диапазона. В низкотемпературных холодильных камерах допустимый диапазон составляет 5-8 K, тогда как для среднетемпературных объектов рекомендуется 4-6 K. Статический перегрев фиксируется в режиме, когда компрессорный агрегат находится в состоянии покоя.
Регулировка регулировочным винтом
Откройте вентиль, убрав защитную крышку. В середине корпуса расположен регулировочный винт. Метод настройки трв предусматривает изменение силы натяжения пружинного механизма.
- При значении ниже 4 K существует опасность проникновения жидкости в компрессор. Осуществляйте вращение винта в направлении часовой стрелки на четверть оборота, выждите 10-15 минут, затем проведите повторное измерение. Каждый оборот усиливает натяжение пружинного механизма и вызывает перегрев. В данной ситуации трв слишком раскрыт
- Если показатель велик (больше 8-10 K) - испаритель недозаполнен, производительность падает. Крутите винт против часовой стрелки на четверть оборота, ждите, проверяйте. Ослабление пружины позволяет вентилю открываться шире. Медленно открывать трв до тех пор, пока значение не войдёт в норму
- После каждого изменения дайте системе выйти на новый режим - минимум 10 минут, лучше несколько циклов работы. Только после этого измеряйте параметр и принимайте решение о следующем шаге. Настройки трв во времени должны стабилизироваться
Тонкая настройка на стабильность
Когда показатель выходит за пределы допуска на 1-2 K, следует воспользоваться предложенной методикой. Начните с постепенного увеличения значения (движение по часовой стрелке) до полного устранения нестабильности. После этого медленно уменьшайте показатель (движение против часовой стрелки) до появления первых заметных колебаний. В этой точке выполните обратное движение по часовой стрелке примерно на четверть-половину полного оборота - именно здесь достигается оптимальный режим с наименьшей нестабильностью. Незначительные отклонения в пределах ±1 °C считаются приемлемыми и не требуют вмешательства. Главная цель - исключить скачкообразные изменения и периодическое переполнение теплоносителя. Трв во времени должен работать без пульсирующих колебаний.
Пульсации ТРВ - это периодические колебания перегрева и давления всасывания. Они возникают из-за неправильной установки сенсора, слишком большого проходного сечения вентиля или недостатка хладагента. Закрывать трв до тех пор, пока пульсации не прекратятся, нельзя - это приведёт к потерям холодопроизводительности. Сначала устраните причину колебаний.
В случае трв будет настроен правильно, система выйдет на стабильный режим с оптимальным заполнением испарителя и минимальными потерями холодопроизводительности. Когда возникают сбои в функционировании аппарата, трв могут начаться пульсации показаний - в подобной ситуации необходимо внимательно проверить все крепления датчика и убедиться, что система охлаждения полностью герметична.
При появлении признаков переполнения испарителя с этого момента нужно начать закрывать трв до тех пор, пока показатель не вернётся в безопасный диапазон 5-7 K, после чего довести значения до уровня, при котором исчезнут риски гидроудара компрессора. Если трв слишком большое по пропускной способности для испарителя, даже при полностью закрученном винте показатель останется низким, и потребуется замена вентиля на меньший типоразмер. Перегрев трв нужно контролировать не только в момент настройки, но и периодически в процессе эксплуатации, особенно при изменении тепловой нагрузки на камеру. Когда трв начинает открываться после длительного простоя системы, первые несколько минут показатель может быть нестабильным - это нормально, пока испаритель не заполнится хладагентом равномерно.
Типичные ошибки и решения
Даже опытные монтажники иногда допускают просчёты. Ниже - самые частые проблемы и способы их устранения. Регулирование должно учитывать все факторы.
Основные ошибки при регулировании ТРВ
- Термобаллон снизу трубы или на вертикальном участке даёт неверные показания температуры, вызывает колебания перегрева и «охоту» вентиля. Переставьте баллон на горизонтальный участок в положение 4-8 часов, теплоизолируйте
- Отсутствие внешнего уравнения при большом ΔP заставляет вентиль переливать жидкость, компрессор может получить жидкий хладагент. Используйте ТРВ с внешним уравнением, подключите линию после испарителя
- Использование PT-таблицы другого фреона даёт неверный расчёт перегрева и ошибочную настройку. Применяйте таблицы и шкалы строго для хладагента R-404A
- Настройка без измерений, «на глаз» создаёт риск недолива или перелива, повреждения компрессора, потери производительности. Всегда работайте по манометру и термометру, считайте перегрев
Попытка компенсировать другие проблемы ТРВ
Если система не тянет холод, не пытайтесь решить это только регулировкой вентиля. Снижение перегрева до минимума может временно добавить производительности, но приведёт к переливу и гидроудару. Сначала проверьте заряд хладагента, состояние конденсатора, чистоту испарителя, работу вентиляторов. Только после устранения основных причин доводите ТРВ. Настройку следует выполнять в последнюю очередь.
Перед тем как приступить к финальной настройке, убедитесь, что все компоненты холодильного контура исправны и система работает стабильно - только тогда можно начинать работу ТРВ с точной регулировкой перегрева.
Особенности работы с R-404A
R-404A - зеотропная смесь трёх компонентов с небольшим температурным глайдом (порядка 0,5-1 K). На практике этот глайд почти не влияет на настройку, но требует точных PT-таблиц. Холодильный агент R-404A широко применяется в низкотемпературных установках.
Работа трв в холодильной установке с R-404A
- Если вы переходите на другой хладагент (к примеру, меняете R-22 на R-404A), необходимо убедиться в правильности выбора регулирующего устройства. Разные хладагенты имеют неодинаковые характеристики пропускания, поэтому иногда нужна замена жиклёра или самого регулятора. Пропускная способность трв должна соответствовать новому хладагенту
- Температуры кипения при одинаковых давлениях у R-404A и R-22 разные. Манометр с универсальной шкалой покажет правильное давление, но температуру берите по нужной шкале или таблице
- R-404A в последние годы постепенно выводится из обращения в ряде стран из-за высокого GWP (потенциал глобального потепления). Альтернативы типа R-448A или R-449A требуют перепроверки совместимости с установленным ТРВ
Для корректной работы системы необходима настройка с учётом термодинамических свойств R-404A, которые отличаются от других хладагентов. Регулярная проверка перегрева и давлений поможет избежать проблем с эффективностью установки.
Проверка результата и контроль работы
После завершения настройки дайте системе поработать несколько часов в штатном режиме. Периодически проверяйте перегрев - он должен оставаться в заданном диапазоне без больших колебаний. Трв практически не требует обслуживания при правильной настройке.
Контроль работы при температуре охлаждения
- Измерьте перегрев в начале, середине и конце цикла охлаждения. Значения должны быть близки (разброс не более 2 K). Если перегрев сильно меняется в течение цикла, возможно, вентиль подобран неверно или есть проблемы с термобаллоном
- Проверьте температуру жидкости перед ТРВ - должно быть переохлаждение минимум 3-5 K. Отсутствие переохлаждения указывает на недостаток хладагента или проблемы с конденсатором. Вход трв должен получать жидкий хладагент
- Убедитесь, что температура всасывания стабильна и не опускается ниже точки, когда перегрев становится меньше 4 K. Слишком холодное всасывание - признак перелива
- Проследите за работой компрессора. Посторонние звуки, стуки, вибрации могут говорить о попадании жидкости. В этом случае немедленно увеличьте перегрев
Регулярный контроль перегрева входит в стандартное техническое обслуживание холодильной установки. Рекомендуется проверять значение раз в несколько месяцев или после любых работ с хладоконтуром - дозаправки, замены фильтра, ремонта испарителя.
Если система работает стабильно и все параметры находятся в норме, трв практически закрыт для вмешательства - дальнейшая регулировка не требуется. Фиксируйте показания перегрева в журнале обслуживания для отслеживания изменений в долгосрочной перспективе.
Настройка трв на предельный режим и производительность трв
Предельный режим - это работа установки при максимальной тепловой нагрузке. Вентиль настраивается с минимальным перегревом (4-5 K), чтобы обеспечить максимальное заполнение испарителя. Проходное сечение клапана при этом открыто почти полностью. Однако такая настройка требует постоянного контроля - при снижении нагрузки возможен перелив.
Части трв включают корпус, мембрану, пружину, регулировочный винт, термобаллон и капилляр. Каждая деталь влияет на работу вентиля. Повреждение мембраны или утечка заправки из датчика приводят к полной потере контроля перегрева. В этом случае требуется замена.
Правильная настройка трв требует учёта типа хладагента, конструкции испарителя и диапазона рабочих нагрузок системы. Настройка трв производится поэтапно: сначала устанавливают базовое значение перегрева, затем корректируют его под фактические условия эксплуатации. Когда полностью открытом трв хладагент беспрепятственно проникает в испаритель, это создаёт риск возникновения гидроудара внутри компрессора.
Регулирование ТРВ в многокомпонентных холодильных установках
Холодильные установки с множественными испарительными модулями и несколькими компрессорами представляют определённые трудности для контроля рабочих параметров. Давление на выходе каждого модуля постоянно колеблется при включении и отключении компрессорных агрегатов. Стабильность характеристик в подобных системах достигается применением электронных регуляторов, управляющих давлением всасывания и конденсации. Практически все современные холодильные центры с несколькими компрессорами оснащены такой регулировкой - это типовое решение для контроля давления конденсации.
Влияет ли схема соединения испарителей (один испаритель или параллельное подключение нескольких) на процесс настройки термостатического расширительного вентиля? Нет, не влияет - каждый испаритель имеет индивидуальный ТРВ, регулировка которого выполняется независимо по величине перегрева на выходе данного конкретного теплообменника. Число испарителей в системе роли не играет, ведь у каждого свой автономный расширительный вентиль. Но есть существенная особенность: в параллельных схемах давление всасывания общее для всех контуров, поэтому включение любого испарителя влияет на работу других. Поэтому регулировка трв должна производиться при работающих одновременно всех испарителях.
Каким образом происходит размораживание испарителей? Применяются три основных метода: горячий газ хладагент, электрические нагреватели или прекращение подачи холода. В режиме оттайки расширительный вентиль находится в закрытом положении, циркуляция хладагента прекращена. По завершении цикла разморозки установка возвращается к штатному режиму, перегрев нормализуется без вмешательства.
Бывают ситуации, когда регулировка трв невозможна - конструктивные особенности или полная неисправность клапана делают необходимой его замену. Для типовых холодильных систем рекомендуемая регулировка заключается в установке перегрева 5-8 °C в среднетемпературных камерах и 8-12 °C в низкотемпературных условиях. Правильное регулирование обеспечивает оптимальную производительность всей установки.
Выбор измерительных приборов
Какой из приборов обеспечит наиболее надёжные результаты и окажется оптимальным выбором для контроля температурных превышений? Для фиксации тепловых показателей рекомендуется применять контактный электронный термометр, оснащённый термопарой либо термистором. Бесконтактные инфракрасные модели характеризуются меньшей точностью вследствие зависимости от коэффициента излучения измеряемой поверхности. При необходимости контроля давления подойдёт манометрический коллектор со шкалой R-404A или цифровой манометр с возможностью пересчёта температуры кипения.
Как понять, достаточно ли хладагента в системе? Необходимо проанализировать степень переохлаждения перед терморегулирующим вентилем. Для этого зафиксируйте давление в конденсаторе, по справочным данным найдите соответствующую температуру конденсации, затем измерьте фактическую температуру на жидкостной магистрали перед вентилем. Вычтя температуру конденсации из измеренного значения, получите переохлаждение. Показатель ниже 3 K указывает на недостаток хладагента в контуре. Превышение 10 K свидетельствует об избыточной заправке или неисправности конденсирующего блока.
Электронные ТРВ и автоматизация холодильных систем
В современных холодильных системах широко применяются терморегулирующие вентили электронного типа, оснащённые шаговым приводом. Управление осуществляется через контроллер, который в режиме реального времени отслеживает давление и температуру, вычисляет величину перегрева и регулирует проходное сечение вентиля. Такие устройства обеспечивают быструю адаптацию к колебаниям нагрузки и поддерживают стабильный перегрев на заданном уровне. Настройка процесса упрощается до ввода требуемого параметра перегрева в память контроллера. Современные решения, например Danfoss AK-CC 550 и схожие системы, способны одновременно координировать работу нескольких десятков испарителей, каждый из которых оборудован собственным электронным терморегулирующим вентилем, что значительно превосходит возможности базовых моделей.
Когда нужна помощь специалиста
Настройка представляет собой операцию, которая не отличается сложностью, однако предполагает наличие калиброванного оборудования и чёткого представления о механизме работы системы. При отсутствии манометрического коллектора, откалиброванного под R-404A, и точного термометра рекомендуется обратиться в специализированный сервис. Однако нередко возникает практический вопрос: каким образом выполнить настройку, если в дальнейшем потребуется её корректировка? В такой ситуации следует повторить весь цикл замеров степени перегрева и последующей регулировки посредством регулировочного винта согласно приведённым выше инструкциям.
- Перегрев не стабилизируется даже после многократных регулировок - возможно, проблема не в ТРВ, а в других узлах системы
- Вентиль подобран неверно, и требуется расчёт по каталогу с учётом реальных температур кипения и конденсации
- Необходима замена или переход на другой хладагент - здесь нужен опыт подбора и монтажа
- В системе несколько испарителей или сложная схема с распределителями - настройка требует одновременной балансировки всех контуров
Профессиональная диагностика включает проверку производительности компрессора, состояния конденсатора, герметичности системы и правильности заправки. Настройка - лишь одна из операций в комплексном обслуживании, и иногда проблема кроется в другом месте.
Типовые значения перегрева для различных режимов работы| Режим работы | Температура кипения, °C | Целевой перегрев, K | Примечание |
|---|---|---|---|
| Низкотемпературная камера | от -35 до -25 | 5-8 | Больший перегрев для защиты компрессора |
| Среднетемпературная камера | от -15 до -5 | 4-6 | Оптимальный баланс производительности и безопасности |
| Кондиционирование | от +5 до +10 | 5-7 | Стандартный диапазон для комфортного охлаждения |
| Максимальная нагрузка | любая | 4-5 | Максимальная производительность, требует контроля |
Помните, что производительность ТРВ выше при правильно подобранном типоразмере и корректной настройке перегрева, поэтому самостоятельные эксперименты без должной квалификации могут привести к снижению эффективности всей холодильной установки. В сложных случаях обращение к специалисту позволит избежать дорогостоящих ошибок и сохранить ресурс оборудования.
Если после всех попыток регулировки система работает нестабильно, для точной диагностики трв необходимо специализированное оборудование и опыт работы с конкретными моделями вентилей. Квалифицированный специалист проведёт комплексную проверку всех параметров и при необходимости предложит замену узла на более подходящий для ваших условий эксплуатации.
