Как чиллер работает с низкотемпературными контурами?

Принцип работы низкотемпературного чиллера

Низкотемпературный чиллер функционирует по замкнутому холодильному циклу, где ключевая задача — получить температуру теплоносителя значительно ниже нуля. Для этого применяется тепловой насос, который принудительно отбирает энергию у циркулирующего в контуре раствора, передавая ее во внешнюю среду. Основная цель такого чиллера — обеспечить стабильную низкую температуру на выходе, что достигается за счет глубокого вакуума в зоне испарения жидкого хладагента.

Основные компоненты низкотемпературного чиллера и их функции

Низкотемпературные чиллеры представляют собой сложные холодильные машины, предназначенные для глубокого охлаждения технологических сред. Основная функция такого чиллера — эффективно охлаждать воду или незамерзающие растворы, потребляя при этом минимум электроэнергии для работы своих компонентов. Каждый элемент в этой замкнутой системе охлаждения выполняет критически необходимую задачу, а его надежная работа предотвращает риски, такие как коррозия трубопроводов.

Основные компоненты низкотемпературной холодильной машины и их назначение:

• Компрессор: «Сердце» установки, сжимает пары хладагента, повышая его давление и температуру за счет затрат электроэнергии.
• Конденсатор: Теплообменник, где горячий сжатый хладагент отдает тепло внешней среде (воде или воздуху) и переходит в жидкое состояние.
• Регулирующий клапан (ТРВ): Дросселирующее устройство, которое резко снижает давление и температуру жидкого хладагента перед его подачей в испаритель.
• Испаритель: Второй ключевой теплообменник, в котором холодный хладагент кипит, отбирая теплоту у циркулирующей жидкости (воды или рассола), тем самым обеспечивая ее охлаждение.
• Защитная автоматика: Контролирует давление, температуру и другие параметры, останавливая чиллер при аварийных ситуациях, защищая оборудование.

Принцип работы чиллера в системах охлаждения жидкости

Холодильный аппарат, предназначенный для охлаждения жидких сред, функционирует на основе замкнутого термодинамического цикла, где ключевым процессом является передача тепла от целевой жидкости к окружающей среде. Сначала хладагент в состоянии пара сжимается, повышая свое давление и нагрев, после чего направляется в теплообменник, где конденсируется, отдавая полученную теплоту внешнему воздуху или воде.

Затем, проходя через дросселирующее устройство, он резко теряет давление и охлаждается, поступая в другой теплообменник, где, закипая, отбирает энергию у циркулирующего технологического рассола или воды, обеспечивая его охлаждение. Управление этим процессом осуществляется блоком управления, который регулирует производительность в зависимости от текущей тепловой нагрузки на установку.

Таким образом, холод образуется не «созданием», а переносом тепловой энергии от охлаждаемой субстанции во внешнюю среду посредством фазовых превращений рабочего тела.

Циклы холодопроизводительности в низкотемпературных чиллерах

В машинах, предназначенных для получения значительного холода, реализуются модифицированные схемы для достижения предельных параметров кипения рабочего вещества. Часто применяется двухступенчатое или каскадное сжатие, при котором первоначально охлажденный агент первой ступени используется для конденсации вещества второй, более низкотемпературной, ступени, что позволяет достичь экстремальных показателей.

Для повышения экономичности может внедряться промежуточное охлаждение пара между ступенями сжатия и внутренний теплообмен «жидкость-пар» для перегрева всасываемого газа и дополнительного субохлаждения конденсата. Стабильность работы при частичной нагрузке обеспечивается системами плавного регулирования производительности компрессорного блока, что позволяет избегать частых пусков и остановок.

Суть оптимизации заключается в рациональном использовании сложных многоступенчатых термодинамических процессов, позволяющих сместить режим кипения рабочего тела в область экстремально малых значений давления.

Типы чиллеров для низкотемпературных контуров

Основное деление происходит по способу отвода тепла от конденсатора, выделяя чиллеры с водяным охлаждением конденсатора и агрегаты с воздушным. По типу компрессорного блока широко применяются безмасляные винтовые и турбокомпрессорные машины, способные работать с низким давлением кипения. Для задач с высокой тепловой нагрузкой чаще выбирают мощный чиллер с водяным охлаждением, отличающийся компактностью и эффективностью.

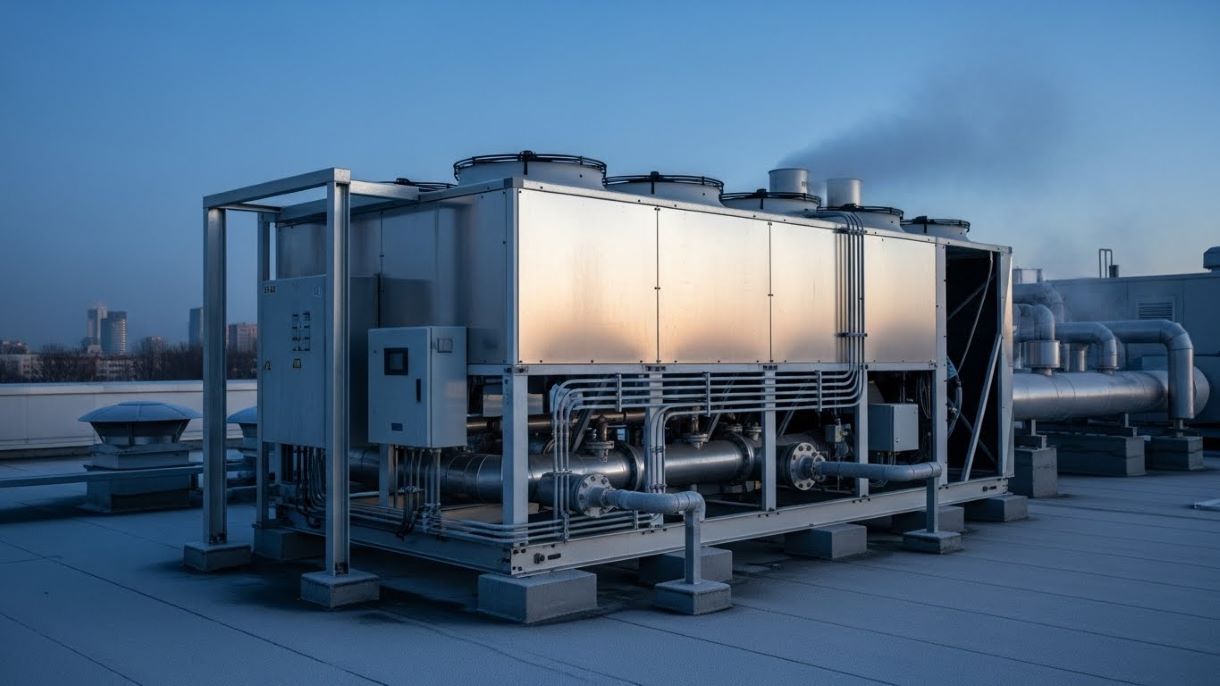

Чиллеры с воздушным охлаждением конденсатора для промышленного применения

Подобные промышленные машины, где сброс тепла осуществляется напрямую в окружающий воздух через оребрённые теплообменники с принудительным обдувом, широко востребованы в отраслях, где нет возможности или экономически нецелесообразно использовать воду.

Их конструктивная особенность — компактность и автономность, так как они не требуют подвода технической воды и монтажа дополнительных сооружений для ее охлаждения, однако их производительность напрямую зависит от температуры окружающей среды.

Такие устройства находят применение в металлообработке для охлаждения станков, в производстве пластмасс для вакуум-формовочного и литьевого оборудования, а также в пищевом секторе для технологических линий, не требующих предельного холода. Для снижения влияния сезонных колебаний и повышения надежности в жаркий период их часто оснащают аварийными выносными теплообменниками с орошением. Главным преимуществом является их полная независимость от водных ресурсов и инфраструктуры, что делает их мобильным и универсальным решением для многих заводских цехов.

Различия между чиллерами с водяным охлаждением и воздушным охлаждением

Выбор типа чиллера для охлаждения воды в низких температурах

Подбор подходящей модели аппарата для таких условий основывается на анализе необходимой степени заморозки рассола и требуемой производительности по холоду.

Ключевым решением становится определение принципа отвода тепла от установки: с использованием окружающего воздуха либо промежуточной жидкости, направляемой в выносной блок. Не менее значимо учесть специфику компрессорного блока, так как для стабильного функционирования в жёстких условиях потребуются спиральные или винтовые модификации, рассчитанные на большой перепад давлений.

Основной фокус при выборе делается на способе сброса тепловой мощности в атмосферу и на конструктивных особенностях «сердца» установки, способного работать на пределе своих возможностей.

Хладагент и теплоноситель в низкотемпературных системах

В качестве рабочего тела холодильного контура применяются современные фреоны, способные кипеть при экстремально низких температурах. Вторичный контур заполняют водный раствор пропиленгликоля или специальных рассолов, которые циркулируют через испаритель, чтобы избежать замерзания. Водный раствор гликоля, выполняющий роль антифриза, защищает систему охлаждения от разрыва и коррозии.

Роль фреона и гликоля в работе низкотемпературного чиллера

Фреон, циркулирующий внутри замкнутой системы, выступает первичным агентом, который благодаря своим физическим свойствам кипит при экстремально малых значениях, забирая энергию у вторичной жидкости.

Гликоль, представляющий собой водный раствор, исполняет роль промежуточной субстанции, которая переносит образовавшийся холод к потребителю, при этом надёжно защищая трубопроводы от разрывов вследствие кристаллизации.

Взаимодействие этих двух веществ происходит в специальном аппарате, где фреон испаряется, а гликоль отдаёт своё тепло, охлаждаясь до заданных пределов. Данный тандем веществ разделяет зоны ответственности, где одно вещество создаёт холод, а другое безопасно доставляет его к месту потребления, предотвращая аварийные ситуации.

Давление хладагента при охлаждении контура низкотемпературного чиллера

В условиях глубокой заморозки давление кипения основного агента опускается до крайне низких, а иногда и вакуумных значений, что предъявляет особые требования к герметичности всей замкнутой схемы.

Компрессор в таком режиме должен преодолевать высокую разницу между зоной всасывания и нагнетания, создавая значительную степень сжатия для перевода пара в состояние готовности к фазовому переходу. Контроль этих показателей становится критически значимым, так как несоответствие фактических значений расчётным может привести к нестабильному кипению и падению холодопроизводительности всей установки.

Устойчивое функционирование всей схемы в экстремальных условиях прямо зависит от способности компрессорного блока создавать и поддерживать заданный перепад давлений на всём протяжении работы.

Свойства теплоносителя для эффективной работы чиллеров

Для обеспечения стабильной и эффективной работы холодильного оборудования критически необходим правильный выбор теплоносителя. Его свойства напрямую влияют на энергопотребление, надежность и долговечность всей установки. Такой чиллер, особенно низкотемпературный, предъявляет к жидкости в контуре особые требования, несоблюдение которых может вывести из строя ключевые компоненты всей системы охлаждения.

Ключевые свойства и требования к теплоносителю для чиллеров:

1. Низкая температура замерзания. Основное требование для низкотемпературных контуров. Достигается использованием водных растворов гликолей (этиленгликоля или пропиленгликоля) в определенной концентрации, которая рассчитывается исходя из минимальной рабочей температуры.
2. Высокая теплоемкость и теплопроводность. Чем выше эти показатели, тем эффективнее происходит перенос тепловой энергии в испарителе, что снижает нагрузку на компрессор и экономит электроэнергию. Вода обладает наилучшими характеристиками, но для защиты от замерзания ее свойства целенаправленно изменяются добавками.
3. Низкая вязкость. Жидкость с низкой вязкостью создает меньшее гидравлическое сопротивление в трубопроводах и теплообменниках, что позволяет использовать менее мощные и более экономичные циркуляционные насосы.
4. Стабильность и инертность. Теплоноситель не должен пениться, разлагаться при рабочих температурах или вступать в химические реакции с материалом труб, уплотнений и самого испарителя. Он должен обладать антикоррозионными свойствами для защиты металлических частей контура.
5. Безопасность и экологичность. Особенно значимо при использовании в пищевой или фармацевтической промышленности, где часто применяют нетоксичный пропиленгликоль. Также учитывается возможность безопасной утилизации.

Конструкция теплообменника и конденсатора в чиллерах

Испаритель, предназначенный для охлаждения рассола, часто выполняется в виде кожухотрубного или пластинчатого аппарата для интенсивного теплообмена. Конденсатор в чиллере с водяным охлаждением — это обычно кожухотрубный охладитель, где хладагент конденсируется, отдавая тепло проточной холодной воде из градирни. Надежность работы системы напрямую зависит от эффективности конденсатора, который в чиллере с водяным охлаждением отводит тепло через водяной конденсатор.

Конденсатор с водяным охлаждением в низкотемпературных чиллерах

Конденсатор, оснащённый отводом тепла через промежуточную жидкость, выступает ключевым элементом в холодильных агрегатах, рассчитанных на экстремальный холод. В установках глубокого охлаждения этот узел обеспечивает стабильный сброс тепловой нагрузки, несмотря на сложный режим функционирования основной холодильной части.

Особенности и характерные черты подобных теплообменных аппаратов:

1. Принцип действия. Сжатый и нагретый пар хладагента проходит внутри трубок или пластин аппарата, отдавая скрытую теплоту парообразования циркулирующей снаружи технической воде. В результате этого процесса газ конденсируется, переходя в жидкую фазу, а нагретая вода направляется во внешний теплоотводящий блок для последующего охлаждения.
2. Конструктивное исполнение. Наиболее распространены кожухотрубные и пластинчатые модели. Первые отличаются высокой надёжностью и способностью выдерживать значительное давление, вторые — компактными размерами и отличными показателями теплопередачи при меньшем объёме.
3. Преимущества в составе охлаждающих машин. По сравнению с воздушными аналогами, данный тип обеспечивает более высокий коэффициент эффективности (COP), так как отвод тепла водой при умеренных плюсовых показателях происходит стабильнее и интенсивнее, чем потоком горячего воздуха. Это позволяет компрессору работать в оптимальном режиме.
4. Специфика обслуживания. Основные эксплуатационные задачи связаны с борьбой против отложений накипи и предотвращением процессов окисления металла. Для этого требуется регулярная промывка и использование ингибированных жидкостей в контуре сброса тепла.

Функция теплообменника в охлаждении жидкости чиллера

Основное предназначение данного аппарата в установках подобного типа заключается в организации интенсивной передачи тепловой энергии между двумя рабочими средами без их непосредственного контакта. В этом элементе установки циркулирующий рассол или незамерзающий состав передает свое тепло кипящему рабочему телу, в результате чего его температура значительно снижается.

Конструкция, обычно пластинчатая или кожухотрубная, проектируется для максимальной площади контакта и минимальных гидравлических потерь, что напрямую влияет на общую производительность всей машины. Его корректная работа гарантирует, что требуемая степень охлаждения будет достигнута с минимальной нагрузкой на компрессорный блок.

Этот компонент служит физической границей, где происходит непосредственное отнятие тепла от целевой среды в пользу хладагента, реализуя основную цель функционирования всего аппарата.

Оптимизация конденсации при работе чиллера для охлаждения

Интенсификация процесса фазового перехода рабочего тела из газообразного состояния в жидкое является ключом к повышению эффективности всего термодинамического цикла. Для этого применяются технические решения, направленные на улучшение теплоотдачи: увеличение площади поверхности ребер теплоотдающего блока, оптимизация скорости потока воздуха или воды, а также поддержание чистоты поверхности для предотвращения образования изолирующего слоя.

В продвинутых моделях реализуется принцип субохлаждения конденсата, когда жидкость после основного фазового перехода дополнительно охлаждается, что повышает удельную холодопроизводительность цикла. Умная регулировка скорости вентиляторов или насосов внешнего контура также позволяет точно дозировать интенсивность процесса, адаптируя его к текущим внешним условиям.

Повышение результативности этой стадии цикла достигается через комплекс инженерных мер по улучшению теплообмена и интеллектуального управления расходом внешней среды.

Компрессор и автоматика в низкотемпературных чиллерах

Сердцем холодильного оборудования является компрессор, где для низких температур часто используют спиральный или винтовой тип, обеспечивающий высокую степень сжатия. Автоматика регулирует время работы компрессора и клапанов, поддерживая заданную температуру теплоносителя и защищая агрегат от аварий. Энергоэффективность всего агрегата определяется точной работой автоматики, управляющей компрессором по сложному алгоритму в зависимости от тепловой нагрузки.

Работа компрессора в системах низкотемпературного охлаждения

Функционирование нагнетателя в агрегатах глубокого замораживания сопряжено с экстремальными рабочими режимами из-за крайне малого давления кипения рабочего тела. Этот ключевой узел должен обеспечивать высокую степень сжатия пара, преодолевая значительную разницу между зонами всасывания и нагнетания, что требует особых конструктивных решений и материалов.

Ключевые аспекты функционирования нагнетающего блока в условиях глубокого холода:

1. Особый расчёт и исполнение. Агрегаты проектируются для работы с увеличенным перепадом давлений и пониженной плотностью всасываемого пара. Часто применяются многоступенчатые схемы сжатия или специальные безмасляные спиральные и винтовые модели, обладающие высокой объёмной эффективностью в таком режиме.
2. Контроль состояния всасываемого пара. Критически необходимо предотвратить попадание в механизм капель жидкого агента, которое может вызвать гидравлический удар и разрушение. Для этого используются дополнительные теплообменники — рекуператоры или пароохладители, гарантирующие перегрев пара на входе.
3. Меры по повышению надёжности. Широко внедряются системы плавного пуска и регулирования производительности (инверторный привод, встроенные скользящие клапаны), снижающие механические и пусковые нагрузки. Обязательно применение усиленной изоляции и, часто, обогрева картера для поддержания вязкости масла.
4. Влияние на общую производительность установки. От корректной работы этого узла напрямую зависит не только конечная холодопроизводительность, но и долговечность всей машины. Его неоптимальное функционирование ведёт к повышенному износу, росту затрат на техобслуживание и снижению стабильности технологического процесса замораживания.

Гидромодуль и система управления для контроля температурного режима

Гидравлический узел, объединяющий насос, расширительный бак, запорную арматуру и устройства защиты, обеспечивает циркуляцию и стабильные параметры незамерзающего состава во внешнем потребительском контуре.

Его основная задача — гарантировать постоянный и достаточный поток среды через теплоотнимающий аппарат установки независимо от изменяющегося расхода у потребителей. Блок электронного управления непрерывно анализирует сигналы датчиков, фиксирующих текущие показатели рассола на выходе, и сравнивает их с заданными уставками. На основе этого сравнения регулятор формирует команды для изменения производительности компрессора и насоса, плавно подстраивая работу всего комплекса под реальную потребность.

Синхронная работа этих двух подсистем обеспечивает точное поддержание требуемых параметров охлажденной среды за счет динамического регулирования мощности установки и характеристик потока.

Автоматика чиллера при работе с низкотемпературными контурами

Управляющая электроника в таких установках выполняет задачу высочайшей точности, непрерывно отслеживая и корректируя параметры для сохранения стабильного режима глубокого замораживания. Она контролирует не только давление хладагента на всасывании и нагнетании, но и степень перегрева пара, что критически важно для защиты компрессора от попадания капель.

Алгоритмы плавно регулируют производительность «сердца» установки, часто используя инверторный привод, чтобы избежать цикличности и сохранить заданную степень охлаждения рассола. Интеграция датчиков точки замерзания позволяет превентивно изменять работу установки, предотвращая образование льда в пластинчатом аппарате.

Интеллектуальная система управления выступает главным гарантом безопасной и экономичной эксплуатации, адаптируя функционал всей схемы под экстремальные условия и изменяющуюся внешнюю нагрузку.

Применение и обслуживание низкотемпературных чиллеров

Данные установки критически необходимы в пищевой промышленности для охлаждения жидкостей и шоковой заморозки, а также в химических лабораториях. Обслуживание чиллеров требует регулярной проверки концентрации антифриза, чистки теплообменников и контроля давления в контурах. Стабильность процесса обеспечивает чиллер с выносным конденсатором или чиллер с водяным охлаждением, выбранный под конкретную технологическую задачу.

Области применения низкотемпературных чиллеров в промышленности

Агрегаты глубокого охлаждения нашли широкое применение в различных секторах промышленного производства, где требуется создание и поддержание стабильного холода значительно ниже нуля градусов Цельсия. Эти установки являются технологическим ядром процессов, для которых стандартное климатическое оборудование неприменимо.

Ключевые промышленные сферы использования агрегатов глубокого замораживания:

1. Пищевая индустрия и смежные направления. Машины незаменимы для операций шокового замораживания мясных, рыбных полуфабрикатов, ягод и готовых блюд, что позволяет сохранить их структуру и питательные свойства. Они же обеспечивают необходимые условия в камерах хранения мороженого и глубоко замороженных продуктов, а также в технологических линиях по производству пищевого льда.
2. Фармацевтическое производство и химическая промышленность. Здесь аппараты используются для проведения кристаллизации, сублимационной сушки (лиофилизации) лекарственных препаратов и вакцин, а также для охлаждения химических реакторов, где экзотермические процессы требуют точного отвода значительного количества тепла при отрицательных показаниях термометра.
3. Металлообработка и машиностроение. Холодильные машины применяются для охлаждения режущего инструмента и закалочных жидкостей в высокоскоростной обработке металлов, а также для создания низкотемпературных сред при термическом упрочнении (криогенной обработке) деталей и инструментов для повышения их износостойкости.
4. Научные исследования и специальные технологии. Установки востребованы в лабораториях для испытания материалов, в лазерных системах, требующих охлаждения активных элементов, а также в создании искусственного льда для ледовых арен и катков круглогодичного использования.

Подключение и интеграция низкотемпературного чиллера в холодильную систему

Внедрение аппарата глубокого холода требует тщательного проектирования обвязки, где особое внимание уделяется гидравлическому сопротивлению и обеспечению постоянного расхода промежуточной среды через испарительный блок. Обязательным этапом является монтаж накопительной ёмкости (буферного бака), которая сглаживает пиковые запросы на холод и исключает частые запуски основного оборудования.

Электрическая и сигнальная коммутация предусматривает сопряжение с общим щитом управления технологической линией для обмена данными и реализации единого алгоритма. Проверка на герметичность и последующая заправка контура специальным хладагентом и незамерзающим составом выполняются с соблюдением строгих регламентов.

Успешный ввод в эксплуатацию напрямую зависит от грамотной гидравлической обвязки, наличия буферной ёмкости и корректной настройки межблочной коммуникации для синхронной работы всех элементов.

Техническое обслуживание чиллеров для обеспечения эффективной работы

Регламентные процедуры направлены на поддержание номинальных характеристик и предотвращение внеплановых остановок, начиная с регулярной очистки поверхностей теплоотвода от загрязнений и пыли. Механики проверяют уровень и состояние смазки в компрессорном блоке, а также плотность и кислотность незамерзающего состава во внешнем контуре, при необходимости выполняя его замену или доливку.

Значимой частью является контроль работы регулирующих органов — расширительных вентилей, соленоидных клапанов и датчиков, чьи показания сверяются с эталонными. Сезонное обслуживание включает в себя проверку работы выносных устройств сброса тепла и диагностику электрических цепей силового блока и управляющей платы.

Систематический и предупредительный характер процедур является фундаментом для долговечности, надёжности и сохранения заявленных производителем эксплуатационных показателей оборудования.
