Гидромодуль в системах охлаждения

Назначение и устройство гидромодуля в системе охлаждения

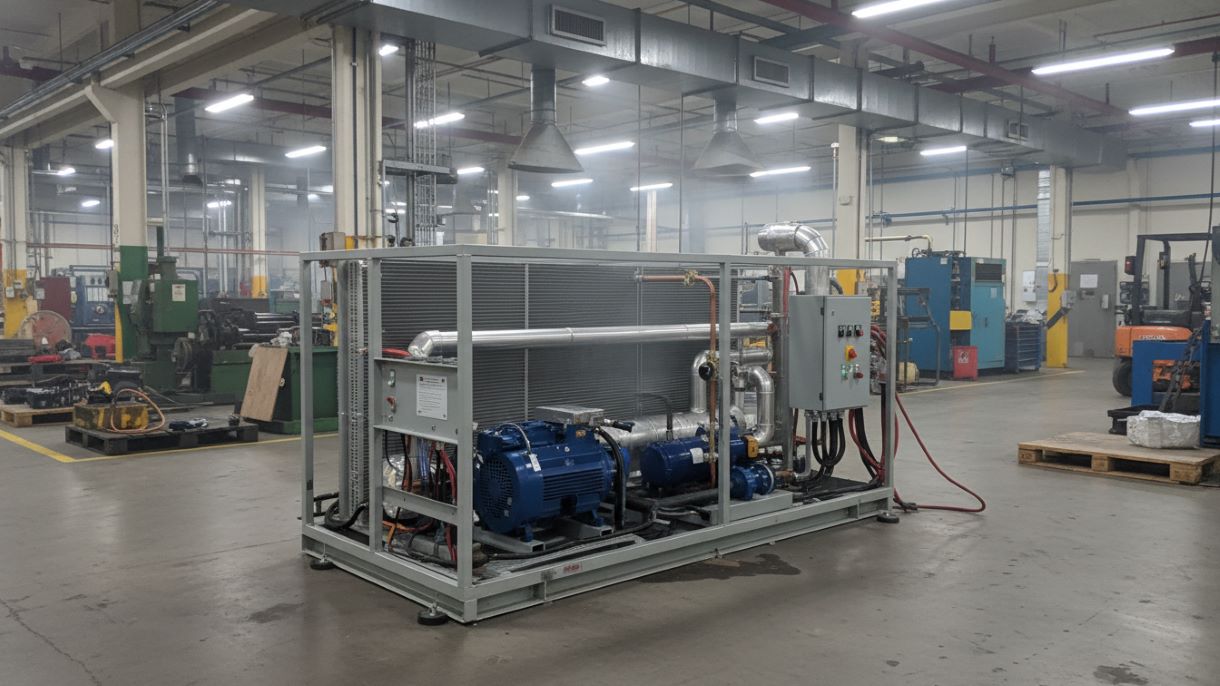

Гидравлический модуль выступает в роли центрального связующего узла в контуре жидкостного охлаждения. Его конструкция объединяет несколько ключевых агрегатов на общей раме, включая насосный узел, расширительный бак и группу запорной арматуры для управления потоками. Благодаря такому модульному исполнению, вся система обретает компактность и становится удобной для технического обслуживания.

Основные компоненты гидравлического модуля

Роль гидромодуля в циркуляции теплоносителя

Основная задача гидромодуля — обеспечить бесперебойную подачу охлажденной жидкости от источника холода к конечным потребителям, например, к теплообменникам кондиционирования. Встроенные в него мощные насосы создают необходимый напор и стабильный расход по всем веткам системы.

Это постоянное движение предотвращает застой и локальный перегрев.

Равномерное распределение потока минимизирует износ оборудования и повышает общую энергоэффективность. Без этого узла эффективный перенос холода от чиллера к потребителям был бы невозможен.

Взаимодействие гидромодуля с чиллером и потребителями

В связке с чиллером гидромодуль берет на себя функцию транспортировки жидкости, которая была охлаждена в испарителе. Он принимает холод от одного агрегата и доставляет его ко множеству удаленных потребителей. Грамотная настройка его работы напрямую влияет на корректное функционирование компрессора чиллера и всего цикла. Для балансировки потоков и отсечения отдельных участков в его состав входит специальная арматура.

Ключевые компоненты модуля для такого взаимодействия:

• Насосная группа, обеспечивающая расчетный напор.
• Запорная и регулирующая арматура для управления гидравлическими режимами.
• Мембранный расширительный бак для компенсации теплового расширения жидкости.
• Контроллер, согласующий работу насосов с нагрузкой от чиллера и потребителей.

Принцип работы гидромодуля и насоса

Гидромодуль для чиллера функционирует как автономная насосная станция, обеспечивающая движение хладоносителя по всей системе. Его основное предназначение — принять охлажденную жидкость от агрегата и доставить её к потребителям, например, к теплообменной установке вентиляции. Сердцем этой установки является насос, который, потребляя электроэнергию, создаёт давление жидкости, необходимое для преодоления сопротивления трубопроводов и арматуры. Таким образом, такой гидромодуль разгружает чиллер, позволяя ему сосредоточиться исключительно на процессе охлаждения жидкости.

Циркуляция жидкости через накопительный бак

В схеме системы холодоснабжения бак гидромодуля играет роль важного элемента системы, выполняющего сразу несколько задач. Жидкость, выходящая из насоса, проходит через этот аккумулирующий бак, который служит буферной ёмкостью.

Ключевым назначением накопительной емкости является сглаживание пиков тепловой нагрузки и обеспечение тепловой инерции, что защищает компрессор от частых запусков.

Также он компенсирует колебания объема рабочего раствора, например, раствора этиленгликоля, вызванные изменением температуры. Это критически важно для стабильной работы и компенсации температурного расширения, что предотвращает скачки давления в системе.

Функции насоса и регулирование давления

Основная задача насоса — создавать и поддерживать расчётное давление в контуре, обеспечивая заданную подачу теплоносителя к потребителям. Это давление должно оставаться стабильным, чтобы гарантировать равномерное холодоснабжение всех точек системы кондиционирования. Для его контроля и безопасности состав гидромодуля включает в себя специальные устройства:

• Редукционные и предохранительные клапаны для защиты от превышения допустимого давления.
• Манометры для визуального мониторинга давления жидкости.
• Запорная арматура для ручного отсечения участков контура во время ремонта или обслуживания.

Автоматическое управление потоком и температурой

Современная система управления гидромодулем — это мозг всего узла, который обеспечивает его эффективную и экономичную работу. Автоматическая система управления непрерывно анализирует параметры, такие как температура возвращающейся жидкости и давление в системе, подстраивая производительность насоса. Это позволяет чиллеру работать в оптимальном режиме, экономя ресурс компрессора и снижая потребление электроэнергии. Регулирование происходит по сложным алгоритмам, которые могут включать:

• Плавное изменение скорости вращения насоса (частотное регулирование).
• Управление трехходовыми клапанами для поддержания заданной температуры подачи.
• Автоматический воздушный клапан для стравливания воздуха из контура.
• Интеграцию с общей автоматикой чиллера для комплексного управления системой.
• Защитные функции, останавливающие насос при аварийном падении давления или уровня жидкости.

Встроенный гидромодуль в составе чиллера

Одно из ключевых решений, которое предлагает современный рынок, — чиллеры со встроенным гидравлическим модулем. Такая компоновка представляет собой готовый к работе холодильный центр, где насосная группа, накопительная емкость и основные элементы управления уже смонтированы производителем. Это избавляет проектировщика от необходимости отдельно от чиллера подбирать и комплектовать насосную станцию. Таким образом, установка такого аппарата на объекте сводится к его подключению к сетям электропитания и трубопроводам системы холодоснабжения, что значительно упрощает монтаж.

Компактная конструкция встроенного модуля

Благодаря интеграции всех компонентов в единый корпус, конструкция подобных чиллеров отличается высокой компактностью. Все элементы — от насосов до буферного накопителя — располагаются на общей раме внутри или непосредственно на шасси агрегата, что минимизирует занимаемую площадь в машинном отделении.

Продуманное размещение узлов и виброизолирующие крепления обеспечивают не только малые габариты, но и существенное снижение шума и вибраций при работе системы.

При этом производители грамотно рассчитывают объем накопительного бака, который служит важным элементом системы для стабилизации работы. Такая компоновка не только экономит пространство, но и повышает эстетику и аккуратность итоговой инсталляции.

Преимущества интегрированной системы для чиллера

Выбор чиллера со встроенным гидромодулем даёт заказчику ряд эксплуатационных и экономических выгод. В первую очередь, это гарантирует полную совместимость всех компонентов и их оптимальную работу на заданную производительность чиллера. Кроме того, такой подход снижает общую сложность проекта и уменьшает количество точек потенциальных утечек или ошибок монтажа. К основным достоинствам можно отнести:

• Сокращение сроков и стоимости монтажных работ за счёт поставки готового узла.
• Гарантированная сбалансированность производительности насосной группы с холодильной мощностью аппарата.
• Упрощённое техническое обслуживание, так как все ключевые узлы доступны в одном месте.
• Снижение риска ошибок при проектировании обвязки, так как основные параметры уже определены и проверены заводом-изготовителем.

Контроль параметров циркуляции в едином агрегате

Когда гидромодуль устанавливается как часть чиллера, управление всем процессом холодоснабжения становится централизованным и более эффективным. Единая система управления получает данные со всех датчиков — как холодильного контура, так и насосной группы — и координирует их работу. Это позволяет тонко синхронизировать режимы, например, плавно регулировать производительность насосов в зависимости от текущей нагрузки на компрессор. Интегрированный контроль обеспечивает:

• Оптимизацию энергопотребления за счёт совместной работы всех систем по единому алгоритму.
• Расширенный мониторинг состояния: контроль давления в насосной группе, температуры на выходе, уровня жидкости в баке.
• Комплексную защиту оборудования: остановку насоса при аварии чиллера и наоборот.
• Удобство для оператора: все параметры и тревоги отображаются на одном дисплее или передаются в общую систему диспетчеризации.
• Автоматическое выполнение стандартных последовательностей запуска и останова, что повышает надёжность.

Применение гидромодуля в системе чиллер-фанкойл

В связке «чиллер-фанкойл» гидравлический модуль выполняет роль незаменимого распределительного центра. Он принимает от холодильной машины поток, температура которого уже понижена до требуемого уровня, и направляет его ко всем локальным теплообменным установкам — фанкойлам, расположенным в разных помещениях. Этот узел обеспечивает не просто перемещение рабочей среды, а её транспортировку с необходимыми параметрами для эффективного поглощения тепла. Таким образом, он становится центральным звеном, от корректной работы которого зависит климатический комфорт во всех обслуживаемых зданиях.

Подключение гидромодуля к чиллеру и фанкойлам

Правильное присоединение модуля к основному оборудованию — залог долгосрочной и безаварийной эксплуатации всей климатической установки. Его врезают в магистрали, соединяющие холодильную машину с разветвленной сетью трубопроводов, ведущих к конечным потребителям.

Грамотная обвязка предусматривает обязательную установку фильтров-грязевиков и запорной арматуры как на входе, так и на выходе, что упрощает сервисное обслуживание любого элемента системы.

Особое внимание уделяется монтажу гибких виброизолирующих вставок для гашения паразитных колебаний от работы насосов. Такой подход минимизирует механические нагрузки на соединения и продлевает ресурс всего оборудования.

Распределение охлаждённого теплоносителя по потребителям

Основная задача гидромодуля в разветвлённой сети — обеспечить равномерную подачу подготовленной среды к каждому фанкойлу, независимо от его удалённости и мощности. Его насосная группа создаёт достаточное усилие, чтобы преодолеть гидравлическое сопротивление всей трубопроводной сети и внутренних теплообменников. Сбалансированное распределение потоков предотвращает ситуации, когда ближайшие к холодильной машине потребители получают избыток холода, а самые дальние — его недостаток. Для тонкой настройки и балансировки системы в составе узла используются следующие компоненты:

• Регулирующие клапаны с электроприводом на каждой ветке для дистанционного управления подачей.
• Балансировочные вентили для ручной точной гидравлической настройки отдельных ответвлений.
• Манометры для визуального контроля давления на подаче и возврате.
• Автоматические воздухоотводчики для удаления воздушных пробок из верхних точек системы, обеспечивающие её полноценную работу.

Регулировка температуры в различных зонах помещения

Возможность индивидуальной настройки микроклимата — ключевое преимущество системы «чиллер-фанкойл», и гидромодуль вносит в это свой существенный вклад. Он обеспечивает постоянную и бесперебойную подачу необходимого объёма охлаждённой среды к каждому фанкойлу, который, в свою очередь, локально регулирует температуру воздуха в помещении. Современные системы управления могут изменять производительность насосов модуля в зависимости от общей нагрузки, что позволяет экономить электроэнергию. Если какой-либо фанкойл по команде термостата закрывает свой клапан, гидромодуль адаптирует рабочие параметры, предотвращая скачки давления и обеспечивая стабильность. Таким образом, этот важный элемент системы обеспечивает не только базовую циркуляцию, но и гибкость, точность и энергоэффективность всего климатического комплекса.

Подбор и выбор подходящего гидромодуля

Корректный выбор этого оборудования напрямую определяет эффективность и надёжность всей климатической установки. Чтобы подобрать гидромодуль, необходимо чётко понимать специфику объекта, на котором он будет работать. Это включает в себя анализ планируемой нагрузки, архитектуры трубопроводов и требований к точности поддержания микроклимата. Тщательный предварительный расчёт позволит избежать типичных ошибок, ведущих к перерасходу энергии или недостаточной холодопроизводительности.

Критерии выбора по производительности и давлению

Основные технические параметры, на которые следует опираться при выборе, — это необходимый объёмный расход рабочей среды и развиваемое давление в контуре. Первый показатель определяет способность системы обеспечивать холодом всех потребителей одновременно, а второй — преодолевать сопротивление сети труб и местных теплообменников. Учёт обоих факторов гарантирует стабильную и экономичную работу как самого узла, так и подключённой к нему техники. Для комплексной оценки необходимо проанализировать следующие моменты:

• Общую расчётную тепловую нагрузку всех потребителей в системе.
• Суммарную длину и конфигурацию магистралей, включая все подъёмы, повороты и регулирующую арматуру.
• Падение давления в самых удалённых и нагруженных ветках схемы.
• Запас производительности, обычно составляющий 10–15%, для компенсации возможных погрешностей расчёта и будущего роста нагрузки.
• Характеристики насосов: кривые зависимости создаваемого давления от расхода.

Совместимость гидромодуля с различными типами чиллеров

Важно убедиться, что выбранное оборудование будет корректно взаимодействовать с конкретной моделью основного источника холода. Производители промышленного чиллера часто предоставляют рекомендации по параметрам подключаемого циркуляционного контура, включая допустимые диапазоны расхода и давления. Совместимость обеспечивает стабильный теплосъём в испарителе холодильной машины, что напрямую влияет на её коэффициент эффективности и долговечность компрессора. Использование проверенных и рекомендованных сочетаний узлов и машин минимизирует риски преждевременного износа и аварийных остановок.

Расчёт необходимой производительности для системы

Определение требуемой мощности — это фундаментальный этап, предшествующий непосредственному выбору оборудования. Исходными данными служат теплоизбытки каждого помещения, которые суммируются для получения общей нагрузки. Затем, на основе разницы температур подачи и обратки, рассчитывается требуемый объёмный расход рабочей среды.

При этом особое внимание уделяется гидравлическому расчёту, который должен учитывать все местные сопротивления, от фильтров и клапанов до теплообменников фанкойлов.

Полученное значение давления позволяет выбрать насос с подходящей характеристикой. Окончательный выбор модели делается с учётом полученных цифр, рекомендаций производителя и требований к энергоэффективности, что в комплексе обеспечивает оптимальные капитальные и эксплуатационные затраты.

Техническое обслуживание и надёжность гидромодуля

Длительный срок службы этого оборудования зависит от регулярного и грамотного сервиса. Продуманное плановое обслуживание предупреждает возникновение серьёзных поломок и внезапных простоев. Такая практика позволяет своевременно заменять изнашивающиеся компоненты, например, уплотнители и подшипники. В конечном итоге это снижает общие затраты на эксплуатацию и гарантирует бесперебойное функционирование климатических установок.

Контроль качества теплоносителя и уровня заполнения

Регулярный мониторинг свойств и количества среды в контуре — обязательное условие эффективной эксплуатации. Качество раствора влияет на теплопередачу и оказывает воздействие на внутренние поверхности труб и теплообменных аппаратов. Периодический лабораторный анализ позволяет выявить отклонения в химическом составе и скорректировать его добавлением ингибиторов или заменой.

Игнорирование контроля уровня в расширительном баке может привести к кавитации насосов и захвату воздуха системой.

Поэтому визуальная проверка уровня и автоматическое доливание при необходимости должны быть включены в регламентные работы.

Профилактика засоров и коррозии в трубопроводах

Со временем во внутреннем пространстве магистралей могут накапливаться отложения, а металлические поверхности подвергаться окислению. Эти процессы уменьшают полезное сечение труб, увеличивают гидравлическое сопротивление и ухудшают теплопередачу. Для борьбы с этим в точках подачи и возврата среды устанавливаются сетчатые фильтры-грязевики, требующие периодической очистки.

Применение ингибированных растворов и поддержание правильного химического баланса в контуре является основным методом защиты от коррозионных процессов.

Соблюдение этих простых правил значительно продлевает ресурс всей распределительной сети.

Диагностика неисправностей насоса и автоматики

Своевременное выявление признаков нестабильной работы помогает избежать дорогостоящего ремонта. Первыми симптомами часто выступают повышенный шум или вибрация от насосной группы, что может указывать на износ подшипников или кавитацию. Электронный блок управления требует проверки корректности получаемых сигналов с датчиков и точности выполнения управляющих команд. Периодический контроль потребляемой мощности двигателей насосов позволяет косвенно оценить состояние гидравлической части системы и выявить скрытые проблемы.
