Надежная и предсказуемая работа централизованной системы кондиционирования, построенной по принципу «чиллер-фанкойл», начинается с понимания ее нервной системы — электрической схемы чиллера. Данная схема представляет собой комплексный чертеж, детализирующий все электрические соединения, управляющие и защитные цепи, которые обеспечивают слаженное функционирование ключевых компонентов агрегата: компрессора, электродвигателей насосов и вентиляторов, а также системы автоматики.
В ее основе лежит задача преобразования электрической энергии в механическую работу сжатия холодильного агента (например, современных фреонов) и организацию управления теплообменными процессами — кипением в испарителе и конденсацией в конденсаторе. Таким образом, электрическая схема чиллера является фундаментальным документом для корректного монтажа, пусконаладки, диагностики неисправностей и безопасного обслуживания этой сложной термодинамической установки.
Основные элементы и устройство чиллера
Конструктивно чиллер – это сложный агрегат, в основе которого лежит замкнутый контур циркуляции хладагента. Ключевыми компонентами, благодаря которым устроен чиллер, являются компрессор, создающий высокое давление газообразный фреон, испаритель чиллера, где происходит процесс охлаждения холодной воды, и конденсатор, отводящий тепло. Состоит чиллер также из вспомогательных элементов, таких как насос для циркуляции воды и вентиль, регулирующий поток, что в целом направлено на обеспечение эффективной работы всей системы. Именно испаритель, где хладагент кипит, отнимая тепло, является сердцем процесса охлаждения воды для климатических систем.
Что такое чиллер и из чего состоит холодильный контур
Чиллер представляет собой установку, предназначенную для понижения температуры рабочей среды, циркулирующей в замкнутой системе.
Холодильный контур этой машины образует замкнутый путь, по которому движется специальное рабочее тело. Этот путь включает несколько ключевых аппаратов, соединенных трубопроводами.
Именно циклическое движение рабочего вещества через эти аппараты, сопровождающееся изменением его агрегатного состояния, и является основой для генерации холода. Основными узлами данного контура являются компрессор, теплообменник, понижающий давление дроссель и еще один теплообменный аппарат, в котором происходит фазовый переход.
Устройство чиллера с компрессором, конденсатором и испарителем
Основу конструкции данного агрегата формируют три главных термодинамических модуля. Компрессор служит для сжатия парообразного рабочего вещества, что приводит к значительному повышению его температуры.
После этого пар направляется в теплообменный аппарат, называемый конденсатором, где он отдает накопленное тепло внешней среде. Далее, пройдя через дросселирующее устройство, рабочее тело поступает в другой теплообменник — испаритель.
Центральным элементом конструкции является компрессор, который, потребляя энергию, инициирует весь цикл, повышая давление и температуру пара. Теплоизолированный корпус объединяет эти компоненты в единый функциональный блок.
Как устроен промышленный чиллер для охлаждения жидкости
Промышленный чиллер для охлаждения жидкости — это устройство, обеспечивающее нагрев хладагента в компрессоре и его последующее охлаждение с помощью чиллера водяного охлаждения, где пар поступающего в испаритель агента после дросселирования при низком давлении вскипает, за счет чего и охлаждается целевая жидкость.
В типовую конструкцию промышленного чиллера входят следующие ключевые элементы:
- Компрессор, создающий давление и температуру хладагента.
- Конденсатор (часто водяной конденсатор) для отвода тепла в циркуляционный контур градирни.
- Испаритель, где кипящий хладагент отбирает тепло от охлаждаемой технологической жидкости.
- Терморегулирующий вентиль для дросселирования хладагента.
- Фильтр-осушитель для очистки контура от влаги и примесей.
- Система автоматики, управляющая режимами работы чиллеров и защищающая от аварий.
- Насосный модуль для циркуляции охлажденной жидкости к потребителям, которыми могут быть, например, системы кондиционирования воздуха.
Принцип работы и схема охлаждения в системах
Принцип работы чиллера заключается в последовательном переносе тепловой энергии из внутреннего контура охлаждения воды во внешнюю среду. В испарителе чиллера жидкий хладагент, поступающий в испаритель через дросселирующее устройство, кипит при низком давлении, активно охлаждает воду, циркулирующую в системе климатического оборудования. Полученный пар сжимается компрессором и направляется в конденсатор, где происходит его конденсация и переход в жидкое состояние с отдачей тепла. Таким образом, чиллер работает по принципу переноса тепла посредством фазовых переходов хладагента, обеспечивая охлаждение теплоносителя.
Принцип работы чиллера и движение хладагента по контуру
Функционирование агрегата базируется на непрерывном цикличном переносе тепловой энергии. Рабочее тело в виде пара нагнетается компрессором, после чего оно поступает в теплоотводящий аппарат. В этом аппарате пар отдает свое тепло и переходит в жидкую фазу.
Затем, пройдя через расширительный вентиль, давление и температура агента резко снижаются, и он поступает в теплообменный аппарат холодопроизводящего блока. Работа установки представляет собой замкнутую последовательность процессов сжатия, теплоотдачи, дросселирования и последующего парообразования с поглощением тепла.
В последнем аппарате вещество вновь испаряется, забирая энергию у целевой среды, и в виде пара возвращается на всасывание компрессора.
Схема работы чиллера с конденсатором воздушного охлаждения
Схема работы такого агрегата основана на замкнутом цикле, где тепло от хладагента в газообразном состоянии отводится в атмосферу через конденсатор с воздушным охлаждением, после чего он, проходя через фильтр-осушитель и терморегулирующий клапан, превращается в жидкий хладагент низкого давления, готовый к кипению в испарителе для охлаждения воды.
Ключевые этапы схемы:
- Сжатие газообразного хладагента в компрессоре с повышением его давления и температуры.
- Отвод тепла в окружающую среду в конденсаторе с воздушным охлаждением, где пар конденсируется в жидкость.
- Очистка и осушение хладагента в фильтр - осушителе.
- Дросселирование жидкого хладагента в терморегулирующем клапане, что приводит к резкому падению его давления и температуры.
- Кипение хладагента в испарителе и отбор тепла от циркулирующей воды, что обеспечивает охлаждение воды для конечных потребителей.
Функции испарителя и теплообменника при охлаждении воды
Испаритель выполняет ключевую задачу в процессе — именно в нем происходит отбор теплоты от целевого потока.
Внутри этого аппарата рабочее вещество, находящееся под низким давлением, активно вскипает, поглощая значительное количество энергии. Пластинчатый или кожухотрубный теплообменный аппарат со стороны целевой среды обеспечивает максимальную площадь контакта для эффективного теплообмена.
Основное предназначение испарителя заключается в обеспечении фазового перехода рабочего тела из жидкого состояния в пар за счет тепла, отнимаемого у циркулирующего потока. Таким образом, температура воды, проходящей через данный узел, снижается до заданного технологического значения.
Контур хладагента и передача тепла
В контур хладагента входит компрессор, испаритель, конденсатор и терморегулирующий клапан, образующие замкнутый цикл. Газообразный хладагент, сжатый компрессором, имеет высокую температуру и давление, что позволяет ему в конденсаторе передать тепловой поток окружающей среде и переходит в жидкое состояние. После дросселирования давление и температура фреона резко падают, и в испарителе он вновь закипает, отбирая энергию у охлаждаемой жидкости. Ключевым этапом является дросселирование, которое готовит хладагент к эффективному кипению и отбору тепла в испарителе.
Циркуляция фреона и теплоносителя в холодильной системе
Два независимых потока циркулируют в системе, выполняя разные задачи. Рабочий агент движется по замкнутому пути, меняя свое фазовое состояние и перенося энергию изнутри наружу. Вторая среда — теплоноситель — передает тепло от конечного потребителя к зоне кипения агента, а охлажденная поступает обратно к оборудованию.
Слаженная работа двух этих потоков, где один служит переносчиком энергии, а другой — источником и приемником тепла, определяет стабильность работы всей установки. Их циркуляция обеспечивается насосными агрегатами и силовым блоком, создающим перепад давлений.
Особенности передачи тепла через промежуточный теплообменник
Передача тепла через промежуточный аппарат характеризуется отсутствием прямого контакта между средами, что позволяет разделить два независимых потока, обеспечивая безопасность, управляемость и стабильность процессов.
Основные особенности такого теплопереноса включают:
- Разделение рабочих сред с различными физико-химическими свойствами или давлениями.
- Зависимость эффективности процесса от площади поверхности и материала разделяющей стенки.
- Повышенную инерционность системы при изменении температурного режима по сравнению с прямым смешением.
- Возможность работы в широком диапазоне температур и давлений, а также с агрессивными жидкостями.
- Необходимость применения дополнительного насосного оборудования для циркуляции каждого из контуров.
- Образование зон локального перегрева или обледенения при неправильном расчете или нарушении режимов течения.
Как охлаждающий контур влияет на эффективность работы чиллера
Эффективность установки напрямую зависит от грамотного отвода тепла от аппарата, где пар конденсируется. Если рассеивание энергии во внешнюю среду происходит недостаточно интенсивно, давление конденсации растет, что увеличивает нагрузку на силовой агрегат и энергопотребление.
Способ охлаждения — обдув атмосферным воздухом или использование промежуточной среды в градирне — задает предельные температурные условия и стабильность. Следовательно, КПД всего агрегата в значительной степени ограничивается производительностью узла, рассеивающего тепло, и температурой доступной для этого внешней среды.
Оптимизация этого узла через увеличение площади поверхности или улучшение обдува является ключом к экономии.
Принципиальная схема управления и подключения
Принципиальная схема чиллера и управления интегрирует силовые цепи питания компрессора и вентиляторов с цепями сигнализации и защиты. Такая схема автоматически регулирует работу оборудования, изменяя производительность в зависимости от температуры воды на выходе из испарителя, используя датчики и программируемые контроллеры. Для сложных систем, например, может применяться двухнасосная схема резервирования, повышающая надежность. Сердцем схемы управления является контроллер, который на основании данных о температуре теплоносителя регулирует мощность компрессора и работу вспомогательных элементов.
Принципиальная схема чиллера и последовательность элементов
Конструктивный чертеж агрегата отражает логическую цепочку основных компонентов и их взаимосвязь. Стандартная последовательность начинается с блока сжатия, где повышается давление и температура парообразного рабочего тела.
Далее следует аппарат, в котором пар отдает свое тепло и переходит в жидкую фазу, после чего поток проходит через устройство для понижения давления. Четкое следование по маршруту «силовой агрегат — теплоотводящий узел — дроссель — теплообменник кипения» является обязательным условием для осуществления холодильного цикла.
Завершает цепь аппарат, в котором происходит вскипание агента с поглощением энергии, откуда пар возвращается к началу пути.
Электрическое подключение насосов, компрессора и автоматики
Электромонтаж силовых и управляющих цепей осуществляется согласно проекту, который включает распределительные щиты и защитную аппаратуру.
Линии питания для двигателя силового агрегата и приводов циркуляционных насосов выполняются кабелем соответствующего сечения с обязательной установкой устройств защиты от перегрузок. Кабельные связи для датчиков, контроллеров и исполнительных механизмов образуют низковольтную сеть управления и сигнализации.
Грамотная реализация электромонтажа с разделением силовых и сигнальных трасс — это основа для безопасной, бесперебойной и управляемой работы всего комплекса оборудования. Все соединения должны соответствовать требованиям нормативных документов по электробезопасности.
Роль датчиков температуры и давления в системах охлаждения
Датчики температуры и давления выступают в качестве сенсорных элементов, преобразующих физические параметры в управляющие сигналы для автоматического регулирования и защиты холодильного оборудования.
Их функциональная роль заключается в следующем:
- Обеспечение обратной связи для поддержания заданного теплового режима рабочей жидкости.
- Контроль безопасных границ работы компрессора по перегреву и уровню сжатия.
- Запуск и остановка исполнительных механизмов по достижении установленных уставок.
- Формирование данных для диагностики неисправностей и оценки эффективности установки.
- Активация аварийных отсечек и предупредительной сигнализации при отклонениях от нормы.
- Оптимизация энергопотребления через адаптивное изменение производительности агрегата.
Разновидности чиллеров и схем их работы
Основное деление происходит по способу отвода тепла от конденсатора: существуют чиллеры с воздушным охлаждением, где конденсатор с воздушным охлаждением обдувается вентиляторами, и чиллеры с водяным охлаждением, использующие водяным охлаждением конденсатора через градирню. Работает чиллер каждого типа по общему термодинамическому циклу, но схемы подключения к внешним системам различаются: воздушные модели проще в монтаже, а водяные часто эффективнее и компактнее. Выбор между воздушным и водяным охлаждением конденсатора определяет всю архитектуру внешнего контура теплоотвода и требования к месту установки агрегата.
Виды чиллеров: водяного и воздушного охлаждения
| Критерий сравнения | Агрегаты с теплоотводом в атмосферу | Агрегаты с теплоотводом через промежуточную жидкость |
|---|---|---|
| Принцип действия | Тепло из внутреннего цикла передается напрямую потоку атмосферного воздуха, нагнетаемого вентиляторами. | Тепло от рабочего тела передается циркулирующей жидкости, которая затем охлаждается в выносной градирне. |
| Конструктивное исполнение | Компактный моноблок или сплит-система с выносным узлом для обдува, все основные компоненты интегрированы. | Узел теплосъема выполнен в виде кожухотрубного или пластинчатого аппарата, требует монтажа внешней градирни и насосной станции. |
| Требования к месту монтажа | Необходим постоянный приток чистого атмосферного воздуха и свободное пространство для его выброса; возможна установка на улице или крыше. | Требуется отдельное помещение или площадка для размещения самого аппарата и места для градирни с насосным оборудованием. |
| Эксплуатационные особенности | Производительность зависит от температуры окружающей среды; выше уровень создаваемого шума от вентиляторов; проще в монтаже. | Стабильная эффективность, менее зависимая от внешних условий; ниже уровень шума в обслуживаемом помещении; сложнее и дороже в монтаже. |
| Экономическая эффективность | Ниже капитальные затраты, но выше эксплуатационные расходы в жаркий период из-за снижения КПД. | Выше начальные инвестиции, но общая стоимость владения часто ниже благодаря высокому и стабильному коэффициенту эффективности. |
| Типичная сфера применения | Средние и крупные системы кондиционирования зданий, технологические процессы, не требующие очень низких температур. | Крупные объекты с высокой постоянной нагрузкой (ЦОДы, производственные линии), где критична стабильность и энергоэффективность. |

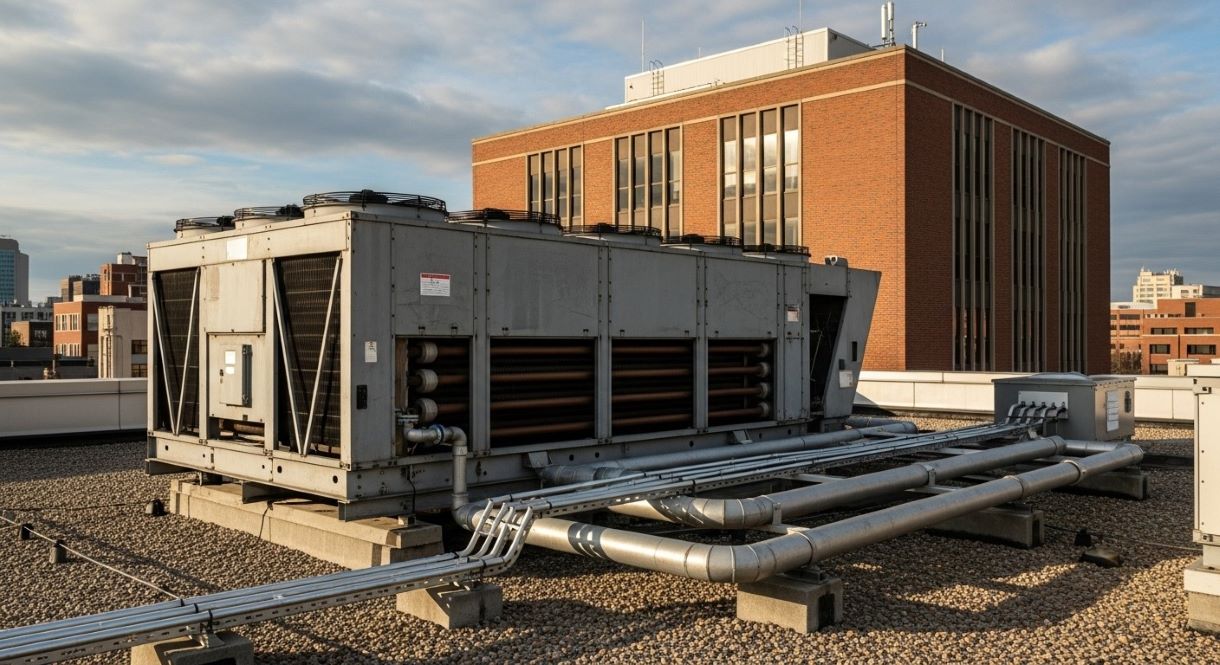

Схема подключения чиллера с конденсатором воздушного охлаждения
Архитектура обвязки агрегата с атмосферным теплоотводом включает силовые и управляющие линии для его узлов, а также соединения с внешними сетями.
Ключевые элементы этой архитектуры:
- Электрические линии питания для компрессорно-двигательного блока и привода вентиляторов.
- Магистрали для циркуляции охлаждаемой среды между испарителем и потребителями.
- Трубопроводы к градирне или городскому водоснабжению для подпитки и дренажа.
- Кабели связи от датчиков расхода, уровня и температуры к блоку управления.
- Цепи аварийной и предупредительной сигнализации, интегрированные в общую систему здания.
- Устройства защиты от перегрузки и устройство защитного отключения в распределительном щите.
Промышленные чиллеры и особенности их холодильной схемы
Промышленные установки отличаются высокой мощностью и конструкцией, рассчитанной на непрерывную работу в тяжелых условиях.
Особенностью их внутренней архитектуры часто является применение многоступенчатых или винтовых силовых агрегатов для сжатия рабочего тела.
Теплообменные аппараты, такие как кожухотрубные, проектируются с большим запасом прочности и ремонтопригодности. Отличительной чертой таких систем является дублирование ключевых компонентов и сложная система автоматики, обеспечивающая надежность и точное поддержание температурного режима. Для них характерно использование выносных градирен и дополнительных контуров с незамерзающими растворами.
Повышение эффективности работы холодильного оборудования
Эффективность чиллера напрямую определяет экономичность систем кондиционирования. Для ее повышения применяют многоступенчатые компрессоры, используют фильтр-осушители для поддержания чистоты контура и внедряют системы свободного охлаждения (фрикулинга), когда охлаждение воды происходит без работы компрессора при низкой уличной температурой. Регулярное обслуживание и модернизация управляющей автоматики также необходимы для работы требуют от оборудования максимальной производительности. Внедрение режима свободного охлаждения является одним из наиболее действенных способов радикального снижения энергопотребления в холодное время года.
Как выбрать чиллер для эффективной работы системы охлаждения
Оптимальный подбор агрегата требует комплексного анализа требуемой холодопроизводительности, параметров теплоносителя, климатических условий и экономической целесообразности.
Ключевые критерии для корректного подбора:
- Тепловая нагрузка, рассчитываемая на основе максимального теплоотвода от оборудования или помещения.
- Температурный диапазон подаваемой жидкости, необходимый для технологического процесса или кондиционирования.
- Способ отвода тепла: использование атмосферного воздуха или градирни.
- Энергетическая эффективность установки, выраженная в показателях COP или EER.
- Тип и ступенчатость регулирования производительности компрессора.
- Габаритные ограничения, уровень шума и возможности для сервисного обслуживания.
- Соответствие экологическим нормам, в том числе по используемому рабочему веществу.
Настройка параметров для повышения холодопроизводительности
Повышение производительности агрегата достигается тонкой оптимизацией рабочих уставок, управляющих его функционированием. Ключевым является регулирование уровня перегрева пара на всасывании и переохлаждения жидкой фазы перед дроссельным устройством. Корректировка скорости вращения вентиляторов теплоотвода или расхода воды через градирню позволяет снизить температуру конденсации.
Наиболее значимого эффекта можно достичь, оптимизировав разницу между температурой конденсации и кипения рабочего тела, которая напрямую определяет энергетическую эффективность цикла.
Также необходим контроль температуры возвращающейся от потребителя среды для исключения работы в нерасчетных режимах.
Преимущества промежуточного теплообменника в промышленных схемах
Внедрение дополнительного теплообменного аппарата между линиями всасывания и нагнетания дает значимые эксплуатационные выгоды.
Его основная задача — использование холодного пара, выходящего из испарителя, для дополнительного охлаждения жидкой фазы, направляемой в дроссель. Это позволяет увеличить холодопроизводительность цикла без дополнительных затрат энергии.
Главный плюс такого решения заключается в повышении общей энергоэффективности системы за счет внутренней рекуперации тепла внутри холодильного тракта. Кроме того, это способствует снижению тепловой нагрузки на основной узел теплоотвода и повышает стабильность работы силового агрегата.
