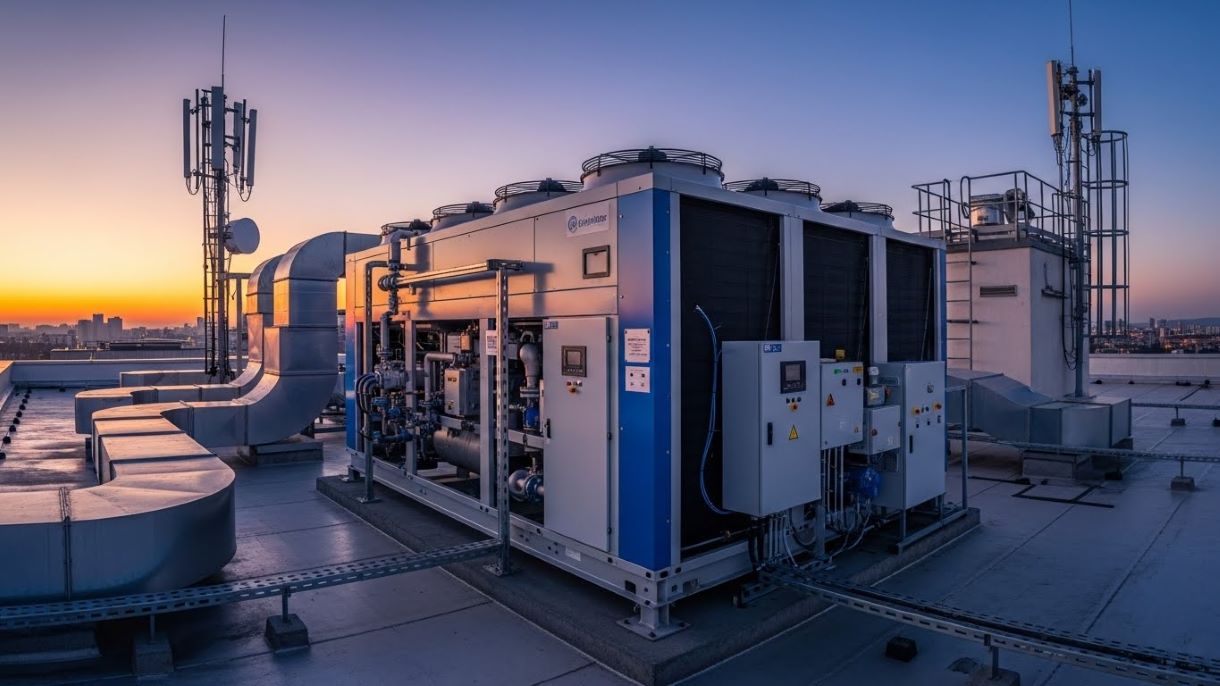

В процессе работы любого холодильный агрегат, будь то чиллер с воздушным или водяным охлаждением, на поверхности испарителя неизбежно образуется конденсат. Этот процесс напрямую связан с принцип работы чиллера: когда теплый воздух соприкасается с холодными трубками теплообменника, содержащаяся в нем влага переходит из газообразный состояния в жидкость. Образующаяся вода требует организованного отвода, поскольку ее скопление может нарушить работы системы и привести к коррозии внутренних компонентов.
Таким образом, дренажная система выполняет ценную функцию – удаление конденсата, обеспечивая тем самым стабильную работу всего комплекса чиллеры и фанкойлы и защищая строительные конструкции от повреждения влагой. Без эффективного дренажа даже совершенный по холодопроизводительности чиллер – это потенциальный источник проблем, способный вывести из строя дорогостоящее оборудование и нарушить микроклимат помещений.
Устройство дренажной системы чиллера
Устройство дренажной системы чиллера напоминает канализацию в миниатюре, но с техническими особенностями. Её главная задача — организованно удалять жидкость, образующуюся при контакте теплого воздуха с холодным испарителем. От её исправности зависит не только работа чиллера, но и сохранность помещения, в котором он установлен.
Основные компоненты дренажного контура
| Компонент | Функциональное назначение | Особенности работы |
|---|---|---|
| Дренажный поддон | Сбор конденсата, образующегося на поверхности теплоносителья в чиллере при работе системы кондиционирования воздуха | Изготавливается из нержавеющей стали или пластика; расположен под испарительным блоком; требует регулярной очистки от загрязнений |
| Дренажные трубопроводы | Транспортная магистраль для отвода собранной влаги к точке утилизации | Монтируются с обязательным уклоном (≥1%); для чиллеры с водяным охлаждением часто комплектуются теплоизоляцией; диаметр подбирается по расчетному объему конденсата |
| Гидравлический затвор (сифон) | Блокирование обратного поступления воздуха из канализации в систему кондиционирования | U-образная или кольцевая конструкция, создающая водяную пробку; предотвращает распространение неприятных запахов в обслуживаемые помещения |
| Дренажная насосная станция | Принудительное перемещение конденсата при невозможности организации самотечного дренажа | Используется при нижнем расположении чиллером относительно точки сброса; оснащается поплавковыми выключателями и аварийной сигнализацией |
| Система мониторинга | Контроль исправности дренажного контура и своевременное оповещение о засорах | Включает датчики переполнения поддонов и расходомеры; интегрируется с общей автоматикой охлаждения конденсатора |
Трапы и сифоны для отвода конденсата
Трапы и сифоны для отвода конденсата выполняют роль гидрозатвора, создавая барьер для проникновения воздуха из канализации. Без этого элемента в помещение могут проникать неприятные запахи, а система вентиляции будет работать неэффективно.
Конструкции сифонов включают:
- U-образные колена с пробкой для очистки
- Сухие трапы для помещений с нерегулярной работой оборудования
- Сифоны с разрывом струи для подключения к ливневой канализации
- Прямые модели с вертикальным выпуском
Дренажные поддоны и их расположение
Дренажные поддоны и их расположение требуют точного расчета, так как они являются точкой сбора всего образующегося конденсата. Их устанавливают под всеми узлами, где возможно выпадение влаги из воздуха.
Критерии выбора поддонов:
- Объем и площадь, соответствующие производительности чиллера
- Материал изготовления (пластик, оцинкованная сталь)
- Наличие теплоизоляции для предотвращения образования конденсата на внешних стенках
- Конструкция с двумя выпусками для гарантированного стока
Организация отвода конденсата для лучшей работы системы
Организация отвода конденсата напоминает проектирование мини-канализации для климатической техники. Эта система должна бесперебойно удалять жидкий конденсат, образующийся в процессе охлаждения воздуха. Грамотная организация предотвращает протечки и защищает строительные конструкции здание от повреждения влагой.
Требования к уклону дренажных трубопроводов
Требования к уклону дренажных трубопроводов основаны на законах физики, позволяющих воде стекать самотеком.
Для большинства систем достаточно уклона 1 см на каждый погонный метр трассы.
При монтажа наружных магистралей учитывают риск просадки грунта, который может нарушить расчетный уклон. Слишком крутой угол также нежелателен — он приводит к ускоренному износу труб и шумному течению жидкости. Соблюдение нормативных уклонов необходимо для чиллеров с воздушным охлаждением, устанавливаемых на крышах и технических этажах.
Расчет производительности дренажной системы
Расчет производительности дренажной системы начинается с определения объема образующегося конденсата. Этот показатель напрямую зависит от мощности чиллера и влажности воздуха в помещении.
Ключевые параметры для расчета:
- Производительность оборудования по холоду
- Среднесуточная температура и влажность воздуха
- Количество и тип подключаемых фанкойлов
- Пиковые нагрузки в период максимальной влажности
Установка дренажных насосов
Установка дренажных насосов становится необходимостью, когда невозможно организовать самотечный сток. Эти устройства принудительно перемещают конденсат в нужном направлении.
Особенности монтажа включают:
- Размещение насоса в самой низкой точке системы
- Обязательную установку обратного клапана
- Подключение к системе аварийной сигнализации
- Организацию доступа для регулярного обслуживания
Монтаж дренажных коммуникаций
Монтаж дренажных коммуникаций требует такого же внимания, как и прокладка основных систем. Эти скромные трубки играют участвуют в защите вашего чиллера и помещения от воды. Грамотно выполненный монтаж предотвращает засоры и обеспечивает долговечность всей системы кондиционирования.
Прокладка дренажных трубопроводов
Прокладка дренажных трубопроводов начинается с тщательного планирования трассы от каждого блока до точки сброса. Мастер обязательно выдерживает постоянный уклон – обычно 1 см на метр – чтобы вода уходила самотеком, не застаиваясь в трубках.
Для соединений используют специальные пайку или фитинги, гарантирующие герметичность на весь расширительный срок службы.
Особое внимание уделяют местам проходов через стены, защищая их гильзами. Помните: даже идеальный фреоновый контур не спасет от потопа при плохой дренажной разводке.
Теплоизоляция дренажной системы
Теплоизоляция дренажной системы необходима для предотвращения образования конденсата на наружных поверхностях труб. Без изоляции холодная вода, проходящая по дренажу, будет охлаждать трубопровод.
Материалы для теплоизоляции:
- Вспененный полиэтилен (пенополиэтилен)
- Минераловатные цилиндры
- Каучуковые трубные оболочки
- Пенополиуретановые скорлупы
Подключение к канализационным сетям
Подключение к канализационным сетям выполняют через сухой разрыв или сифон для предотвращения обратного хода запахов. Это финальный этап, завершающий дренажный контур.
Способы подключения включают:
- Установку дренажных сифонов с гидрозатвором
- Подсоединение через воронки с воздушным разрывом
- Монтаж обратных клапанов на вертикальных участках
- Оборудование ревизионных люков для прочистки
Эксплуатация дренажной системы
Эксплуатация дренажной системы напоминает уход за аквариумом – требуется регулярное, но несложное обслуживание. От ее исправности напрямую зависит эффективность работы всего климатического оборудования. Правильная эксплуатация предотвращает 90% проблем, связанных с утечками воды и нарушением микроклимата в помещении.
Регулярная очистка дренажных линий
Регулярная очистка дренажных линий должна стать такой же привычной процедурой, как замена фильтров в кондиционере. Со временем внутри труб скапливается слизь, пыль и мелкий мусор, что постепенно уменьшает проходное сечение.
Для система чиллер-фанкойл с большим количество фанкойлов рекомендуется проводить прочистку перед началом каждого сезона активной работы.
Самый простой способ – залить в дренажные отверстия специальный состав, растворяющий органические отложения. Более серьезные засоры требуют механической прочистки с помощью сантехнического троса.
Помните: чистый дренаж – гарантия того, что чиллер с фанкойлами не преподнесет неприятных сюрпризов в виде луж на полу.
Контроль работы дренажных насосов
Контроль работы дренажных насосов особенно важен для систем с принудительным отводом конденсата. Эти устройства обеспечивают стабильный расход воды даже при сложной геометрии прокладки труб.
Проверка включает:
- Тестирование поплавкового механизма
- Контроль уровня шума при работе
- Проверку герметичности соединений
- Очистку фильтра-сетки на входе
Профилактика засоров и замерзания
Профилактика засоров и замерзания начинается с правильного монтаж чиллера и проектирования дренажных трасс. Для регионов с холодными зимами обязательно используют греющие кабели.
Меры профилактики:
- Установка фильтров-сеток на входе в дренаж
- Применение антибактериальных таблеток в поддонах
- Утепление наружных участков трубопроводов
- Регулярная проверка уклона дренажных магистралей
Типовые проблемы дренажных систем
Типовые проблемы дренажных систем могут доставить немало хлопот владельцам климатической техники. Чаще всего возникают засоры, протечки и выход из строя дренажных насосов. Эти неисправности способны нарушить работу даже идеально настроенной система кондиционирования, поэтому важно своевременно их устранять.
Засоры дренажных каналов и их устранение
Засоры дренажных каналов и их устранение – самая распространенная ситуация в практике обслуживания. Со временем внутри трубок скапливается пыль, образуется слизь и размножаются микроорганизмы, создавая плотные пробки.
Первым признаком проблемы становится появление воды вокруг блока или неприятный запах в помещении.
Для прочистки можно использовать специальные химические составы, которые заливают в дренажную систему, или механический трос для удаления стойких засоров. Регулярная профилактика помогает поддерживать нормальную циркуляцию теплоносителья и предотвращает серьезные аварии.
Протечки в местах соединений системы чиллер-фанкойл
Протечки в местах соединений обычно возникают из-за вибрации оборудования или неправильного монтажа. Даже небольшая течь способна со временем привести к повреждению отделки помещения и коррозии металлических элементов.
Основные причины протечек:
- Ослабление хомутов и фитингов
- Трещины в пластиковых трубках
- Разрыв гидрозатвора сифона
- Деформация дренажного поддона
Неисправности дренажных насосов
Неисправности дренажных насосов парализуют работу систем с принудительным отводом конденсата. Эти устройства подвержены износу и требуют периодического обслуживания.
Типичные поломки включают:
- Залипание поплавкового выключателя
- Засорение рабочего колеса
- Износ крыльчатки
- Выход из строя электродвигателя
Обслуживание дренажного оборудования
Обслуживание дренажного оборудования – обязательная процедура для поддержания работоспособности всей климатической системы. Регулярный уход за дренажом предотвращает засоры и обеспечивает корректный отвод конденсата. От состояния дренажной системы напрямую зависит энергоэффективность работы чиллеров и фанкойлов.
Промывка и дезинфекция системы кондиционирования
Промывка и дезинфекция системы помогает избавиться от органических отложений и предотвратить появление неприятных запахов. Специалисты рекомендуют проводить эту процедуру не реже двух раз в год – перед началом сезона активной эксплуатации и после его завершения.
Для промывки используют специальные составы, которые растворяют слизистые образования без вреда для пластиковых трубок.
После химической обработки систему обязательно прополаскивают чистой водой, чтобы остатки реагентов не повредили элементы системы чиллер-фанкойл. Дезинфекция особенно важна для объектов с повышенными требованиями к чистоте воздуха.
Замена дренажных поддонов и трапов
Замена дренажных поддонов и трапов требуется при их механическом повреждении или коррозии. Эти элементы со временем изнашиваются и теряют герметичность.
Показания для замены:
- Трещины и сколы на пластиковых деталях
- Сквозная коррозия металлических поддонов
- Деформация от теплового воздействия
- Необратимое загрязнение, не поддающееся очистке
Проверка герметичности соединений
Проверка герметичности соединений – простая, но важная процедура технического обслуживания. Регулярный осмотр помогает выявить проблемы на ранней стадии.
Методы проверки включают:
- Визуальный осмотр всех стыков и соединений
- Тестовый пролив системы водой
- Проверку затяжки хомутов и фитингов
- Контроль состояния уплотнительных прокладок
