Что такое драйкулер?

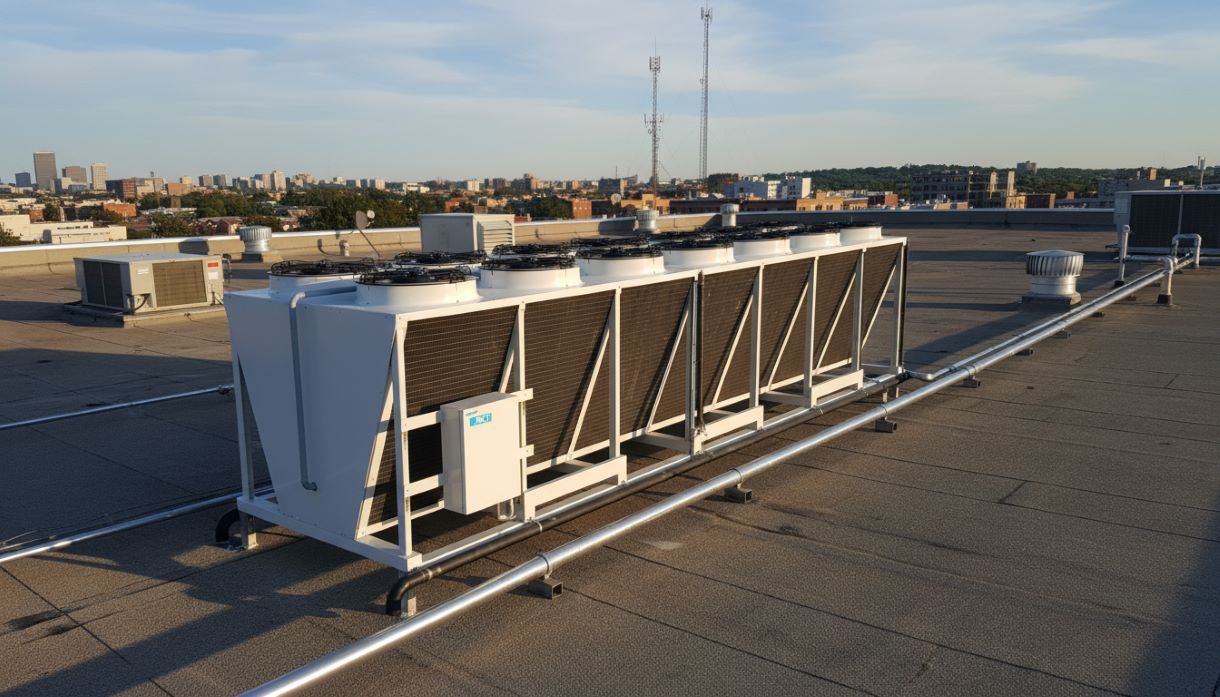

Если вы хоть раз заглядывали на крышу крупного производственного здания или промышленного объекта, то наверняка обращали внимание на внушительные блоки с вентиляторами, которые работают практически бесшумно и не выпускают клубы пара. Многие ошибочно принимают их за обычные кондиционеры, но на самом деле это совсем иное оборудование. Речь идет о драйкулерах — устройствах, которые нужны в современной промышленности и системах жизнеобеспечения зданий.

Драйкулер (от английского dry cooler, что переводится как «сухой охладитель») — это аппарат, предназначенный для охлаждения жидкого теплоносителя (воды, антифриза, гликолевых растворов) за счет энергии окружающего воздуха. Если объяснять совсем просто, то это большой и мощный радиатор с вентиляторами, который сбрасывает избыточное тепло, собранное от работающих станков, серверов или систем кондиционирования, в атмосферу.

Принцип работы драйкулера и его особенности

Если объяснять на пальцах, драйкулеры — это те же автомобильные радиаторы, только выросшие до промышленных масштабов. Внутри по трубкам течет незамерзающая жидкость (вода или гликоль), которая успела нагреться, пробежав по станкам или конденсатору чиллера. Эту жидкость нужно снова охлаждать, чтобы она могла вернуться назад и забрать новую порцию тепла.

Тут в дело вступают мощные осевые вентиляторы, которые продувают воздух сквозь плотные ряды алюминиевых пластин и медных трубок. Воздух забирает тепло у жидкости, и она на выходе становится холоднее. Особенность в том, что процесс идет без испарения и без потери воды — контур абсолютно герметичен и замкнут, что делает его незаменимым там, где с водой напряженка или где она дорогая.

Как работает сухой охладитель в системе охлаждения

В реальной жизни на производстве драйкулер редко стоит сам по себе. Обычно он работает в паре с чиллерами или другим технологическим оборудованием. Представьте себе большой промышленный чиллер, у которого есть компрессор, гоняющий хладагент. Этому компрессору и самому хладагенту нужно отдавать тепло, иначе система перегреется и встанет. Вот тут на помощь и приходит сухой охладитель. Нагретая жидкость из конденсатора чиллера подается насосом на крышу в драйкулер, где продувается воздухом и охлаждается.

• Зимой происходит магия под названием фрикулинг (free cooling). Когда на улице мороз, можно вообще не включать компрессор чиллера, а гнать жидкость сразу через драйкулер — природа сама будет охлаждать бесплатно. Это колоссальная экономия электроэнергии для предприятия.
• В теплое время года драйкулер работает как помощник: он предварительно охлаждает жидкость перед тем, как она попадет в чиллер, снижая нагрузку на компрессор и продлевая ему жизнь.
• Стоит понимать, что драйкулер не может охлаждать жидкость ниже температуры окружающего воздуха. Это его главное ограничение — он «привязан» к погоде.
• Чтобы регулировать температуру на выходе, вентиляторы могут включаться не все сразу, а ступенчато или плавно менять обороты — так достигается точность и экономия.

Схема работы драйкулера и движение теплоносителя

Внутри всё устроено довольно предсказуемо, но есть нюансы, которые влияют на эффективность. Горячая жидкость поступает во входной коллектор и распределяется по множеству параллельных трубок, чтобы увеличить площадь контакта с воздухом. Каждая трубка (обычно медная) имеет на себе «рубашку» из тонких алюминиевых пластин — именно они создают ту самую поверхность, с которой воздух сдувает тепло. Пройдя весь путь, жидкость собирается в выходном коллекторе и уже холодной уходит обратно в систему охлаждения цеха.

• Движение теплоносителя может быть горизонтальным или вертикальным, в зависимости от конструкции. В большинстве мощных промышленных моделей поток циркулирует горизонтально, чтобы равномерный обдув продувал все ряды.
• Скорость движения жидкости внутри трубок тоже важна: если она течет слишком медленно, эффективность падает, если слишком быстро — растет гидравлическое сопротивление и насосы тратят лишнюю энергию.
• Некоторые драйкулеры делают с V-образным расположением теплообменников (как домик) — так вентиляторы могут засасывать воздух с боков и выбрасывать его вверх, экономя место на крыше.

Различие между драйкулером и традиционной градирней

Вот тут часто путаются даже опытные снабженцы. И там, и там есть вентиляторы, и там, и там охлаждают жидкость. Но принципиальное различие между драйкулером и традиционной градирней — в контакте с воздухом. Градирня — это «мокрый» способ: там вода разбрызгивается и частично испаряется, отдавая тепло. Это эффективно и позволяет получить температуру воды даже ниже, чем на улице, но требует постоянного пополнения запаса воды и борьбы с солями и бактериями. Драйкулер же — «сухой», он ничего не испаряет, просто дует на радиатор.

• В градирне вода контактирует с воздухом напрямую и часть ее улетучивается, поэтому нужна постоянная подпитка и химобработка, чтобы не цвела. В драйкулере теплоноситель бежит по герметичным трубкам, и жидкости в контуре ровно столько же, сколько залили при монтаже, — потерь нет.
• Зимой «мокрые» градирни могут обледеневать, и с этим надо бороться. Драйкулеру мороз не страшен (если залит правильный антифриз), он даже работает эффективнее, потому что холодный воздух лучше забирает тепло.
• Зато в жару градирня выигрывает: за счет испарения она может дать воду холоднее, чем просто температура воздуха. Драйкулер в +30 на улице выше головы не прыгнет — жидкость будет около +35–40 на выходе.
• По обслуживанию драйкулер проще: иногда помыл пластины от пыли и тополиного пуха, проверил вентиляторы — и порядок. Градирня требует возни с водой, насосами, форсунками и антинакипными системами.

Конструкция и устройство сухих охладителей

С виду это устройство напоминает большой металлический шкаф или блок с решетками, но внутри всё подчинено одной задаче — максимально эффективно передать тепло от жидкости к воздуху. Главных элементов три: теплообменник (сердце системы), вентиляторы (легкие) и прочный корпус (скелет и защита). Конструкторы постоянно ломают голову над тем, как расположить эти узлы, чтобы поток наружного воздуха проходил сквозь теплообменник с наименьшим сопротивлением, но при этом успевал забрать максимум тепла.

Именно компоновка — горизонтальная, вертикальная или V-образная — определяет габариты устройства и то, как легко его будет обслуживать. В грамотно спроектированном агрегате каждый винтик работает на общую цель: охладить теплоноситель до нужной температуры с минимальными затратами электричества.

Основные узлы и элементы теплообменного блока

Самый главный элемент, ради которого всё затевается, — это теплообменный блок. Он представляет собой систему трубок, по которым бежит жидкость, и насаженных на них тонких пластин. Представьте себе батарею отопления, только вместо чугуна там медь и алюминий, и таких пластин набито очень плотно, чтобы площадь соприкосновения с воздухом была гигантской. Именно здесь происходит чудо теплообмена: горячая жидкость отдает свою энергию стенкам трубок, стенки нагревают пластины, а продувающий воздух сдувает это тепло в атмосферу.

• Трубки чаще всего делают медными — медь отлично проводит тепло и не боится коррозии внутри, если теплоноситель подобран правильно.
• Пластины (оребрение) — почти всегда алюминиевые, потому что алюминий легкий, дешевле меди и тоже прекрасно передает тепло. Чтобы увеличить площадь контакта, пластинам придают волнистую или рифленую форму — это увеличивает турбулентность воздушного потока и эффективность съема тепла.
• Входной и выходной коллекторы — это такие толстые трубы или короба, которые собирают поток жидкости со всех тонких трубок в один рукав, чтобы подключить к магистрали системы охлаждения.
• Узлы крепления должны быть подвижными в некоторых плоскостях, потому что металл при нагреве расширяется, и если всё зажать намертво, теплообменник может «повести» или повредить трубки.

Типы вентиляторов и особенности охлаждения воздухом

Воздух сам по себе «ленивый», если его не подтолкнуть. Поэтому в драйкулерах всегда стоят вентиляторы, которые прогоняют атмосферу сквозь ребра теплообменника. Выбор типа вентилятора напрямую влияет на уровень шума, потребление энергии и то, насколько равномерно будет обдуваться поверхность. Почти всегда это осевые пропеллеры — они как гигантские компьютерные кулеры, способные перемещать огромные объемы воздуха для охлаждения при относительно небольшом давлении.

• Самые простые модели работают на одной скорости: включился — крутится на полную. Более продвинутые имеют ступенчатое регулирование (включена часть моторов) или плавное изменение оборотов частотниками — это позволяет точно поддерживать температуру и экономить энергию.
• Диаметр крыльчатки имеет значение: чем больше пропеллер, тем меньше оборотов ему нужно делать для прокачки того же объема воздуха, а значит — тише работа и меньше износ подшипников.
• В мощных промышленных установках вентиляторы могут работать не на всасывание, а на нагнетание, или стоять в несколько рядов — всё зависит от того, нужно ли проталкивать воздух сквозь очень плотный и толстый теплообменник.
• Защитная сетка спереди — не просто формальность. Она не только птиц бережет, но и листву, пакеты и прочий мусор, который ветер наносит, не дает засосать внутрь и повредить лопасти.

Материалы и защита корпуса драйкулеров от внешних воздействий

Драйкулеры живут суровой жизнью. Зимой — мороз и снег, летом — палящее солнце и пыль, осенью — влажность и листопад. Поэтому корпус должен быть крепким и устойчивым к коррозии. Обычно каркас изготавливают из стали, а затем тщательно красят или оцинковывают. Если производитель сэкономил на антикоррозийной обработке, через пару лет краска облезет и металл начнет гнить, особенно по сварным швам.

• Оцинковка горячим способом считается надежным бюджетным вариантом — цинк защищает металл даже в местах мелких повреждений. Для агрессивных сред (химия, море) используют нержавеющую сталь, но это дороже.
• Все элементы крепежа также делают оцинкованными или из нержавейки. Иначе резьба «закисает», и при первом обслуживании болты могут попросту оборваться.
• Защитные экраны или жалюзи прикрывают теплообменник от града и крупных механических повреждений, не мешая при этом проходу воздуха.
• Уплотнители и резиновые элементы в местах соединений должны быть морозостойкими и устойчивыми к ультрафиолету, чтобы не растрескаться через короткий срок.

Области применения драйкулеров в промышленности

Сложно найти отрасль, где бы ни требовалось охлаждение теплоносителя. Драйкулеры настолько универсальны, что их можно встретить где угодно: от пищевых цехов до нефтеперерабатывающих заводов. Их главная задача — отводить тепло от технологического оборудования, будь то экструдеры для пластика, компрессоры, гидравлические прессы или линии розлива напитков. Причина такой популярности проста: устройство не требует постоянного подлива воды и сложной химобработки, как градирни, а значит, окупается гораздо быстрее. По сути, сфера применения этих агрегатов ограничена только фантазией инженеров и климатическими условиями.

Использование драйкулеров в системах чиллеров и холодильных установках

Самый частый сценарий на производстве — это работа драйкулера в паре с чиллером. Представьте себе стандартную систему охлаждения с компрессором: он гоняет хладагент и тратит на это много электричества. Но если подключить к этому контуру драйкулер, можно кардинально изменить ситуацию. Когда наступает холодное время года, умная автоматика направляет поток горячей жидкости не в чиллер, а в уличный драйкулер, где она охлаждается за счет низкой температуры окружающей среды.

Это и есть режим естественного охлаждения (фрикулинг), который позволяет экономить до 80% электроэнергии. Кроме того, драйкулеры могут работать как предварительная ступень: даже летом они немного остужают воду перед чиллером, снижая нагрузку на компрессор. Это продлевает срок службы холодильного оборудования и повышает стабильность работы системы в целом.

Применение сухих градирен для фрикулинга и экономии энергии

Фрикулинг — это, пожалуй, одна из самых удачных инженерных идей в сфере охлаждения. Зачем включать компрессор и тратить мегаватты, если на улице зима и холодный воздух сам может бесплатно выполнить ту же работу? Сухой охладитель в этом режиме становится главным героем. Он использует окружающую среду как неисчерпаемый источник естественного охлаждения. И это работает не только в суровых климатах: даже в умеренной зоне таких дней в году достаточно, чтобы заметно снизить энергозатраты.

• Экономия достигает значительных величин: до 80% энергии, которая раньше уходила на компрессоры, теперь не тратится.
• Снижается износ чиллеров: они включаются реже и работают только при пиковых нагрузках, что увеличивает их ресурс.
• Окупаемость оборудования для фрикулинга часто составляет менее двух лет, особенно на производствах с круглосуточным циклом.

Сфера использования в дата-центрах и технологических процессах

В современном дата-центре серверы выделяют большое количество тепла, и этот перегрев нужно быстро и безопасно отводить. Водяное охлаждение внутри стоек рискованно, а обычные кондиционеры слишком энергоемки. Поэтому драйкулеры стали популярным решением для ЦОДов. По трубам внутри серверных циркулирует специальная жидкость, она собирает тепло и уносит его на улицу, где устройство для охлаждения сбрасывает его в атмосферу. Это безопасно, надежно и не требует расхода воды, что критично для стабильной работы IT‑инфраструктуры.

В технологических процессах драйкулеры также незаменимы: например, на заводах по переработке пластика горячие гранулы нужно быстро охладить, а в химической промышленности требуется снижение температуры реакционной смеси без риска смешивания с водой или посторонними веществами.

Поскольку теплоноситель течет по замкнутому контуру без прямого контакта с воздухом, исключено загрязнение продукта и образование накипи внутри трубок. В больницах их применяют для отвода тепла от мощных томографов и другого медицинского оборудования.

Преимущества и недостатки сухих охладителей

Преимущества драйкулеров по сравнению с водяными градирнями

Спор между сторонниками «сухого» и «мокрого» охлаждения тянется годами, и у каждого лагеря свои аргументы. Главное преимущество драйкулеров по сравнению с водяными градирнями — это полная герметичность контура и отсутствие потерь жидкости. Вам не нужно постоянно доливать воду, бороться с солями жесткости, откладывающимися на стенках, и тратить реагенты на подавление бактерий. Кроме того, драйкулер гораздо проще в обслуживании: помыл ребра теплообменника от пыли и пуха — и он снова работает как новый. Еще один плюс — мобильность и простота монтажа: такие агрегаты легче градирен, их проще поднять на крышу, и не требуется подача воды.

• Экономия на водоподготовке и отсутствие постоянных трат на реагенты.
• Сведен к минимуму риск замерзания теплообменника зимой, так как внутри либо антифриз, либо контур можно осушить.
• Нет облаков пара над зданием в холодное время года, что важно для архитектурного облика и видимости.
• Меньшая нагрузка на строительные конструкции за счет сравнительно небольшого веса.

Основные ограничения и условия эффективной работы

Главный недостаток — привязка к температуре наружного воздуха. Эффективность охлаждения драйкулера напрямую зависит от того, насколько наружный воздух холоднее теплоносителя. В летний зной, когда температура превышает +30 °C, рассчитывать на очень низкую температуру жидкости на выходе нельзя: обычно получают около +35–40 °C. Это базовое физическое ограничение, которое нужно учитывать на этапе проектирования.

• Температурный предел: драйкулеры эффективны, когда требуемая температура охлаждения теплоносителя на несколько градусов выше уличной. Для более низких температур нужны градирни или чиллеры.
• Габариты: чтобы снять ту же тепловую нагрузку, что и градирня, драйкулеру требуется большая площадь установки.
• Зависимость от чистоты: алюминиевые ребра теплообменника чувствительны к загрязнению и требуют регулярной мойки.
• Шум: для перемещения больших объемов воздуха нужны мощные вентиляторы, что важно учитывать рядом с жилой застройкой.

Как выбрать оптимальный тип оборудования под задачу охлаждения

Универсального решения нет, поэтому сначала оценивают климат и требуемую температуру теплоносителя. Если нужно только отводить тепло от конденсатора чиллера летом при температуре воды не ниже +30 °C, драйкулер справится. Если же оборудованию нужна вода +15 °C круглый год, летом придется использовать чиллер, а драйкулер станет помощником или элементом фрикулинга.

• Для систем с чиллером и фрикулингом оптимальна гибридная схема, где драйкулер работает в холодное время года, а летом основную работу выполняет чиллер.
• Для технологических процессов с дорогими или чувствительными жидкостями драйкулер предпочтителен из-за замкнутого контура и отсутствия контакта с воздухом.
• Для дата-центров и серверных важны стабильность и отсутствие влаги, поэтому драйкулеры хорошо подходят в регионах с умеренным климатом.
• В жарких регионах стоит рассмотреть гибридные или испарительные решения, если требуется температура ниже наружной.

Сравнение драйкулеров и других систем охлаждения

Чиллеры охлаждают за счет холодильного цикла и затрачиваемой электроэнергии, градирни — за счет испарения воды, а драйкулеры — за счет обдува теплообменника наружным воздухом. У каждого подхода своя физика, а значит, свои плюсы и минусы.

Чиллеры универсальны и могут обеспечить низкие температуры независимо от погоды, но отличаются высоким энергопотреблением.

Градирни эффективны в жару и способны охладить воду до температуры ниже наружной, но требуют постоянной работы с водой и боятся морозов.

Драйкулеры занимают промежуточное положение: они просты и экономичны в эксплуатации, но зависят от климата и не могут охлаждать ниже температуры воздуха.

Драйкулер и чиллер: различия в принципе работы

Драйкулер и чиллер принципиально различаются по устройству. Чиллер — это полноценная холодильная машина с компрессором, испарителем и конденсатором, которая тратит электричество на производство холода. Драйкулер же — это большой радиатор с вентилятором, в котором нет компрессора и хладагента: он не генерирует холод, а лишь отводит избыточное тепло от уже нагретой жидкости в атмосферу.

• Чиллер способен охлаждать жидкость до очень низких температур, вплоть до отрицательных значений, тогда как драйкулер ограничен температурой наружного воздуха.
• Энергопотребление чиллера существенно выше за счет работы компрессоров, драйкулер расходует энергию только на вентиляторы.
• На практике их часто комбинируют: драйкулер разгружает чиллер зимой (фрикулинг) и выполняет предварительное охлаждение летом.
• Чиллер сложнее и дороже, драйкулер конструктивно проще и дешевле, но требует грамотного подбора под климат.

Когда выгодно использовать сухую градирню вместо водяной

Выбор между сухой и «мокрой» градирней зависит от климата и водных ресурсов. В регионах с умеренным и холодным климатом, где большую часть года температуры невысоки, сухой охладитель позволяет существенно снизить эксплуатационные расходы и упростить обслуживание. Водяные градирни зимой требуют сложных мер защиты от обледенения, тогда как драйкулер при использовании антифриза спокойно работает в мороз.

• Там, где вода дефицитна или ее качество оставляет желать лучшего, сухая градирня экономичнее и надежнее.
• При жестких экологических ограничениях на выброс пара и аэрозолей драйкулер становится единственно допустимым вариантом.
• Для модернизации существующих систем, где не хотят связываться с водоподготовкой, переход на сухие охладители часто оказывается оптимальным.
• В жарком климате водяные градирни остаются более эффективными, если требуется температура воды ниже наружной.

Сравнение энергопотребления и КПД различных систем охлаждения

Особенности эксплуатации и обслуживания драйкулеров

Драйкулер постоянно засасывает большие объемы воздуха, а вместе с ним — пыль, пух, листву и прочие загрязнения, которые оседают на оребрении теплообменника. Если не уделять этому внимания, ребра зарастают слоем грязи, вентиляторы начинают работать впустую, а эффективность резко падает. Вторая важная особенность — вибрация: вентиляторы крутятся постоянно, и ослабленные крепления приводят к гулу и передаче вибраций на каркас и трубопроводы. Поэтому особенности эксплуатации и обслуживания драйкулеров сводятся к поддержанию чистоты теплообменника и контролю вращающихся узлов.

Как продлить срок службы сухого охладителя

Секрет долголетия драйкулера прост: не допускать перегрева и засорения. При своевременной очистке оребрения и обслуживании вентиляторов агрегат способен отработать 15–20 лет. Первое, что может вывести драйкулер из строя, — это проблемы с электропитанием: перекос фаз, скачки напряжения. Электродвигатели вентиляторов чувствительны к качеству питания, и при нарушениях они не обеспечивают нужный расход воздуха, что ведет к перегреву и росту давления в системе.

• Проводите визуальный осмотр не реже раза в месяц: проверяйте целостность решеток, отсутствие посторонних предметов и деформаций лопастей.
• Раз в полгода проверяйте и подтягивайте электрические соединения, чтобы избежать нагрева контактов и возможного возгорания.
• Перед зимним сезоном убедитесь, что в контуре залит антифриз с нужной температурой замерзания, либо предусмотрены меры по сливу воды.
• Следите за шумом и вибрацией: посторонние звуки — повод проверить подшипники и балансировку крыльчаток.

Очистка теплообменных поверхностей и контроль вентиляторов

Чистка теплообменника — критичная процедура. Забитый пылью и пухом теплообменник работает как фильтр, а не как охладитель. Наиболее эффективно промывание водой под умеренным давлением с использованием подходящих моющих средств для алюминия. Простая продувка воздухом помогает не всегда, особенно при маслянистых загрязнениях.

• Не применяйте жесткие металлические щетки: можно повредить тонкие пластины и снизить эффективность навсегда.
• Промывайте со стороны выхода воздуха, чтобы выталкивать грязь наружу, а не загонять ее глубже между пластинами.
• Контролируйте балансировку лопастей вентиляторов: неравномерное загрязнение может привести к дисбалансу и ускоренному износу подшипников.
• Не забывайте о защитных сетках и жалюзи: при их засорении уменьшается поток воздуха, даже если сам теплообменник чистый.

Советы по эффективной эксплуатации драйкулера в промышленной системе

Чтобы драйкулер работал эффективно, не нужно пытаться получить от него температуры, которые физически недостижимы. Важно правильно заложить температурные графики и использовать частотное управление вентиляторами для плавного регулирования. Частотные преобразователи позволяют не только экономить электроэнергию, но и снижать износ двигателей и механики.

• Отслеживайте давление и температуру в системе: их рост при неизменной нагрузке часто указывает на загрязнение теплообменника или проблемы с обдувом.
• Максимально используйте режим фрикулинга в холодный период, контролируя при этом, чтобы не допускать переохлаждения теплоносителя там, где это критично.
• На труднодоступных крышах рассмотрите установку систем автоматической промывки — это снизит эксплуатационные риски.
• Ведите журнал эксплуатации с фиксацией обслуживаний и параметров работы — это поможет своевременно замечать ухудшение характеристик и планировать сервис.
