Чиллер или кондиционер?

Основные различия в устройстве и принципе работы

Принципиальное различие кроется в подходе к созданию холода. Стандартная сплит-система использует замкнутый контур с циркулирующим хладагентом, который напрямую охлаждает воздух в помещении. Напротив, система чиллер-фанкойл реализует двухступенчатую схему: центральный агрегат охлаждает промежуточный жидкий теплоноситель. Этот теплоноситель затем доставляется к доводчикам, что позволяет от одной холодильной машины обслуживать множество независимых помещений.

Компоненты кондиционера и расположение наружного блока

Любая сплит-система сформирована из двух функциональных модулей: компактного внутреннего и габаритного внешнего. Во внешнем блоке, который выносится за пределы помещения, сосредоточены основные источники шума и тепла — компрессор и конденсатор.

Эффективность всего кондиционера напрямую зависит от корректного монтажа и обдува наружного блока, так как именно здесь происходит основной теплообмен с уличной средой.

Его установка требует обеспечения свободного притока воздуха для вентилятора и надежного крепления.

Система чиллер-фанкойл и циркуляция теплоносителя

В основе этой системы кондиционирования лежит центральный охладитель жидкости — чиллер. Он выполняет роль холодильного центра, понижая температуру воды или антифриза. Далее, с помощью циркуляционных насосов, охлажденная жидкость распределяется по зданию через сеть трубопроводов к конечным устройствам — фанкойлам. Внутри каждого фанкойла эта жидкость забирает тепло из комнатного воздуха, продуваемого через свой теплообменник, после чего нагретый теплоноситель возвращается обратно к чиллеру для повторного охлаждения.

Роль компрессора и теплообменника в обеих системах

Компрессор и теплообменники являются универсальными ключевыми элементами для любой системы охлаждения. Компрессор создает рабочее давление, обеспечивая движение рабочего тела, а теплообменные аппараты ответственны за передачу тепловой энергии между средами. Хотя задачи у них схожи, реализация и масштаб сильно различаются, что можно наглядно увидеть в сравнительном списке:

• В обычных кондиционерах компактный компрессор встроен в наружный блок и обслуживает только одну пару блоков, а теплообменники разделены между модулями.
• В системе чиллер применяется мощный промышленный компрессор, рассчитанный на суммарную нагрузку всего здания в десятки и сотни кВт.
• Основной теплообмен для охлаждения воздуха в схеме с охладителем происходит не в центральном агрегате, а локально — в теплообменном аппарате каждого фанкойла.
• Тип, мощность и КПД компрессора являются решающими факторами для общего энергопотребления и экономической эффективности работы оборудования.

Охлаждение и обогрев воздуха в помещении

Главной задачей любой климатической техники является создание и поддержание желаемых условий внутри здания. Независимо от выбранного решения, результатом его работы должен стать стабильный и комфортный микроклимат для людей. Современные установки способны не только понижать, но и повышать температуру, адаптируясь к сезонным изменениям. Однако пути достижения этого результата у разных технологий принципиально расходятся.

Прямое охлаждение воздуха в кондиционере

В привычной сплит-системе процесс терморегуляции происходит максимально прямо. Специальный газообразный агент, проходя через испаритель внутреннего модуля, активно поглощает тепло из комнатной атмосферы.

Именно непосредственный контакт хладагента с воздухом в теплообменнике комнатного блока обеспечивает высокую скорость и эффективность охлаждения в такой схеме.

Затем этот агент перемещается в уличный модуль, где отдает накопленное тепло наружу, конденсируясь и готовясь к новому циклу. Основной обдув в помещении осуществляет малошумный вентилятор внутреннего корпуса. Такая схема идеально подходит для создания нужных условий в отдельных комнатах.

Охлаждение через теплоноситель в системе чиллер-фанкойл

В этом случае между источником холода и воздухом помещения появляется промежуточное звено. Центральный агрегат — холодильная машина — работает не с воздухом напрямую, а с жидким теплоносителем, которым чаще всего выступает вода. Эта охлажденная жидкость подается по изолированным магистралям к конечным устройствам, расположенным в обслуживаемых зонах. Внутри каждого такого устройства установлен собственный теплообменник и вентилятор, которые и обеспечивают конечный теплообмен с воздухом в комнате, создавая требуемый температурный режим.

Возможность обогрева и регулировки температуры

Несмотря на общую цель, подходы к обогреву и управлению температурой в этих системах различаются. Сплит-системы предлагают простое локальное управление с пульта, но все блоки, подключенные к одному внешнему модулю, работают в едином режиме. Централизованная система с жидкостным контуром предоставляет более гибкие и независимые возможности настройки:

• Каждый конечный доводчик может работать в своем режиме (нагрев или охлаждение), получая от центрального узла только подготовленный теплоноситель.
• Плавность регулировки температуры здесь выше благодаря большей тепловой инерции жидкости.
• Энергоэффективность обогрева может быть значительно увеличена за счёт интеграции с другими источниками тепла, например, системой центрального отопления или тепловым насосом.

Производительность и масштабируемость систем

Когда речь заходит о выборе климатического решения, ключевым становится вопрос его потенциального роста вместе с вашими нуждами. Одни технологии проектируются как локальные и самодостаточные, другие — как модульные и расширяемые. Именно способность системы увеличивать свою мощность и охват определяет сферу её грамотного применения. Это фундаментальное различие и диктует разделение на решения для частных интерьеров и для сложных архитектурных объектов.

Мощность охлаждения одного кондиционера

Стандартная сплит-система — это законченный автономный модуль, рассчитанный на обслуживание конкретной, ограниченной площади. Её мощность подбирается исходя из объёма и тепловой нагрузки одной комнаты или смежных помещений. Мощность таких устройств имеет свои технологические пределы, что накладывает отпечаток на сферу их использования. Основные ограничения можно описать так:

• Пиковая производительность даже самых мощных промышленных сплит- или мульти-сплит систем редко превышает определённый порог, необходимый для просторных open-space офисов или торговых залов.
• Каждый новый внутренний блок увеличивает нагрузку на единственный внешний модуль, длина и сложность магистралей для хладагента также имеют строгие ограничения, что сдерживает масштабирование.
• Установка множества внешних блоков для большого здания сталкивается с дефицитом фасада для их размещения и приводит к увеличению затрат на монтаж и обслуживание каждого отдельного устройства.
• Управление таким «роем» из независимых кондиционеров редко бывает по-настоящему централизованным и энергоэффективным.

Гибкость системы чиллер-фанкойл для крупных зданий

В отличие от локальных решений, централизованная система кондиционирования на базе чиллера и фанкойла изначально создана для масштабирования. Её архитектура позволяет наращивать мощность охлаждения и количество обслуживаемых помещений почти без конструктивных ограничений, типичных для систем с фреоном. Гибкость — её главный козырь, который проявляется в нескольких аспектах:

• Производительность чиллера подбирается под общую нагрузку здания, а при её росте можно заменить или добавить еще один центральный агрегат, не перестраивая всю разводку.
• Количество фанкойлов внутри сооружения ограничено лишь мощностью центрального источника холода и возможностями насосной станции; их можно устанавливать, переносить или добавлять в процессе эксплуатации.
• Протяженность трубопроводов для водяного теплоносителя может достигать сотен метров, что позволяет кондиционировать сооружения сложной конфигурации и большой площади из одной машинной.
• Такая система охлаждения легко интегрируется с комплексными системами управления зданием (BMS), позволяя оптимизировать работу системы и расход электроэнергии в масштабах всего объекта.

Применение в коммерческих и промышленных объектах

Сфера применения напрямую вытекает из технологических и экономических особенностей каждой системы кондиционирования воздуха. Для небольших магазинов, кафе или отдельных офисных кабинетов чаще выбирают стандартные решения, как наиболее быстрые и простые в внедрении. Когда же задача — обеспечить комфортный микроклимат в крупном торговом центре, бизнес-центре, гостинице, производственном или медицинском комплексе, на первый план выходят масштабируемость, надёжность и возможность тонкого зонального контроля.

Именно в таких проектах, где требуется кондиционирование десятков разнофункциональных помещений с разным графиком работы, централизованная система на основе чиллера раскрывает свои главные преимущества.

Она не только решает инженерную задачу, но и становится частью экономичной эксплуатации всего здания, снижая долгосрочные затраты на электроэнергию и техническое обслуживание.

Сплит-системы кондиционеров и особенности монтажа

Ключевая особенность таких устройств для охлаждения небольших помещений — их раздельная конструкция. Весь процесс установки строится вокруг соединения двух обособленных модулей в единый замкнутый контур, по которому будет циркулировать фреон. В отличие от централизованных систем кондиционирования воздуха, монтаж всегда остаётся локальной операцией в конкретной комнате. Эта простота является главным преимуществом для частного применения, но накладывает свои технологические рамки.

Разделение на наружный и внутренний блоки

Данная архитектура — разумный компромисс между тишиной внутри помещений и эффективностью теплообмена с уличной средой. Она определяет чёткую последовательность монтажных работ, общую для большинства подобных установок. Основные этапы выглядят следующим образом:

• Крепление внутреннего воздухораспределительного модуля в выбранной зоне помещения.
• Надёжная установка внешнего, охлаждающего модуля на фасаде, кровле или специальной конструкции.
• Формирование аккуратного сквозного канала в ограждении для межблочных коммуникаций.
• Прокладка, вакуумирование и заправка фреоновой трассы, соединяющей оба корпуса.
• Подключение электрической части и пробный запуск работы системы.

Преимущества простоты установки сплит-систем

Ограничения по расстоянию между блоками

Протяжённость фреоновой магистрали — критический параметр, напрямую влияющий на эффективность и ресурс оборудования. Каждый лишний метр увеличивает сопротивление в контуре и снижает общую производительность системы охлаждения. Производители строго ограничивают максимальную длину, так как её превышение ведёт к серьёзным проблемам: перегрузке компрессора, падению мощности и риску поломки. Именно эти жёсткие рамки делают классические сплит-системы малопригодными для сооружений сложной планировки, где требуется подавать холод на большие расстояния, — задача, которая успешно решается системами кондиционирования чиллер-фанкойл.

Система чиллер-фанкойл для сложных конфигураций

Система чиллер-фанкойл представляет собой идеальное решение для зданий со сложной планировкой. Её ключевое преимущество — гибкость, недостижимая для стандартных сплит-систем. Данная схема используется для охлаждения множества разнородных помещений из единого центра. Это классический пример центрального кондиционирования, где холод производится удалённо, а распределяется локально.

Разделение холодопроизводства и распределения холода

Принцип работы основан на чётком разделении функций между двумя основными элементами. Центральный агрегат генерирует холод, а сеть периферийных устройств доставляет его конечному потребителю. Это разделение определяет все особенности системы.

Именно разделение на производство и распределение холода позволяет преодолеть главные ограничения фреоновых систем — длину трасс и перепады высот.

В результате охлаждающий блок можно разместить технически оптимально, а внутренние элементы — исключительно по требованиям комфорта. Такая архитектура лежит в основе всех современных систем кондиционирования большой мощности.

Централизованное охлаждение теплоносителя в чиллере

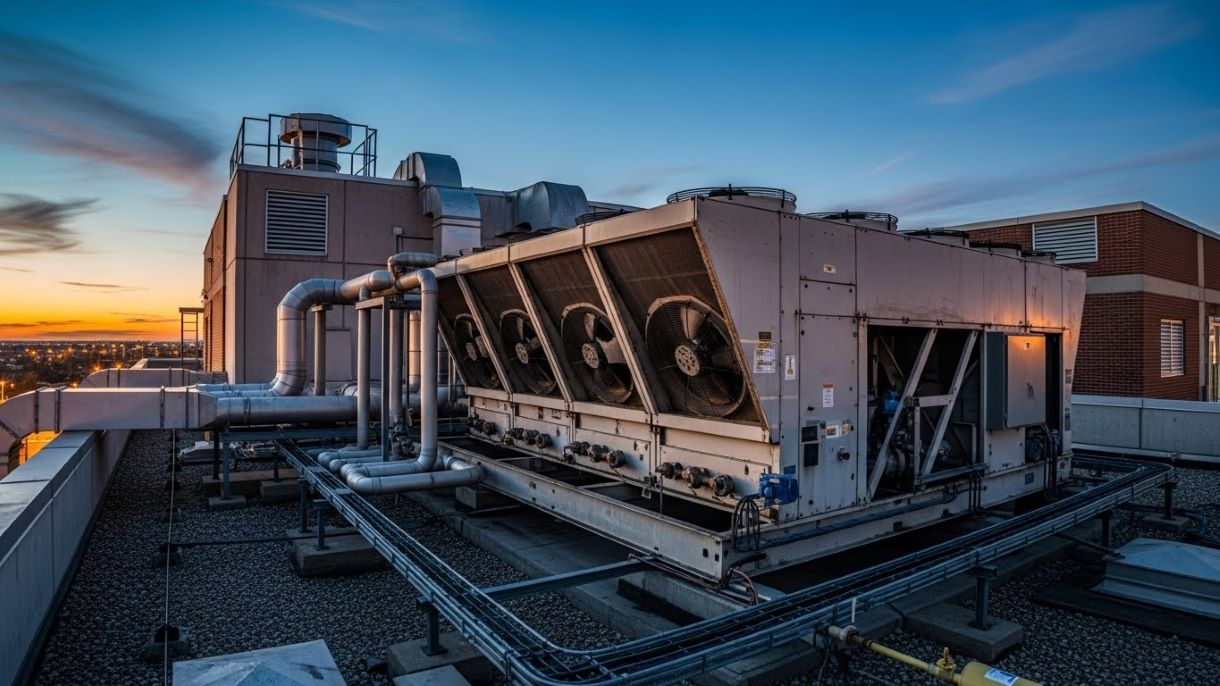

Основу системы охлаждения составляет центральный агрегат — чиллер. Если просто, чиллер – это мощная холодильная машина, задача которой — понижать температуру жидкости. Чиллер охлаждает воду или антифриз, который затем служит переносчиком холода. Особенности его работы и монтажа формируют специфику всей схемы:

• Наиболее распространены чиллеры с воздушным охлаждением конденсатора, для которых критически важен свободный приток воздуха и организация вентиляции.
• Внутри аппарата хладагент циркулирует по замкнутому контуру, отбирая тепло у жидкости во вторичном контуре.
• Охлаждённая жидкость с помощью насосных станций подаётся в распределительную сеть, которая может иметь практически неограниченную протяжённость.
• Проектирование и подбор чиллеров требуют точного расчёта суммарной тепловой нагрузки всех обслуживаемых помещений.

Наличие множества фанкойлов в разных помещениях

Конечным звеном, непосредственно взаимодействующим с воздухом в комнате, является фанкойл. По своей сути, фанкойл является компактным внутренним блоком, но работающим не на фреоне, а на холодной жидкости. Конструктивно фанкойл состоит из теплообменника, вентилятора, фильтра и блока управления. Воздух из помещения продувается вентилятором через теплообменник, по которому циркулирует охлаждённая жидкость, и моментально охлаждается. Таким образом, системы кондиционирования чиллер-фанкойл обеспечивают индивидуальный климат-контроль в каждой комнате с помощью независимых фанкойлов, получающих холод от единого центра — чиллера.

Выбор между системами для конкретных задач

Окончательный выбор между чиллером и стандартным решением — это всегда поиск баланса между масштабом задачи и экономической логикой. Каждая технология занимает свою чёткую нишу в мире климата для помещений. Если упростить, то ключевой вопрос: нужна ли вам автономная установка или централизованная система чиллер? Ответ на него определит архитектуру всего проекта, его стоимость и гибкость в будущем.

Критерии выбора для жилых и офисных помещений

Для локализованных задач, таких как одно помещение или квартира, комплексные системы часто неоправданны. Однако при проектировании климата для целого этажа, бизнес-центра или здания со множеством комнат критерии кардинально меняются. В пользу схемы кондиционирования чиллер-фанкойл говорят следующие аргументы:

• Способность использоваться для охлаждения десятков независимых зон с разными режимами работы.
• Высокая гибкость и возможность масштабирования без изменения центрального ядра.
• Эффективная интеграция с интеллектуальными системами управления зданием для минимизации энергозатрат.
• Возможность централизованного переключения между режимами охлаждения или обогрева для всего объекта.

Экономическая целесообразность каждого решения

Финансовый анализ должен выходить за рамки сравнения ценников на оборудование. Стоимость проекта по организации системы охлаждения на базе чиллера и фанкойлов на старте обычно выше. Однако в долгосрочной перспективе, особенно для объектов средней и большой площади, совокупные затраты часто выравниваются или становятся ниже.

Переломным моментом является масштаб: чем больше помещений и чем разнообразнее график их использования, тем экономически выгоднее становится централизованное решение.

Это связано с оптимизацией нагрузки на центральный агрегат, снижением расходов на эксплуатацию и ремонт множества разрозненных устройств. Таким образом, для постоянной и интенсивной работы в крупном объекте чиллер представляет собой более рациональную инвестицию.

Рекомендации по оптимизации кондиционирования воздуха

Чтобы сделать обоснованный выбор, начните с анализа структуры вашего объекта. Для нескольких изолированных комнат с простыми требованиями оптимальны традиционные сплит-системы. Если же вы создаёте систему кондиционирования для сложного объекта с множеством помещений, детально изучите технологию чиллер-фанкойл. Не забудьте, что эффективность любой системы чиллер наполовину зависит от качества проектирования и монтажа. Привлечение специалистов на этапе планирования поможет создать сбалансированную и экономичную климатическую инфраструктуру.
