В мире промышленного охлаждения существуют установки, которые превращают тепло в холод, подобно тому, как алхимики мечтали превращать свинец в золото. Речь идет об абсорбционных чиллерах — удивительных аппаратах, где главную роль играет не электрический насос, а термохимический «танец» между жидкостью и паром. Чиллер – это сердце системы кондиционирования или технологического процесса, но в отличие от своих компрессорных собратьев, он работает на иных принципах.
Принцип работы абсорбционной холодильной машины основан на простом физическом явлении: некоторые вещества с жадностью поглощать пары других, выделяя при этом тепло. Представьте себе кипящий кофе: чтобы он остыл, нужно забрать у него тепловую энергию.
Абсорбционный чиллер делает нечто обратное — он использует сторонний источник тепла, будь то нагрев от пара, горячей воды или даже выхлопных газов, чтобы запустить цикл охлаждения. Ключевой особенностью этих машин является использование тепловой, а не электрической энергии для создания холода. Это делает их незаменимыми на производствах, где тепло является побочным и бесплатным продуктом, открывая путь к значительной экономии и рациональному использованию ресурсов.

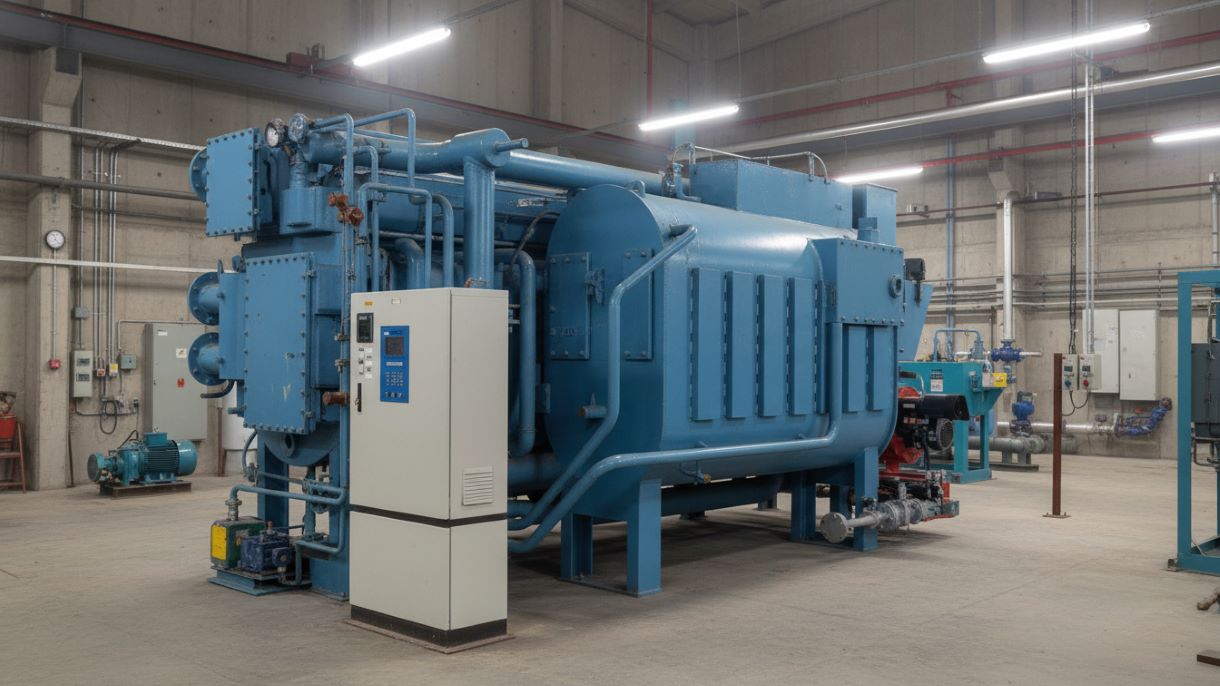

Введение в абсорбционные чиллеры
Представьте себе холодильную установку, которая для производства холода использует не электричество, а тепло. Именно такую задачу решает абсорбционный чиллер – это то устройство, которое превращает бросовую тепловую энергию в ценный холод. Подобные аппараты находят свое призвание на промышленных объектах, где есть постоянный избыток пара или горячей воды. Абсорбционные чиллеры работают, открывая путь к значительной экономии, делая энергоснабжение предприятия более рациональным и замкнутым.
Что такое абсорбционный чиллер и где он применяется
Абсорбционный чиллер представляет собой необычную холодильную установку, создающую холод за счет тепловой энергии, а не электричества. Такое чиллер-устройство становится идеальным решением для предприятий, располагающих доступом к избыточному теплу. Аппарат эффективно охлаждает воду, которая затем используется в системах кондиционирования крупных офисных центров, гостиничных комплексов и производственных помещений. Принцип работы чиллера строится на термохимических процессах, где пары хладагента поглощаются специальным рассолом с последующей регенерацией.
Чиллеры могут функционировать на паре, горячей воде или прямом сжигании газа, демонстрируя удивительную гибкость в выборе энергоносителя. Основная ценность этих установок раскрывается там, где есть постоянный источник бесплатного или дешевого тепла. Эта особенность позволяет существенно снизить нагрузку на электросети и оптимизировать эксплуатационные расходы.
История развития абсхм для промышленности
Развитие абсорбционных холодильных машин шло параллельно с промышленными революциями, отвечая на запросы растущей индустрии.
- Первые опытные образцы появились еще в XIX веке и использовали в качестве рабочей пары воду и серную кислоту.
- Прорывом стало внедрение пары вода-бромистый литий, что позволило достигать температур конденсации необходимых для работы холодильного оборудования.
- Широкое распространение в промышленности АБХМ получили в середине XX века, когда возросла потребность в мощных системах для охлаждения.
- Современные чиллеры имеют сложную систему автоматики, позволяющую интегрировать их в комплексные системы энергоменеджмента предприятий.
Особенности конструкции абсорбционных чиллеров
| Аспект конструкции | Характерная особенность | Следствие для эксплуатации |
|---|---|---|
| Исполнение корпуса | Часто представляет собой моноблочную сборку, где все компоненты смонтированы на общей раме внутри звукоизолирующего кожуха. | Значительно упрощает процесс монтажа на объекте и снижает акустическое воздействие на окружающее пространство. |
| Материалы теплообменников | Трубные пучки генератора и испарителя выполняются из высоколегированных сталей или сплавов на основе титана. | Обеспечивает стойкость к коррозионному воздействию рабочих сред — бромистого лития и цинкового раствора. |
| Вакуумная система | Вся внутренняя полость аппарата рассчитана на работу под глубоким вакуумом, который создается и поддерживается эжекторными системами. | Позволяет хладагенту (воде) кипеть при температурах, близких к 0°C, что и формирует охлаждающий эффект. |
| Гидравлическая обвязка | Встроенные насосы для циркуляции раствора и хладагента имеют частотное регулирование скорости вращения вала. | Позволяет гибко адаптировать производительность установки под текущую тепловую нагрузку, экономя энергию. |
Принцип работы абсорбционного чиллера
В основе его деятельности лежит остроумный термохимический цикл, где две жидкости постоянно меняются ролями. Принцип действия начинается с того, что в генераторе внешний нагрев выпаривает водяной пар из богатого раствора. Этот пар хладагента поступает в конденсатор, где отдает тепло и превращается в жидкий хладагент, готовый к новому витку работы. Ключевая идея заключается в использовании тепла для создания холода через цикл испарения и поглощения.
Основная схема работы и цикл абсорбции
Функционирование аппарата напоминает бесконечный круговорот веществ, где рабочие тела циклически меняют свое состояние. Вся схема построена на последовательном прохождении хладагентом и абсорбентом четырех ключевых аппаратов.
- В генераторе насыщенный раствор нагревается внешним теплоносителем, выделяя хладагент в парообразной фазе.
- Полученный пар поступает в конденсатор, где отдает теплоту окружающей среде и переходит в жидкое состояние.
- Жидкий хладагент поступает в испаритель, где в условиях вакуума происходит его испарение с одновременным охлаждением рабочей жидкости.
- Пар из испарителя поглощается слабым раствором в абсорбере, после чего обогащенный раствор снова подаваться в генератор.
- Весь цикл повторяется многократно, создавая непрерывный процесс генерации холода.
Взаимодействие хладагента и абсорбента в агрегате
Сердцем всего процесса является уникальный тандем двух веществ: хладагента, который легко испаряется при низкой температурой, и абсорбента, обладающего высокой способностью этот пар поглощать. Чаще всего эту пару представляют собой вода в роли хладагента и бромистый литий в роли абсорбента. Их взаимодействие — это основа основ, термохимический «балет», разворачивающийся внутри аппарата. Ключевое взаимодействие происходит в абсорбере, где раствор жадно поглощает пар хладагента.
Процесс поглощения сопровождается выделением тепла, которое необходимо отводить для поддержания эффективности реакции. После этого обогащенный раствор направляется в генератор, где под воздействием тепла происходит их разделение, и цикл повторяется. Эта непрерывная циркуляция и смена состояний и позволяет агрегату выполнять свою главную задачу — переносить тепло.
Как происходит охлаждение без компрессора
Вместо мощного электродвигателя компрессора здесь работает физика и химия. Охлаждающий эффект рождается в испарителе, где жидкий хладагент вскипает при крайне низком давлении, забирая тепло у охлаждаемой воды.
- Источником движения для хладагента служит не механическое сжатие, а процесс поглощения его паров в абсорбере.
- Тепловая энергия, подведенная в генератор, является той «платой» за создание разности давлений между узлами машины.
- Отсутствие вращающихся частей в холодильном контуре делает работу системы исключительно тихой и надежной.
- Роль «насоса» для паров хладагента выполняет абсорбент, который циркулирует между абсорбером и генератором.
Ключевые компоненты абсорбционной холодильной машины
Сердцем всей системы является генератор, где подведенное тепло инициирует разделение рабочей пары. Испаритель — это место, где жидкость-хладагент кипит при низком давлении, активно забирая тепловую энергию у охлаждающая вода, которая и направляется к потребителям. Абсорбер выполняет роль «приемника», где пары хладагента снова поглощаются бедным раствором, выделяя при этом тепло. Слаженная работа четырех основных элементов — генератора, конденсатора, испарителя и абсорбера — составляет основу машины.
Роль генератора, испарителя и конденсатора
| Элемент машины | Ключевая задача в системе | Суть происходящего процесса |
|---|---|---|
| Генератор | Термическая активация рабочей пары | В этом модуле подведенное извне тепло вызывает десорбцию: летучий компонент (хладагент) выкипает из концентрированного раствора, направляясь в конденсатор в виде пара, а обедненный раствор отправляется в абсорбер. |
| Испаритель | Создание целевого охлаждающего эффекта | Атмосфера глубокого вакуума в этом отсеке заставляет жидкий хладагент активно переходить в пар. Этот фазовый переход требует большого количества энергии, которая и отбирается у циркулирующей через аппарат охлаждаемой жидкости. |
| Конденсатор | Подготовка хладагента к новому циклу | Сюда поступают пары, образовавшиеся в генераторе. Здесь они встречают поверхность, охлаждаемую водой из градирни, отдают ей свою теплоту парообразования и конденсируются, возвращаясь в жидкое состояние для последующей подачи в испаритель. |
Функция абсорбера и раствор бромида лития
Абсорбер можно назвать «легкими» всей системы, где завершается основной цикл и начинается подготовка к новому. Именно здесь пары хладагента, выполнившие свою работу в испарителе, поглощаются раствором бромида лития.
- Раствор бромида лития является гигроскопичным материалом, он с большой активностью «впитывает» пары воды.
- Процесс поглощения является экзотермическим, поэтому абсорбер требует интенсивного отвода тепла.
- Концентрация раствора строго контролируется, так как от этого параметра напрямую зависит эффективность работы системы.
- Абсорбер — это узел, где завершается процесс переноса тепла и восстанавливается поглощающая способность раствора.
Особенности работы теплообменника при разных температурах
Теплообменники в АБХМ работают в уникальных режимах, так как должны эффективно передавать теплоту в условиях глубокого вакуума и при различных агрегатных состояниях рабочих сред. В испарителе, например, они обеспечивают кипение хладагента при температурах, близких к 0°C, что требует большой площади поверхности. Конструкция теплообменных аппаратов оптимизирована под фазовые переходы. В конденсаторе те же самые трубки должны эффективно отводить теплоту конденсации пара, чтобы превратить его обратно в жидкость.
На работу каждого теплообменника сильно влияет температура подводимой охлаждающей воды из градирни, что требует точного расчета и подбора оборудования. Сложность заключается в том, чтобы обеспечить стабильный теплообмен во всем диапазоне рабочих нагрузок.
Использование различных источников тепловой энергии
Главная гибкость этих установок — в их «всеядности» относительно вида топлива. Абсорбционные чиллеры используют для запуска процесса не только стандартный пар от котельной. Чиллеры прямого нагрева могут работать на сжигании природного газа, а другие модели эффективно утилизируют тепло от дымовых газов или технологических линий. Их способность «переваривать» различные виды тепловой энергии и делает их столь привлекательными для промышленности. Это позволяет вписать агрегат практически в любую производственную цепочку.
Применение горячей воды, пара и природного газа
Основное преимущество этих установок кроется в их способности трансформировать в холод различные виды тепловой энергии.
- Пар традиционно служит основным энергоносителем для промышленных АБХМ, обеспечивая высокотемпературный режим в генераторе.
- Горячая вода (с температурой от 85°C) позволяет утилизировать вторичные тепловые ресурсы технологических процессов.
- Прямой нагрев природным газом или дизельным топливом обеспечивает энергетическую автономию агрегата.
- Выбор источника тепловой энергии определяет экономическую эффективность проекта.
Эффективность работы при низком давлении
Вся внутренняя жизнь абсорбционного чиллера протекает в условиях глубокого вакуума, который является необходимым условием для кипения хладагента при низких температурах. Работа в вакууме — это одновременно и преимущество, и технический вызов. С одной стороны, это позволяет воде кипеть при +5°C, создавая охлаждающий эффект, а с другой — предъявляет высочайшие требования к герметичности всего корпуса аппарата.
Любая, даже самая незначительная, утечка воздуха внутрь системы немедленно снижает эффективность работы и может привести к полной остановке. Поддержание стабильного низкого давления — одна из первостепенных задач для системы автоматического управления и обслуживающего персонала.
Влияние типа топлива на эксплуатацию чиллера
Выбор источника тепла непосредственно формирует экономические и технические аспекты использования установки на протяжении всего ее жизненного цикла.
- Использование вторичного тепла (например, от промышленных печей) минимизирует операционные издержки, но требует сложной обвязки.
- Чиллеры прямого нагрева на газе обеспечивают энергетическую независимость, но привязывают владельца к ценам на газ и правилам газового хозяйства.
- Пар как энергоноситель требует развитой котельной инфраструктуры и квалифицированного эксплуатационного персонала.
- Тип используемого топлива определяет уровень операционных затрат и сложность сопутствующей инфраструктуры.
Преимущества и недостатки абсорбционных чиллеров
Среди неоспоримых преимущества абсорбционных чиллеров — мизерное потребление электроэнергии и высочайшая надежность из-за отсутствия сложных движущихся частей. Однако за эти достоинства приходится платить: такие АБХМ имеют высокую начальную стоимость и очень чувствительны к качеству охлаждающая вода. Наиболее весомым их козырем является кардинальное сокращение расходов на электроэнергию. Их рентабельность напрямую зависит от наличия недорогого и стабильного источника тепла.
Сравнение с компрессорными холодильными машинами
Абсорбционные и компрессорные чиллеры решают одну задачу, но используют для этого принципиально разные пути. Основное различие кроется в источнике энергии, приводящем в движение холодильный цикл. Первые потребляют минимум электроэнергии, но требуют постоянного доступа к теплу, в то время как вторые полностью зависят от электрической сети.
Абсорбционные агрегаты выигрывают в долговечности и бесшумности благодаря отсутствию компрессора — самого сложного и нагруженного узла. Однако они, как правило, проигрывают в компактности и имеют более высокую первоначальную стоимость, что делает их рентабельность зависимой от стоимости тепловой энергии.
Экономичность и экологические преимущества оборудования
Сильной стороной этой технологии является ее способность встраиваться в концепцию энергосбережения и сокращения углеродного следа. Экономический эффект достигается за счет утилизации бесплатного или дешевого тепла, которое иначе просто рассеивалось бы в атмосферу. С экологической точки зрения, АБХМ имеют неоспоримое преимущество, так как в качестве хладагента используют обычную воду, абсолютно безопасную для озонового слоя и не обладающую потенциалом глобального потепления.
Снижение потребления электроэнергии косвенно сокращает выбросы CO2 от электростанций. Эти факторы делают абсорбционные чиллеры привлекательными для компаний, стремящихся к устойчивому развитию и «зеленому» имиджу.
Ограничения и рекомендации по применению абсорбционного чиллера
Данная технология демонстрирует свою максимальную эффективность не везде, а лишь при соблюдении определенных условий. Ее применение становится рентабельным в первую очередь там, где есть доступ к недорогому теплу и высокие требования к охлаждению.
