Холодильная установка работает по замкнутому парокомпрессионному циклу. Хладагент последовательно проходит через четыре ключевых узла. Понимание схема холодильной установки с описанием позволяет инженерам грамотно проектировать системы охлаждения. Специалисты по обслуживанию быстро локализуют неисправности. Каждый элемент выполняет строго определенную функцию. Обеспечивается непрерывный отвод тепла от охлаждаемого объекта.
Типовая принципиальная схема включает компрессор, конденсатор, дросселирующий орган и испаритель. Дополнительно устанавливают ресивер для стабилизации уровня жидкого хладагента. Фильтр-осушитель защищает от влаги и механических примесей. Смотровое стекло контролирует состояние потока. Маслоотделитель и отделитель жидкости защищают компрессор. Вспомогательные элементы обеспечивают надёжность холодильного контура при переменных режимах работы.
Регулирующие вентили позволяют изменять условия их работы в зависимости от тепловой нагрузки и температуры окружающей среды. Парокомпрессионная холодильная машина требует затрат внешней работы на привод компрессора для осуществления цикла охлаждения.
При проектировании системы учитывают принципиальный подход к выбору хладагента и режимов его циркуляции. Пары должны направляться из испарителя в компрессор без образования капель жидкости. Гидроудар исключается. В случае перегрузки или нарушения теплообмена хладагент может кипеть с повышенной интенсивностью. Требуется корректировка настроек дросселирующего устройства.
Основные компоненты холодильного контура и их функции
Каждый узел холодильной установки отвечает за конкретный этап термодинамического цикла. Правильное понимание роли компрессора, конденсатора, испарителя и расширительного органа критично для диагностики. Оптимизация системы требует знания принципов работы всех аппаратов. Схема холодильной машины показывает взаимосвязь элементов.
Компрессор - насос и теплогенератор холодильного агрегата
Компрессор холодильной машины повышает давление и температуру паров хладагента. На вход поступает пар низкого давления с температурой близкой к температуре кипения. На выходе получаем перегретый пар высокого давления. Этот узел фактически играет роль насоса. Создаётся перепад давлений в контуре. Обеспечивается циркуляция рабочего тела. Распространённая ошибка - считать, что компрессор «охлаждает» хладагент. На деле он повышает его энергию для последующей конденсации в теплообменнике.
- Поршневые компрессоры используют в малых и средних установках. Они надёжны и просты в обслуживании.
- Винтовые модели работают в крупных промышленных системах. Обеспечивают высокую производительность и плавный ход.
- Спиральные компрессоры применяют там, где нужна низкая вибрация. Конструкция компактна.
Конденсатор и процесс конденсации паров хладагента
В конденсаторе перегретый пар отдаёт теплоту окружающей среде - воздуху или воде. Процесс идёт в три стадии. Сначала пар охлаждается до температуры насыщения. Затем конденсируется с выделением скрытой теплоты парообразования. Наконец жидкость переохлаждается ниже температуры конденсации. Теплообменник может быть воздушным с принудительной вентиляцией либо водяным. От эффективности конденсатора напрямую зависит производительность всей холодильной установки. Давление конденсации определяет температуру отвода теплоты.
Дросселирующий вентиль и испаритель холодильной техники
Расширительный орган - терморегулирующий вентиль, капиллярная трубка или электронный клапан - создаёт резкий перепад давления. Жидкий хладагент высокого давления проходит через узкое проходное сечение. Давление падает, часть жидкости мгновенно вспенивается. Смесь жидкости и паров низкого давления поступает в испаритель. Оставшаяся жидкость полностью переходит в пар. Кипение идёт с поглощением теплоты от охлаждаемого объекта: воздуха камеры, продуктов, технологической жидкости. Температура кипения хладагента определяется давлением в испарителе. Подбирается под требуемый режим охлаждения. Интенсивность теплообмена зависит от площади поверхности, скорости потока воздуха и разности температур.
От стабильности работы компрессора зависит сохранение установленных показателей по всему циклу системы. Требуемая разница между областями низкого давления и зоной повышенного давления создаётся именно благодаря этому оборудованию.
Разница между температуры кипения хладагента в испарительном отделении и показателями конденсации в конденсаторном узле создаёт основу для формирования термодинамического потенциала цикла холодильной установки. Именно эта разница служит базисом для расчёта теоретического коэффициента преобразования энергии.
Циркуляция хладагента и термодинамический цикл
Цикл хладагента начинается с испарителя. Подаётся смесь жидкого и парообразного хладагента. Жидкость кипит, отбирая тепло у охлаждаемого объекта. Полностью превращается в насыщенный пар. Этот пар всасывается компрессором. Сжимается до высокого давления - температура растёт значительно выше температуры конденсации. Из компрессора перегретый пар поступает в конденсатор. Здесь он охлаждается, конденсируется и выходит уже в виде жидкости под давлением.
Движение хладагента через ресивер и фильтр
Жидкость накапливается в ресивере. Проходит через фильтр-осушитель для удаления влаги и механических частиц. Затем направляется к расширительному органу. После дросселирования давление падает. Цикл замыкается - смесь снова входит в испаритель. Процесс работы холодильной машины в диаграммах представляется в координатах давление-энтальпия или температура-энтропия. Диаграммы наглядно показывают изменение параметров хладагента на каждом участке.
Зоны высокого и низкого давления в холодильном контуре
На принципиальной схеме различают две зоны. Зона высокого давления начинается на выходе компрессора. Заканчивается перед дросселирующим органом. Сюда входят нагнетательный трубопровод, конденсатор, ресивер, жидкостная магистраль. Зона низкого давления охватывает участок от расширительного органа до всасывающего патрубка компрессора. Включает испаритель, всасывающий трубопровод, сепаратор жидкости. Граница давлений проходит через дросселирующий вентиль и корпус компрессора. Разделение зон на схеме цветом или подписями упрощает понимание процессов. Помогает при диагностике утечек или неполадок.
Агрегатные состояния рабочего тела: жидкий хладагент и пар
- Покидая испаритель, хладагент представляет собой насыщенный либо незначительно перегретый пар. Его состояние соответствует температуре кипения.
- Компрессор производит пар, характеризующийся экстремальным давлением и интенсивным тепловым воздействием, что приводит к его перегреву. Температурные показатели существенно выше точки насыщения.
- В конденсаторе хладагент претерпевает полный переход в жидкую фазу. Снижение температуры жидкости ниже точки насыщения (переохлаждение) способствует повышению производительности холодильного цикла. Ключевое отличие состоит в том, что переохлаждение понижает температурный уровень жидкости относительно точки насыщения, тогда как перегрев поднимает температуру паровой фазы выше температуры кипения.
- На выходе из дросселирующего органа образуется двухфазная смесь жидкости и паров. Массовая доля пара зависит от степени переохлаждения.
Жидкий холодильный агент после конденсатора обеспечивает максимальную производительность системы при минимальных энергозатратах. Пара хладагента на входе в компрессор должна быть полностью сухой. Гидроудар и повреждение механизма сжатия исключаются.
Вспомогательные элементы и системы защиты холодильного агрегата
Помимо основных четырёх узлов холодильная схема включает ряд дополнительных компонентов. Обеспечивают стабильность работы, защиту оборудования и возможность контроля параметров. Схемы различаются набором вспомогательных элементов в зависимости от мощности и назначения.
Промежуточный сосуд и его роль в системе
Ресивер - сосуд для накопления жидкого хладагента - устанавливается после конденсатора. Компенсирует колебания нагрузки. При снижении холодопроизводительности избыток жидкости накапливается в ресивере. При повышении - жидкость из ресивера подаётся в контур. Обеспечивается устойчивая работа терморегулирующего вентиля. Попадание газовых пузырей в жидкостную магистраль предотвращается. Объём ресивера подбирают исходя из заправочной массы хладагента. Учитывают диапазон рабочих режимов системы. Конденсатора и ресивера связь прямая - ресивер принимает жидкость из конденсатора.
- Вертикальные ресиверы экономят место. Упрощают монтаж дренажа конденсата.
- Горизонтальные конструкции позволяют достичь более качественного отделения газообразной составляющей от жидкой. Демонстрируют высокую производительность при колебаниях объёмов поступающего материала.
- Объём ресивера выбирают с запасом 20-30 процентов от расчётного. Компенсируются температурные расширения.
Фильтр-осушитель и смотровое стекло
Фильтр-осушитель устанавливают в жидкостной магистрали перед расширительным органом. Внутри корпуса размещён картридж с молекулярным ситом или силикагелем. Поглощает влагу из хладагента. Механический фильтр задерживает твёрдые частицы. Наличие влаги в контуре приводит к обмерзанию капиллярной трубки или седла вентиля. Образуются кислоты и коррозия внутренних поверхностей. Смотровое стекло монтируют после фильтра. Через него визуально контролируют состояние потока. Наличие пузырьков газа указывает на недостаток хладагента или неполную конденсацию. Мутность жидкости - на загрязнение. Многие модели стёкол оснащены индикатором влажности. Меняет цвет при превышении допустимого содержания воды.
Маслоотделитель и отделитель жидкости
- Маслоотделитель устанавливают на нагнетательной линии сразу после компрессора. Отделяет масло, увлечённое потоком паров хладагента. Возвращает его в картер через капиллярную трубку. Накопление масла в испарителе снижает коэффициент теплопередачи. Ухудшает производительность.
- Сепаратор жидкости монтируют на всасывающей магистрали перед компрессором. Улавливает капли жидкого хладагента, не успевшие испариться. Попадание жидкости в цилиндр вызывает гидроудар. Разрушает клапаны или поршневую группу. Устройство защищает компрессор от гидроудара.
- В современных системах применяют промежуточный теплообменник. Переохлаждают жидкость перед вентилем за счёт холодных паров из испарителя. Повышает энергоэффективность цикла на несколько процентов. Промежуточный сосуд накапливает хладагент при остановке системы.
Автоматика и датчики
Принцип работы холодильного контура требует постоянного контроля параметров. Датчики температуры и давления, реле защиты, регуляторы производительности образуют единую систему управления. Датчики давления контролируют параметры в зонах высокого и низкого уровня. Отключают компрессор при выходе за допустимые пределы. Термостаты поддерживают заданную температуру в охлаждаемом объёме. Управляют включением и выключением компрессора или изменением его частоты вращения. Автоматизация систем снижает энергопотребление и повышает надёжность.
Современные установки оснащают электронными контроллерами. Интегрируются в сети мониторинга. Алгоритмы оптимизируют режим работы. Прогнозируют неисправности по изменению параметров. Управляют группой компрессоров для минимизации энергопотребления. Датчики утечек хладагента обязательны при использовании горючих или токсичных рабочих тел. При превышении предельной концентрации система автоматически включает аварийную вентиляцию. Останавливает установку.
Правильная настройка испарительной системы и её датчиков позволяет избежать обмерзания теплообменника и снижения производительности. Регулярное техническое обслуживание включает проверку работоспособности всех защитных устройств и калибровку измерительных приборов. Надёжность работы зависит от того, насколько грамотно подобран и настроен каждый агрегат в составе установки.
Процессы теплообмена в холодильном контуре
Эффективность установки определяется интенсивностью теплообмена в испарителе и конденсаторе. В обоих аппаратах происходит конвективный теплообмен между поверхностью трубок и омывающей средой - воздухом или водой. Плюс фазовый переход рабочего тела. Поток зависит от площади поверхности и разности температур.
Обмен теплом и температура кипения хладагента в испарителе
В испарителе жидкость кипит. Отбирает теплоту у воздуха или продукта. Кипение идёт при постоянной температуре. Соответствует давлению насыщения. Разность между температурой воздуха в камере и температурой кипения называют температурным напором. Чем он больше, тем выше теплота, передаваемая в единицу времени. Для увеличения площади теплообмена испаритель снабжают оребрением - пластинами или проволочными навивками на трубках. Принудительная циркуляция воздуха вентиляторами повышает коэффициент теплоотдачи. Обеспечивает равномерность температурного поля.
При температурах ниже точки росы на поверхности оребрения конденсируется влага из воздуха. При отрицательных температурах образуется иней. Его периодически удаляют оттаиванием - электрическим, горячим газом или остановкой компрессора с естественным прогревом.
- Электрическое оттаивание использует ТЭНы, встроенные в оребрение испарителя. Работает быстро, но потребляет много энергии.
- Оттаивание горячим газом направляет пары хладагента из компрессора в испаритель. Экономит электроэнергию и сокращает время цикла.
- Естественное оттаивание применяют в среднетемпературных камерах. Достаточно остановить компрессор на час.
Тепловой обмен в конденсаторе
Конденсатор и испаритель работают на противоположных концах термодинамического цикла. В конденсаторе перегретый пар хладагента отдаёт теплоту окружающей среде. Сначала пар охлаждается до температуры насыщения без изменения агрегатного состояния. Затем конденсируется с выделением скрытой теплоты фазового перехода. Наконец жидкость переохлаждается. Основная доля теплоты выделяется именно при переходе в жидкое состояние. Конструкция должна обеспечивать эффективный отвод.
Воздушные конденсаторы комплектуют осевыми или центробежными вентиляторами. Создают необходимый расход воздуха через оребрение. Водяные конденсаторы используют проточную или оборотную воду. Циркулирует по трубкам или межтрубному пространству. Поток пропорционален разности температур конденсации хладагента и охлаждающей среды. Снижение температуры воды или воздуха на входе повышает производительность. Снижает потребляемую мощность компрессора.
Регулярная очистка поверхности конденсатора от пыли и загрязнений улучшает условия теплоотдачи и снижает температуру охлаждаемой среды. Для воздушных конденсаторов, работающих в запылённых помещениях или на открытом воздухе, это особенно критично.
Выбор хладагента и актуальные требования
Современные холодильные установки проектируют с учётом экологических ограничений и требований безопасности. Переход от традиционных фреонов к природным хладагентам стал главным трендом последних лет. Какие хладагенты используются сегодня? Изобутан, пропан, углекислота и аммиачный хладагент.
Природные хладагенты и запрет ГФУ
Монреальский протокол и поправка Кигали вводят поэтапное сокращение потребления гидрофторуглеродов. Для России установлен план снижения на 5 процентов от базового уровня с 2020 года. 35 процентов с 2025 года, 70 процентов с 2029 года, 80 процентов с 2034 года и 85 процентов с 2036 года. После 2036 года разрешённый объём ГФУ составит не более 15 процентов от базового уровня. В бытовых и части коммерческих систем массово применяют изобутан R600a и пропан R290. Эти углеводородные хладагенты имеют нулевой озоноразрушающий потенциал. Низкий потенциал глобального потепления. Требуют соблюдения правил работы с горючими веществами. Промышленный холод всё чаще переходит на углекислоту CO₂ - особенно в каскадных и бустерных схемах.
- Изобутан R600a применяют в бытовых холодильниках и морозильниках. Отличные термодинамические свойства и низкая стоимость.
- Пропан R290 используют в коммерческом оборудовании средней мощности - витринах, льдогенераторах, чиллерах малой производительности.
- Углекислота CO₂ работает в крупных супермаркетах и распределительных центрах. Обеспечивает высокую эффективность при низких наружных температурах.
- Аммиачный хладагент NH₃ остаётся основным для промышленных холодильных станций. Высокая производительность и доступность.
Требования к зарядке и монтажу
Новые стандарты регламентируют допустимую массу заправки хладагента относительно объема помещения. Класс токсичности и горючести рабочего тела, требования к вентиляции и газоанализу. При использовании горючих хладагентов обязательна установка датчиков концентрации. Аварийная вентиляция и взрывозащищённое электрооборудование в зоне возможной утечки. Трубопроводы монтируют с применением бесшовных медных труб. Соединения выполняют пайкой твёрдым припоем или развальцовкой. Обязательна проверка герметичности азотом под давлением. Стандарты распространяются на вновь проектируемые, монтируемые и модернизируемые холодильные системы. Установки, изготовленные до введения стандартов, подпадают под новые требования только при проведении модернизации. Или модификации после даты вступления норматива в силу.
Выбор рабочего вещества определяется не только экологическими нормами, но и условиями эксплуатации - температурным диапазоном, мощностью установки и доступностью сервисного обслуживания. Правильный подбор параметров рабочего вещества позволяет снизить энергопотребление на 15 - 25 процентов по сравнению со старыми решениями на основе ГФУ.
Типы холодильных установок и области применения
Холодильные установки классифицируют по назначению, конструкции компрессорного агрегата, типу испарителя и конденсатора. Диапазону рабочих температур. Понимание различий помогает выбрать оптимальную схему для конкретного объекта. Цикл работы холодильной установки зависит от её конфигурации. Одноступенчатые системы работают в узком диапазоне температур. Двухступенчатые каскадные схемы достигают сверхнизких температур.
- Среднетемпературные установки поддерживают температуру от 0 до +10 °C. Холодильные камеры для молочных продуктов, напитков, фруктов и овощей.
- Низкотемпературные системы обеспечивают от -18 до -25 °C. Морозильные камеры для мяса, рыбы, мороженого и длительного хранения.
- Двухступенчатые каскадные схемы достигают от -40 до -70 °C. Шоковая заморозка, научные лаборатории и производство сухого льда.
- Чиллеры охлаждают жидкость до температуры от +5 до +15 °C. Кондиционирование, технологическое охлаждение и производство напитков. Кондиционер работает по тому же циклу, но потребителем выступает воздух помещения.

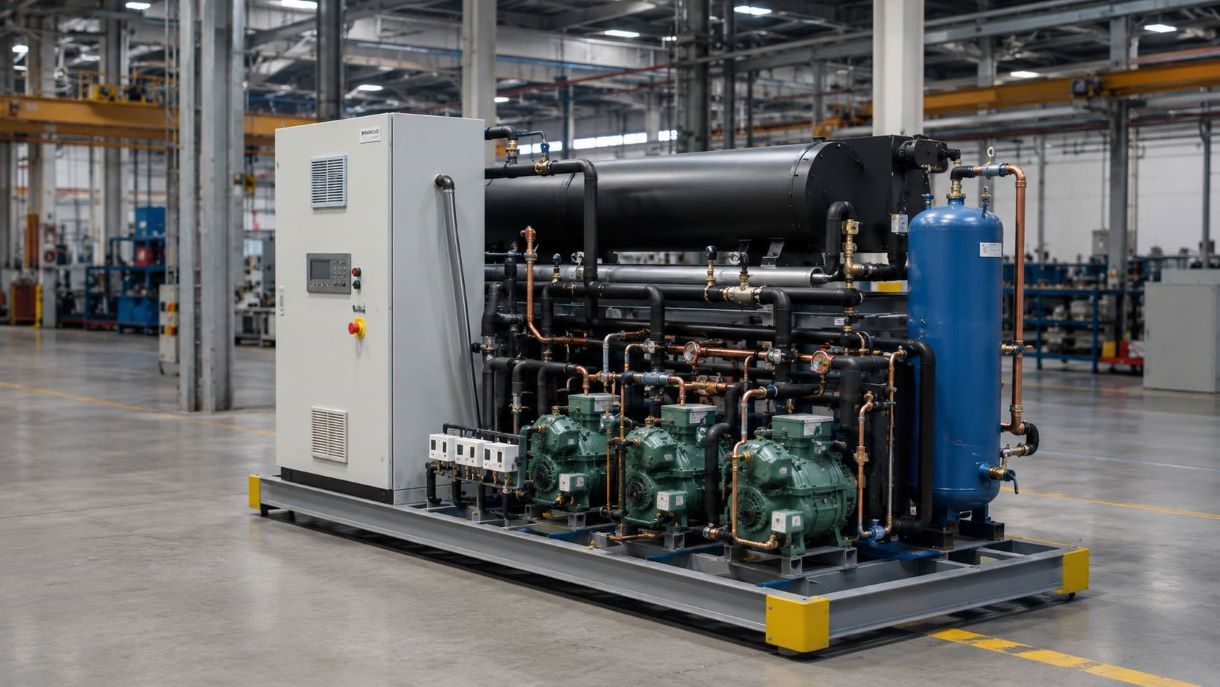

Централизованные и децентрализованные системы охлаждения
Для торговых сетей широко применяют централизованные холодильные системы. Один компрессорный блок обслуживает группу витрин и камер через разветвлённую сеть трубопроводов. Децентрализованные моноблочные агрегаты используют в небольших магазинах и точках общепита. Каждая витрина комплектуется собственным компрессором и конденсатором. Выбор между централизованной и децентрализованной схемой зависит от масштаба объекта. Доступности сервиса и экономики жизненного цикла холодильной техники. На крупных холодильных установках применяют многокомпрессорные агрегаты с параллельным включением.
Тенденции развития холодильного оборудования
Производители холодильной техники активно разрабатывают умные решения. Интегрируют холодильный контур в единую систему управления зданием. Используют алгоритмы машинного обучения для оптимизации параметров работы.
- Элементы холодильной системы становятся модульными. Упрощается монтаж и замена компонентов без остановки всей установки.
- Интеграция с облачными платформами позволяет анализировать данные с тысяч объектов. Выявлять типовые неисправности до их проявления.
- Гибридные схемы комбинируют синтетические и природные хладагенты. Оптимальный баланс производительности, безопасности и экологичности.
В работе холодильных установок современного поколения используются интеллектуальные системы диагностики. Отслеживают параметры в режиме реального времени и предупреждают о возникающих отклонениях. Неисправности парокомпрессионных холодильных систем могут быть обнаружены на ранней стадии благодаря датчикам давления, температуры и вибрации, установленным на критических узлах. Такие решения для холодильных установок могут снизить эксплуатационные расходы на 15-20 процентов за счёт своевременного обслуживания и предотвращения аварийных простоев.
Схемы холодильных установок: подача хладагента и хладоносителя
Различают насосные и безнасосные схемы подачи хладагента. В безнасосных системах хладагент циркулирует за счёт перепада давлений, создаваемого компрессором. Жидкость самотёком направляется к испарителю. В насосных схемах дополнительный насос обеспечивает принудительную циркуляцию жидкого хладагента через испаритель. Повышается интенсивность теплообмена. Применяется на крупных холодильных установках с большой протяжённостью трубопроводов.
Открытая и закрытая схема подачи хладоносителя различаются контактом с атмосферой. В открытой схеме хладоноситель - рассол или гликоль - циркулирует через открытый бак. Контактирует с воздухом. В закрытой схеме система герметична. Хладоноситель циркулирует по замкнутому контуру без контакта с атмосферой. Закрытая схема предотвращает испарение и окисление хладоносителя. Снижает коррозию трубопроводов. Применяется в современных установках.
Правильный выбор схемы трубопроводов напрямую влияет на энергоэффективность и надёжность всей холодильной системы. Закрытая схема минимизирует потери хладоносителя и стабилизирует его теплофизические свойства на протяжении всего срока эксплуатации.
Одним из ключевых преимуществ закрытой схемы является возможность поддержания стабильного давления в контуре и исключение попадания воздуха в систему. Это позволяет избежать образования воздушных пробок и снижает риск кавитации насосов.
Монтажная и принципиальная схема холодильной установки
Принципиальная схема показывает последовательность соединения основных узлов и вспомогательных элементов. Отображает направление потоков хладагента, зоны высокого и низкого давления. Используется для понимания термодинамического цикла и диагностики неисправностей. Монтажная схема детализирует расположение оборудования в пространстве. Указывает длины труб, уклоны, точки крепления, запорную арматуру. Служит руководством для монтажников при установке системы. Обе схемы дополняют друг друга и необходимы на разных этапах проектирования и эксплуатации.
Гидравлический расчёт и запорные элементы управления
Запорный вентиль устанавливают на ключевых участках для изоляции отдельных узлов при ремонте. Гидравлический расчёт определяет диаметры труб и потери давления. Обеспечивает оптимальную скорость потока хладагента. Нагнетание паров компрессором создаёт движущую силу цикла. Давлении в испарителе соответствует температура кипения хладагента. Регулируется терморегулирующим вентилем. Дросселирование снижает давление и температуру жидкого хладагента перед испарителем. Перегрев паров на выходе из испарителя защищает компрессор от попадания жидкости.
Для корректного подбора компонентов и оптимизации режимов функционирования любой холодильной установки необходимо разбираться в принцип действия парокомпрессионного цикла. От правильного определения гидравлических параметров и грамотного подбора запорной арматуры зависят показатели энергоэффективности и стабильность работы холодильной установки в целом.
Дополнительные понятия и единицы измерения в холодильной технике
Тонна охлаждения - внесистемная единица холодопроизводительности. Равна количеству теплоты, необходимому для замораживания одной короткой тонны воды за 24 часа. Составляет примерно 3,5 киловатта. Применяется в США и некоторых других странах. В России используют киловатты или килокалории в час. Тепловой насос работает в сильный мороз, но его эффективность снижается. При температуре наружного воздуха ниже -15 °C коэффициент преобразования падает. Требуется дополнительный источник тепла или переход на резервное отопление.
Быстро и просто насчитать основные узлы холодильной машины можно по принципиальной схеме. Выделяют четыре обязательных элемента: компрессор, конденсатор, расширительный орган, испаритель. Плюс вспомогательные компоненты - ресивер, фильтр, маслоотделитель, отделитель жидкости, запорная арматура. Потребителем в данной схеме выступает охлаждаемый объект - воздух камеры, продукты, технологическая жидкость. Испаритель отбирает у него теплоту. Конденсатор отдаёт теплоту окружающей среде - воздуху или воде.
| Тип компрессора | Область применения | Особенности |
|---|---|---|
| Поршневой | Малые и средние установки | Надёжность, простота обслуживания |
| Винтовой | Крупные промышленные системы | Высокая производительность, плавный ход |
| Спиральный | Коммерческое оборудование | Низкая вибрация, компактность |
| Центробежный | Чиллеры большой мощности | Высокий КПД при больших расходах |
Аммиачных холодильных установок схемы отличаются повышенными требованиями к герметичности и вентиляции. Аммиак токсичен, но обладает отличными термодинамическими свойствами. Применяется на крупных промышленных объектах. Схема холодильной установки с описанием всех элементов позволяет инженерам и техникам грамотно эксплуатировать оборудование. Понимание принципов работы каждого узла - основа надёжной и эффективной работы холодильной системы.
Регулярное техническое обслуживание холодильной камеры включает проверку герметичности дверей, состояния уплотнителей и контроль температурного режима. Особое внимание уделяют чистоте испарителя и своевременной разморозке. Образование наледи и снижение эффективности охлаждения предотвращаются.
